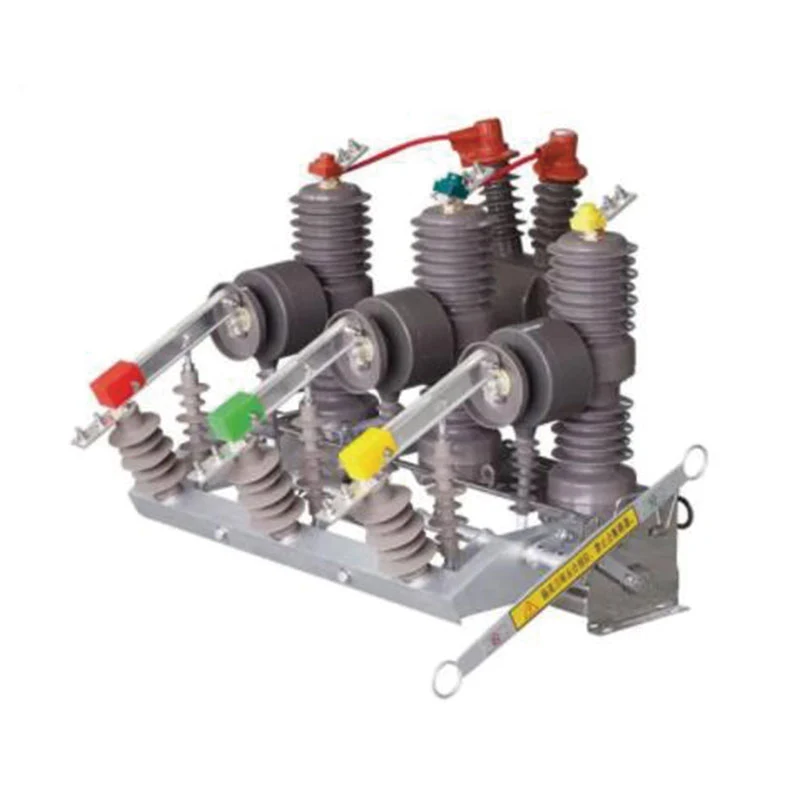

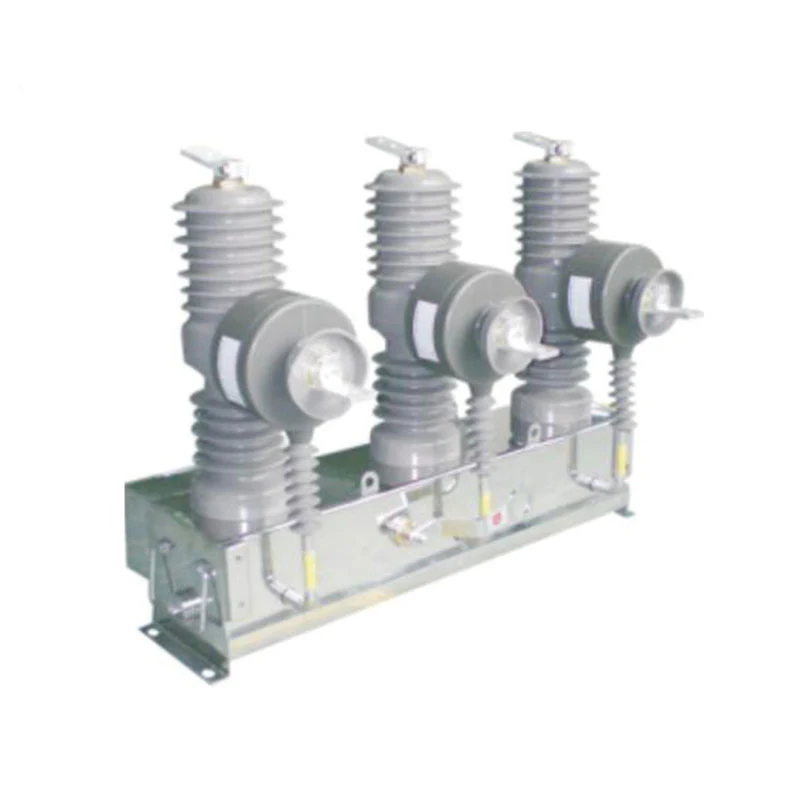

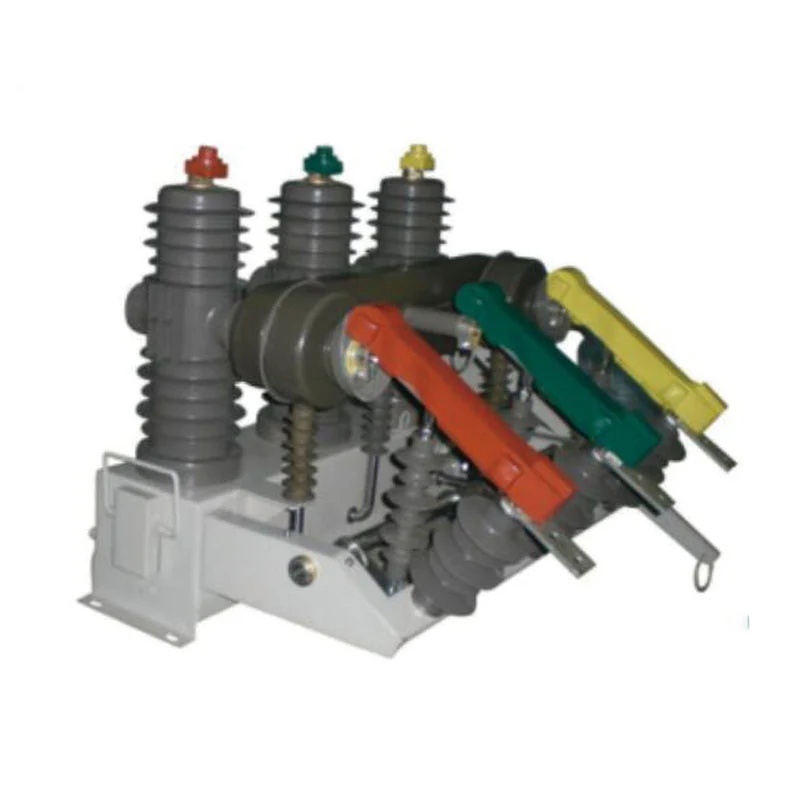

ZW32-12 Dış Mekan Vakumlu Devre Kesici

ZW32-12 dış mekan vakum devre kesici (bundan sonra "vakum devre kesici" olarak anılacaktır), esas olarak kırsal ve kentsel ağın 10KV dış dağıtım sisteminde açık veya kapalı olarak kullanılan, üç fazlı bir AC 50Hz dış mekan yüksek gerilim anahtarlama ekipmanıdır. yük akımı, aşırı yük akımı ve kısa devre akımı gibi diğer benzer yerlerde de kullanılabilir. ZW32-12 dış mekan vakumlu devre kesici, ulusal GB 1984-2003, IEC62271-100 "AC yüksek gerilim devre kesici" ve GB/T11022-1999 "Yüksek gerilim şalt sistemi ve kontrol ekipmanı standartları için ortak teknik gereksinimler" standartlarını karşılar.

Talep Gönder

Ürün Açıklaması

Çin'de 25 yılı aşkın bir süredir ZW32-12 Dış Mekan Vakumlu Devre Kesicinin üreticisi ve tedarikçisi olan XUCKY Electric, yağlı transformatörünün performansı IEC60076, GB1094, GB/T6451'e uygundur. Bu arada dağıtım transformatörümüz Rusya, Güney Asya, Afrika, Orta Doğu ve Güney Amerika'da yüksek kalite ve uygun fiyatla büyük bir itibar kazandı. Özelleştirme ve teknik destek sağlıyoruz. Rekabetçi bir fiyat teklifi ve çevrimiçi tüm teknik destek için bizimle iletişime geçmekten çekinmeyin!

Ürüne Genel Bakış

ZW32-12 dış mekan vakum devre kesici (bundan sonra "vakum devre kesici" olarak anılacaktır), esas olarak kırsal ve kentsel ağın 10kV dış dağıtım sisteminde açık veya kapalı olarak kullanılan, üç fazlı bir AC 50Hz dış mekan yüksek gerilim anahtarlama ekipmanıdır. yük akımı, aşırı yük akımı ve kısa devre akımı gibi diğer benzer yerlerde de kullanılabilir. ZW32-12 dış mekan vakumlu devre kesici, ulusal GB 1984-2003, IEC62271-100 "AC yüksek gerilim devre kesici" ve GB/T11022-1999 "Yüksek gerilim şalt donanımı ve kontrol ekipmanı standartları için ortak teknik gereksinimler" standartlarını karşılar.

Model ve anlam

Normal ortam koşulu

1. Ortam hava sıcaklığı: -40°C~+40°C;

2. Yükseklik: 2000 m'den fazla değil;

3. Ortam havası toz, duman, aşındırıcı gazlar, buhar veya tuzlu sis nedeniyle kirlenmiş olabilir;

4. Rüzgar hızı 34 m/s'yi (silindirik yüzeyde 700 Pa'ya eşdeğer) aşmaz;

5. Şalt ve kontrol ekipmanından kaynaklanan titreşim veya yer hareketi ihmal edilebilir düzeydedir;

6. Kirlilik Derecesi: Derece III;

7. Dış mekan vakum devre kesici, yukarıdaki düzenlemelerden farklı olarak normal kullanım koşullarında kullanılabilir. Bu noktada kullanıcının üreticiye danışması ve aynı görüşü alması gerekir.

8. Yukarıdaki normal kullanım koşullarının aşılması durumunda kullanıcı, imalatçı ile görüşecektir.

Yapı özellikleri

1. Kırıcı, kırma performansı istikrarlı ve güvenilir olan üç fazlı direk yapısını kullanır. Yanma ve patlama tehlikesi yoktur. Herhangi bir bakım gerektirmez. Aynı zamanda küçük hacimli, hafif ve uzun servis ömrüne vb. sahiptir.

2. Kırıcı tamamen kapalı bir yapı kullanır, bu nedenle hava sızdırmazlığı iyidir, bu da neme ve neme dayanıklılık performanslarının iyileştirilmesine katkıda bulunacaktır. Özellikle aşırı soğuk ve nemli alanlar için uygundur.

3. Sütun ve üç fazlı akım trafosu, ithal dış mekan katı izolasyon epoksi reçinesini, epoksi reçinesini veya organik silikon kauçuk katı izolasyonunun iç mekan dış kaynak kullanımını benimser; Yüksek ve düşük sıcaklık dayanımı, UV direnci, yaşlanma direnci vb.

4. Çalıştırma mekanizması, yay çalıştırma mekanizmasının minyatürleştirilmesini benimser, enerji depolama motor gücü küçüktür, düşük enerji tüketimini kapatan noktalar; Gerçek hareket iletim modunu kullanarak iletim, az sayıda bileşen parçası, yüksek güvenilirlik. Mühür bölgesel kurumların çalışma mekanizması, çalışma mekanizmasının korozyon sorununu çözer, kurumların güvenilirliğini artırır.

5. Kesicinin açılıp kapatılması manuel veya elektrikle ve uzaktan kumandayla yapılabilir. Kontrolörle birlikte otomatik güç dağıtımına ulaşabilir. Aynı zamanda çakışma denetleyicisi ile bir çakışma makinesi ve segment makinesi oluşturabilir.

6. Kesici, iki fazlı veya üç fazlı CT, aşırı besleme akımı için otomatik açma koruması ve bilgi analizi için akıllı kontrol cihazı ile kurulabilir. Müşteri ihtiyacına göre CT ölçümü ile de kurulabilir.

7. Kesiciye üç fazlı tandem tahrikli izolasyon anahtarı takılabilir. Yalıtım anahtarı kapalıyken açıkça görülebilen bir kırılmaya sahiptir ve dış mekan vakum devre kesici gövdesi arasında yanlış çalışmayı önleyici kilitleme cihazına sahiptir. Dış mekan vakum devre kesicisi kapalı konumdayken izolasyon anahtarı açılıp kapatılamaz; dış mekan vakum devre kesicisi yalnızca izolasyon bıçağı tamamen kapalı veya tamamen açık olduğunda çalıştırılabilir. Tutucunun direk izolatörü takılıdır. Bakımı kolay ve güvenlidir.

1. Ana teknik parametreler

HAYIR.	İsim		Birim	Veri
1	Nominal gerilim		kV	12
2	Nominal yalıtım seviyesi	Güç frekansı dayanım gerilimi (1 dak)	kV	42
2	Nominal yalıtım seviyesi	Yıldırım darbe dayanım gerilimi	kV	75
3	Nominal frekans		Hz.	50
4	Nominal akım		A	630, 1250
5	Nominal kesme akımı		ka	12,5, 16, 20
6	Nominal kısa devre yapma akımı (Tepe)		ka	31,5, 40, 50
7	Nominal tepe dayanım akımı		ka	31,5, 40, 50
8	Anma kısa süreli dayanım akımı		ka	12,5, 16, 20
9	Nominal kısa devre süresi		s	4
10	Nominal kısa devre akımının kesilme süreleri		kez	30
11	Nominal işlem sırası			O-0.3s-CO-180s-CO
12	Mekanik dayanıklılık		kez	10000
13	Aşırı akım salınımının anma akımı		A	5
14	ikincil devre 1 dak güç frekansı dayanım gerilimi		V	2000
15	Sabit ve hareketli kontaklarda izin verilen aşınma kalınlığı		mm	3
16	Ağırlık		kilogram	103/138(izolatörlü)

2. Devre kesicinin montaj ayar parametresi

HAYIR.	İsim		Birim	Veri
1	Seyahatle iletişime geçin		mm	2±0,5
2	Açık kontaklar arasındaki boşluk		mm	9±1
3	Ortalama kapanma hızı		m/sn	0,6±0,2
4	Ortalama açılma hızı		m/sn	1,2±0,2
5	Kapanışta hareketli kontak sıçrama süresi		Bayan	≤2
6	Üç fazlı kontaklar senkronizasyonu kapatıyor		Bayan	≤2
7	Senkronizasyonu açan üç fazlı kontaklar		Bayan	≤2
8	Her fazın ana devre direnci	izolatörsüz	mΩ	<80
8	Her fazın ana devre direnci	izolatörlü	mΩ	<130
9	Kutuplar arasındaki merkez mesafesi		mm	280~340

3. CTB yay çalıştırma mekanizmasının ana teknik parametreleri

HAYIR.	İsim	Nominal gerilim (V)	Nominal akım (A)	Normal çalışma aralığı
1	Açma bobini	DC24	7	DC%65 veya AC85%~%120 nominal gerilimde güvenilir açma, %30 nominal gerilimden düşükse tetikleme yapılamaz
		DC110	5
		DC220	1.8
		AC220	3.5
2	Kapatma bobini	DC24	7	DC80% veya AC85~%110 nominal gerilimde güvenilir açma
		DC110	5
		DC220	1.8
		AC220	3.5
3	Aşırı akım tetikleme bobini	5		%90 nominal akımda açmama, %110 nominal akımda açılabilir
4	Şarj motoru	Anma gerilimi: DC/AC220V Anma gücü: 40W		%85~110 nominal gerilimde güvenilir çalışma
5	Şarj süresi	<10s

4. İzolasyon anahtarlı ZW32 dış mekan vakum devre kesici, Tablo 1, Tablo 2'nin gerekliliklerini karşılamanın yanı sıra, izolasyon anahtarı parçası Tablo 4'ün gerekliliklerini de karşılamalıdır.

HAYIR.	İsim		Birim	Veri
1	Nominal gerilim		kV	12
2	Nominal yalıtım seviyesi	Güç frekansı dayanım gerilimi (1 dak)	kV	42
2	Nominal yalıtım seviyesi	Yıldırım darbe dayanım gerilimi	kV	75
3	4s Nominal kısa süreli dayanım akımı		A	20
4	Manuel çalıştırma torku		N·m	≤200
5	Temas bıçağının konum ofseti		mm	2
6	İzolasyon kırılma mesafesi		mm	≥200
7	İletken kısımdan toprağa izolasyon mesafesi		mm	≥200

Çalışma Prensibi

1. Manuel mekanizmanın çalışma prensibi

■ Kapatma işlemi: enerjiyi depolamak için öncelikle enerji depolama kolunu çekin; uygulanan çalışma torku küçükten büyüğe doğru artar. Kapama yayı orta momentten geçtiğinde, kapatma yayı enerjiyi serbest bırakır, bu da enerji depolama sistemini saat yönünün tersine dönmeye zorlar ve kolun dönmesini sağlar. Tahrik mili, dış mekan vakum devre kesicisini kapatır ve aynı zamanda bölünmüş kol, devre kesiciyi kapalı duruma getirmek için açılan yarım mili yakalar. Mekanizma kapalı durumdayken kam ve dönen mil kovanı devreden çıkar ve mekanizma tekrar kapatılamaz.

■ Açma işlemi: Kesici kapatıldıktan sonra açma kolunu çekin veya akım, anti-dalgalanma cihazının ayar değerini aştığında aşırı akım bobini çalıştırılır, her ikisi de freni yarım eksende döndürür, açma kolunu açar. ve transmisyon çubuğu devre kesicinin yayın tahriki altında açılmasını sağlar.

2. Motor mekanizmasının prensibi

■ Enerji depolama işlemi: enerji depolama kolunun çekilmesi veya enerji depolama motoru döner, kam tahrik dişlisinin altında döndürülür ve kapatma yayı yavaş yavaş uzar. Yay geçtikten sonra kam konumlandırma elemanı tarafından tutulur ve artık dönmez. Kapanış durumuna hazırlık olarak; aynı zamanda kam ve tahrik mili devre dışı bırakılır, böylece mekanizma tekrar enerji depolayamaz.

■ Kapatma işlemi: Enerji depolama işlemi tamamlandıktan sonra, kapatma yarım milinin dönmesini sağlamak için manuel kapatma kolunu çekin veya kapatma bobinine voltaj uygulayın. Kapatma kolu ve kapatma yarım milinin tokası çözülmüştür ve kapatma yayı, transmisyon milini tahrik etmek için enerji açığa çıkarır. Dış mekan vakum devre kesicisi kapatılır ve açma yayı saklanır. Mekanizma kapanma durumuna geçtiğinde tekrar enerji depolama işlemi gerçekleştirilir ve kapama yayı tekrar uzar. Yay ortayı geçtikten sonra kapatma yarım mili, mekanizmanın yanlışlıkla freni kapatmasını önlemek için kilitleme cihazı tarafından bükülür. Enerji depolamanın kapalı durumunda mekanizma, "O-0.3S-CO" tekrar kapama işlemini gerçekleştirebilen tekrar kapama durumundadır.

Açma işlemi: Dış mekan vakum devre kesici kapatıldıktan sonra, alt kapı kolu çekilir veya alt kapı bobinine bir voltaj uygulanır veya hat akımı anti-kapı ayar değerini aştığında aşırı akım bobini çalıştırılır. - aşırı akım cihazı, böylece alt kapı yarım şaft tarafından döndürülür ve açılır. Kol serbest bırakılır ve dış mekan vakum devre kesicisini açmak için açma yayı tarafından iletim kolu açılır.

Not: Çalıştırma mekanizmasının aşırı akım bobini kısa süreli çalışan bir sistem olup uzun süre kullanılamaz.

Aşırı akım koruma ve mekanizma kontrolü devre kesicinin Şekilde gösterilen elektrik şematik diyagramı

3. (Not: Devre kesicinin ikincil bağlantı şemasına dayanmaktadır)

Anahat ve Kurulum Boyutu

1. Devre kesicinin anahat boyutu (CT olmadan)

2. Devre kesicinin anahat boyutu (CT ile)

3. İzolatörlü devre kesicinin (CT'li) anahat boyutu

4. İzolatörlü devre kesicinin (CT'siz) anahat boyutu

5. İzolatörlü devre kesicinin (CT'siz) Montaj Deliği Boyutu

6. İzolatörlü devre kesicinin (CT) Montaj Deliği Boyutu

7. Devre kesicinin kurulum şeması

Kurulum ve bakım

1. Operatör, ürün performansı, kurulum ve ayarlama ile bakım bilgisi hakkında ön bilgiye sahip olmalıdır. Çalışma sırasında karşılaşılan sorunları kayıt altına almalı ve gerektiğinde imalatçıya bildirmelidir.

2. Dış mekan vakum devre kesicisi kurulumdan önce görsel olarak incelenmelidir. Yalıtım manşonunun hasarlı olup olmadığını, açma-kapama ve depolama göstergesinde sızıntı olup olmadığını, kutunun deforme olup olmadığını kontrol edin. Muayene sonrasında ürün 4m üzerindeki direklere monte edilmelidir. İzolatörlü devre kesici takıldığında izolatör ile kesici arasındaki mekanik kilitleme cihazının doğruluğu dikkatlice kontrol edilmelidir.

3. Ürünü çalıştırmadan önce, her bir çalışma elemanının nominal voltajının ve nominal akımının fiili durumla eşleşip eşleşmediğini dikkatlice kontrol edin. Mekanizma hareketlerin doğru olup olmadığını kontrol etmek için kullanılır.

4. Devre kesicinin parametreleri fabrika incelemesi sırasında ayarlanmıştır. Kullanıcıların inceleme için makineyi açmasına gerek yoktur. Gerektiğinde dayanım gerilimi testi yapıldıktan sonra montajı yapılabilir.

5. Dış mekan vakum devre kesicisi tek kutuplu veya çift kutuplu olarak kurulabilir. Devre kesiciler özel çelik çerçevelere düzgün ve sıkı bir şekilde monte edilmelidir.

6. Devre kesicinin çalışmasının normal olup olmadığını kontrol etmek için ürün düzenli olarak kontrol edilecektir. İzolatörlü dış mekan vakumlu devre kesici için izolatör yılda iki kez muayene edilerek izolatör ile devre kesiciler arasındaki mekanik kilitleme hareketinin normal olup olmadığı kontrol edilir ve hareketli parçalara bir miktar gres enjekte edilir.

Taşıma, kabul ve depolama

■ Ulaşım

Taşıma sırasında ürünün tamamının sabitlenmesi için kapalı bir kutuya konulması gerekmektedir. Taşıma işleminde kesinlikle dönme ve devirme yapılmamalıdır. Dış mekan vakumlu devre kesici gövdesini kaldırırken, kutuya asılan dört halka, epoksi izolasyon silindirini doğrudan taşıyamaz. İzolatörlü dış mekan vakum devre kesicisi, ağırlık merkezi izolasyon anahtarının yanına doğru eğimlidir ve kaldırırken yavaşça gerçekleştirilmelidir.

■ Kabul

Dış mekan vakum devre kesicisini teslim aldıktan sonra kullanıcı aşağıdaki kabul çalışmasını gerçekleştirecektir:

1) Paketin hasarlı olup olmadığını kontrol edin;

2) Ürün paketleme listesine göre belge ve aksesuarların eksiksiz olup olmadığını kontrol edin;

3) Dış mekan vakum devre kesici isim plakasındaki teknik parametreleri kontrol edin ve ürün sertifikası sipariş gereksinimlerini karşılıyor.

■ Depolama

Dış mekan vakum devre kesicisi kuru, havalandırılmış, neme dayanıklı, darbeye dayanıklı ve zararlı gaz sızmayan bir odada saklanacaktır. Uzun süreli depolama durumunda ortamın gereksinimleri karşılayıp karşılamadığını kontrol edin. Paketleme, açma ve depolama kuru bir odada yapılmalı, ürün ve bileşenlerin eksiksiz ve tutarlı olup olmadığı kontrol edilmelidir.

Yaygın hatalar ve sorun giderme

HAYIR.	Başarısızlık olgusu	Arıza nedeni	Sorun giderme
1	Çalışma mekanizması enerji depolayamıyor	1. Enerji depolama yayı enerji depolama durumundadır; 2. Enerji depolama motorunun güç kaynağı yoktur; 3. Çalıştırma mekanizması manuel olduğunda devre kesici kapalı durumdadır.	1. Devre kesiciyi kapatın; 2. Güç bağlantısının doğru olup olmadığını kontrol edin ve güç kaynağına bağlayın. 3. Devre kesiciyi açın.
2	Kapatılamıyor	1. Devre kesicinin depolanmamış enerji durumunda olması. 2. Zaten kapanma pozisyonunda; 3. Kontrol gücü yoktur.	1. Enerjiyi depolayın; 2. Devre kesiciyi açın; 3. Kontrol gücü bağlantısının doğru olup olmadığını kontrol edin ve güç kaynağını bağlayın.
3	Açılamıyor	1. Açma bobinine enerji verilmemiştir; 2. Açık durumda olmuştur;	1. Güç kaynağını bağlayın; 2. Devre kesiciyi kapatın.
4	İzolasyon anahtarı düzgün açılıp kapatılamıyor	Kesici kapalı durumdadır ve kilitleme serbest bırakılmamıştır.	Kesiciyi açın ve kilidi serbest bırakın
5	Aşırı akım koruması yok	1. CT oranı çok büyük; 2. Devre kesicide akım trafosu bulunmamaktadır.	1. Hat gücüne uygun oranı seçin; 2. Kesicideki CT'yi yeniden yapılandırın.
