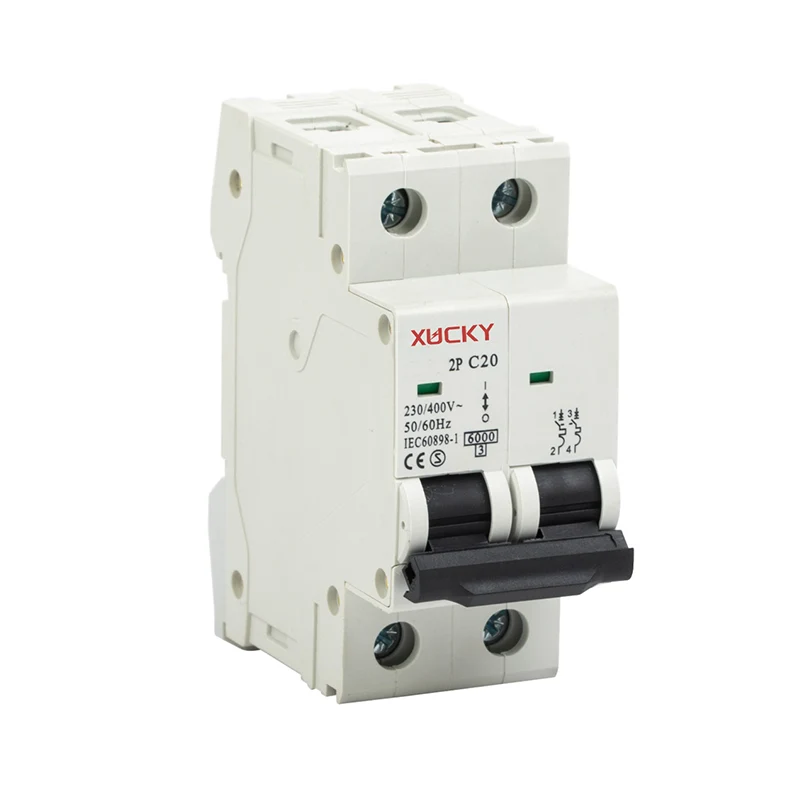

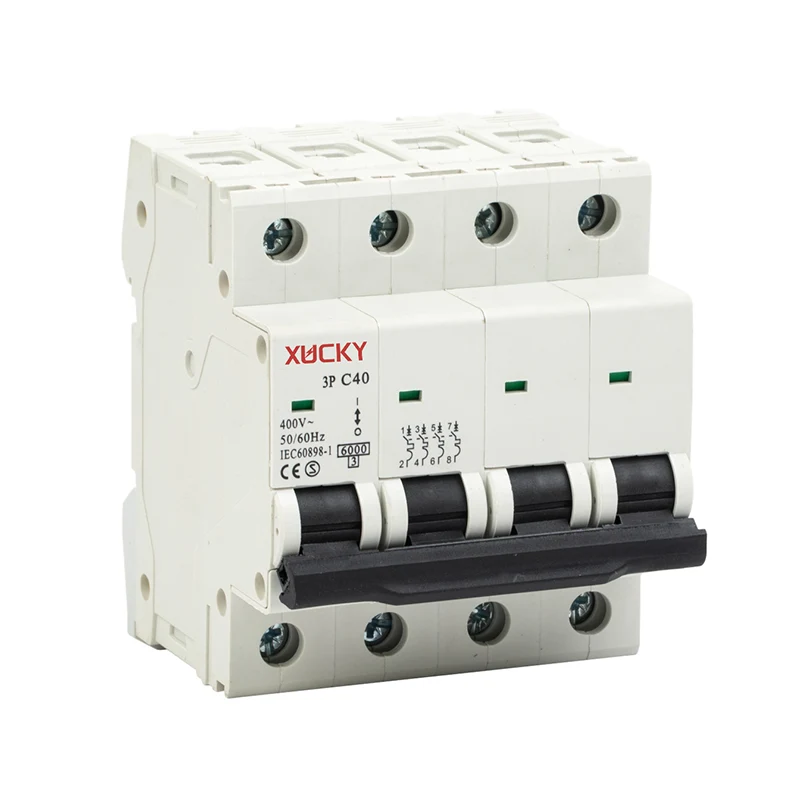

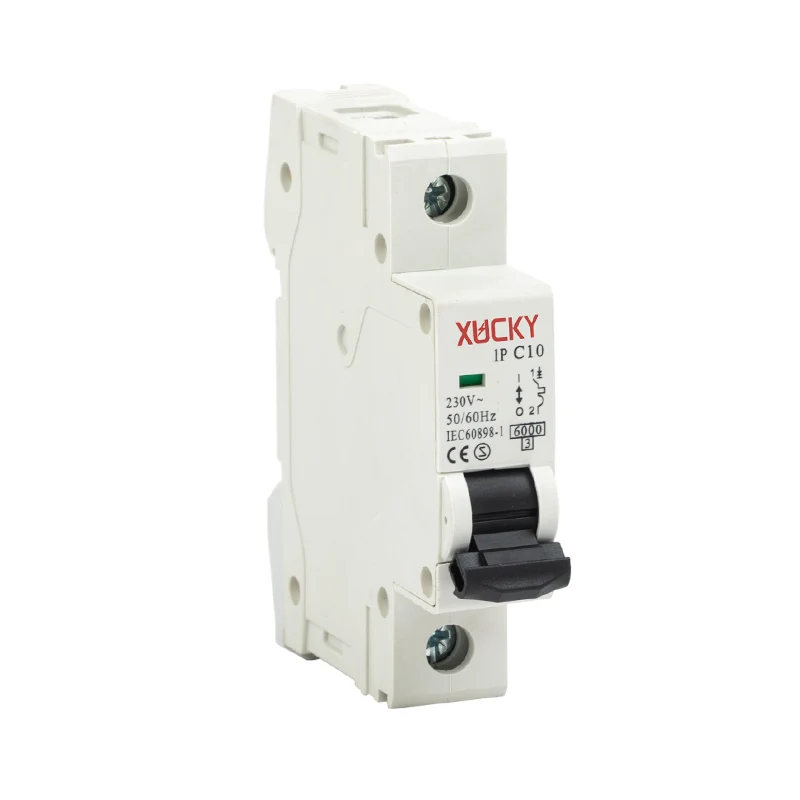

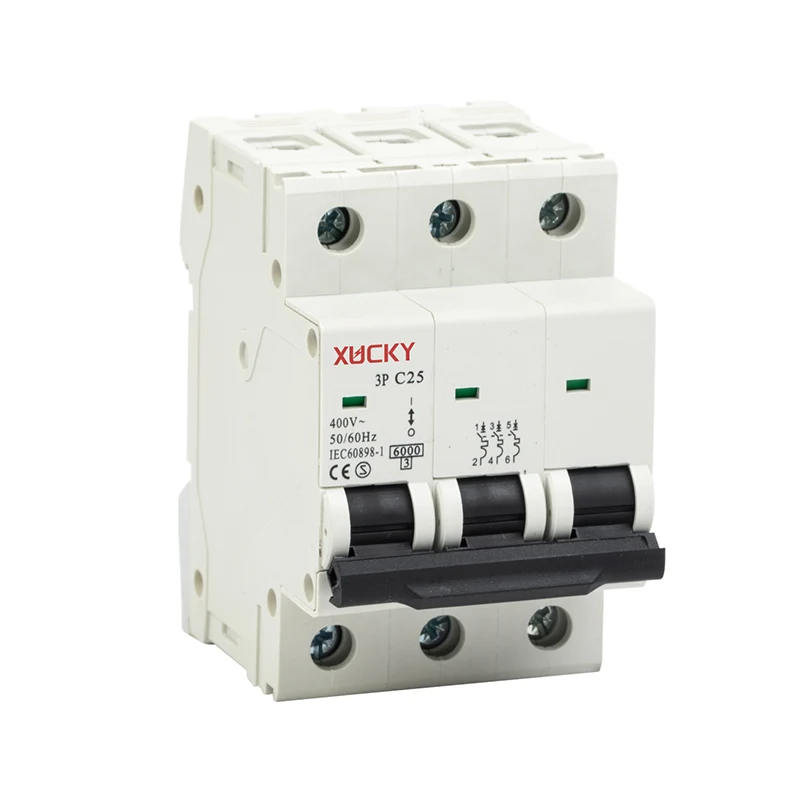

ALFHA Serisi Minyatür Devre Kesici

Özelleştirilmiş seri üretim desteği ALFHA Serisi Minyatür Devre Kesicilerin konut ve kamu binalarının elektrik dağıtım panolarında kullanılması tavsiye edilir.

-elektrikli cihazlar, aydınlatma – V karakteristik anahtarlar;

- orta düzeyde başlatma akımlarına sahip sürücüler (kompresör, fan grubu) – C karakteristik anahtarları;

- yüksek başlatma akımlarına sahip sürücüler (kaldırma mekanizmaları, pompalar) – D karakteristik anahtarları;

Avantajları

· İki tip kısa devre koruması.

· –40 ila +50° С arasında geniş çalışma sıcaklığı aralığı.

· Geliştirilmiş temas alanıyla daha geniş kavrama kolu güncellendi.

· Terminal kelepçelerindeki çentikler, termal kayıpların azaltılmasını ve bağlantının mekanik stabilitesinin arttırılmasını sağlar.

Minyatür Devre Kesici Nedir? Kısa devre veya akım taşması meydana geldiğinde evdeki cihazlarınıza, fanınıza, çamaşır makinenize, fırınınıza, buzdolabınıza ve daha pek çok şeye ne olacağını hiç hayal ettiniz mi? Cihazlara uygun devre kesiciler takılmadığı takdirde bu cihazlar yanar ve yangın kazalarına yol açar. Minyatür Devre Kesici, elektro-mekanik etki mekanizmasına sahip bir güvenlik aksesuarıdır.

MCB, devreden aşırı akım geçtiğinde açılan otomatik bir anahtardır. Herhangi bir manuel değiştirmeye gerek kalmadan tekrar kapatılabilir. Sigorta durumunda, çalıştırıldıktan sonra MCB'nin tipine bağlı olarak değiştirilmesi veya yeniden kablolanması gerekir. Bu nedenle sigorta, kurbanlık cihazlardan biri olarak bilinir. MCB'lerin çoğu devrede sigortaya alternatif olarak kullanılmasının ana nedeni budur. Ayrıca devrede herhangi bir arıza oluştuğunda MCB'deki anahtarlar otomatik olarak kapanır ve cihazın arızası kolaylıkla tespit edilebilir.

MCB'nin kullanılması nispeten güvenlidir ve beslemeyi hızlı bir şekilde geri yükler. MCB – Minyatür Devre Kesici hızlı bir şekilde sıfırlanabilir ve daha fazla bakım maliyeti gerektirmez. MCB, aşırı yük akımına ve solenoid kısa devre akımına karşı koruma sağlayan bi-metal prensibine göre çalışır.

MCB'nin resmi aşağıda gösterilmiştir.

Minyatür Devre Kesici TipleriMCB açma eğrisi, farklı cihazlar veya cihazlar için kullanılması gereken MCB tipine karar verir. 6 tip MCB vardır, bunlar şunlardır: A Tipi B Tipi C Tipi D Tipi K Tipi Z Tipi A Tipi MCB, akım gerçek akım değerinin 2-3 katını aştığında devreyi kapatır. A tipi MCB - Minyatür Devre Kesici kısa devreye karşı oldukça hassastır ve bu nedenle yarı iletken imalatında uygulamasını bulabiliriz.

B Tipi MCB, akım akımın 3-5 katını aştığında devreyi keser ve kablo korumada uygulamasını bulur.

C Tipi MCB, akım gerçek akım akışının 5-10 katını aştığında devreyi keser ve transformatörler, floresan aydınlatma devreleri gibi ev aletlerinin yanı sıra ticari cihazlarda ve kişisel bilgisayarlar, sunucular ve yazıcılar gibi BT ekipmanlarında da uygulamasını bulur.

D Tipi MCB, akım akımın 10-20 katını aştığında devreyi keser ve yüksek direnç sunar. Uygulamasını motorlarda bulur.

K Tipi MCB, akım akışının 8-12 katına kadar dayanabilir ve kompresörler, sarma motorları ve X-ışını makineleri gibi ağır hizmet tipi yük cihazlarında uygulamasını bulur.
