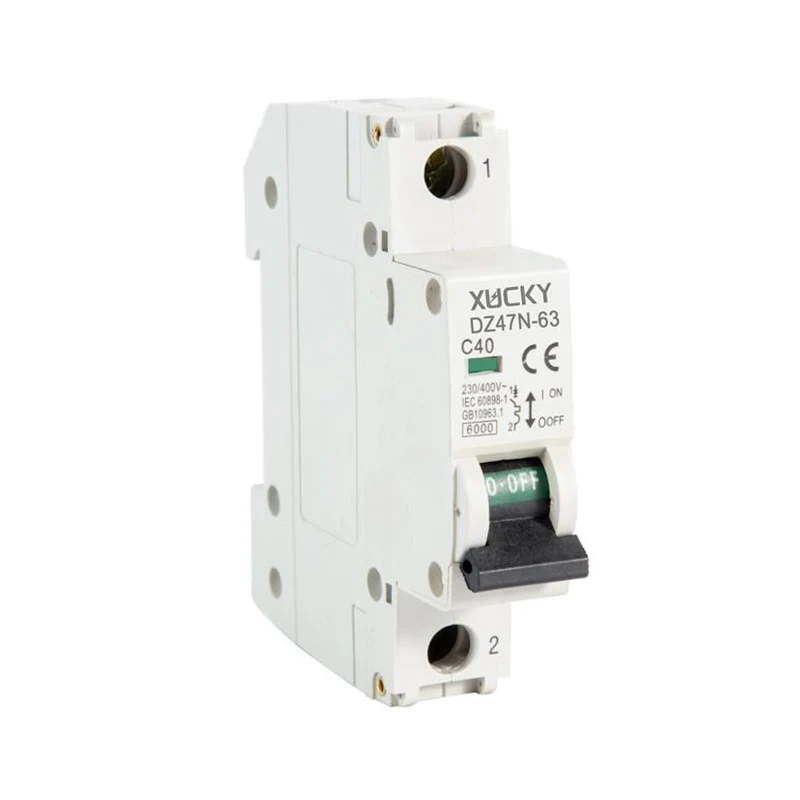

DZ47N-63 Minyatür Devre Kesici

Talep Gönder

Ürün Açıklaması

XUCKY Electric markasının DZ47N-63 Minyatür Devre Kesicisi, farklı yüklere sahip dağıtım ve grup sistemlerini korumak için tasarlanmıştır:

- elektrikli aletler, aydınlatma – V karakteristik anahtarları;

- orta düzeyde başlatma akımlarına sahip sürücüler (kompresör, fan grubu) - C karakteristik anahtarları;

- yüksek başlatma akımlarına sahip sürücüler (kaldırma mekanizmaları, pompalar) - D karakteristik anahtarları;

Minyatür devre kesici DA47N-63'ün konut ve kamu binalarının elektrik dağıtım panellerinde kullanılması tavsiye edilir.

· İki tip kısa devre koruması.

· –40 ila +50° С arasında geniş çalışma sıcaklığı aralığı.

· Geliştirilmiş temas alanıyla daha geniş kavrama kolu güncellendi.

· Terminal kelepçelerindeki çentikler, termal kayıpların azaltılmasını ve bağlantının mekanik stabilitesinin arttırılmasını sağlar.

MCB DA47N-63
Genel güç dağıtımının korunması için (IEC/EN 60898-1)

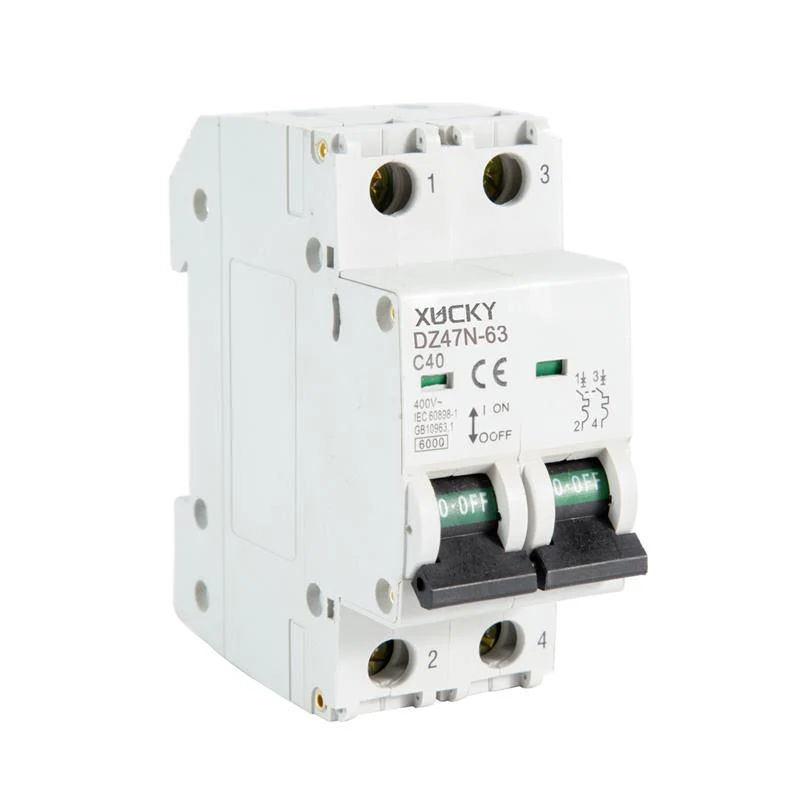

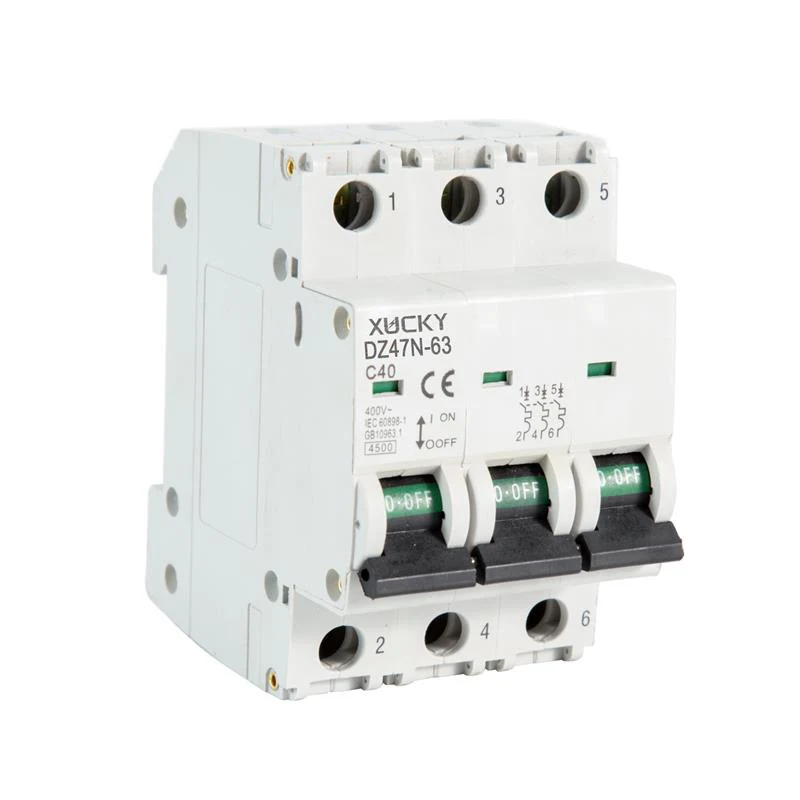

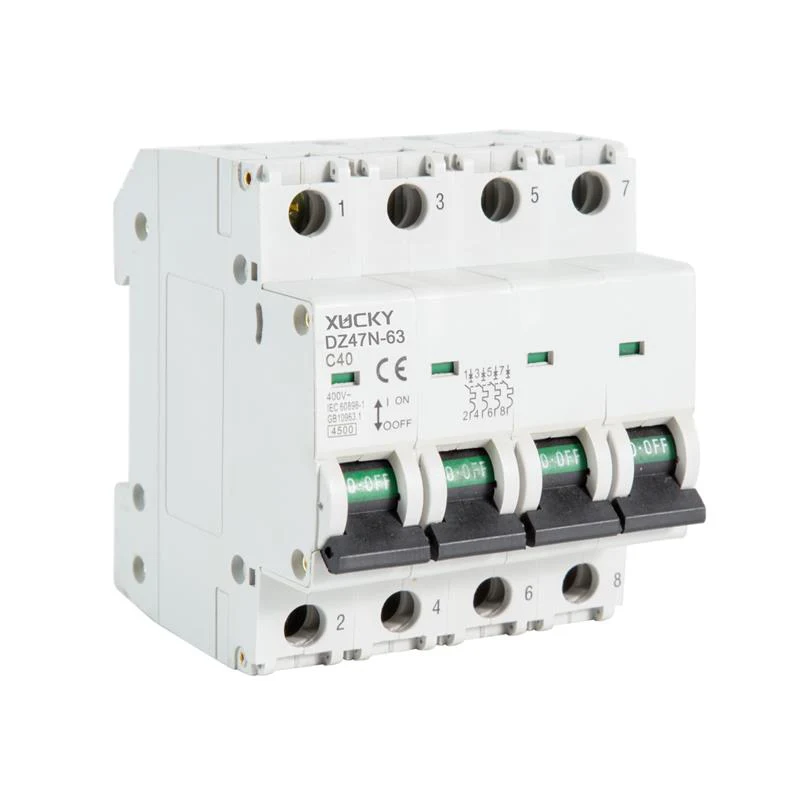

Direkler		1P			2P	3P	4P
Elektrik performansı
Fonksiyonlar		kısa devre koruması, aşırı yük koruması, izolasyon, kontrol
Nominal frekans f Hz		50-60Hz
Nominal çalışma voltajı Ue V AC		230/400			400
Nominal akım A'da		6,10,16,20,25,32,40,50,63
Nominal yalıtımlı gerilim Ui V		500
Darbe dayanım gerilimi Uimp kV		4
Anlık açma tipi	DA47N-63N	S/C/D
	DA47N-63H	S/C/D
Nominal kısa devre Icn(kA)	DA47N-63N	4.5
	DA47N-63H	6
Sürüm türü		Termal manyetik tip
Servis ömrü(O~C)		Mekanik	Gerçek değer	20000
			Standart değer	4000
		Elektrik	Gerçek değer	8000
			Standart değer	4000
Bağlantı ve kurulum
Koruma derecesi		IP20
Tel mm²		1~35
Çalışma sıcaklığı		-5~+40°C
Nem ve ısıya dayanıklılık		Sınıf 2
Denizden yükseklik		≤2000
Bağıl nem		+20°C,≤%90 ;+40°C,≤%50
Kirlilik derecesi		2
Kurulum ortamı		Açık şok ve titreşimden kaçının
Kurulum sınıfı		SınıfⅡ , SınıfⅢ
Montaj		DIN35 rayı
Aksesuarlarla kombinasyon
Yardımcı kontak		Evet
Alarm kontağı		Evet
Şant bırakma		Evet
Düşük gerilim serbest bırakma		Evet
Yardımcı kontak+Alarm kontağı		Evet
Boyutlar (mm) (GxYxU)			a	17.5				35	52.5	70
			b	80.2				80.2	80.2	80.2
			c	76.5				76.5	76.5	76.5
