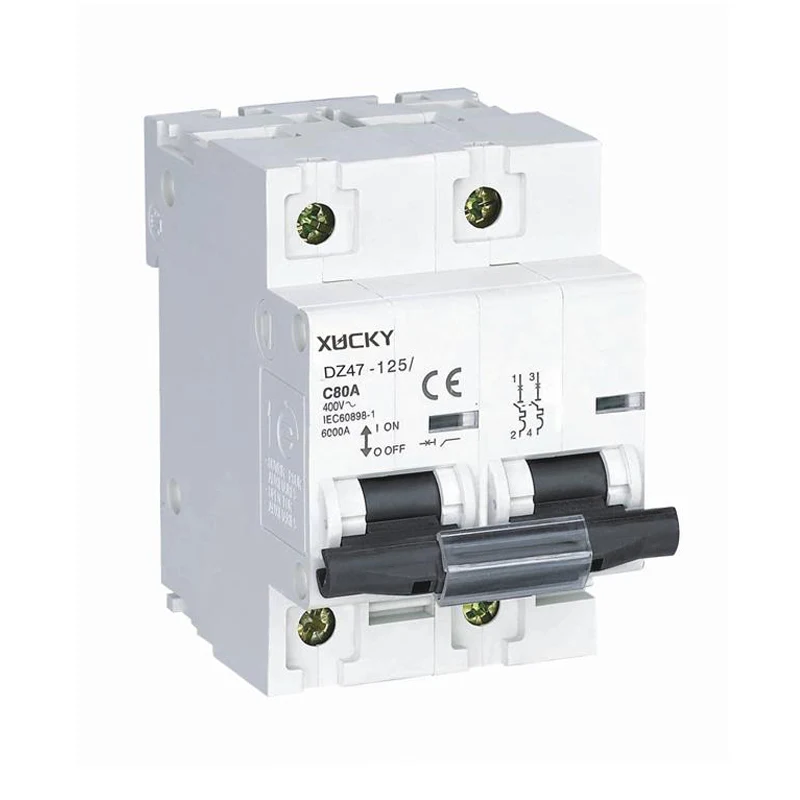

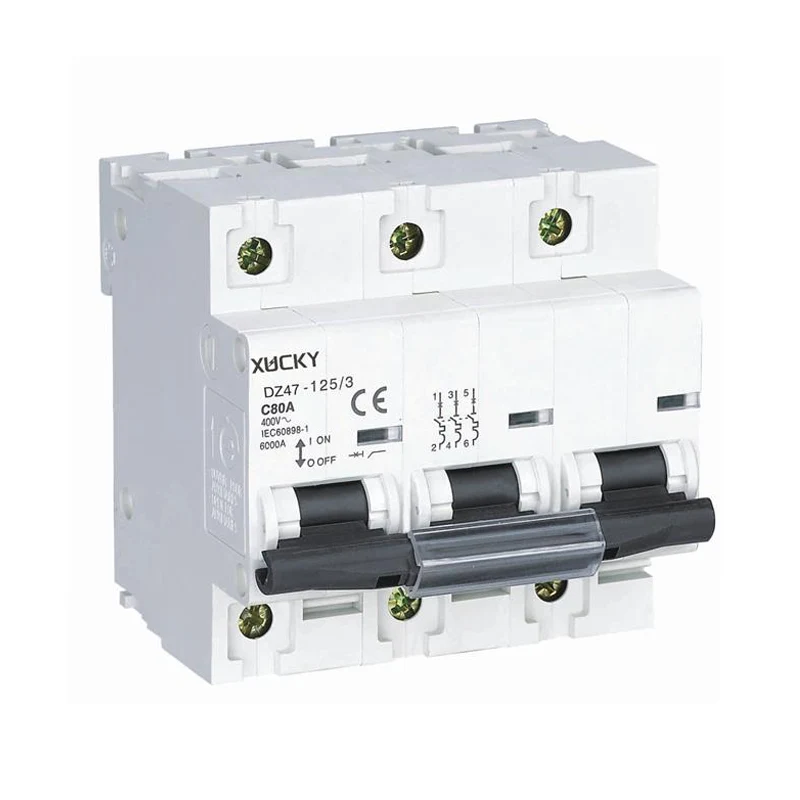

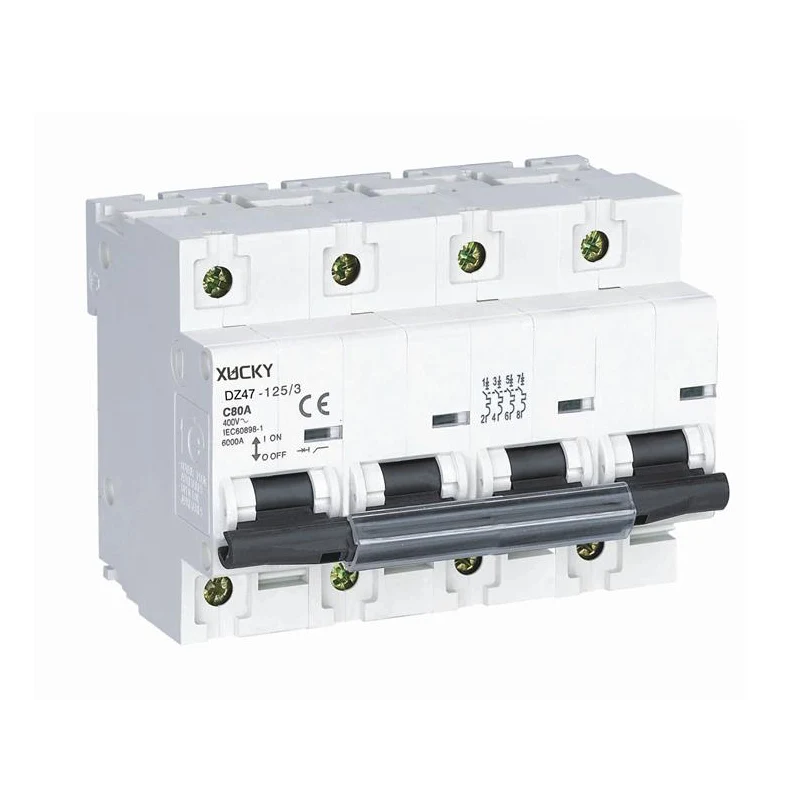

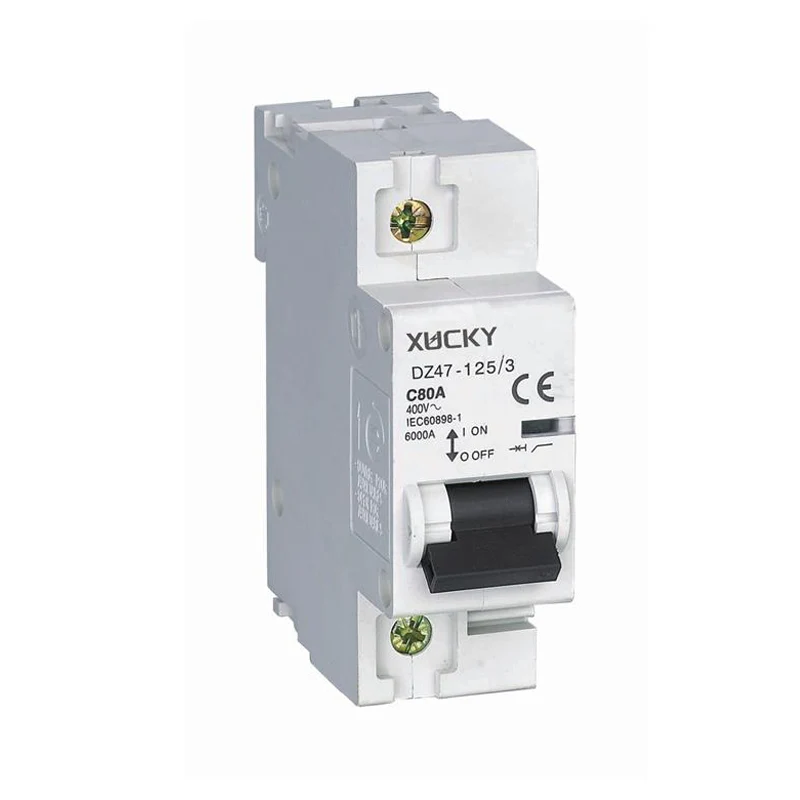

DZ47-125 Minyatür Devre Kesici

Çin tedarikçilerinden ve üreticilerinden yüksek kaliteli özelleştirilmiş ürünler DZ47-125 Minyatür Devre Kesici, XUCKY Electric, Modüler Elektrik Terminal Ekipmanları konusunda uzun yıllardır uzmanlaşmıştır. Ürünlerimiz iyi bir fiyat avantajına sahiptir ve Güney Amerika, Orta Doğu, Afrika, Güneydoğu Asya pazarlarının çoğunu kapsamaktadır. Çin'deki uzun vadeli ortağınız olmayı sabırsızlıkla bekliyoruz.

Talep Gönder

Ürün Açıklaması

Uygulama Kapsamı

DZ47-125 Minyatür Devre Kesici, AC 50Hz/60Hz devrelerde aşırı yük ve kısa devre koruması için kullanılan 125 amp'lik bir devre kesicidir. Uzun kullanım ömrüne sahip olup aydınlatma ve enerji dağıtım sistemlerinde kullanılabilir. DZ47-125'in plastik bir kasası vardır ve sızıntı, aşırı yük ve kısa devre korumasını destekler. Hızlı ve kolay kurulum için tasarlanmıştır ve birkaç dakika içinde kurulabilir.

Korumalar ve FonksiyonlarKısa devre koruması

Aşırı yük koruması
(aşırı akım koruması)
izolasyon fonksiyonu
Yardımcı kontrol fonksiyonu

Kısa devre ve aşırı yük korumalı DZ47-125 Minyatür Devre Kesici (125 amp Devre Kesici), aydınlatma ve güç dağıtım sistemi ile motorun güç dağıtım sistemi için uygundur. DZ47-125 sevimli, hafif ve güzeldir ve güvenilir performans, yüksek kesme kapasitesi ve hızlı açma işlevlerine sahiptir. Ray üzerine monte edilir. Kasa ve bileşen darbeye dayanıklı ve yangına son derece dayanıklı plastikten yapılmıştır. DZ47-125 MCB uzun bir servis ömrüne sahiptir ve esas olarak tek kutuplu için 230V voltajlı ve iki kutuplu, üç kutuplu ve dört kutuplu için 400V voltajlı AC 50Hz/60Hz devrelerde aşırı yük ve kısa devre koruması için kullanılır. kutup ve normal durumda, DZ47 MCB nadiren elektrik ekipmanlarını ve aydınlatma devrelerini değiştirebilir. DZ47 MCB, düşük gerilim bobini, şönt bobini ve diğer aksesuarlarla birlikte monte edilebilir; ayrıca anahtarların izolasyonu ve düşük voltaj koruması ve devrenin uzaktan kesilmesi için de kullanılır. DZ47-125 MCB (125 amp Devre Kesici) IEC60947-2, GB14048.2 ve GB10963 standartlarını karşılar.

Model ve anlam

Ürün Modeli	Kutup	Seyahat türü	Nominal akım
DZ47-125	1P	C（Rutin）	125
	1:1P 2:2P 3:3P 4:4P	C: Tip C D:D tipi	63:63A 80:80A 100:100A 125:125A

Normal çalışma koşulları ve kurulum koşulları

3.1 Ortam hava sıcaklığı: -5°C~+40°C ve 24 saat içindeki ortalama sıcaklık +35°C'nin altındadır.

3.2 Kurulum sahasının yüksekliği 2000 m'yi geçmemelidir.

3.3 Havanın bağıl neminin en yüksek sıcaklık + 40°C'de %50'den fazla olmayacak şekilde konumu; Örneğin %90 için +20°C. Ve jelin yüzeyindeki üründeki sıcaklık değişimlerini göz önünde bulundurun.

3.4 Kirlilik derecesi: 2.

3.5 Kurulum koşulları: Önemli darbe, titreşim, tehlikeli (patlayıcı) olmayan ortamın olmadığı bir yere monte edilir. Ve patlama tehlikesi bulunmayan, metali paslandıracak ve gaz ve elektrik izolasyonunu bozacak kadar tozlu olmayan, yağmur ve kar çarpmayan ortamlarda.

3.6 Kurulum: TH35-7.5 ray kurulumu, dağıtım kutusuna, güç dağıtım kabinine veya kutusuna kurulum, kurulum dikey kurulumu benimser, Montaj düzleminin dikey düzleme eğimi ± 5°'yi geçmemelidir, yukarı kaldırma güç demektir. Açık.

3.7 Kurulum kategorisi: Sınıf Ⅲ.

Teknik parametreler

■ Nominal akım: 63A, 80A, 100A, 125A

■ Nominal çalışma gerilimi: 230 / 400V AC

■ Kesme kapasitesi: 10kA

■ Gösterge penceresi

□ Mekanik kontak gösterge penceresi, güvenilir kesme talimatı

□ Pencere yeşildir ve kontak açık durumdadır. Pencere kırmızı ve kontak kapalı durumda

■ Darbe dayanım gerilimi: 4kV

■ Nominal izolasyon voltajı: 500V

■ Aksesuarlar

□ OF yardımcı kontak, MX + OF şönt bobini

■ Açma özellikleri

□ C tipi eğri: Geleneksel yük ve dağıtım kablolarını korumak için, manyetik koruma ünitesi ayarı 8,5In ± %20 etki aralığındadır

□ D tipi eğri: büyük başlatma akımının (transformatörler vb. gibi) darbe yükünü korur, manyetik koruma ünitesi ayarı 12In ± %20 etki aralığındadır

Mevcut not(A)	Vida	Nominal tork (N.m)	Nihai tork (N.m)	Standart tork(N.m)
63~125	M7	4.0	5.5	3.5

Devre kesici, kısa devrenin büyük ölçüde neden olduğu yıkıcı enerjiyi sınırlamak için yüksek akım sınırlama özelliğine sahiptir. Şekil 1'de gösterilen akım sınırlayıcı özellikleri

Aşırı akım koruma özellikleri (referans sıcaklığı 35 ℃)

HAYIR.	Nominal akım (A)	Başlangıç durumu	Test akımı	Zamanı ayarla	Prospektif sonuç	Açıklama
a	=63	Soğuk	1,05 inç	t≤1sa	Açmaz	-
a	>63 içinde	Soğuk	1,05 inç	t≤2h	Açmaz	-
b	=63	Sonra son testten sonra	1,30 inç	t<1sa	Açma	Akım istikrarlı bir şekilde yükseliyor 5S içerisinde sabit bir değer
b	>63 içinde	Sonra son testten sonra	1,30 inç	t<2 saat	Açma
c	>63 içinde	Soğuk	8Giriş	t≤0,2s	Açmaz	-
c	>63 içinde	Soğuk	12 inç	t<0,2s	Açma	-

Farklı ortam sıcaklıklarında kullanılan akım düzeltme değeri

sıcaklık(°C) Düzeltilmiş mevcut değer Nominal akım (A)	-35	-30	-20	-10	0	10	20	30	40	50	60	70
63	90.40	88.52	84.75	80.33	76.55	72.45	67.73	63	57.65	51.98	46.31	40.95
80	114.8	112	106.8	101.6	96.4	90.8	80	80	74	67.6	60.4	53.2
100	143.5	140.5	134.5	127.5	121	113.5	107.5	100	92.5	84.5	75.5	66.5
125	178.78	173.75	164.38	156.25	148.75	140.63	135	125	116.25	107.5	97.5	85

DZ47 125 Amp Devre Kesicinin Farklı İrtifalarda Kullanılan Akım Düzeltme Katsayısı

Nominal akım (A)	Farklı İrtifalarda Düzeltme Katsayısı
Nominal akım (A)	≤2000m	(2000-3000)m	≥3000m
63,80,100,125	1.0	0.9	0.8

DZ47 125 amp Devre Kesicinin Mekanik Elektrik Ömrü

Nominal akım (A)	Çalışma döngüsü sayısı
Nominal akım (A)	yükte (zaman)	yüksüz (zaman)
63,80,100	1500	20000
125	1000	20000

Diğer

DZ47-125 125 amper Devre Kesicinin yapısal özellikleri

Yüksek dereceli kısa devre kesme kapasitesi.

Kırmızı ve yeşil güvenlik talimatlarıyla daha yüksek güvenlik.

Enerji depolama mekanizmasının çalışmasıyla, manuel olarak çalıştırılan kolun hızının olumsuz etkilerinin üstesinden gelmek için kontak hızlı bir şekilde kapanır ve ürünün servis ömrü büyük ölçüde artar.

Kablolama: (16 ~ 50) mm² tel ile bağlantı, terminal sıkma torku 3,5N · m'dir.
