Çinli tedarikçilerden yüksek kaliteli DZ47-63 Minyatür Devre Kesici, XUCKY Electric, uzun yıllardır Modüler Elektrik Terminal Ekipmanları konusunda uzmanlaşmıştır. Ürünlerimiz iyi bir fiyat avantajına sahiptir ve Güney Amerika, Orta Doğu, Afrika, Güneydoğu Asya pazarlarının çoğunu kapsamaktadır. Çin'deki uzun vadeli ortağınız olmayı sabırsızlıkla bekliyoruz.

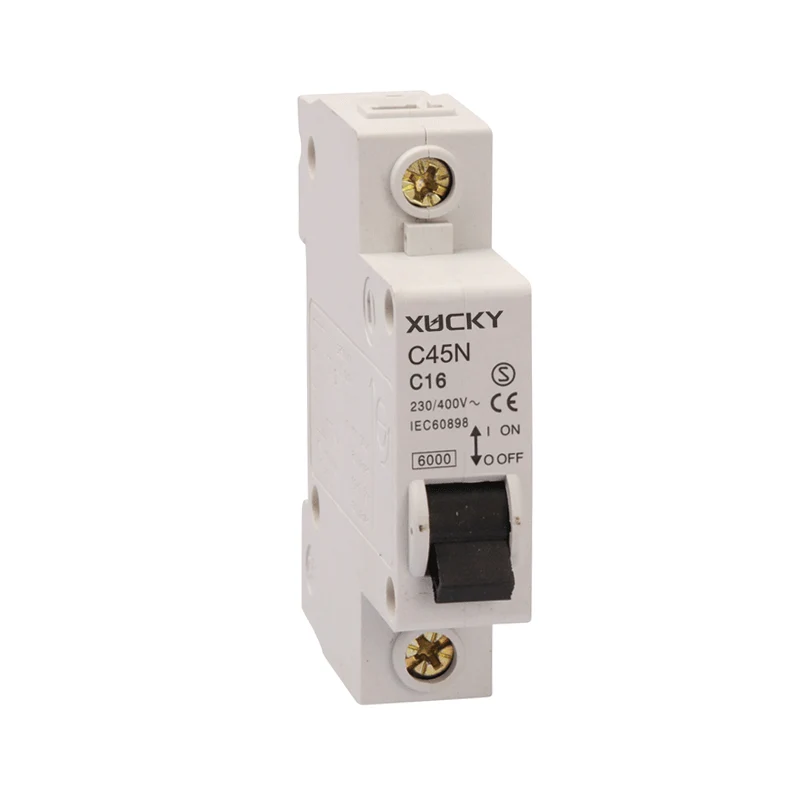

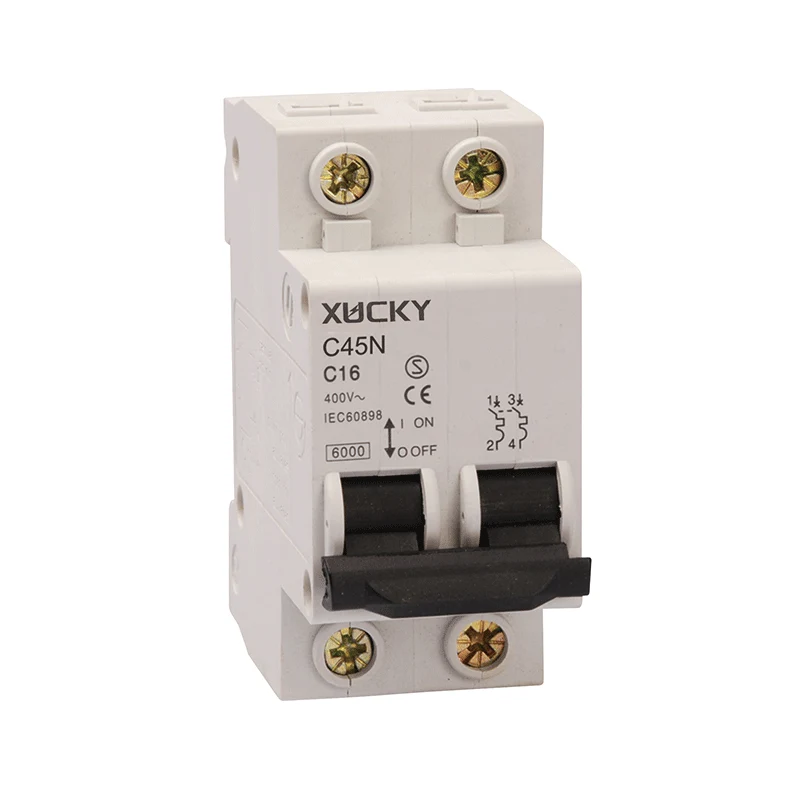

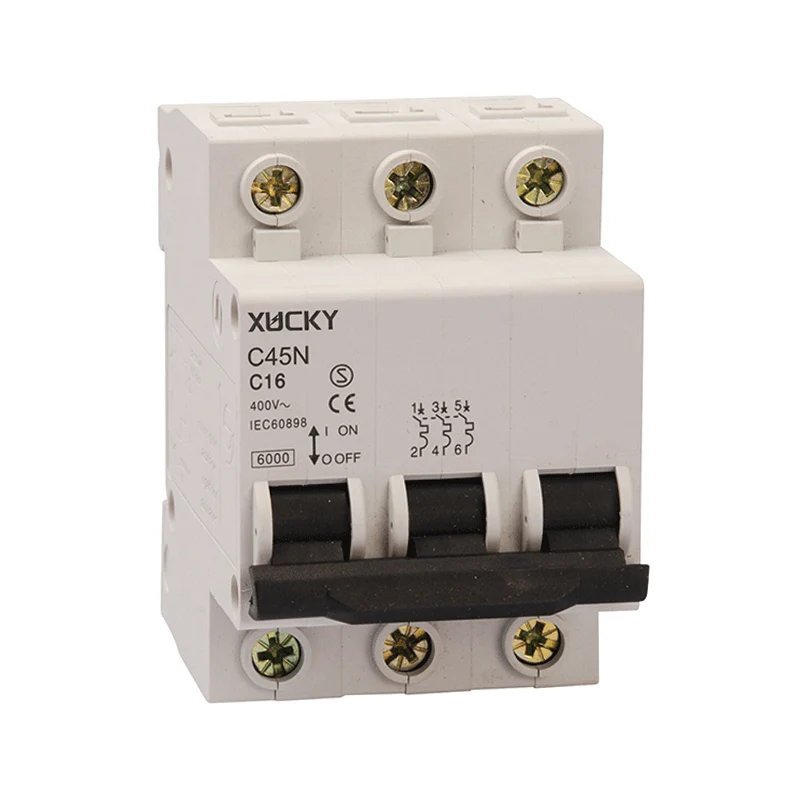

DZ47-63 Minyatür Devre Kesici veya MCB olarak adlandırılan, esas olarak AC 50 / 60Hz'de, 230V / 400V ve altındaki nominal çalışma voltajında, 63A devrenin nominal akımında kullanılır, devre kesici esas olarak modern binaların elektrik kablolarında ve aşırı yükte kullanılır. Ekipmanın kısa devre koruması, hattın seyrek çalıştırılması ve izolasyonu için de geçerlidir. DZ47-63 MCB'nin yapısal özellikleri plastik kasa, çalıştırma mekanizması, kontak ark sistemi, açma mekanizması ve diğer bileşenlerden oluşmaktadır. Gövde, yüksek alev geciktirici ve yüksek mukavemete sahip özel bir plastik kullanır, yüksek darbe direncine ve hafifliğe sahiptir. DZ47 Devre Kesicinin çalıştırma mekanizması parçaları, kısa devre arızasından açma mekanizmasının çalışmasına kadar geçen sürenin kısa olması için en düşük atalet momentini elde ederken hassasiyet ve güvenilirliği sağlayan yüksek mukavemetli plastikten yapılmıştır. Açma mekanizması, bimetal aşırı yük ters zamanlı açma mekanizması ve kısa devre anlık elektromanyetik mekanizmadan oluşur. Kontak ark sistemi, özel bir kılavuz ark açısı ve koridor dışı odayı kullanır ve önemli akım sınırlama özelliklerine sahiptir. DZ47 Minyatür Devre Kesici, IEC60898 ve GB10963.1 Standardı gerekliliklerine uygundur. TAIXI tarafından üretilen DZ47-63 Minyatür Devre Kesiciler, ulusal CCC ve CE sertifikasına sahiptir.
|
Ürün modeli |
Kutup |
Seyahat türü |
Nominal Akım |
|
DZ47-63 |
1P |
c |
63 |
|
|
1p 2p 3p 4p |
B:B tipi MCB C: Tip C MCB D: D tipi MCB
|
1:1A 10:10A 32:32A 2:2A 16:16A 40:40A 3:3A 20:20A 50:50A 6:6A 25:25A 63:63A |
3.1 Ortam sıcaklığının üst sınırı +40 °C'yi aşmaz, alt sınırı -5 °C'den az olmaz ve 24 saatlik ortalama sıcaklık +35 °C'yi aşmaz.
3.2 Kurulum yerinin yüksekliği 2000 m'yi geçmemelidir.
3.3 Ortam hava sıcaklığında +40 °C'de atmosferik bağıl nem %50'den fazla değildir, daha düşük sıcaklıklarda daha yüksek bağıl neme sahip olunmasına olanak sağlar; örneğin +20°C'de %90'a kadar. Sıcaklık değişimlerinden dolayı ara sıra üründe oluşabilecek yoğuşmaya karşı özel önlem alınmalıdır.
3.4 Kirlilik Derecesi: Derece 2.
3.5 Kurulum koşulları: Önemli darbe, titreşim, tehlikeli olmayan (patlayıcı) ortamın olmadığı bir yere monte edilir.
3.6 Kurulum: TH35-7.5 kurulum rayı.
3.7 Kurulum kategorisi: Sınıf II, III.
DZ47 Devre Kesicinin Ana Özellikleri:
Nominal akıma göre: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.
POLE'a göre: 1P. Tek kutuplu; 2P. İki kutuplu; 3P. Üç kutuplu; 4P. Dört kutuplu.
Devre kesicinin ani serbest bırakma şekline göre: a. B Tipi MCB (3In ~ 6In); B. Tip C MCB (5In ~ 10In); C. D MCB yazın (10In ~ 20In).
Mekanik ve elektriksel ömür: DZ47 Minyatür Devre Kesici, nominal gerilimde nominal akımı üretir ve keser, saat başına çalışma döngüsünün frekans testine göre 120 kez (>32A) veya 240 (≤32A) güç faktörü 0,85~0,9'dur, elektriksel ömrü 4000 katı, mekanik ömrü ise 10.000 katıdır.
DZ47-63'ün nominal kısa devre kesme kapasitesi
|
Seyahat türü |
Nominal Akım |
Anma kısa devre kesme kapasitesi A |
COSΦ |
|
C |
1≤In≤40 |
6000 |
0,65~0,70 |
|
C |
40＜In≤63 |
4000 |
0,75~0,80 |
|
D |
1≤In≤63 |
4000 |
0,75~0,80 |
30 °C ~ 35 °C ortam sıcaklığında aşırı akım koruma özellikleri
|
HAYIR. |
Seyahat türü |
Nominal Akım Girişi |
Test akımı A |
atanan zaman |
Beklenen sonuç |
Başlangıç durumu |
|
1 |
CD |
Tüm değerler |
1,13 inç |
t≤1sa |
Açmaz |
Soğuk |
|
2 |
CD |
Tüm değerler |
1,45 inç |
t<1 saat |
Açma |
Son testten hemen sonra |
|
3 |
CD |
≤32 |
2,55 inç |
s＜t＜60’lar |
Açma |
Soğuk |
|
>32 |
1s＜t＜120s |
|||||
|
4 |
C |
Tüm değerler |
5 Giriş |
t≤0,1s |
Açmaz |
Soğuk |
|
D |
10 inç |
|||||
|
5 |
C |
Tüm değerler |
10 inç |
t≤0,1s |
Açma |
Soğuk |
|
D |
20In |
DZ47 Devre Kesicinin sıcaklık kompanzasyon katsayısı
|
Nominal akım In(A) |
Farklı sıcaklığa karşılık gelen sıcaklık telafisi katsayısı |
||||||||
|
-10°C |
0°C |
10°C |
20°C |
30°C |
40°C |
50°C |
55°C |
60°C |
|
|
1~6 |
1.20 |
1.14 |
1.09 |
1.05 |
1.00 |
0.96 |
0.80 |
0.75 |
0.70 |
|
10~32 |
1.18 |
1.12 |
1.08 |
1.04 |
1.00 |
0.96 |
0.92 |
0.88 |
0.84 |
|
40~63 |
1.16 |
1.12 |
1.07 |
1.03 |
1.00 |
0.97 |
0.87 |
0.83 |
0.80 |
DZ47 Minyatür Devre Kesicinin farklı yüksekliklerde kullandığı akımın düzeltme faktörü
|
Seyahat türü |
Nominal para birimi |
≤2000m |
2000~3000m |
≥3000m |
Örnek |
|
CD |
1~63A |
1 |
0.9 |
0.8 |
Nominal akım 32A'nın ürünlerinden sonraki çalışma akımı 3200m değer kaybına sahiptir: 0,8×10=8A |
DZ47 MCB açma karakteristik eğrisi DZ47-63
C Tipi MCB açma karakteristik eğrisi
D Tipi MCB'lerin açma karakteristik eğrisi
Kablolama: Kablo bağlantısı için 25mm² ve altı, kablolama yöntemi kabloları sıkmak için vidalardır, tork 2,0N · m'dir.
|
Nominal akım In(A) |
Bakır iletken nominal kesit alanı (mm²) |
|
1~6 |
1 |
|
10 |
1.5 |
|
16~20 |
2.5 |
|
25 |
4 |
|
25 |
4 |
|
40~50 |
10 |
|
63 |
16 |
MCB, otomatik olarak çalıştırılan bir elektrik anahtarıdır. Minyatür devre kesiciler, aşırı akım nedeniyle elektrik devresine zarar gelmesini önlemek için tasarlanmıştır. Elektrik arızalarına ve ekipman arızalarına karşı koruma sağlamak için aşırı yük veya kısa devre sırasında devreye girecek şekilde tasarlanmıştır.
Sigorta bunu algılamayabilir ancak minyatür devre kesici bunu daha güvenilir bir şekilde yapar. MCB aşırı akıma sigortadan çok daha duyarlıdır. Bir MCB'nin kullanılması elektriksel olarak sigortadan daha güvenlidir.
Minyatür devre kesici, kabloları ve ekipmanı aşırı akımların neden olduğu hasarlardan korumak için gücün yalnızca bir fazının (tek faz) iletildiği konut ve ticari uygulamalarda kullanılır. Ve tek fazlı bir sistem genellikle bir evdeki veya işyerindeki aydınlatma veya cihazlar için kullanılır.
