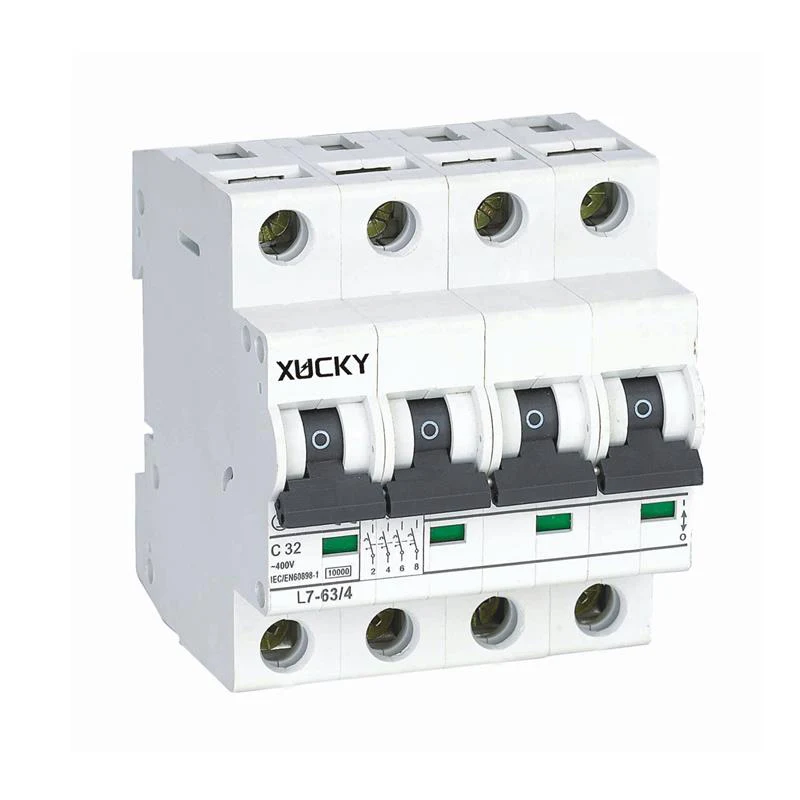

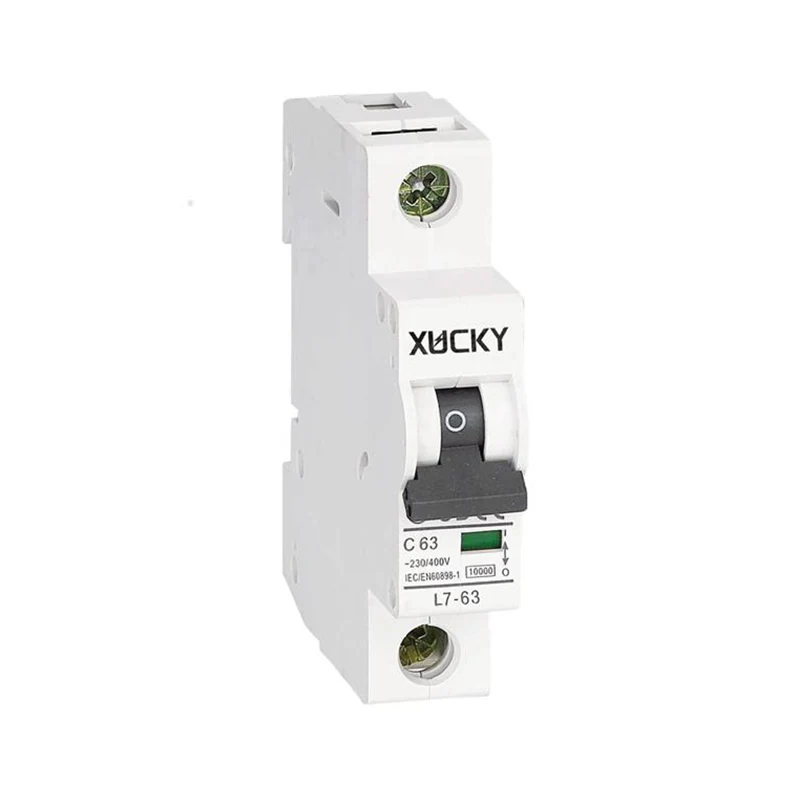

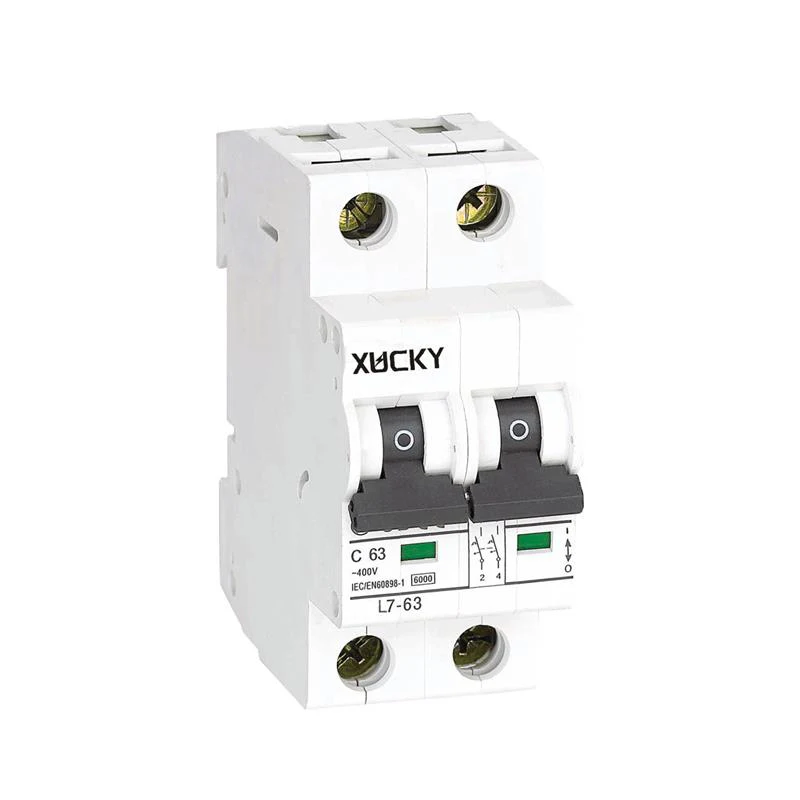

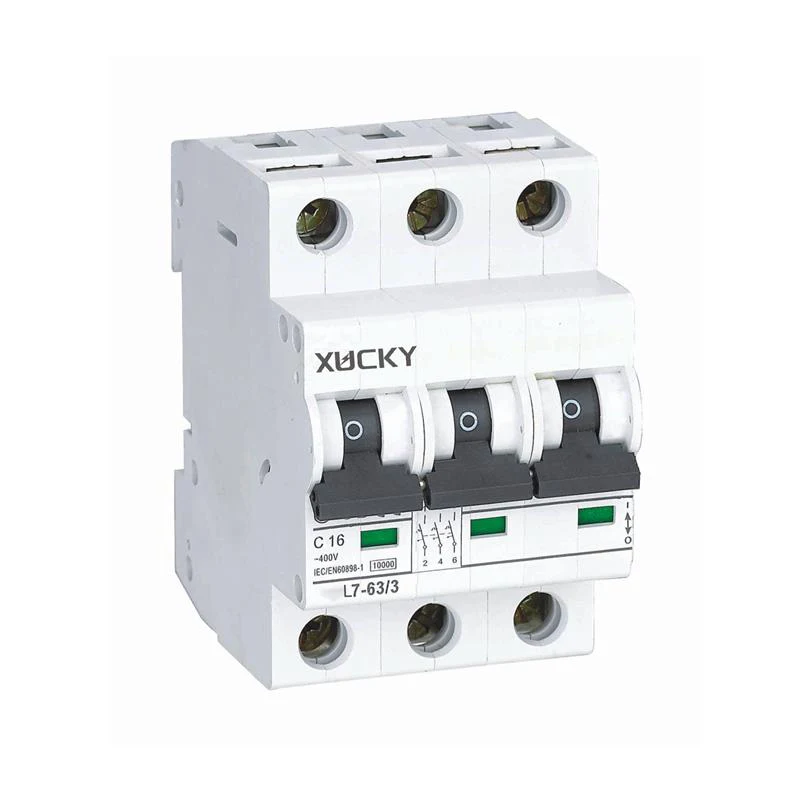

L7-63 Minyatür Devre Kesici

Çin tedarikçilerinden ve üreticilerinden yüksek kaliteli özelleştirilmiş ürünler L7-63 Minyatür Devre Kesici, XUCKY Electric, dünya çapındaki müşterilerimizin farklı ihtiyaçlarını karşılamak için geniş bir ürün yelpazesine sahiptir. Üstün kaliteye, yenilikçi teknolojiye ve mükemmel müşteri hizmetlerine olan bağlılığımız bizi sektörümüzde öne çıkarıyor.

Talep Gönder

Ürün Açıklaması

Uygulama kapsamı

XUCKY Electric markasının L7-63 Minyatür Devre Kesicisi (10KA Minyatür Devre Kesici), esas olarak AC 50Hz / 60Hz koruma dağıtım hatları için kullanılır, 110V, 230V(220V), 400V (380V), nominal voltaj 1A, 3A, nominal akım, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A ve 63A, nominal kısa devre kesme kapasitesi 10KA veya altı olup, sık yapılmayan, kesilen ve dönüştürülen, aşırı yük, kısa devre olan hatlarda kullanılır koruma. Aynı zamanda 10KA MCB, yardımcı kontaklar, alarmlı gösterge kontakları, şönt bobini, düşük gerilim bobini uzaktan açma kontrolü ve diğer modüller gibi güçlü yardımcı fonksiyon modüllerine sahiptir. L7-63 Minyatür Devre Kesici (10KA MCB), GB10963.1, IEC60898-1 standardı standartlarına uygundur.

Ana Teknik Parametreler

Nominal Akım	6A,10A,16A,25A,32A,40A,50A,63A
Direkler	1P,2P,3P,4P
Nominal Gerilim Ue	230V/400V
Nominal Darbe Dayanım Gerilimi (1,2/50)Uimp	6kV
Dielektrik Test Gerilimi Ve Ind. Frek. 1 dakika boyunca	2kV
Koruma Sınıfı	IP20
Termo - Manyetik Yayılma Özelliği	B-Eğrisi (3-5In),C-Eğrisi (5-10In),D-Eğrisi (10-14In)
Elektrik Ömrü	2000
Mekanik Ömür	10000
Termal Elemanın Ayarlanması İçin Referans Sıcaklığı	35°C
Ortam Sıcaklığı	-5~+40°C
Terminal Bağlantı Türü	Phillips Vidalar
Adaptör Kablosu	6-63A 1-25mm² 16-3AWG
Sıkma Torku	3.0N.M
Aksesuarlarla Kombinasyon Yardımcı Kontak
Yardımcı Kontak	Evet
Alarm Kontağı	Evet
Şant Açma	Evet
Düşük Gerilim Tahliyesi	Evet

Açma Karakteristiği Eğrisi - B C D Tipi

Sıcaklık telafisi

Ortam sıcaklığının 30 derecelik bir referans noktası olmadığı durumlarda referans düzeltme faktörü aşağıdaki gibidir.

Ortam Sıcaklığı	-20°C	-10°C	0°C	10°C	20°C	30°C	40°C	50°C	60°C
Akım Düzeltme Katsayısı	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Bağlantı

Nominal Akım	Minimum Adaptör Bakır Tel
6A	1 MM² / 17AWG
10A	1,5 MM² / 16AWG
16A	1,5 MM² / 16AWG
25A	2,5 MM² / 13AWG
32A	4 MM² / 11AWG

40A	6 MM² / 10AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
