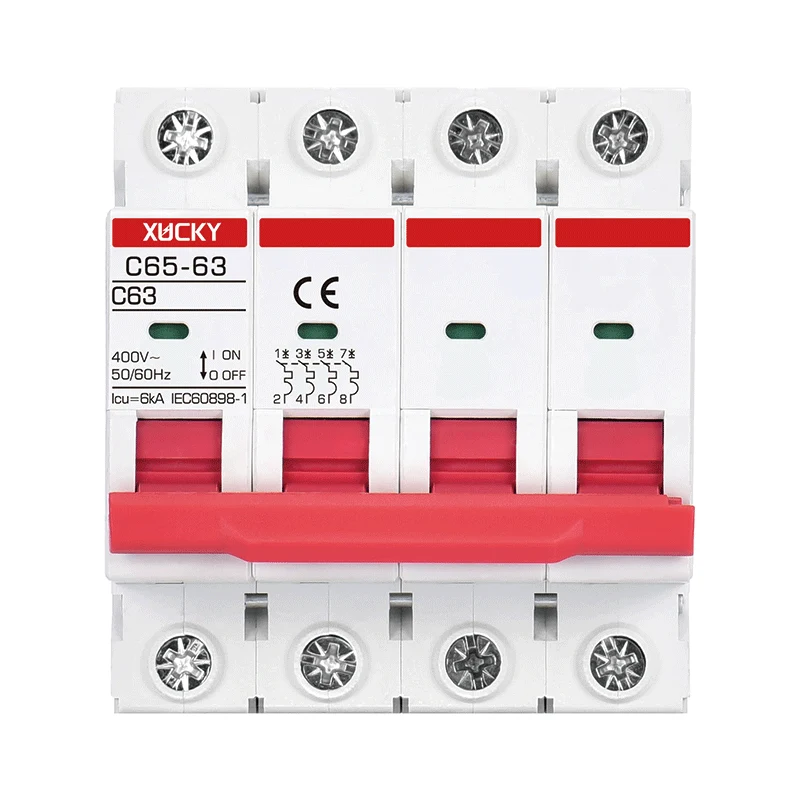

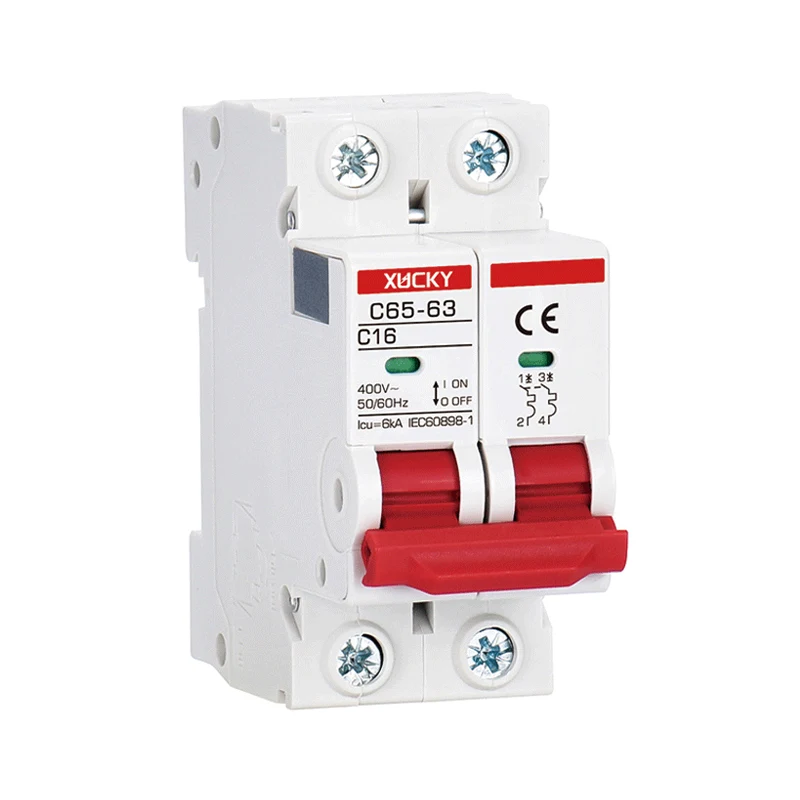

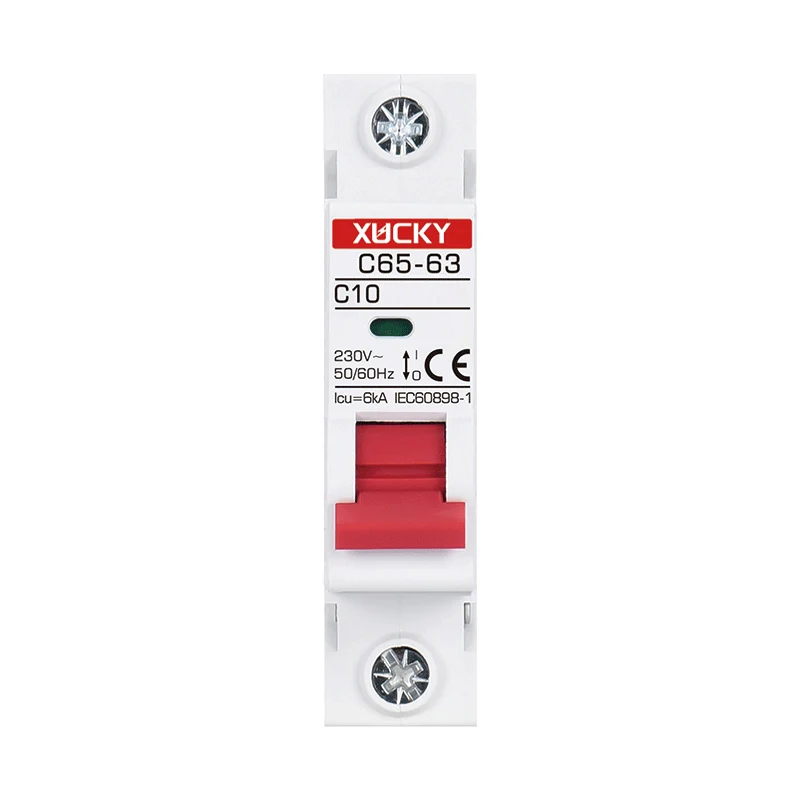

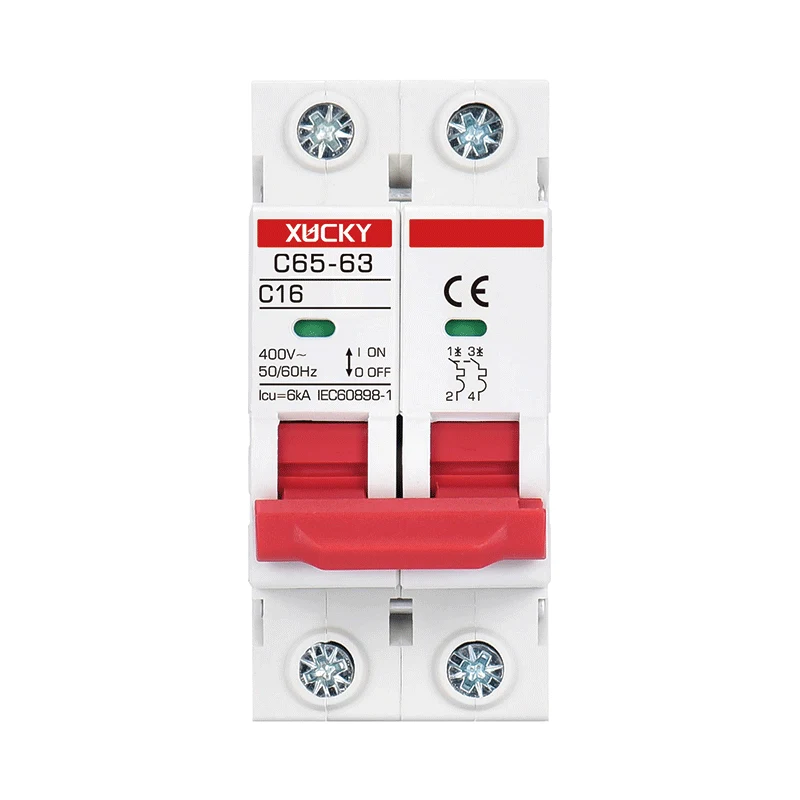

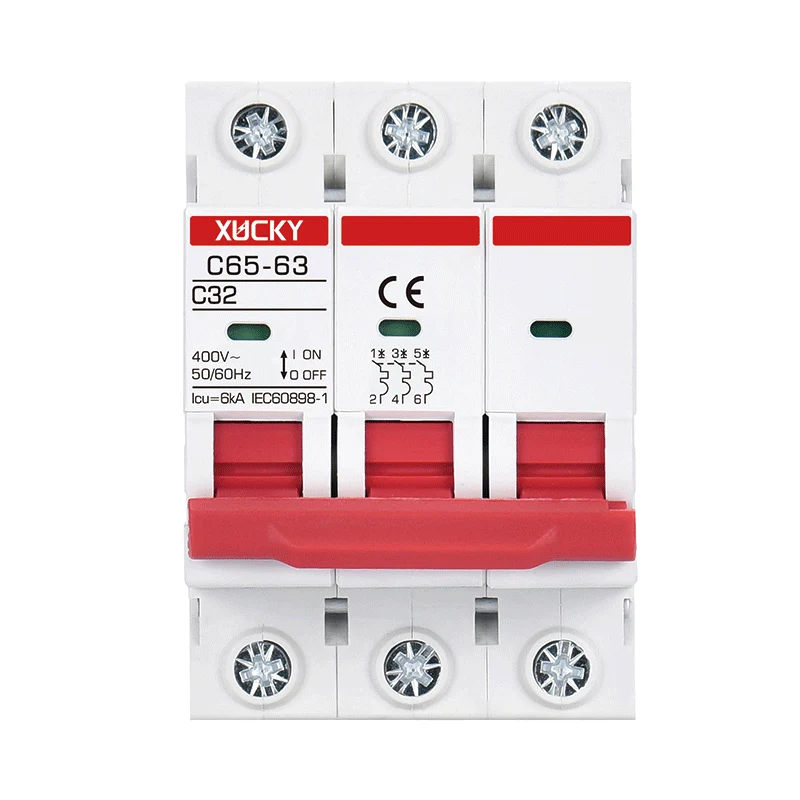

C65 Minyatür Devre Kesici

XUCKY Electric markasının C65 Minyatür Devre Kesicisi (CHINT NB1-63'e benzer şekilde 6KA Ev Tipi MCB olarak da bilinir), AC 50Hz, 110V/230/400V nominal gerilim, 1A, 2A, 3A, 6A nominal akım devresi için kullanılır. Aşırı yük ve kısa devreyi korumak için 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A ve ayrıca nadir devre dönüşümünün normal koşulları için kullanım, ayrıca kesme devresi için izolasyon anahtarı olarak da kullanılabilir Devreyi ve ekipmanı korumak için.

Talep Gönder

Ürün Açıklaması

Çin tedarikçilerinden ve üreticilerinden yüksek kaliteli özelleştirilmiş ürünler C65 Minyatür Devre Kesici, XUCKY Electric, dünya çapındaki müşterilerimizin farklı ihtiyaçlarını karşılamak için geniş bir ürün yelpazesine sahiptir. Üstün kaliteye, yenilikçi teknolojiye ve mükemmel müşteri hizmetlerine olan bağlılığımız bizi sektörümüzde öne çıkarıyor.

Uygulama Kapsamı

C65-63 6KA Devre Kesici (CHINT NB1-63'e benzer şekilde 6KA Ev MCB olarak da adlandırılır), AC 50Hz, 110V/230/400V nominal gerilim, 1A, 2A, 3A, 6A, 10A nominal akım devresi için kullanılır , 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A, aşırı yük ve kısa devreyi korumak için ve ayrıca nadir devre dönüşümünün normal koşulları için de kullanılır, ayrıca devreyi kesmek için izolasyon anahtarı olarak da kullanılabilir. Devreyi ve ekipmanı koruyun.

6KA Devre Kesici (6KA Ev MCB) endüstriyel, ticari, yüksek katlı ve sivil konutlar ve diğer yerlerde kullanılır.

Standartları karşılayın: GB10963.1, IEC60898-1.

Ana Teknik Parametreler

Nominal Akım	6A,10A,16A,25A,40A,50A,63A
Direkler	1P.2P.3P,4P,1P+N,3P+N
Nominal Gerilim Ue	230V/400V
Nominal Darbe Dayanım Gerilimi (1,2/50)Uimp	6kV
Dielektrik Test Gerilimi Ve Ind. Frek. 1 dakika boyunca	6kV
Kırılma Göstergesi	Yeşil Pencere(Bağlantı Kesildi),Kırmızı Pencere(Kapalı)
Koruma Sınıfı	IP20
Termo - Manyetik Yayılma Özelliği	B-Eğrisi (3-5In),C-Eğrisi (5-10In),D-Eğrisi (10-14In)
Elektrik Ömrü	2000
Mekanik Ömür	10000
Termal Elemanın Ayarlanması İçin Referans Sıcaklığı	30°C
Ortam Sıcaklığı	-5~+40°C
Terminal Bağlantı Türü	Phillips Vidalar
Adaptör Kablosu	6-63A 1-25mm² 16-3AWG \| 80-125A 8-35mm² 16-2AWG
Sıkma Torku	3.0N.M
Aksesuarlarla Kombinasyon Yardımcı Kontak
Yardımcı Kontak	Evet
Alarm Kontağı	Evet
Şant Açma	Evet
Düşük Gerilim Tahliyesi	Evet

Açma Karakteristiği Eğrisi - B C D Tipi

Sıcaklık telafisi

Ortam sıcaklığı 30 derecelik bir referans olmadığında referans düzeltme faktörü aşağıdaki gibidir.

Ortam Sıcaklığı	-20°C	-10°C	0°C	10°C	20°C	30°C	40°C	50°C	60°C
Akım Düzeltme Katsayısı	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Bağlantı

Nominal Akım	Minimum Adaptör Bakır Tel
6A	1 MM² / 17AWG
10A	1,5 MM² / 16AWG
16A	1,5 MM² / 16AWG
25A	2,5 MM² / 13AWG
32A	4 MM² / 11AWG
40A	6 MM² / 10AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
