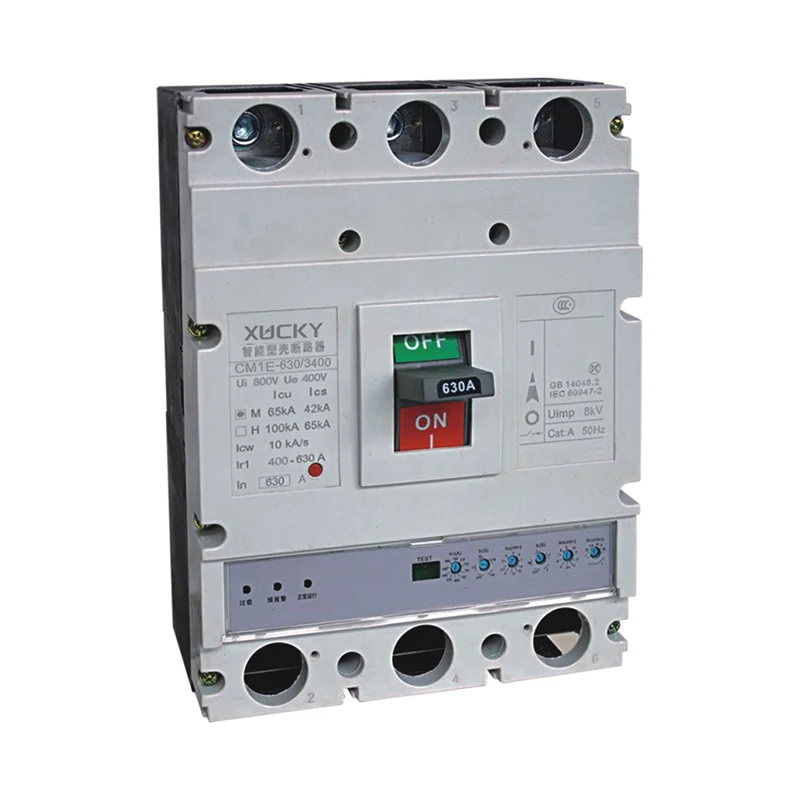

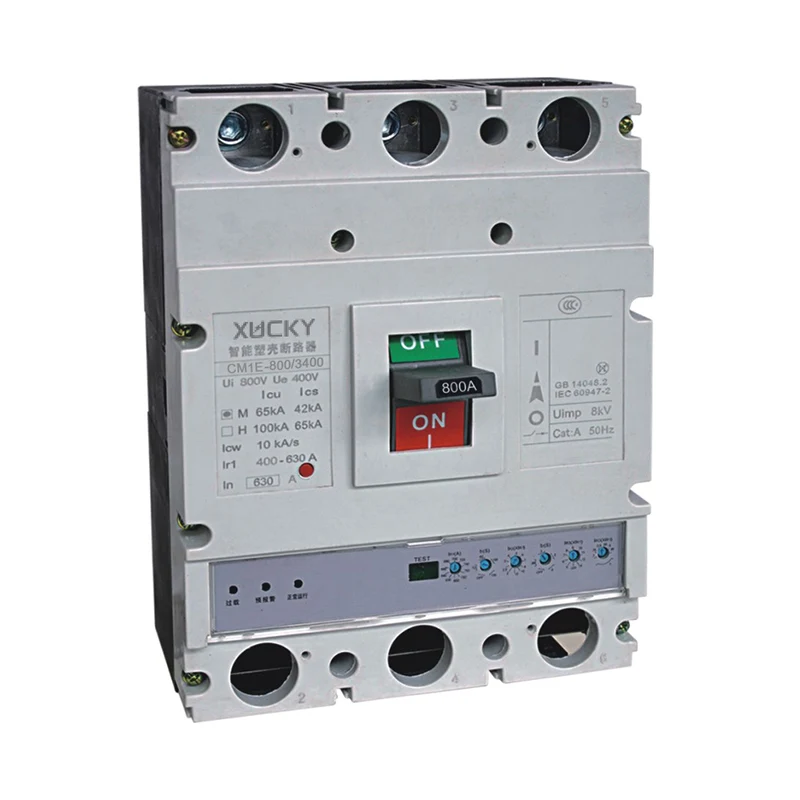

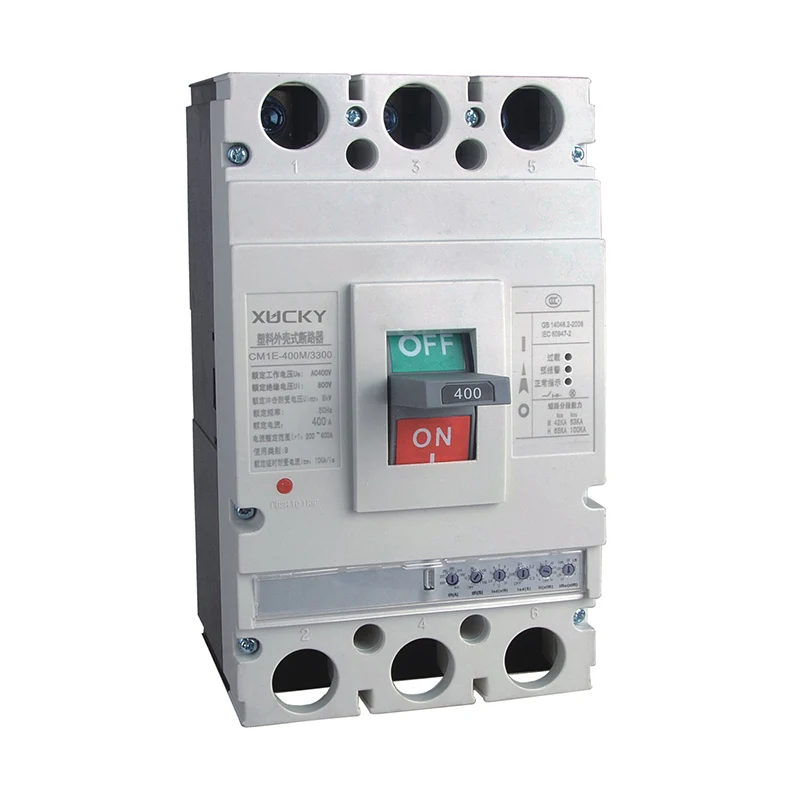

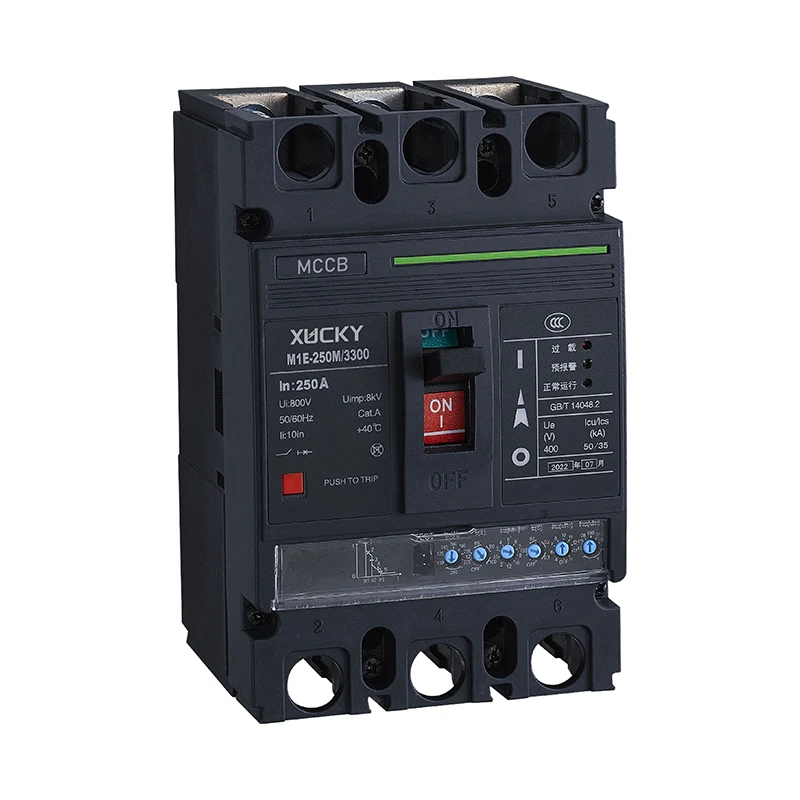

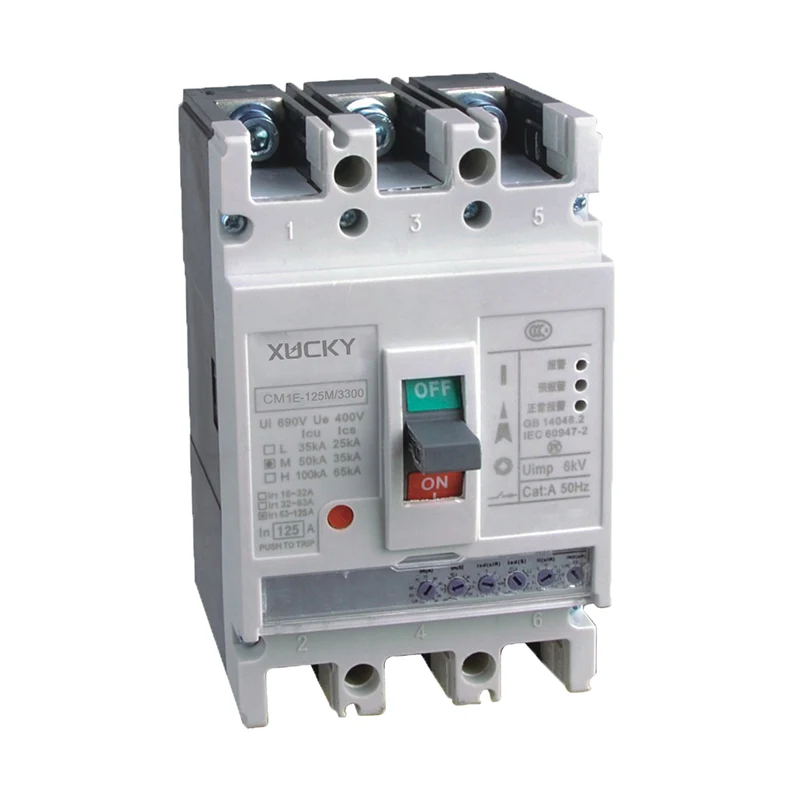

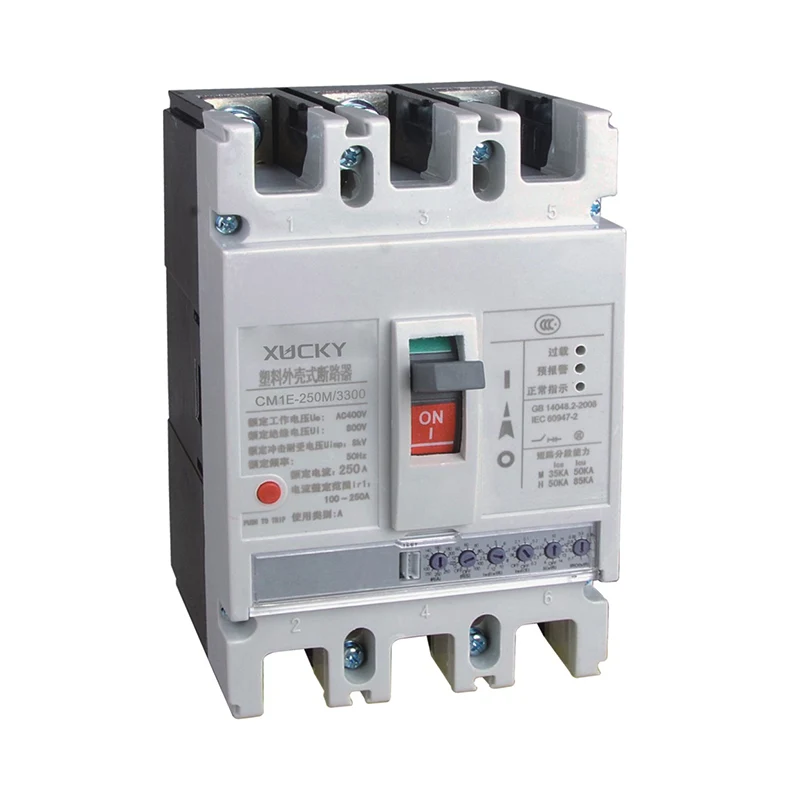

CM1E kalıplı kasa devre kesici

CM1E Düşük voltajlı akım ayarlanabilir devre kesici (bundan sonra devre kesici olarak anılacaktır), devre kesici küçük boyut, yüksek kırılma kapasitesi, kısa ark, anti -titreşime sahiptir. Nominal yalıtım voltajı, AC 50Hz dağıtım ağı, nominal voltaj AC400V, 1250A'ya ve altına kadar olan, elektrik enerjisini dağıtmak ve devre ve güç ekipmanlarını aşırı, kısa devre, düşük voltaj ve diğer arızalardan korumak için kullanılan 800V'dir. Ayrıca, hattın nadiren dönüşümü ve motorun nadiren başlangıcı için de kullanılabilir. Devre kesici dikey olarak monte edilebilir veya yatay olarak monte edilebilir. Düşük voltajlı devre kesici izolasyon fonksiyonuna sahiptir.

Talep Gönder

Ürün Açıklaması

Uygulama kapsamı

Ana Özellikler

CM1E ayarlanabilir elektronik kalıplı kasa devre kesici üç koruma fonksiyonuna sahiptir, aynı devredeki diğer kısa devre koruma cihazı ile bağlantılı kullanıma sahip devre kesici, kısa devre koşullarında tamamen isteğe bağlıdır; Beş açma özelliği ile kullanıcı, ekipmanı yük akımına göre şönt salınımından ayarlayabilir, elektronik şant sürümü devre kesicinin kendisi tarafından güçlendirilir; Akım sinyali ve kontrol gücü, devre kesiciye takılan daire devresi transformatöründen alınmıştır; Ateş koruma şant salınımı endişe verici ancak gezi değil, yük akımı aşırı yüklendiğinde, devre kesici seyahat etmez ve karşılık gelen alarm cihazını sürerek pasif kontağı çıkarır; Boyutlar ve özellikler CM1 MCCB'nin boyutlarıyla aynıdır, kurulum değiştirilebilir.

Not: Ayarda, kadran anahtarı yerine ayarlanmalıdır!

Not:

1. Aşırı yüklemeyi ayarlayın Uzun gecikme eylemi akımı IR1, farklı devre kesici nominal akımına göre, 4-10 dosya ayarlanabilir;

2. Uzun gecikme eylem süresini ayarlayın T1, 4 dosya ayarlanabilir;

3. Kısa devre kısa gecikmeli eylem akımı IR2, 9 dosya ayarlanabilir;

4. Kısa gecikme eylem süresini ayarlayın T2, 4 dosya ayarlanabilir;

5. Kısa devreyi ayarlayın Anlık eylem akım IR3 eylemi, 9 dosya ayarlanabilir;

6. ALARM öncesi eylem akımını ayarlayın IR0, 7 dosya ayarlanabilir.

Ana Teknoloji Parametreleri

Akıllı denetleyicinin ayar aralığı tabloda gösterilmiştir

PROJE		Ayar aralığı
Aşırı yük değerini ayarlama Uzun gecikme	Geçerli ayar değeri LR1	(30 ~ 100) A, (100 ~ 250) A, (200 ~ 400) A, (400 ~ 630) A, (630 ~ 800) A, (800 ~ 1250) A
Aşırı yük değerini ayarlama Uzun gecikme	Zaman Ayar Değeri T1	(12、60、80、100) S
Kısa devre ve kısa gecikmenin değeri	Geçerli ayar değeri LR2	(2 ~ 12)
Kısa devre ve kısa gecikmenin değeri	Zaman Ayar Değeri T2	(0.06, 0.1, 0.2, 0.3) s
Anlık kısa devrenin değeri	Geçerli ayar değeri LR3	(4 ~ 14)

Devre kesicinin ana teknik verileri tabloda gösterilmiştir

Model		CM1E-00		CM1E-250		CM1E-400		CM1E-630		CM1E-800		CM1E-1250
Çerçeve Akım INM (a)		100		250		400		630		800		1250
Kırılma kapasitesi		L	M	L	M	L	M	M	H	M	H	H
(A)		63,80,100		225.250		300.400		500.630		700.800		1000,1250
Direk		3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4
Nominal Operasyonel Voltaj UE (V)		AC400
Nominal yalıtım voltajı kullanıcı arayüzü (v)		800
Nominal Dürtü UIMP (V)		8000
Nominal Limit Kısa Devre Kırma Kapasitesi YBÜ (KA)		50	85	50	85	65	100	65	100	65	100	80
Kısa devre kırma kapasitesi çalıştırılan ICS (KA)		35	50	35	50	42	65	42	62	42	62	50
Kısa süreli mevcut ICW/0.5s (KA)		-		-		5		8		10		15/1s
Kullanım Kategorisi		A		A		B		B		B		B
Flashover mesafesi (mm)		≤50		≤50		≤100		≤100		≤100
İşletme performansı	Güç açma (Times)	1500		1000		1000		500		500		500
	Güç-Kapama (Times)	8500		7000		4000		3000		3000		3000

Serbest bırakmanın özellikleri

A. Elektrik gezisi ünitesinin özellikleri

Aşırı yük uzun gecikme ters zaman, kısa devre kısa gecikme ters zaman, kısa devre kısa gecikme süresi sınırı, kısa devre anlık eylem ve diğer koruma özellikleri ile koruma özellikleri kullanıcılar tarafından ayarlanabilir.

B. Aşırı yük uzun gecikme Ters zaman koruma hareket özellikleri Tablo 4.

C. Kısa devre kısa gecikmeli koruma eylem özellikleri Tablo 5.

D. Tablo 6'da kısa devre anlık koruma eylem özellikleri.
