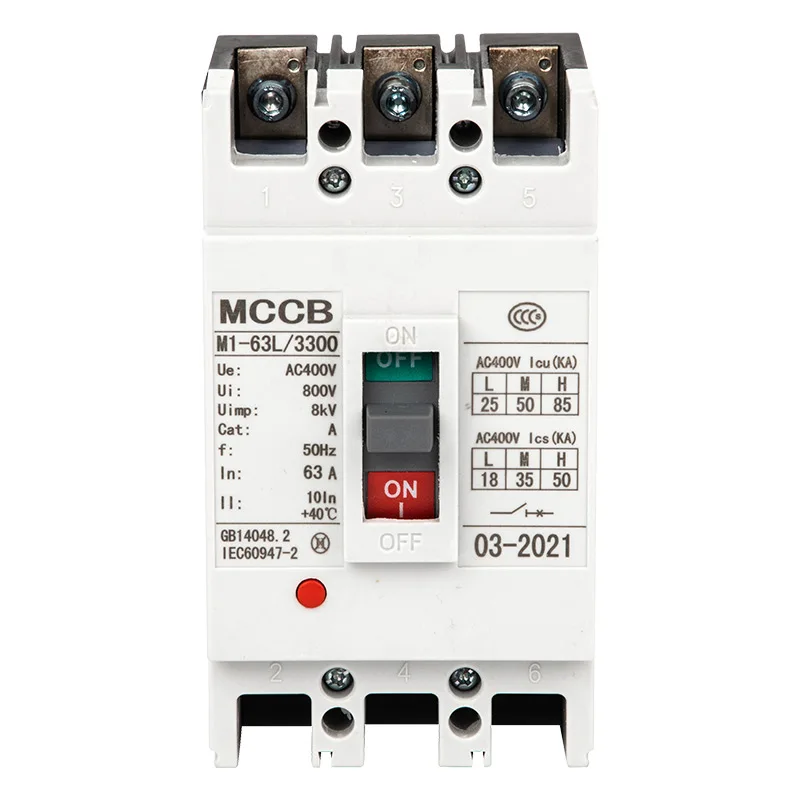

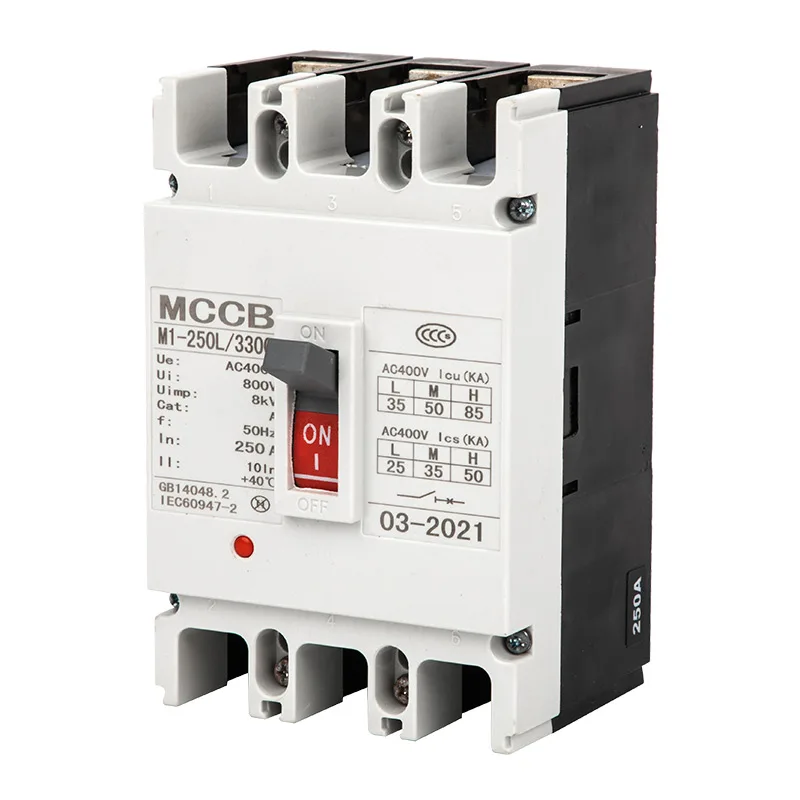

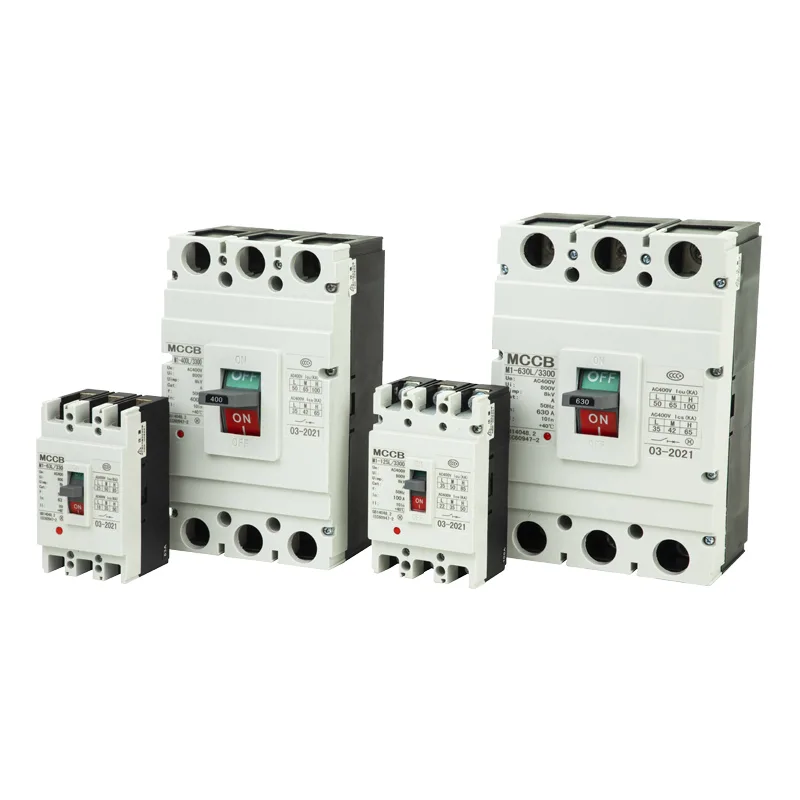

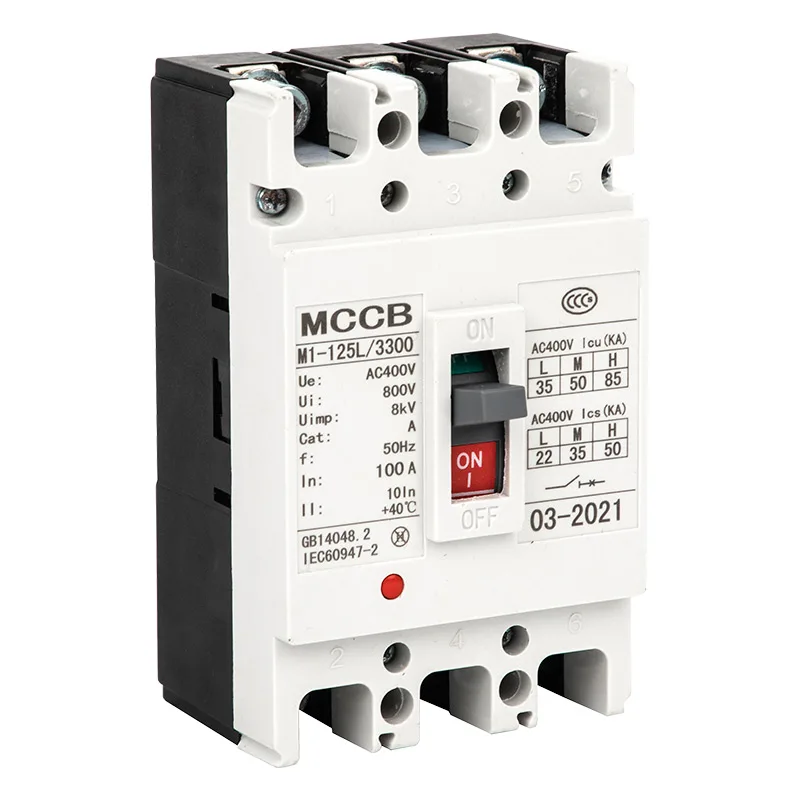

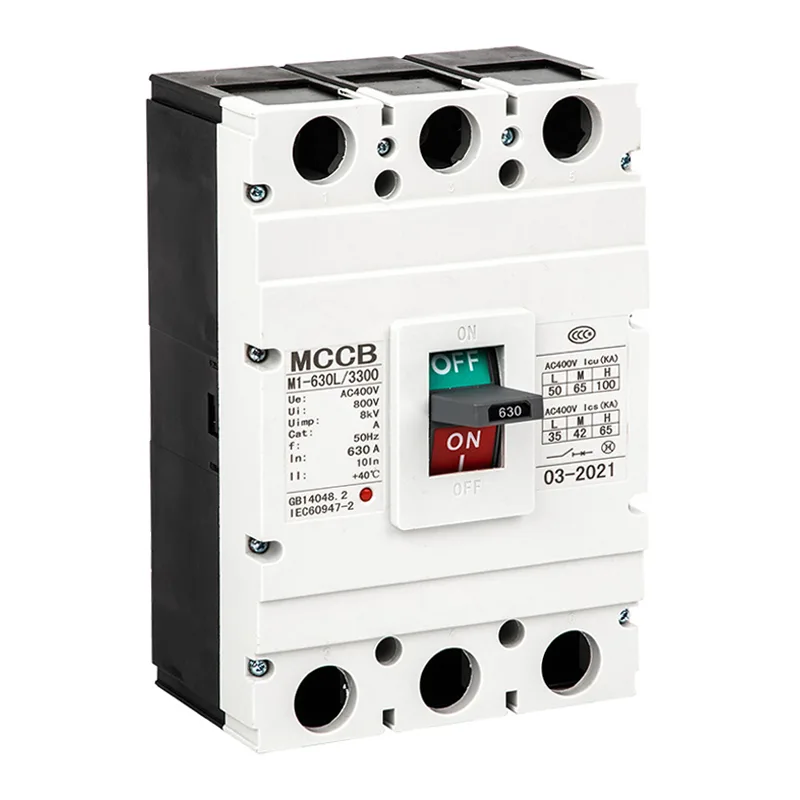

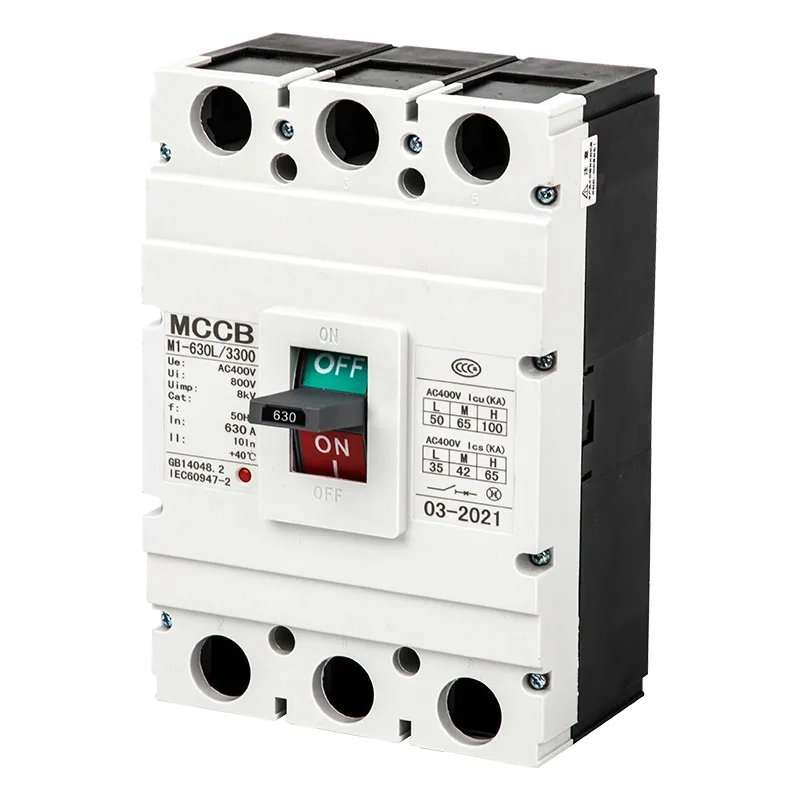

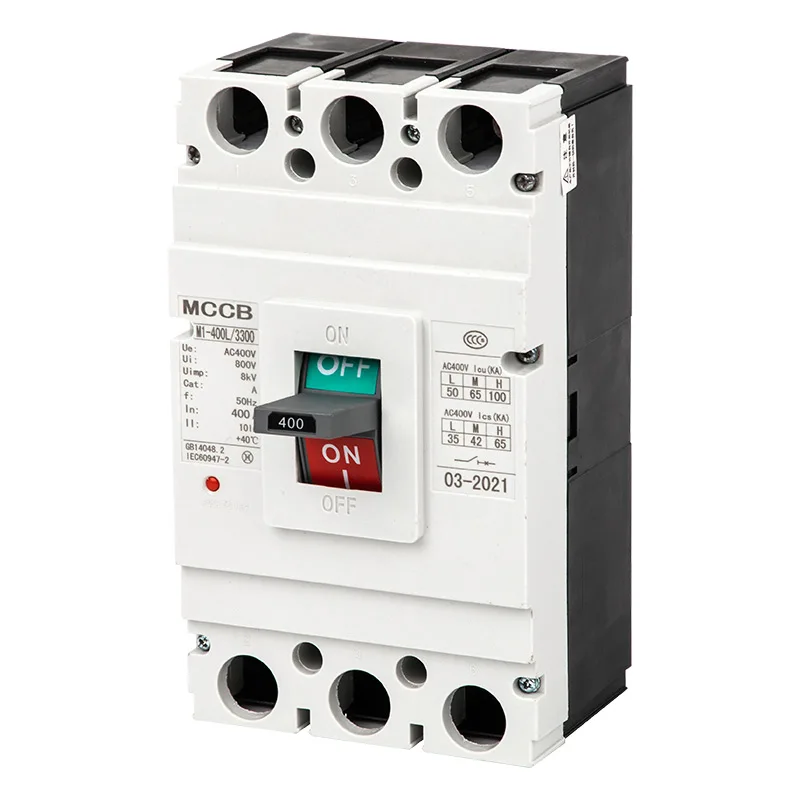

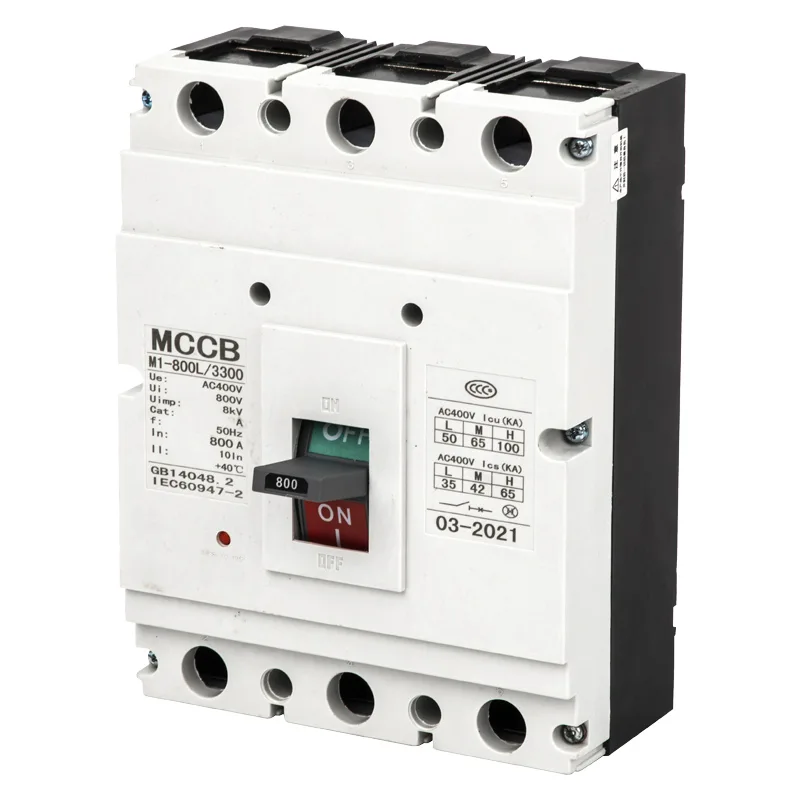

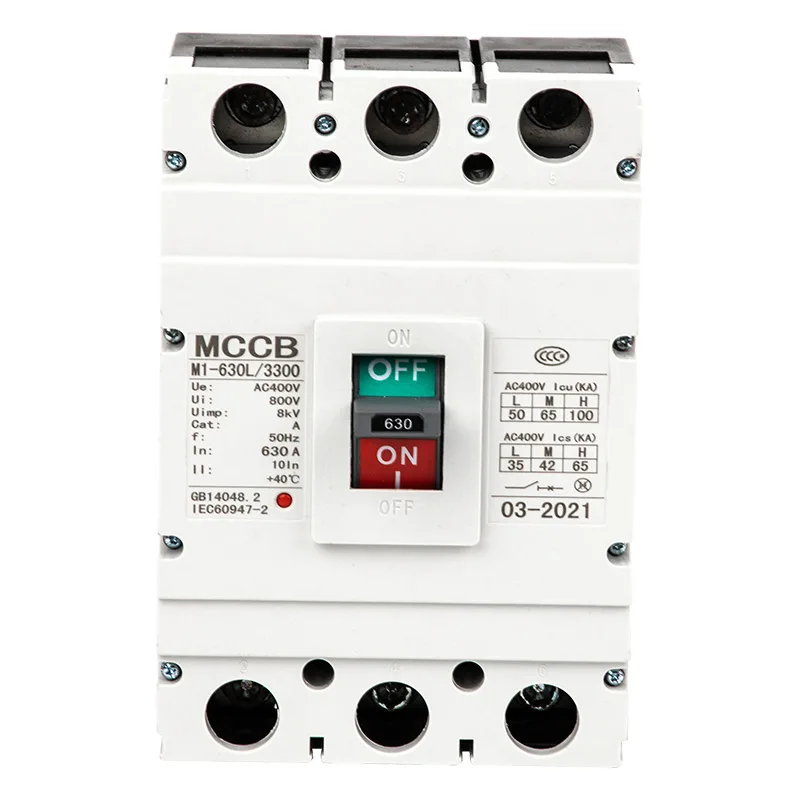

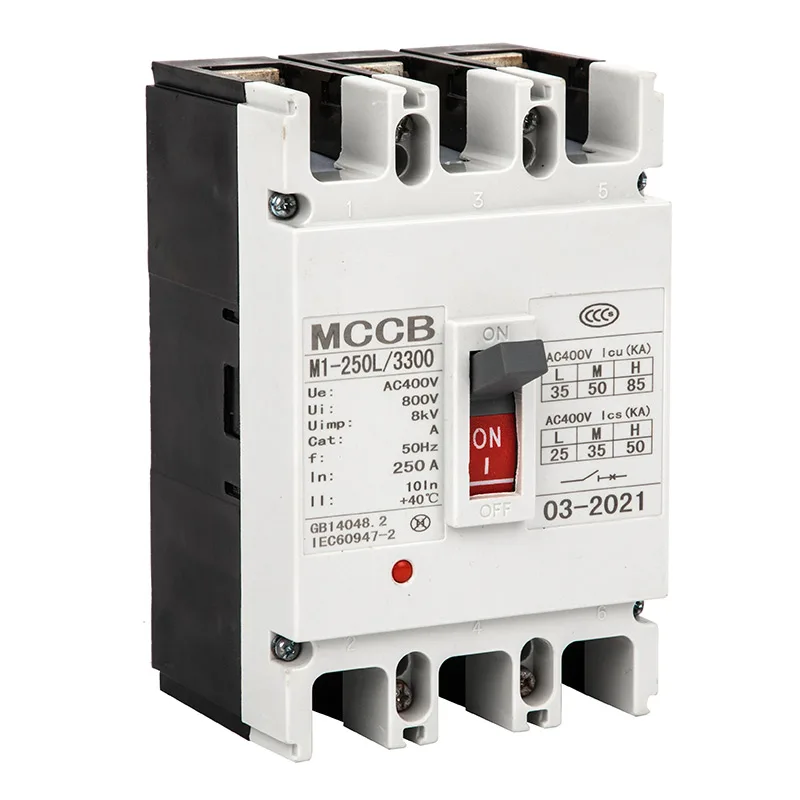

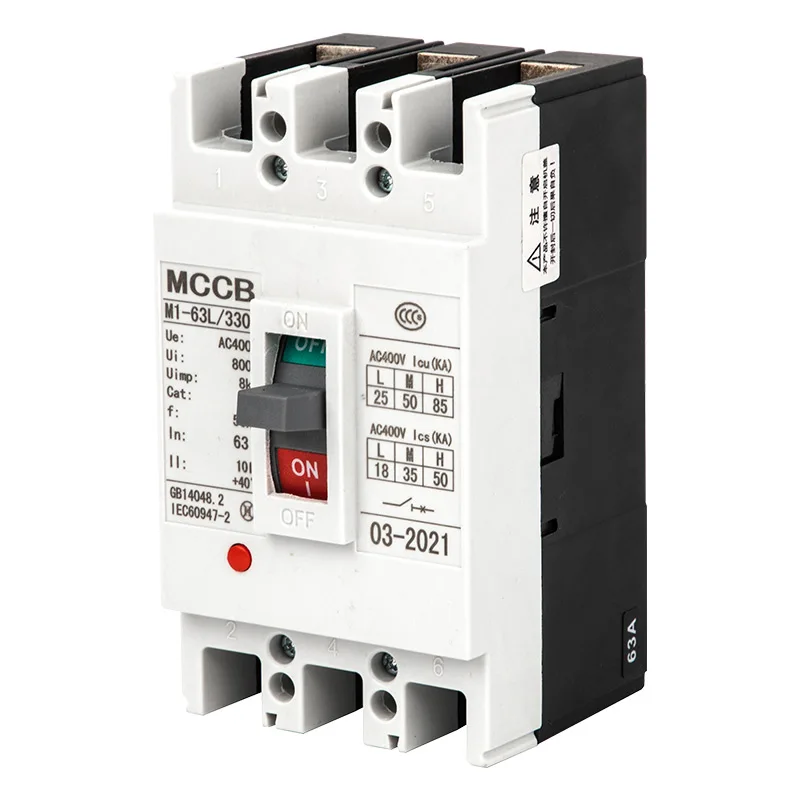

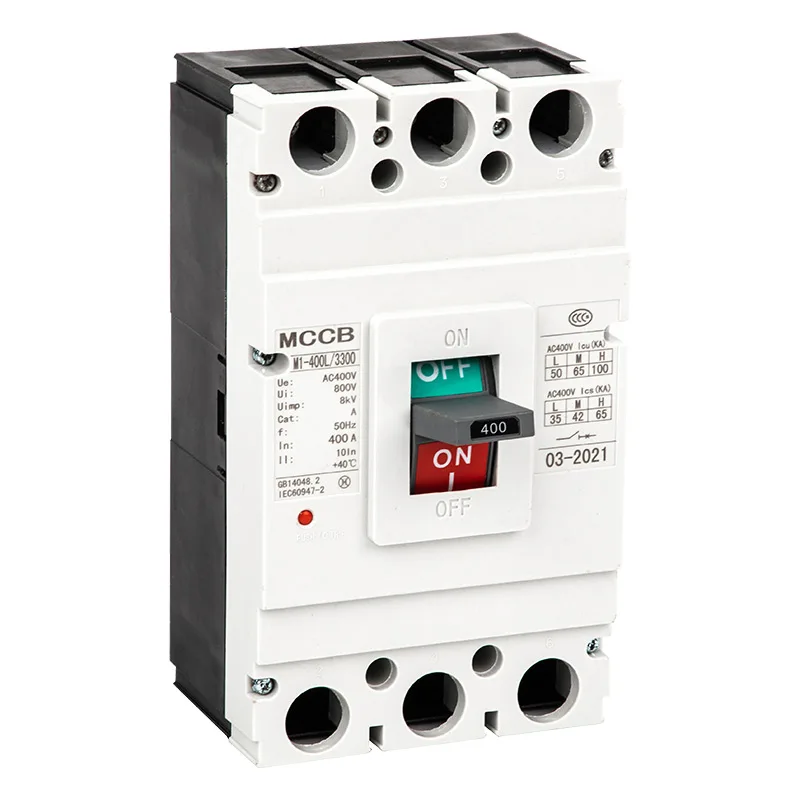

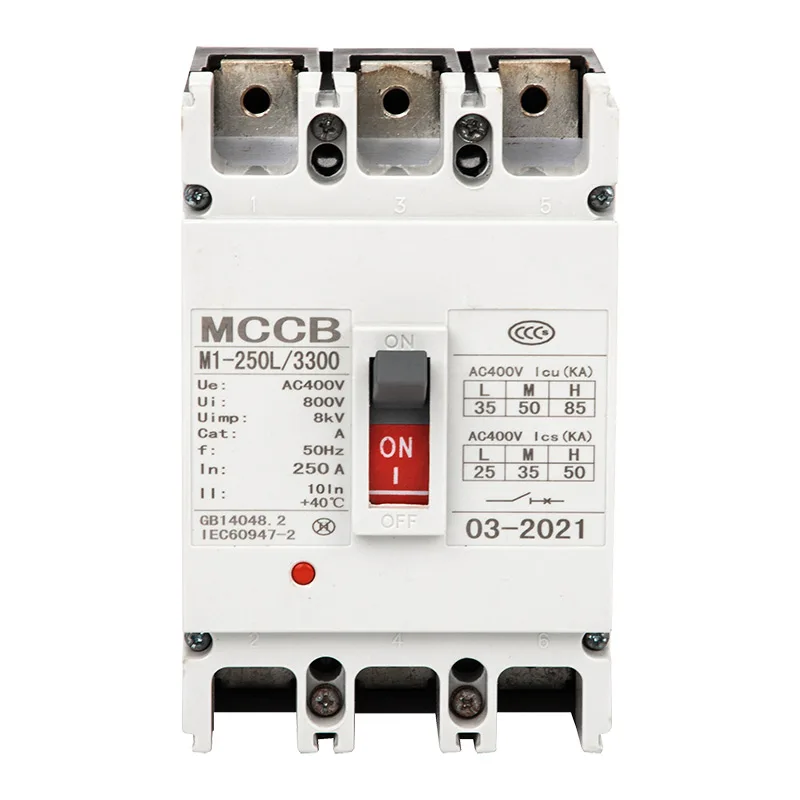

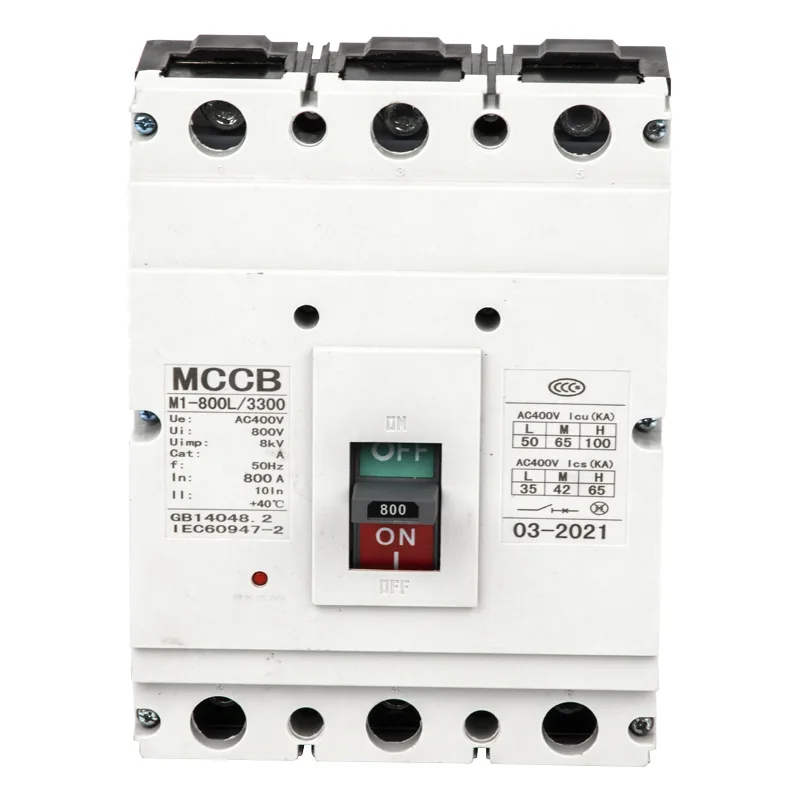

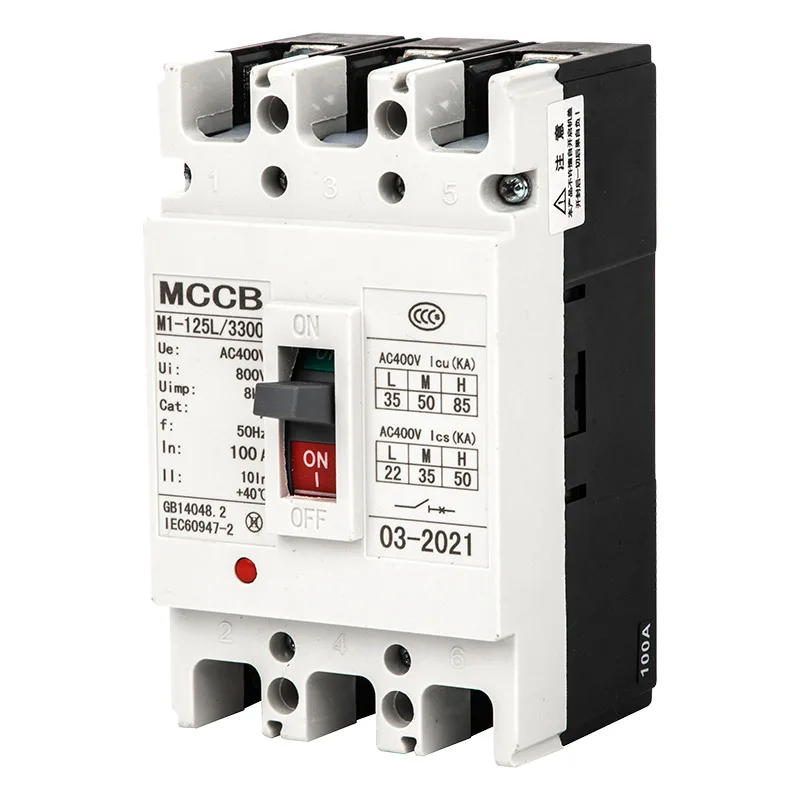

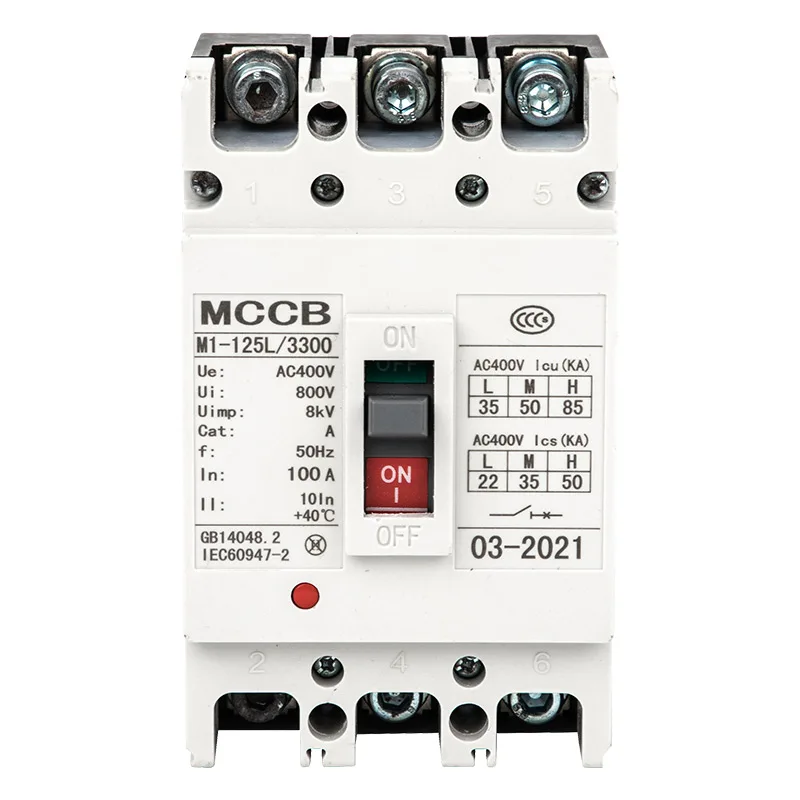

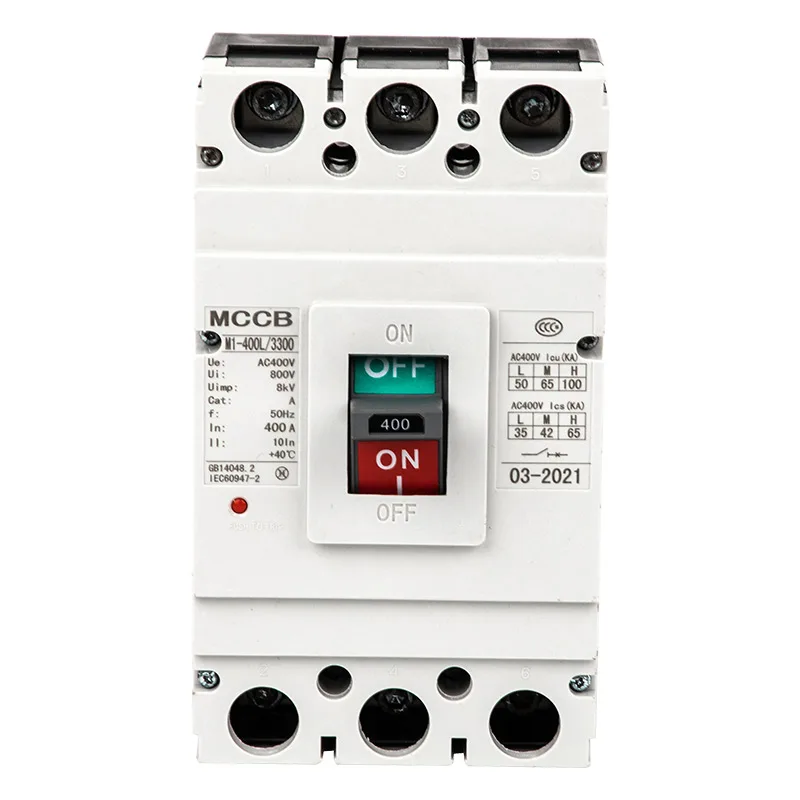

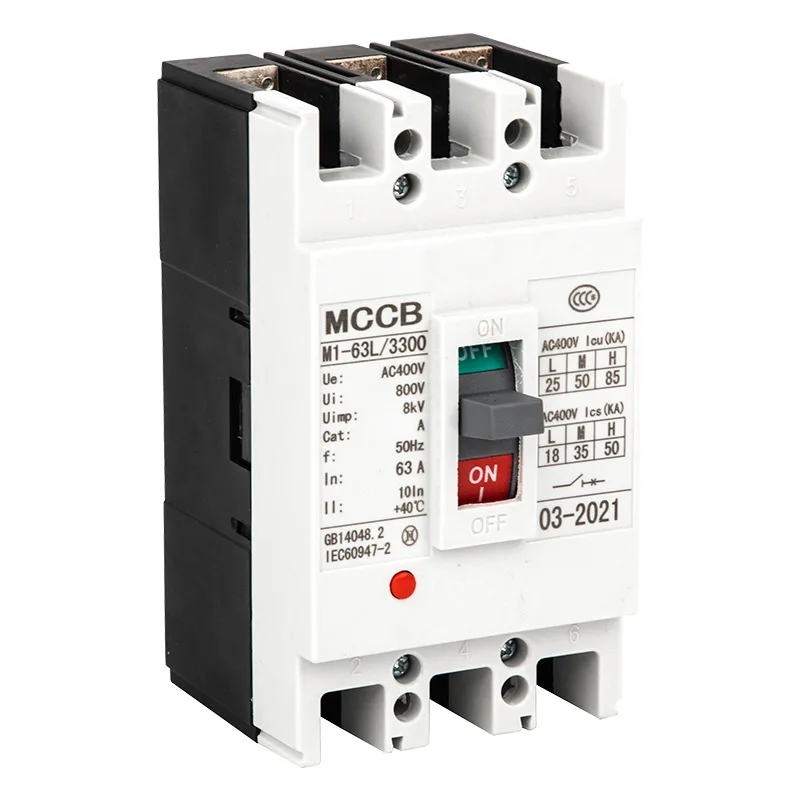

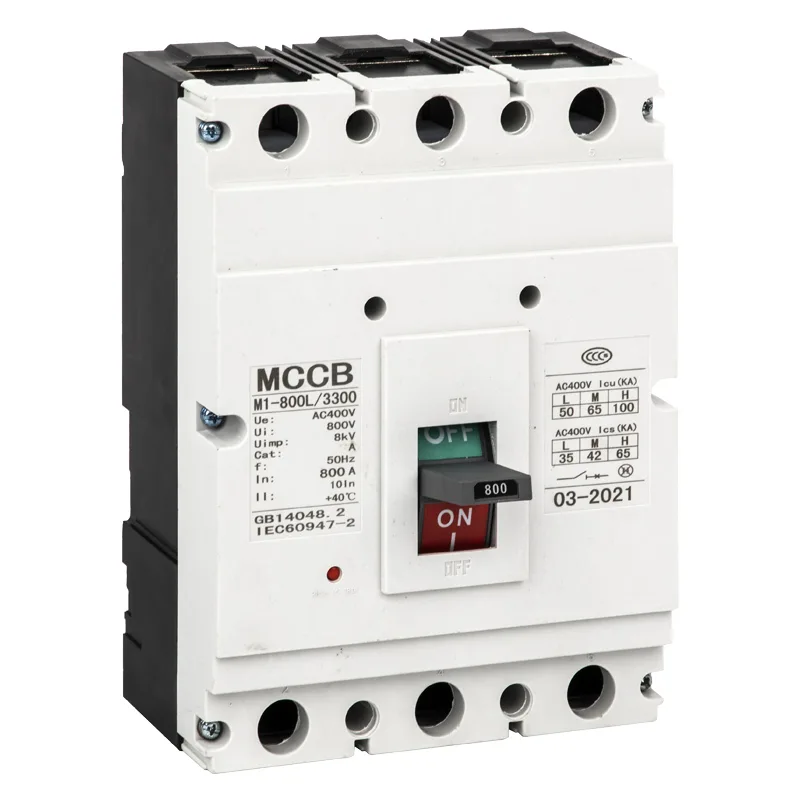

M1 Kompakt Tip Devre Kesici

XUCKY Electric, Çin'de büyük ölçekli bir M1 Kalıplı Kutulu Devre Kesici üreticisi ve tedarikçisidir. Uzun yıllardır Modüler Elektrik Terminal Ekipmanları konusunda uzmanlaştık. Ürünlerimiz iyi bir fiyat avantajına sahiptir ve Güney Amerika, Orta Doğu, Afrika, Güneydoğu Asya pazarlarının çoğunu kapsamaktadır. Çin'deki uzun vadeli ortağınız olmayı sabırsızlıkla bekliyoruz.


Uygulama Kapsamı

XUCKY Electric markasının M1 Kompakt Devre Kesicisi (M1, bundan sonra MCCB olarak anılacaktır), şirket tarafından uluslararası ileri teknoloji kullanılarak tasarlanıp geliştirilen yeni devre kesicilerdir. Devre kesiciler aşağıdaki özelliklere sahiptir: kompakt boyut, yüksek kesme kapasitesi, kısa ark mesafesi ve sarsılmaz, karada veya gemide uygulanan ideal ürünlerdir. Devre kesicinin nominal yalıtım voltajı 800V'dir (M1-63 için 500V), gücü dağıtmak ve devreyi ve gücü korumak için AC 50Hz / 60Hz dağıtım ağı, 690V nominal çalışma voltajı ve 1250A nominal akım için uygundur. Aşırı yük, kısa devre, düşük voltaj ve diğer arızalardan dolayı ekipmanın hasar görmesini önleyin. Ayrıca devrelerin seyrek dönüşümü ve motorun seyrek çalıştırılması, aşırı yük, kısa devre ve düşük gerilimin korunması için.

M1 devre kesici dikey (dik) veya yatay (enine) olarak monte edilebilir.

M1MCCB izolasyona uygundur ve sembolü " "'dir.

M1MCCB şu standarda uygundur: IEC 60947-2 "alçak gerilim anahtarlama donanımı ve kontrol ekipmanı, Bölüm 2: devre kesiciler."


Model ve anlam


Not:

Direğe göre dört türü sınıflandırır:

Tip A: Aşırı akım serbest bırakma bileşenleri olmayan N-kutbu ve N-kutbu baştan sona bağlanmıştır ve diğer üç kutupla birlikte açılıp kapanmaz;

B tipi: Aşırı akım serbest bırakma bileşenleri olmayan N-kutbu ve N-kutbu diğer üç kutupla birlikte hareket edebilir (kapanmadan önce N-kutbunun açılması);

Tip C: Aşırı akım serbest bırakma bileşenleri ile sabitlenmiş N-kutbu ve N-kutbu diğer üç kutupla birlikte hareket edebilir (kapanmadan önce N-kutbunun açılması);

D tipi: Aşırı akım serbest bırakma bileşenleri ile sabitlenmiş N-kutbu ve N-kutbu baştan sona bağlanmıştır ve diğer üç kutupla birlikte açılıp kapatılmaz.

Kodsuz dağıtım için devre kesici, 2'li motor koruması için devre kesici

Sapla doğrudan çalıştırma için kod yok; Elektrikle çalıştırma için P; Kolu döndürmek için Z.


Aşırı akım bobininin nominal akımına göre sınıflandırma:

M1-63 MCCB'de dokuz adet bulunur: 6, 10, 16, 20, 25, 32, 40, 50, 63 A;

M1-100 MCCB'de dokuz adet bulunur: 16, 20, 25, 32, 40, 50, 63, 80, 100 A;

M1-225 MCCB'de yedi adet bulunur: 100, 125, 140, 160, 180, 200, 225 A;

M1-400 MCCB'de beş adet bulunur: 225, 250, 315, 350, 400 A;

M1-630 MCCB'de üç adet bulunur: 400, 500, 630 A;

M1-800 MCCB'de üç adet bulunur: 630, 700, 800A;

M1-1250 MCCB'de üç adet bulunur: 800, 1000, 1250A.

Not: 6A yalnızca elektromanyetik (anlık) tiptedir, tavsiye edilen özellikler değildir.

Kablolama yöntemine göre: kablolama kartın önünde, kablolama kartın arkasında, kartın yerleştirme tipi.

Aşırı akım salınım düzenine göre: termodinamik-elektromanyetik (çift) tip, elektromanyetik (anlık) tip.

Kıyafetine göre kıyafetli ve kıyafetsiz olmak üzere iki çeşidi vardır.

Kıyafet, iç aksesuarları ve dış aksesuarları içerir: İç aksesuarlarda şönt bobini, düşük voltaj bobini, yardımcı kontak ve alarm kontağı bulunur. Dış aksesuarlar, döner kol çalıştırma mekanizması, güçle çalışan çalıştırma mekanizması vb.'dir.

Kırma kapasitesine göre: L-standart kırma tipi; M-saniye yüksek kırılma tipi; H-yüksek kırılma tipi


Normal çalışma koşulları

■ Ortam hava sıcaklığı: -5°C~+40°C ve 24 saatlik ortalama sıcaklık +35°C'nin altındadır.

■ Rakım: Kurulum sahasının rakımı 2000m'den fazla değildir.

■ Atmosfer koşulları: En yüksek sıcaklık +40°C'de havanın bağıl nemi %50'den fazla değildir; Düşük sıcaklıklarda bağıl nem daha yüksek olabilir. Maksimum ortalama bağıl nem %90, ortalama aylık minimum sıcaklık ise +25°C'dir ve jelin yüzeyindeki üründeki sıcaklık değişikliklerini dikkate alın.

■ Kirlilik Derecesi: 3.


Ana teknik parametreler


Açma modu ve aksesuar kodu, atlama mesafesi yatay ve dikey kurulumu içerir.

Aksesuar adı

Aksesuar kodu

Aksesuar kurulumu ve kurşun modu

Ani

kansız

serbest bırakmak

Çift

serbest bırakmak

63A, 100A

63A, 100A, 225A, 400A

630A

800A

1250A

2 kutuplu

3 kutuplu

4 kutuplu

3 kutuplu

4 kutuplu

3 kutuplu

3 kutuplu

Aksesuarsız

200

300

Alarm kontağı

208

308

——

Şönt serbest bırakma

210

310

Ön ödemeli sayaç

özel sürüm

210Y

310Y

Yardımcı kontak

220

320

Düşük gerilim serbest bırakma

230

330

Şönt serbest bırakma

240

340

——

Yardımcı kontak

240Y

340Y

Şönt serbest bırakma

250

350

——

——

——

——

Düşük gerilim serbest bırakma

250Y

350Y

İki set

yardımcı kontaklar

260

360

——

Yardımcı kontak,

Düşük gerilim serbest bırakma

270

370

——

Şönt serbest bırakma

218

318

——

——

——

——

Alarm kontağı

218Y

318Y

Yardımcı kontak,

Alarm kontağı

228

328

——

——

Düşük gerilim serbest bırakma,

Alarm kontağı

238

338

——

——

——

——

Şant serbest bırakma,

Yardımcı kontak

248

348

——

——

——

——

Alarm kontağı

248Y

348Y

Şant serbest bırakma,

Düşük gerilim serbest bırakma,

Alarm kontağı

258

358

——

——

——

——

——

İki takım yardımcı

kişiler, Alarm kontağı

268

368

——

——

Yardımcı kontak,

Düşük gerilim serbest bırakma,

Alarm kontağı

278

378

——






A. 200, elektromanyetik serbest bırakmalı devre kesici anlamına gelir; 300, termodinamik+elektromanyetik salınım anlamına gelir; ve 000, koruma ünitesi ve dahili aksesuarı olmayan devre kesici anlamına gelir.

B. 125, 250, 400, 2 kutuplu ürünlerde yalnızca 210, 220, 230, 310, 320, 330 bulunur.

C. Yalnızca M1-63, M1-100, M1-225, M1-400 ön ödemeli sayaç tahsisli sürümle.


Ana teknik indeks

1, Dağıtım için devre kesicinin anlık hareket karakteristiği ayar değeri 10In±%20, M1-1250 7In±%20'dir; Motor koruması için devre kesicinin anlık hareket karakteristiği ayar değeri 12In ± %20'dir.

2, Tablo 2'deki devre kesicinin nominal değeri.

3, +40°C ortam sıcaklığında, Tablo 3'te gösterilen dağıtım aşırı akım serbest bırakma eylemi özellikleri için devre kesici, Tablo 4'te gösterilen motor koruma aşırı akım serbest bırakma eylemi özellikleri için devre kesici.


Devre kesmenin nominal değeri

Modeli

Kutup

Nominal akım (A)

derecelendirildi

işletme

voltaj (V)

derecelendirildi

yalıtım

voltaj (V)

Nominal nihai kısa devre kesme kapasitesi (Icu)

Flashover

mesafe(mm)

Test voltajı (V)

Yoğun bakım (kA)

IC'ler (kA)

M1-63L

3

10、16、20、25、

32、40、50、63

400

500

400×1,10

25

18

0

M1-63M

3,4

50

35

M1-100L

3,4

16、20、25、32、40、

50、63、80、100

400

800

30

22

≤50

M1-100M

2,3,4

50

35

M1-100H

3

85

50

M1-100L

3,4

690

10

5

M1-100M

2,3,4

20

10

M1-225L

3,4

100、125、140、

160、180、200、225

400

800

35

25

M1-225M

2,3,4

50

35

M1-225H

3

85

50

M1-225L

3,4

690

10

5

M1-225M

2,3,4

20

10

M1-400L

3

225、250、315、

350, 400

400

800

50

35

≤100

M1-400M

3,4

65

42

M1-400H

3

100

65

M1-400L

3

690

15

8

M1-400M

3,4

20

10

M1-630L

3

400,500,630

400

800

50

35

M1-630M

3,4

65

42

M1-630H

3

100

65

M1-630L

3

6910

15

8

M1-630M

3,4

20

10

M1-800M

3

630、700、800

400

800

75

50

M1-800H

3

100

65

M1-800M

3

4690

30

15

M1-1250

3

800、1000、1250

400

800

85

42

M1-1250

3

690

25

12.5

Not: 2 kutuplu, 4 kutuplu devre kesiciler L, M, H olarak bölünmüştür, M tipi ile aynı kırılma indeksine sahiptirler.


Her kutup aynı anda açıldığında güç dağıtımı için devre kesicilerin aşırı akım salınımının ters zaman kesme eyleminin özellikleri

HAYIR.

Test akımı

G/GİRİŞ

Zamanı ayarla

Başlangıç ​​durumu

1

Geleneksel açmayan akım

1.05

2h(In>63A), 1h(In≤63A)

Soğuk

2

Geleneksel açmayan akım

1.30

2h(In>63A), 1h(In≤63A)

Test 1'den hemen sonra

Dağıtım için devre kesicinin anlık hareket karakteristiği ayar değeri 10In±%20, motor koruma için devre kesicinin anlık hareket karakteristiği ayar değeri 12In±%20'dir.


Her kutup aynı anda açıldığında motor koruması için devre kesicilerin aşırı akım bırakma işleminin ters zaman kesme eyleminin özellikleri

HAYIR.

G/GİRİŞ

Zamanı ayarla

Başlangıç ​​durumu

Açıklama

1

1.0

>2 saat

Soğuk



2

1.2

≤2 saat

Test 1'den hemen sonra



3

1.5

≤4 dk

Soğuk

10≤n≤225

≤8 dk

225 < ≤ 630'da

4

7.2

4s≤T≤10s

Soğuk

10≤In≤225

6s≤T≤20s

225 < ≤ 630'da


Ters zamanlı koruma karakteristik eğrisi


Sıcaklık değişikliklerinin değer kaybı faktörleri tablosu

Model/Katsayı/Sıcaklık

+40°C

+45°C

+50°C

+55°C

+60°C

M1-63

1

0.94

0.88

0.80

0.72

M1-100

1

0.95

0.89

0.84

0.76

M1-225

1

0.96

0.91

0.87

0.82

M1-400

1

0.94

0.84

0.80

0.73

M1-630

1

0.93

0.88

0.83

0.76

M1-800

1

0.93

0.88

0.83

0.76

M1-1250

1

0.88

0.83

0.79

0.76


Ana hat ve kurulum boyutları

panonun önündeki kabloların boyutu


Kartın arkasındaki kabloların boyutu


Takılabilir kablolamanın boyutu


Panelin önündeki kabloların boyutu


Modeli

H

H1

H2

M1-225L/2P

104

127

24

M1-225L/3P

86

110

24

M1-225M/3P

103

127

24

M1-225H/3P

103

127

24

M1-225M/4P

103

127

24

M1-225H/4P

103

127

24


Kartın arkasındaki kabloların boyutu


Takılabilir kablolamanın boyutu


Panelin önündeki kabloların boyutu


Modeli

H

H1

H2

M1-400L/3P

-

-

-

M1-400M/3P

-

-

-

M1-400H/3P

-

-

-

M1-400L/4P

-

-

-

M1-400M/4P

-

-

-

M1-400H/4P

-

-

-


Kartın arkasındaki kabloların boyutu


Takılabilir kablolamanın boyutu


Panelin önündeki kabloların boyutu


Modeli

H

H1

H2

M1-630M/3P

-

-

-

M1-630H/3P

-

-

-

M1-630M/4P

-

-

-

M1-630H/4P

-

-

-


Kartın arkasındaki kabloların boyutu


Takılabilir kablolamanın boyutu


Panelin önündeki kabloların boyutu


Modeli

H

H1

H2

M1-800H/3P

-

-

-

M1-800H/4P

-

-

-


Kartın arkasındaki kabloların boyutu


Takılabilir kablolamanın boyutu


Panelin önündeki kabloların boyutu


Devre kesicilerin aksesuarları

1.Devre kesicilerin dahili aksesuarı

1.1 Şant bırakma

Şönt bobininin nominal kontrol besleme voltajı: AC50Hz, 230V, 400; DC110V, 220V, 24V; %70~%110 arasında olduğunda devre kesiciyi güvenilir bir şekilde kırabilir.

Şönt bobinin nominal kontrol besleme voltajı DC24V olduğunda, bakır telin maksimum uzunluğu aşağıdaki gereksinimleri karşılamalıdır.

Anma kontrolü

besleme gerilimi Uc(DC24V)/İletken alanı

1,5 mm²

2,5 mm²

%100 Uc

%85 Uc

150 m

100m

250m

160m


Yukarıdaki tablonun gereklilikleri karşılanmıyorsa şönt serbest bırakma kontrol devresinin aşağıdaki şekil kullanılarak tasarlanması önerilir.


1.2 Düşük gerilim bobini

Güç kaynağı voltajı, aralığın %70 ila %35'i arasındaki düşük voltaj bırakma anma gerilimine düştüğünde, düşük voltaj bırakma devre kesicisi güvenilir bir şekilde kesilir; Besleme gerilimi, nominal gerilim düşük gerilim salınımının %35'inin altında olduğunda, devre kesicinin kapanmasını önlemek için düşük gerilim salınımı; besleme gerilimi, düşük gerilim bobininin nominal geriliminin %85'inden yüksek olduğunda, düşük gerilim bobini, devre kesicinin kapalı olmasını sağlar. Düşük gerilim bültenleri AC50Hz, 230V, 400V olarak derecelendirilmiştir.

Özel Not: Düşük voltaj serbest bırakmalı devre kesici, yalnızca normal olarak açılıp kapanabilen nominal voltajlı düşük voltajda.


1.3 Ön ödemeli sayaç özel sürümü

Ön ödemeli ölçüm cihazının nominal çalışma voltajı Ue, AC230/50Hz'dir ve normal olarak (%65 ~ %110) Ue aralığında çalışabilir. Ctrl kesildiğinde, devre kesicinin açılması 0,5s ~ 2s gecikecektir.Ön ödemeli sayacın özel serbest bırakma devre şeması


1.4 Tablo 5'teki yardımcı kontakların ve alarm kontaklarının nominal değeri

sınıflandırma

Geleneksel termal akım (Ith)

Nominal akım ne zaman

AC 400V Evet (AC-15)

Nominal akım ne zaman

DC 220V Yani(DC-13)

Yardımcı kontak

3

0.4

0.15

Alarm kontağı

3

0.3

0.15


A. Yardımcı kontak


B. Alarm kontağı

Alarm kontakları, devre kesici normal şekilde açılıp kapandığında hareket etmez; alarm kontakları, yalnızca serbest açma veya arıza açma sonrasında normal açılma ve normal kapanma arasında geçiş yapar.


2. Devre Kesiciler için Harici Aksesuar

2.1 Motorun çalışma mekanizması. Nominal değer ve kod Tablo 6'da gösterilmektedir.

Kategori/Model

M1-63. 125. 250

M1-400. 630.800.1250

Yapı türü

Elektromıknatıs

Motor

AC voltaj kodu

AC50Hz, 230V, 400

AC50Hz, 230V, 400

DC voltaj kodu

DC110V, 220V

DC110V, 220V

NOT: Elektrikli çalıştırma mekanizmalı devre kesicinin açmasından sonra, elektrikli çalıştırma mekanizması devre kesiciyi tekrar tokalamalı, daha sonra kapanmalıdır.



M1-63、100、225 elektrikli çalıştırma mekanizmasının (AC) açılması ve kapanmasının prensip şeması


M1-400、630、800、1250 elektrikli çalıştırma mekanizmasının (AC) açılması ve kapanmasının prensip şeması


2.2 Tablo 10'da gösterilen manuel çalıştırma mekanizmasının montaj boyutları

M1-63~800'ün kol montaj deliğinin şeması


Devre kesicinin elektrikli/manuel çalıştırma mekanizmasının toplam yüksekliği (mm)(Tablo 12'de gösterilmiştir)

Modeli

Toplam elektrik yüksekliği

çalışma mekanizması H

Kurulum boyutları

manuel çalıştırma mekanizması H

M1-63L

155

49

M1-63M/saat

164

49

M1-100L

152

51

M1-100M/saat

170

51

M1-225L

182

54

M1-225M/saat

199

54

M1-400L/M/H

255

88

M1-630M/SAAT

262

89

M1-800M/saat

261

96

M1-1250H

290

103


M1 Serisi Kompakt Şalterin Hızlı Seçim Tablosu


İlgili harfler

İşlev adı

Modele karşılık gelen fonksiyon

a

Modelin özellikleri

M1 Kalıplanmış Kutulu Devre Kesici

b

Çerçeve anma akımı kodu

63A、100A、225A、400A、630A、800A、1250A

c

Kesme kapasitesi karakteristiği

kod

L-standart kırma tipi;

M-saniye yüksek kırılma tipi;

H-yüksek kırılma tipi

d

Çalışma modu kodu

Tutamaç işlemi için kod yok;

Elektrikle çalıştırma için P;

Kolun döndürülmesi işlemi için Z

e

Kutup

2-iki kutuplu;

3-üç kutuplu;

4-dört kutuplu

f

Sürüm adı

2 Elektromanyetik salınım;

3 Çift sürüm

g

Aksesuar

00 Aksesuarsız

08 Alarm kontağı

10 Şant bırakma

20 Yardımcı kontak

30 Düşük gerilim bobini

40 Şönt bobini, Yardımcı kontak

50 Şönt bobini, Düşük gerilim bobini

60 İki takım yardımcı kontak

70 Yardımcı kontak, Düşük gerilim bobini

18 Şönt bobini, Alarm kontağı

28 Yardımcı kontak, Alarm kontağı

38 Düşük gerilim bobini, Alarm kontağı

48 Şönt bobini, Yardımcı kontak, Alarm kontağı

58 Şönt bobini, Düşük gerilim bobini, Alarm kontağı

68 İki takım yardımcı kontak, Alarm kontağı

78 Yardımcı kontak, Düşük gerilim bobini, Alarm kontağı

10Y Ön ödemeli sayaç özel sürümü

40Y Ön ödemeli sayaca özel serbest bırakma, Yardımcı kontak

50Y Ön ödemeli sayaca özel koruma, Yardımcı kontak, Düşük gerilim bobini

18Y Ön ödemeli sayaca özel sürüm, Alarm kontağı

48Y Ön ödemeli sayaca özel serbest bırakma, Yardımcı kontak, Alarm kontağı

58Y Ön ödemeli sayaca özel koruma, Düşük gerilim koruma, Alarm kontağı

h

Başvuru

Dağıtım için kod yok;

2 motor koruması için

i

Geleneksel ürünler

Kod yok;

Şeffaf kapaklı ürünler için T

j

Amperaj

10,16,20,25,32,63,80,100,125,160,180,200,225,250,315,350,400,500,630,700,800,10 00、1250


Örnek: M1-100L / 33102 63A, M1 tipi kompakt devre kesici anlamına gelir, çerçeve nominal akımı 100A, kesme kapasitesi standart tiptir, kolla çalıştırma, 3 kutuplu, çift açma, şönt açmalı, motor koruması için, nominal akım 63A .

Seçim, kurulum ve kullanım, ürün kılavuzuna veya ilgili ulusal standartlara uygun olmalıdır.

Not: 4P devre kesicinin N-kutup tipi, varsayılan olarak B tipi olarak belirtilmeyen A tipi, B tipi olarak bölünmüştür.





Sıcak Etiketler: M1 Kompakt Devre Kesici, Çin, Üretici, Tedarikçi, Fabrika
Talep Gönder
İletişim bilgileri
Müşterilere kaliteli ürünler sunmaya çalışıyoruz. Bilgi, Numune ve Teklif İsteyin, Bize Ulaşın!
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
