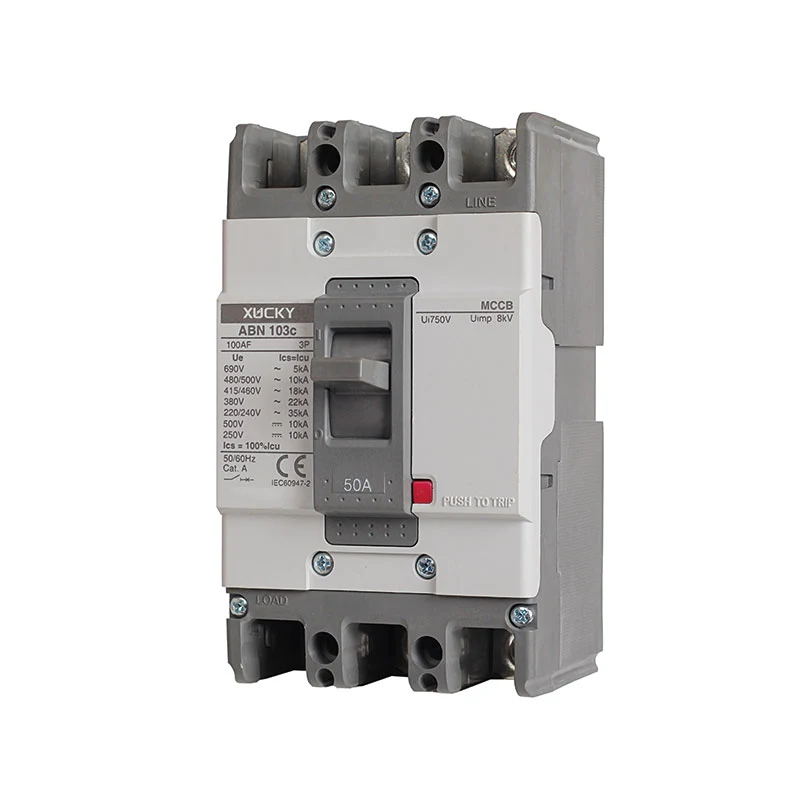

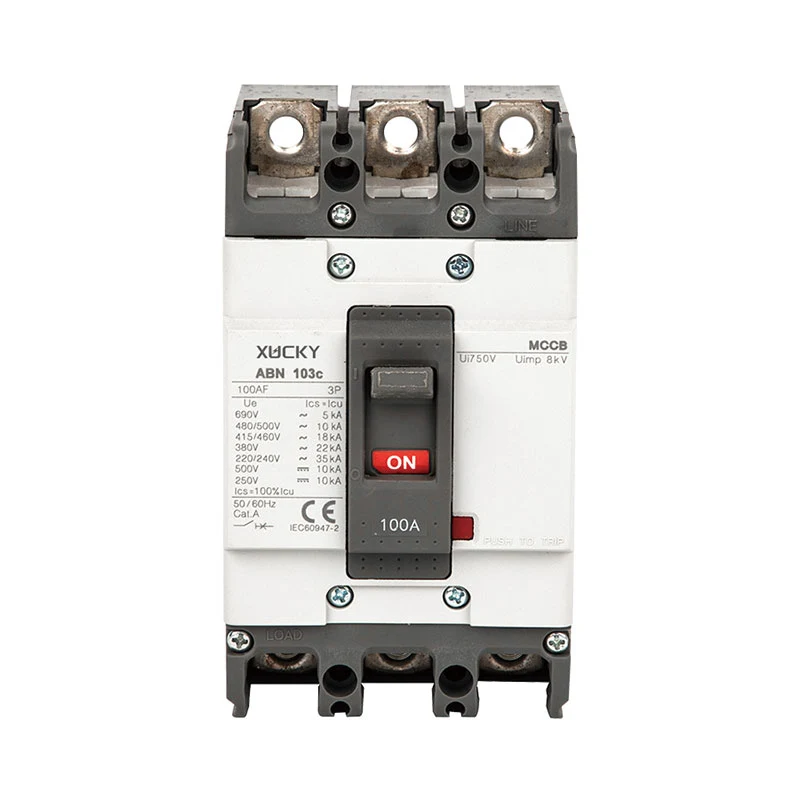

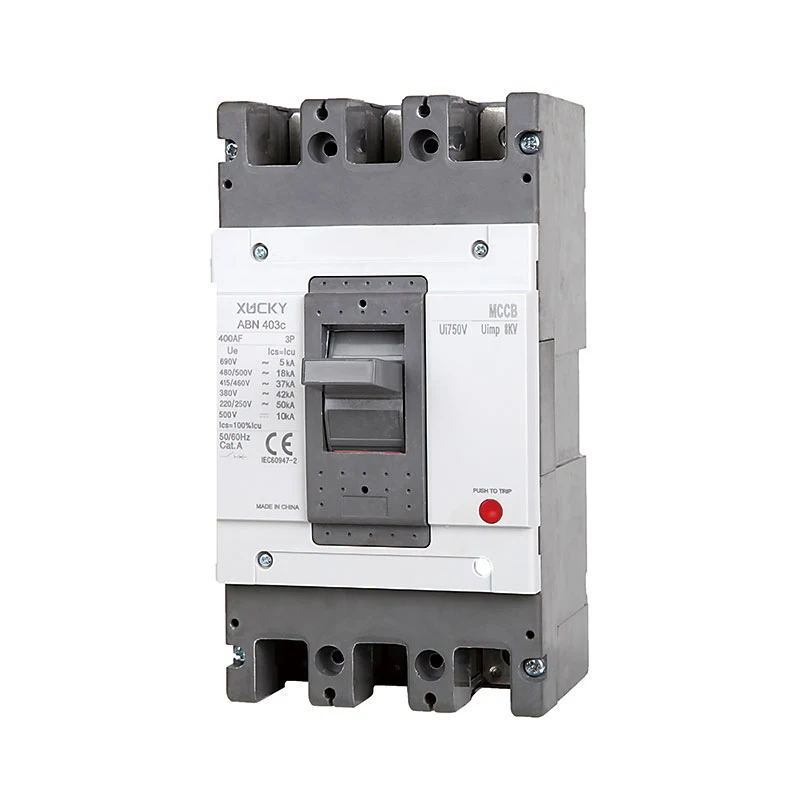

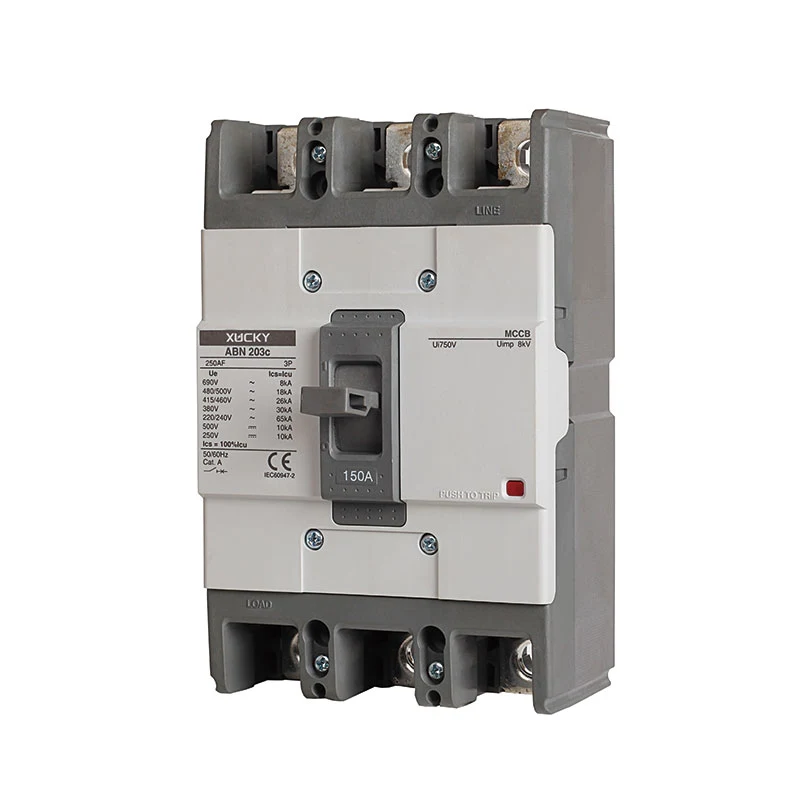

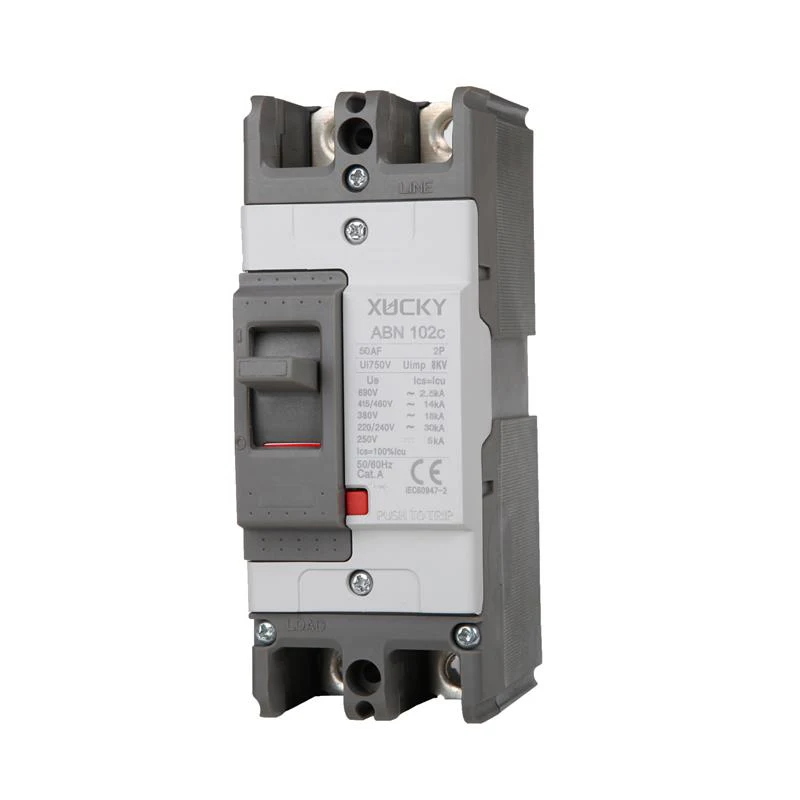

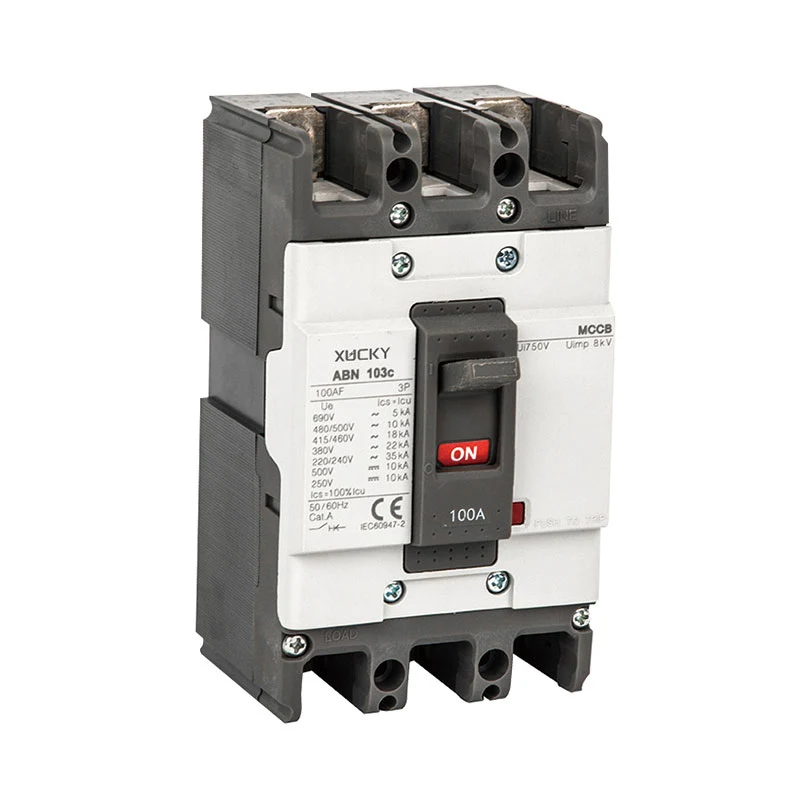

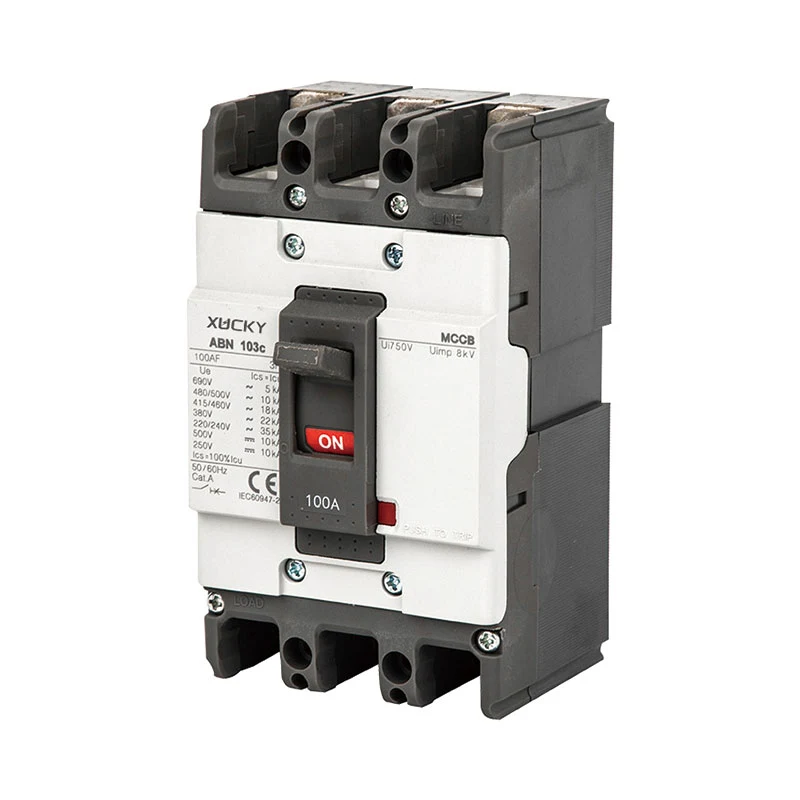

M8 Kompakt Tip Devre Kesici

XUCKY Electric, yaygın olarak ABN serisi MCCB olarak bilinen M8 Kalıplı Kutulu Devre Kesici konusunda uzmanlaşmış, Çin'in önde gelen üreticisi ve ihracatçısıdır. Dünya çapındaki müşterilerimizin farklı ihtiyaçlarını karşılayacak geniş bir ürün yelpazemiz var. Üstün kaliteye, yenilikçi teknolojiye ve mükemmel müşteri hizmetlerine olan bağlılığımız bizi sektörümüzde öne çıkarıyor.

M8 Kompakt Devre Kesici, hattın dönüştürülmesi ve motorun seyrek çalıştırılması için kullanılabilir. Ayrıca voltaj altında voltaj kaybını önlemek için koruma fonksiyonuna sahip aksesuarların takılması için de takılabilir. Ürün, ön panel ve arka panel ile bağlantı hattı kurabilir, ayrıca uzaktan kontrol etmek için elle çalıştırma aparatı veya motor çalıştırma aparatı ile donatılabilir.

İLE İLGİLİ		50AF	100AF	250AF
Tip		N tipi	N tipi	N tipi
Tip ve Kutup	3 Kutuplu	ABN53C	ABN103C	ABN203C
Anma akımı, In	A	15.20.30.40.50	15.20.30.40.50.60.75.100	100.125.150.175.200.225.250
Nominal çalışma voltajı, Ue	AM(V)	690	690	690
	DC(V)	500	500	500
Nominal izolasyon voltajı, Ui	V	750	750	750
Nominal darbe dayanım gerilimi, Uimp	kV	8	8	8
Nominal kısa devre kesme kapasitesi(Icu) kA (Sym),KSC8321,IEC 60947-2
klima	690V	2.5	5	8
	480/500V	7.5	10	18
	415/460V	14	18	26
	380V	18	22	30
	220/250V	30	35	65
DC	500V(3P)	5	10	10
	250V(2P)	5	10	10
ICs=%xIcu		100	100	100
Boyutlar(mm)	GxYxD	75x130x60mm	75x130x60mm	105x165x60mm
	a	75	75	105
	b	130	130	165
	c1	60	60	60
	c2	64	64	64
	d	82	82	87
Ağırlık, kg	Standart	0.7	0.7	1.2

Kalıplanmış Kutulu Devre Kesici Değerleri

Kalıplanmış devre kesiciler (MCCB'ler), performanslarını ve farklı uygulamalara uygunluklarını belirleyen çeşitli derecelendirmelere sahiptir. Ana kalıplı kutu devre kesici derecelendirmelerinden bazıları şunlardır:

• Nominal Akım (In)aşırı yük koruması devrilme noktasına ulaştığında aşan değerdir. Bu değerleri MCCB'de değiştirebilirsiniz.
• Nominal Çerçeve Akımı (Inm)MCCB'nin maksimum kapasite değeridir ve fiziksel formunu belirler.
• Nominal Yalıtım Gerilimi (Ui)Yapılan testlerle kanıtlandığı gibi, MCCB'lerin kullanabileceği maksimum akımdır. Kullanım sırasında tahsis edilmiş bir güvenlik payı sağlamak için nominal çalışma voltajından daha yüksektir.
• Nominal çalışma voltajı (Ue)MCCB'nin kesintisiz çalışma voltajıdır. Bu genellikle sistem voltajının standart seviyesine eşit veya ona yakındır.
• Çalışma kısa devre kesme kapasitesi (Ics)MCCB'nin kalıcı hasar olmadan açabileceği maksimum arıza akımıdır. Arıza kesintisinden sonra limitleri aşmamak kaydıyla MCCB'yi kullanmaya devam edebilirsiniz.
• Mekanik ömürcihazı arızalanmadan önce manuel olarak kaç kez çalıştırabileceğinizdir. Elektrik ömrü, MCCB'nin tamamen kullanılamaz hale gelmeden önce kaç kez açabileceği tahmini sayıdır.

Avantajları:

● Yüksek Performans: M8 ABN serisi, ciddi arıza koşullarında bile güvenilir performans sağlayan yüksek kesme kapasitesiyle bilinir.

● Dayanıklılık: Yüksek kaliteli malzemeler ve gelişmiş üretim süreçleriyle üretilen bu devre kesiciler, uzun hizmet ömrü ve sağlam yapı sunar.

● Güvenlik: Uluslararası güvenlik standartlarına uygundurlar ve kullanıcılara elektrik sistemlerinin korunduğunu bilmenin rahatlığını sağlarlar.

● Çok yönlülük: Endüstriyel, ticari ve konut ortamları da dahil olmak üzere çok çeşitli uygulamalara uygundur.

● Uygun Maliyet: Verimli tasarım ve güvenilir çalışma, elektrik sistemi bakımı ve arıza süresiyle ilişkili genel maliyetlerin azaltılmasına yardımcı olur.
