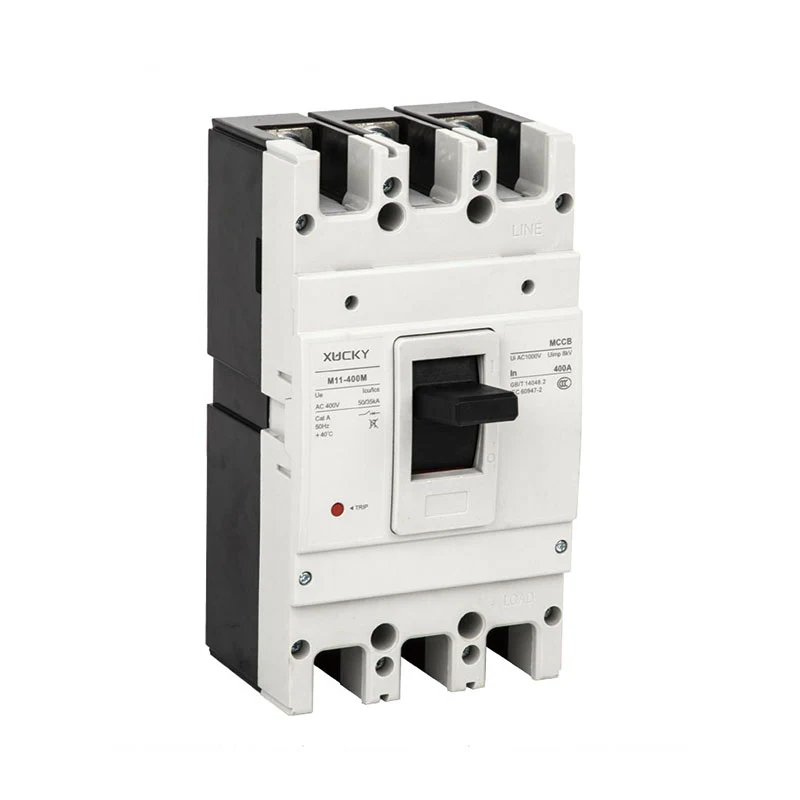

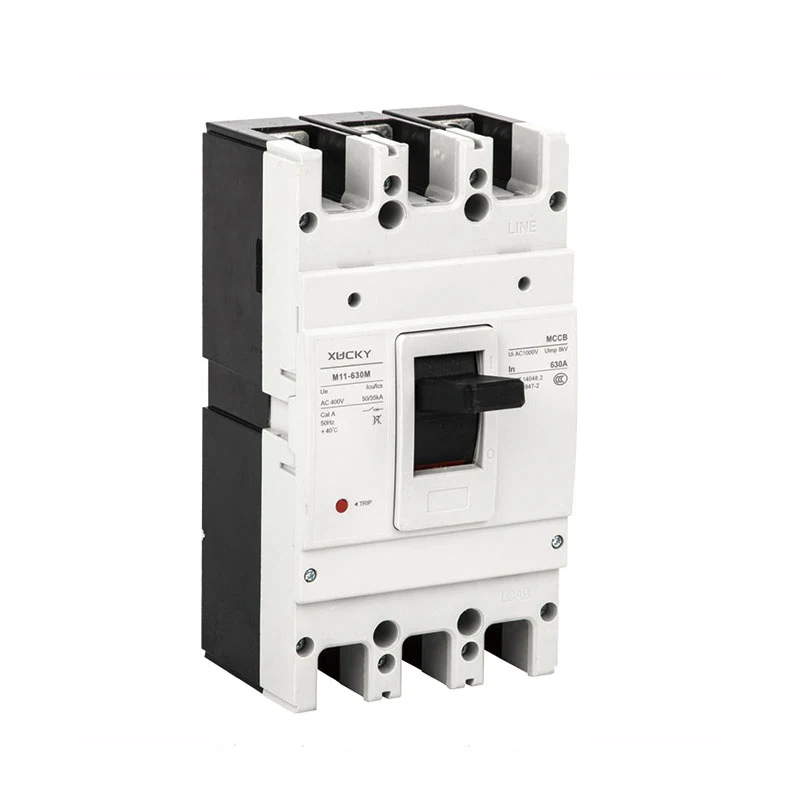

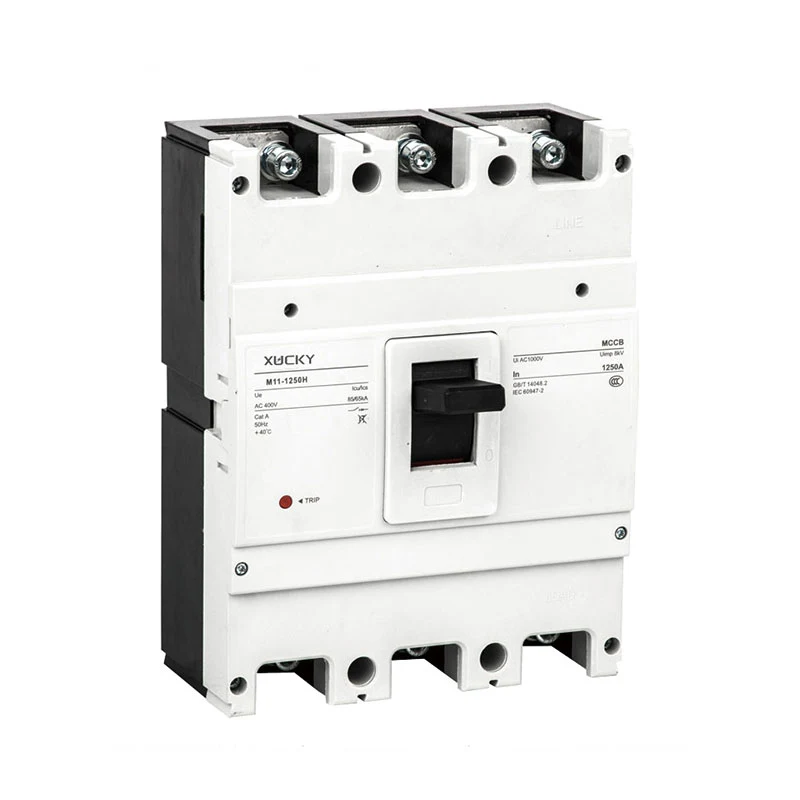

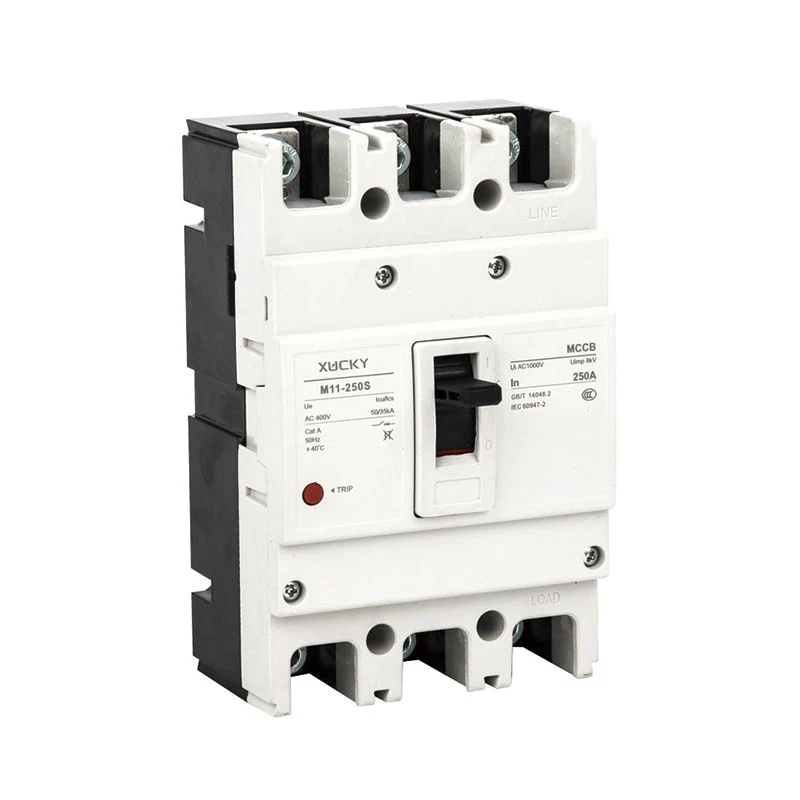

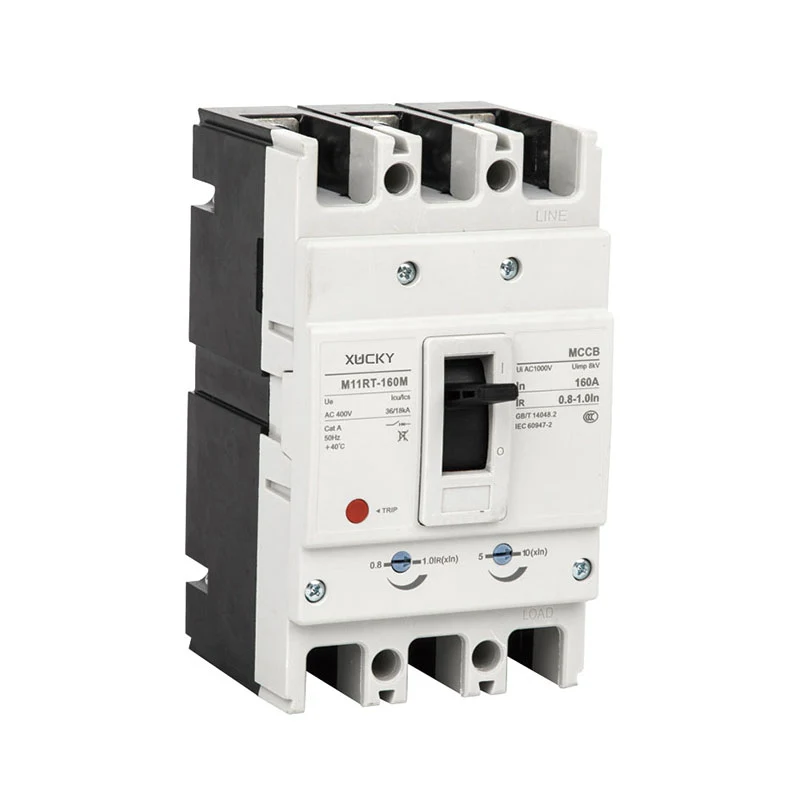

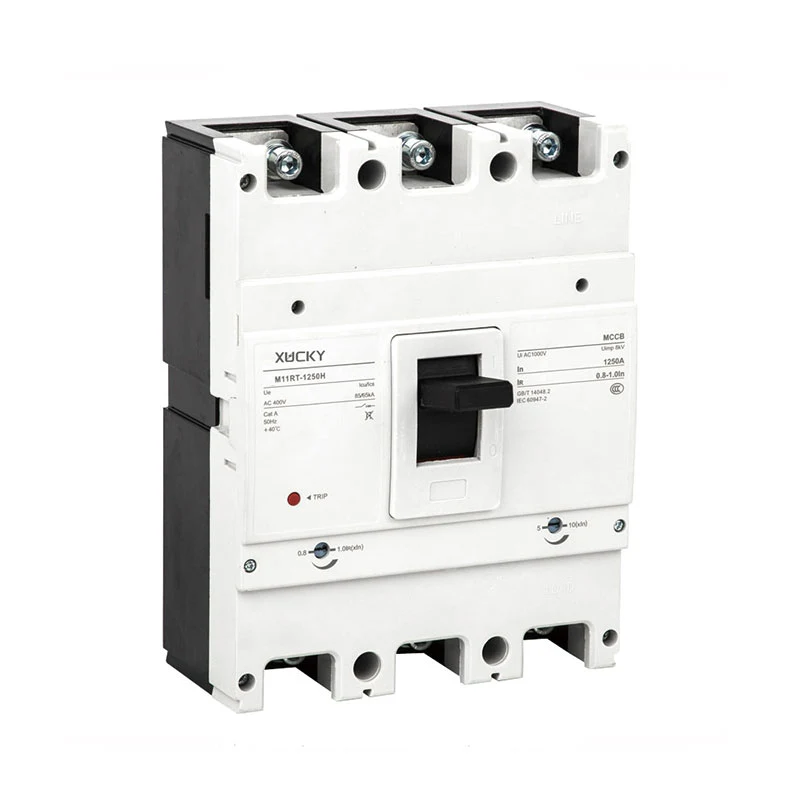

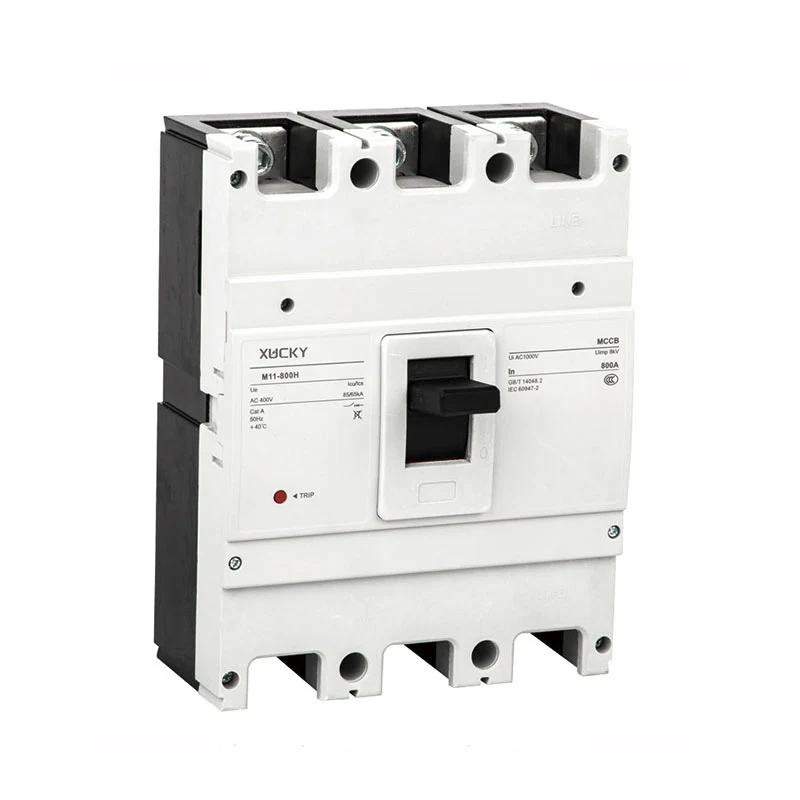

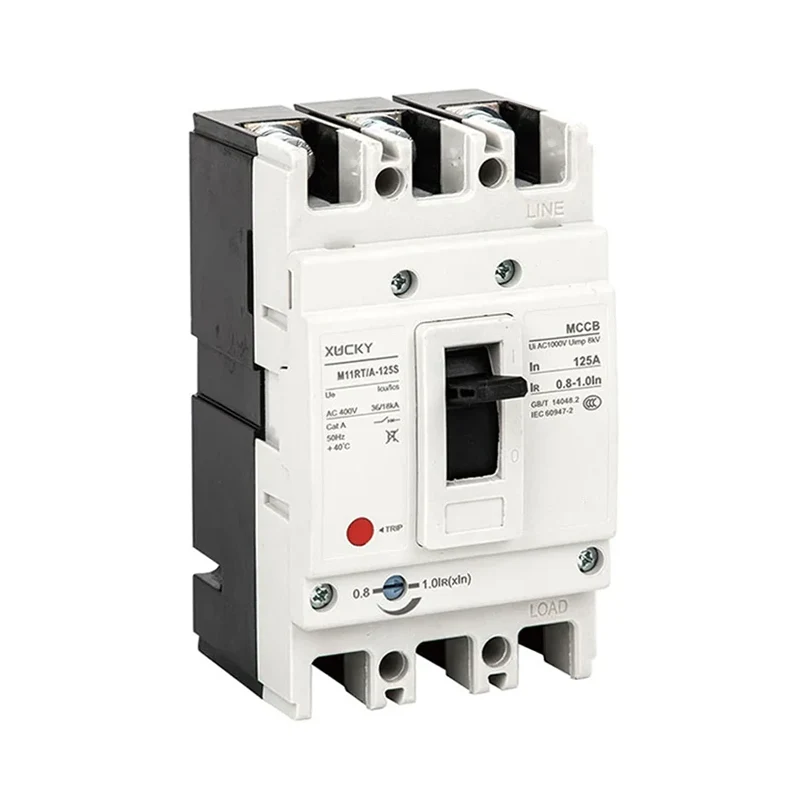

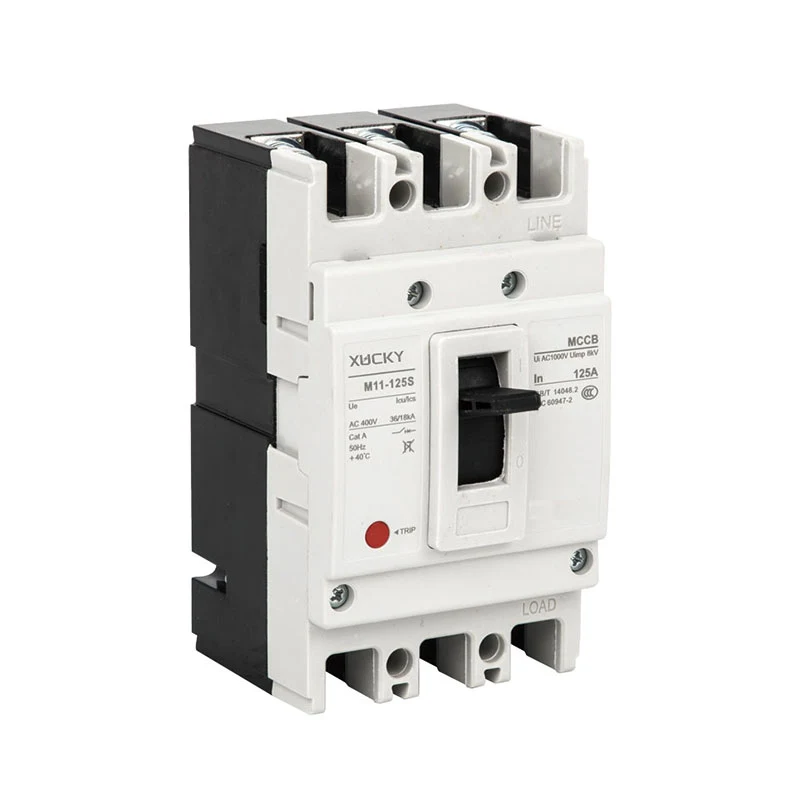

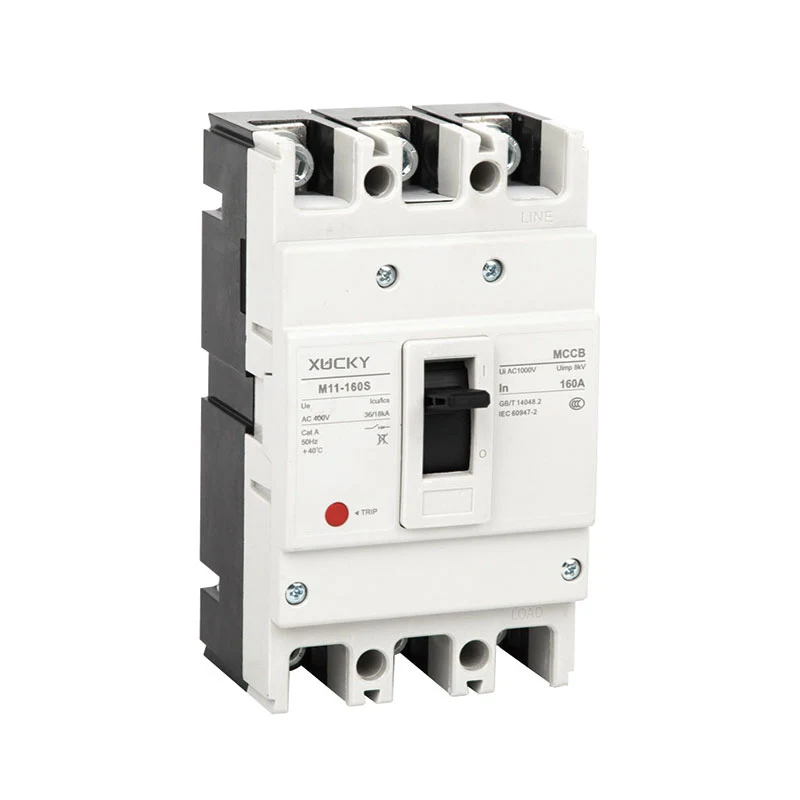

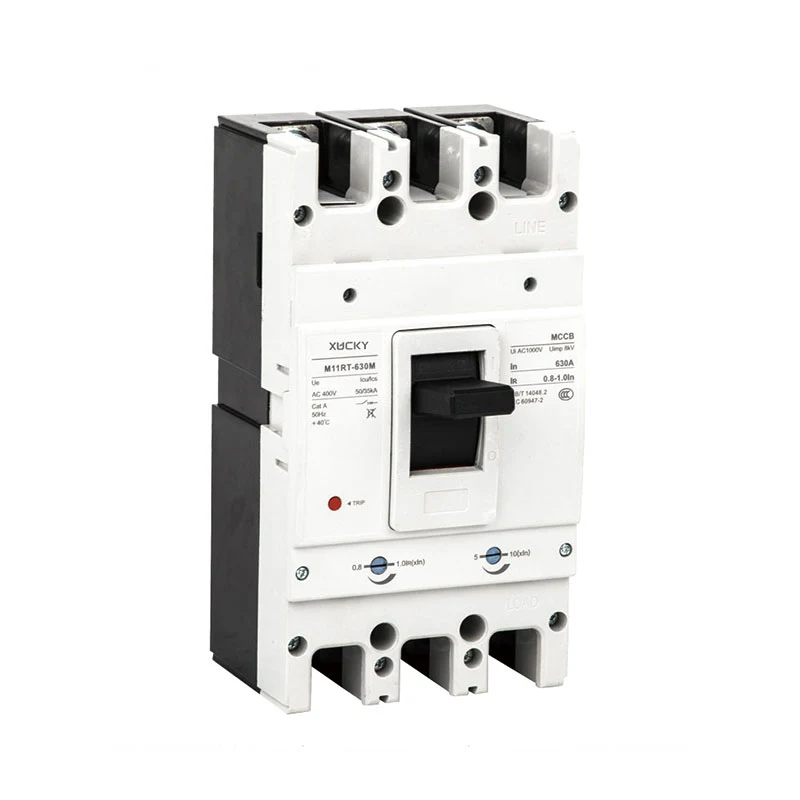

M11 Kompakt Tip Devre Kesici

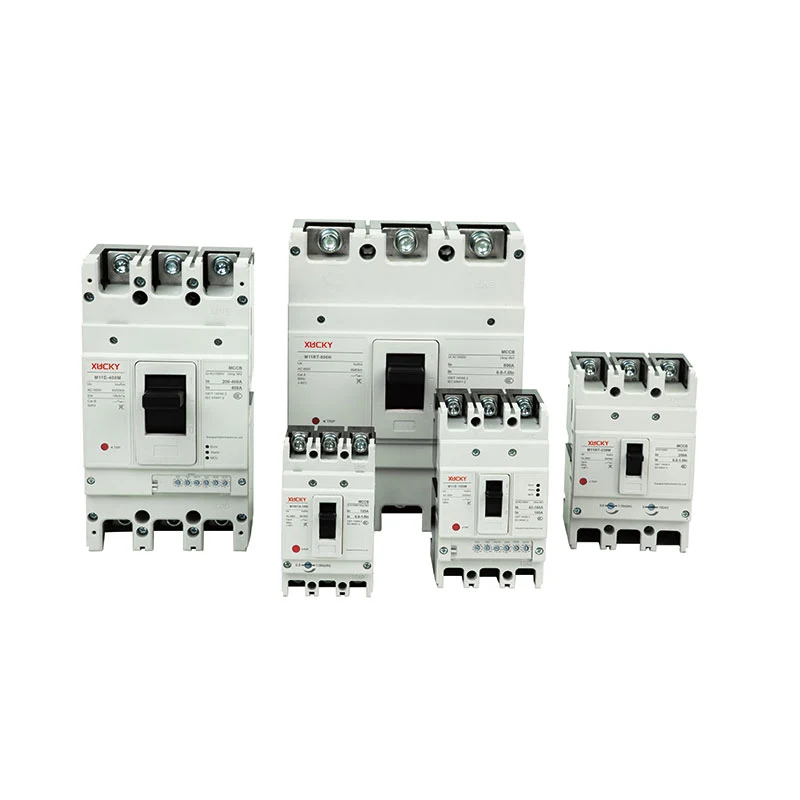

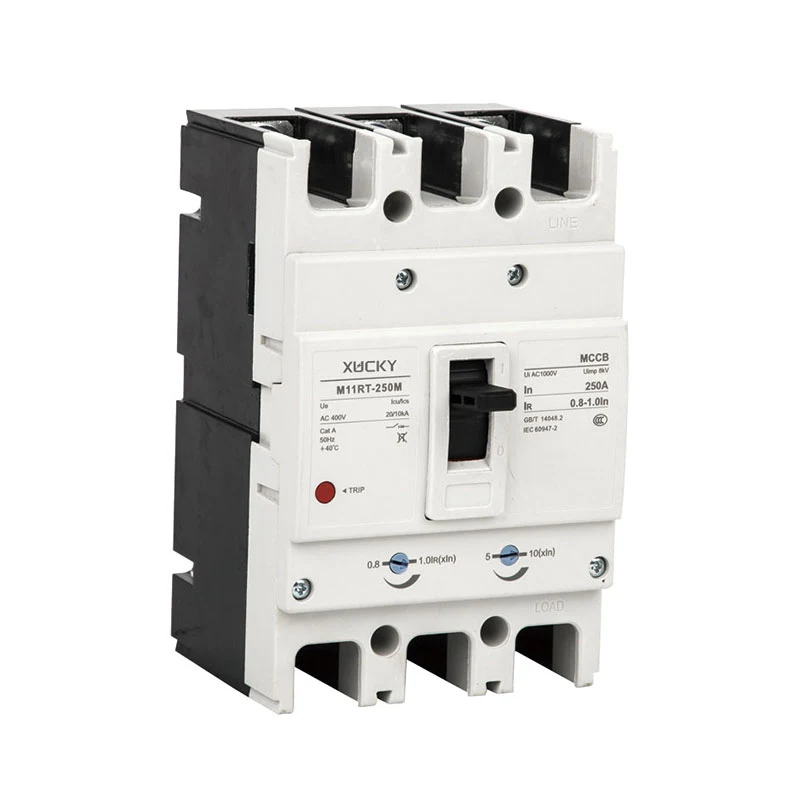

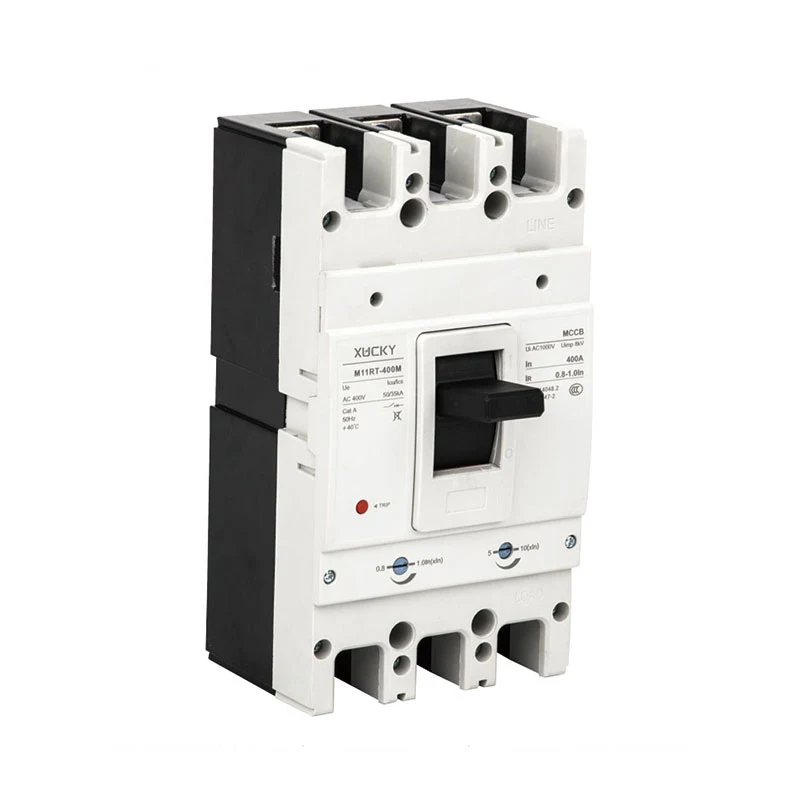

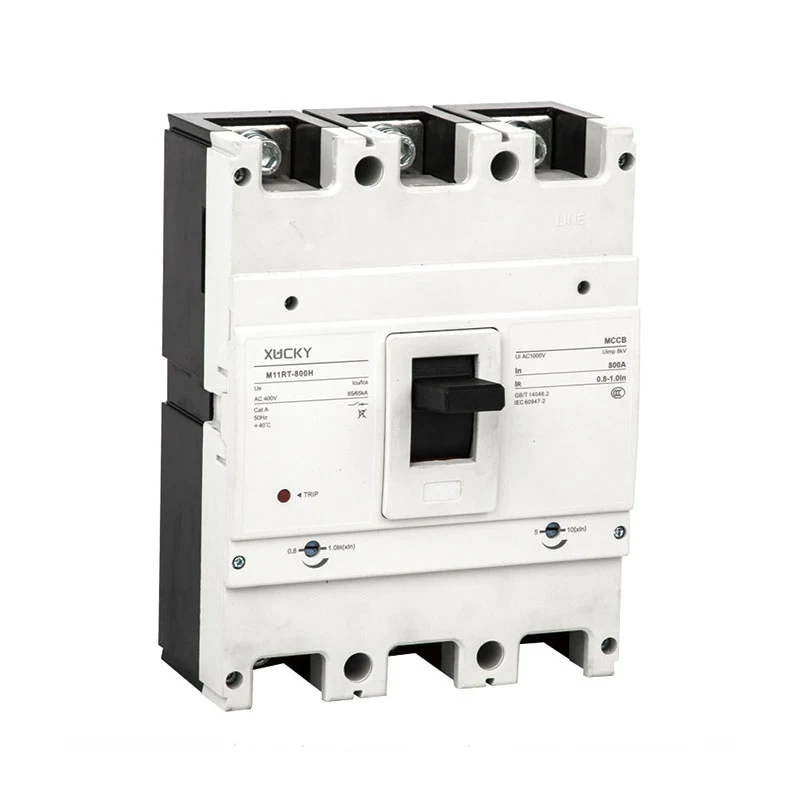

Toptan M11 Kompakt Devre Kesici Üreticisi M11, M11LY, M11RT, M11E ve M11EL serisi devre kesiciler, şirket tarafından araştırılan ve geliştirilen, benzer uluslararası ürünlerin avantajları ve iç ve dış pazarların talebi ile birleştirilmiş yeni yükseltilmiş devre kesicilerdir.

1000V'a kadar izolasyon voltajına sahip devre kesici, AC50Hz dağıtım sistemleri, nominal çalışma voltajı 690V ve 10A-1250A arası nominal çalışma akımı için geçerlidir; elektrik enerjisi enerjisini dağıtmak, devreleri ve güç ekipmanını aşırı yüke, kısa devreye karşı korumak için kullanılır. voltaj vb., ayrıca motorun seyrek çalıştırılması için de kullanılabilir ve onu aşırı yükten, kısa devreden veya düşük voltajdan korur.

Küçük boyutu, yüksek kırılma, kısa flashover vb. özellikleriyle kullanıcılar için ideal bir üründür. Dikey olarak monte edilebilir veya yatay olarak monte edilebilir.

M11DC serisi DC kompakt tip devre kesici (bundan sonra devre kesici olarak anılacaktır), elektrik enerjisi enerjisini dağıtmak, devreleri ve güç ekipmanını darbelere karşı korumak için kullanılan, DC 1000V'ye kadar ve nominal akım 10~800A'ya kadar olan DC sistemleri için uygundur. aşırı yük, kısa devre vb.

Ürünler alttan ve üstten tellerle beslenebilmektedir ve polaritesizdir.

IEC 60947-2, GB14048.2 vb. standartlara uygundur.

Ürün özellikleri

Özellik 1: akım sınırlama kapasitesi

Akım sınırlama, döngüdeki kısa devre akımının artışının sınırını ifade eder ve M11 tarafından korunan döngüde, kısa devre akımının tepe değeri ve devredeki I2t enerjisi beklenen değerden çok daha küçük olacaktır.

U şeklinde sabit kontak

Benzersiz U şeklindeki sabit kontak, ön kırma teknolojisine ulaşabilir:

Ön kesme teknolojisi olarak adlandırılan teknoloji, kontak sisteminden kısa devre akımı geçtiğinde, U şeklindeki sabit kontak ve hareketli kontak tarafından üretilen elektrik gücünün birbirini dışladığı anlamına gelir. Kısa devre akımı ne kadar büyük olursa, elektromotor kuvvetin itme kuvveti de o kadar büyük olur ve kısa devre akımıyla birlikte aynı anda üretilir. Açma eylemi meydana gelmeden önce, elektrodinamik itme kuvveti, kısa devre akımının artışını bastırma amacına ulaşmak için arkı artırarak aralarındaki eşdeğer direnci artırarak sabit ve hareketli kontak ayrımını yapabilir.

Özellik 2: modüler aksesuarlar

◆ Aksesuar: Aynı çerçevedeki devre kesiciler, kesme kapasitesi ve nominal akımdan bağımsız olarak aynı boyutlara sahiptir;Aksesuar: Kullanıcılar serbestçe

◆ devre kesicilerin fonksiyonlarını ihtiyaçlarına göre seçin ve genişletin

◆ Modüler aksesuarlar, sıcak hattın çalıştırılması ve kurulumu kolay olan yalıtım fonksiyonuna sahiptir.

Özellik 3: minyatürleştirilmiş çerçeve

5 çerçeve boyutu: 125 tip, 160 tip, 250 tip, 630 tip, 800 tip, 1250 tip

M11 serisinin anma akımı 10A~1250A

Özellik 4: kontak itme cihazı (patentli teknoloji)

Buluşun benimsediği teknik şema şöyledir:

Şekil 1'de gösterildiği gibi, yeni kontak cihazı temel olarak sabit kontak, hareketli kontak, şaft 1, şaft 2, şaft 3 ve yaylardan oluşur;

Devre kesici kapalı durumdayken mil 2 yay açısının sağ tarafına etki eder; Devre kesici büyük bir arıza akımına sahip olduğunda, hareketli kontak akımın kendisi tarafından üretilen elektriksel itmeye maruz kalacak ve şaft 2, hareketli kontak ile yay açısının tepesine döndüğünde şaft 1'in merkezi ile birlikte dönecektir. yukarıya doğru hızla dönecek şekilde hareketli kontak yapar ve yayın tepkisi üzerine devreyi hızlı bir şekilde keser, kontak yapısının optimizasyonu ile ürünün kesme kapasitesini arttırmıştır.

Özellik 5: zeka

Ağ iletişimi daha uygundur. Modbus iletişim sistemine özel bağlantı üzerinden erişir. İletişim fonksiyonuna sahip M11E / M11EL, kapı görüntüleme, okuma, ayarlama ve kontrolü gerçekleştirmek için izleme aksesuarlarını seçebilir.

Özellik: modülerleştirilmiş ark söndürme sistemi

Özellik 7: birleştirme

Aynı kasa boyutu altındaki altı M11, M11LY, M11DC, M11RT, M11E ve M11EL serisi tamamen birleşik tasarım olan aynı boyutlara, kurulum boyutlarına ve görünüm stiline sahiptir.

Ortam ve kurulum koşulları

◆ 2000 m'ye kadar yükseklik;

◆ Ortam sıcaklığı -5°C ila +40°C (deniz ürünleri için +45°C) arasında olmalıdır;

◆ Nemli havanın etkisine dayanabilir;

◆ Küf etkisine dayanabilir;

◆ Nükleer radyasyonun etkisine dayanabilir;

◆ Maksimum eğim 22,5°C'dir.

◆ Gemi normal titreşime maruz kaldığında da güvenilir şekilde çalışabilir;

◆ Ürün depreme (4g) maruz kalsa bile güvenilir şekilde çalışamaz.

◆ Çevredeki ortamın patlama tehlikesinden uzak olduğu ve metali aşındıracak veya izolasyonu bozabilecek gaz veya iletken tozdan uzak yerler;

◆Yağmur veya kardan uzak tutun.

Devre kesicinin bileşenleri

Model seçim kılavuzu

● Devre kesici, düşük gerilim bobini, şönt bobini, yardımcı kontaklar, alarm kontakları, elektrikli çalıştırma mekanizması, döner çalıştırma kolu ve diğer aksesuarlarla donatılabilir.

● Devre kesicinin aşırı yük uzun gecikmesi, kısa devre kısa gecikmesi ve kısa devre anlık koruması gibi koruma fonksiyonları vardır; kullanıcı gerekli koruma özelliklerini ayarlayabilir (koruma fonksiyonu parametrelerinin ayarları için kullanıcının yalnızca DIP anahtarını çalıştırması gerekir).

● Devre kesicide toprak arızası ve termal analog koruma fonksiyonları, ön alarm göstergesi, aşırı akım göstergesi, yük akımı göstergesi, dijital akım analiz teknolojisi bulunur ve daha yüksek düzeyde koruma sağlayabilir.

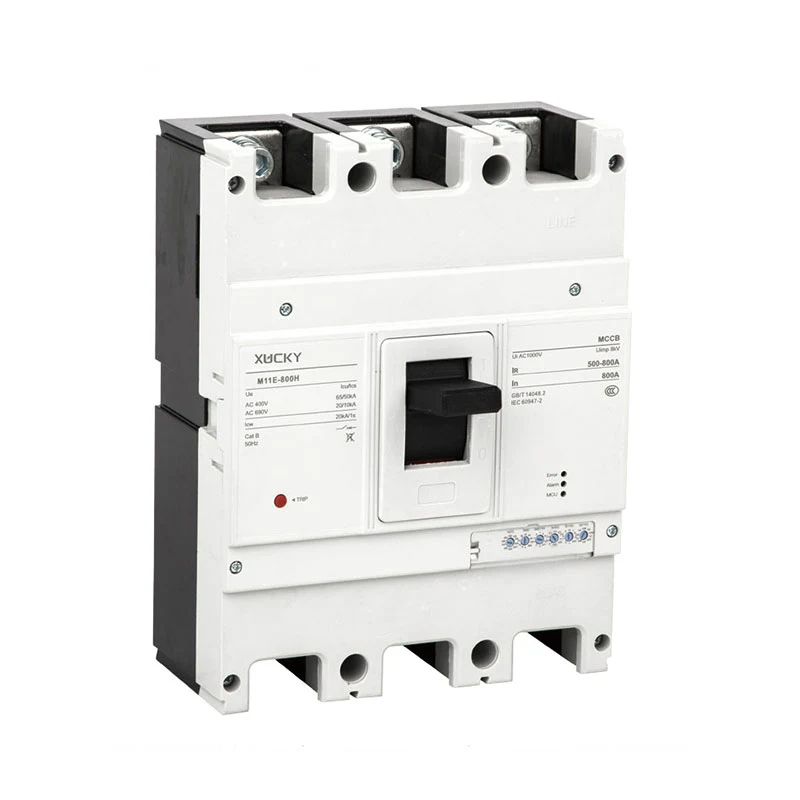

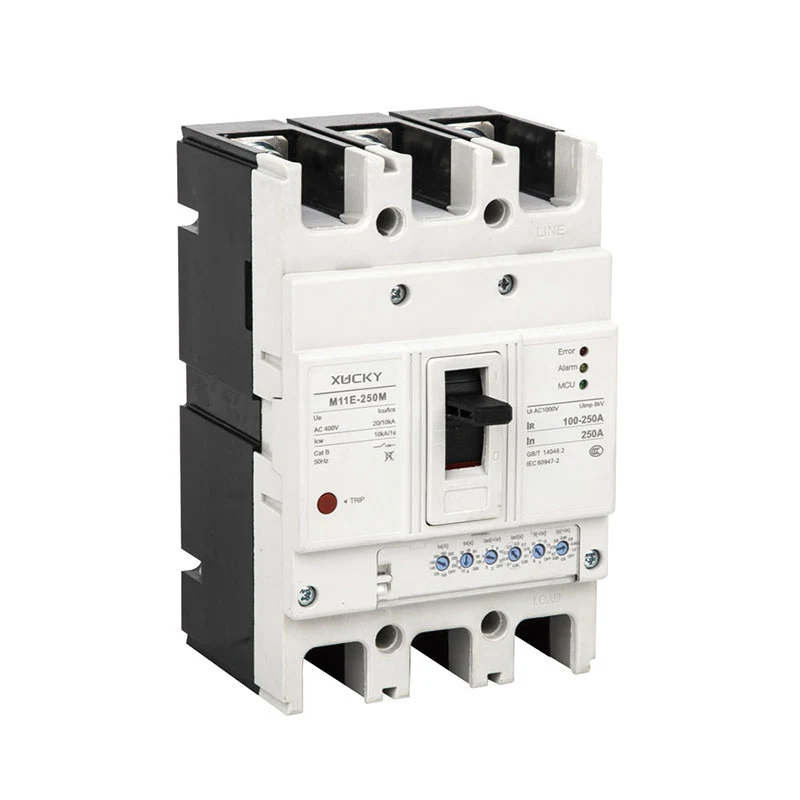

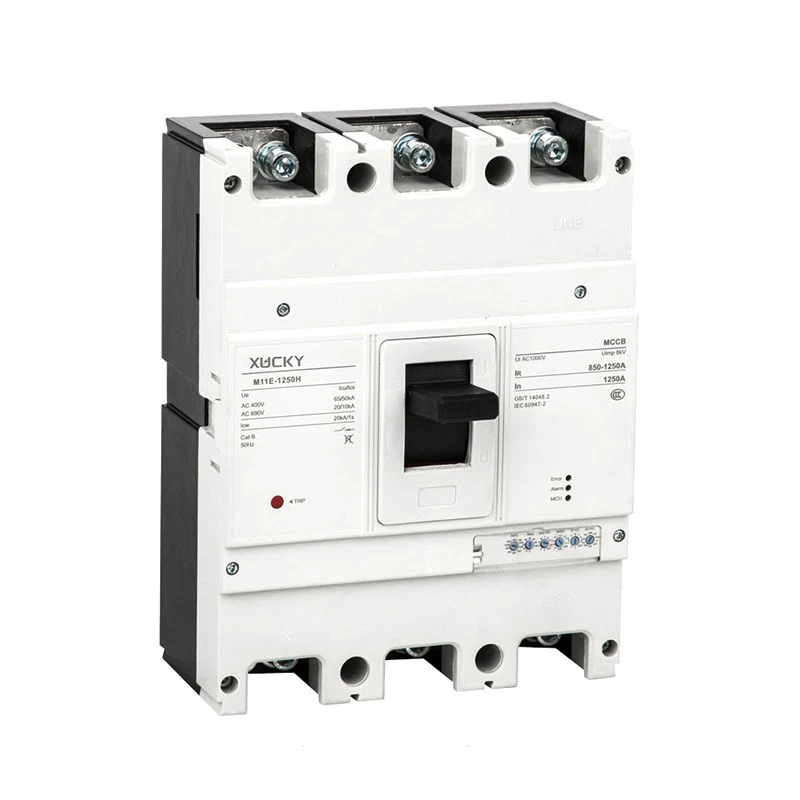

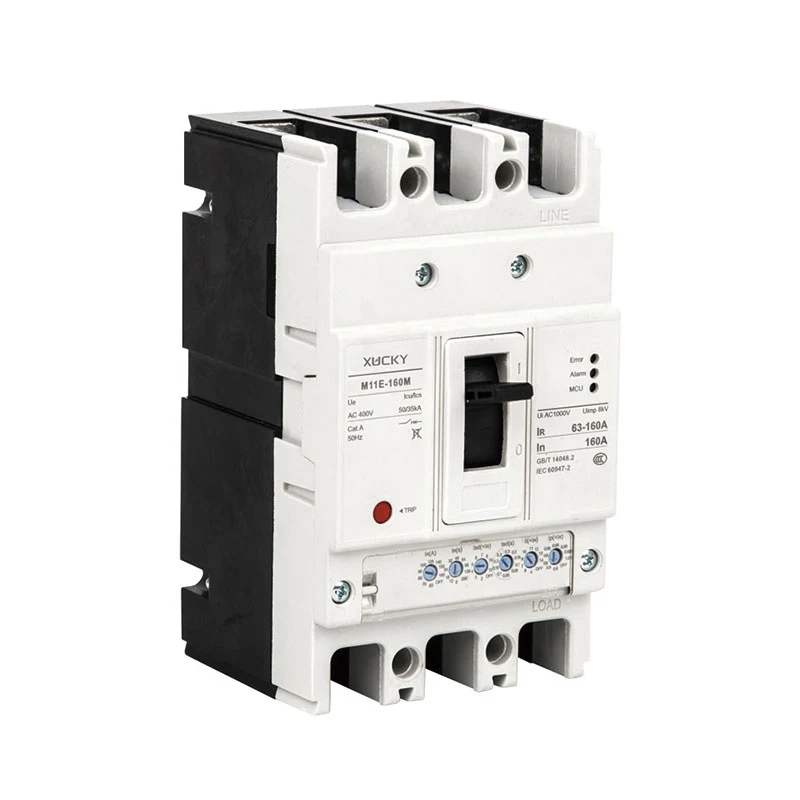

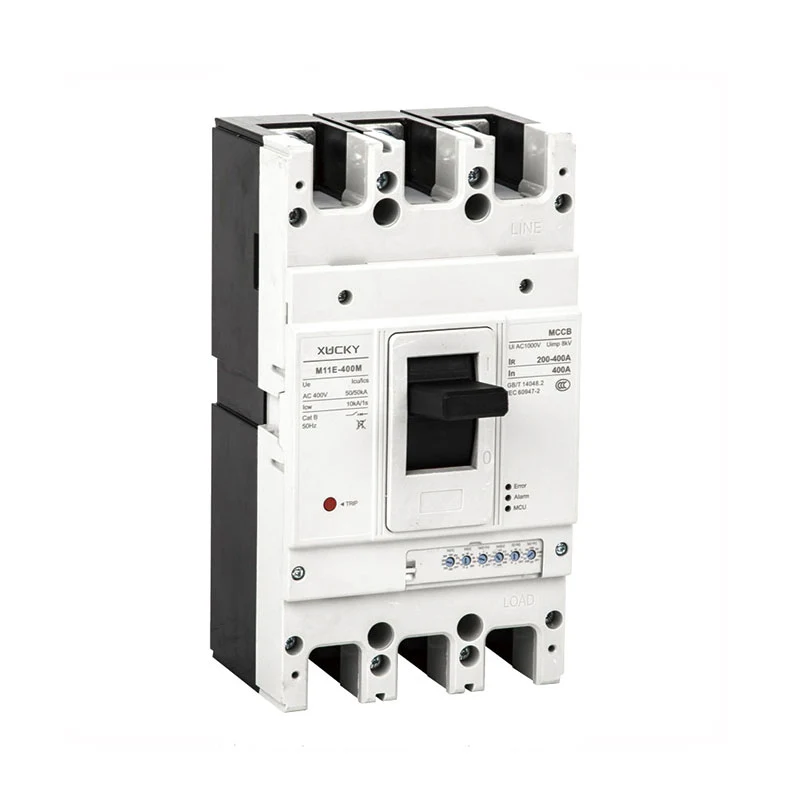

M11E Elektronik tip MCCB teknik veri sayfası
Çerçeve akımı (A)		160	250	400	630	1250
Modeli		M11E-160H	M11E-250H	M11E-400H	M11E-630H	M11E-1250H
Kutup numarası		3, 4	3, 4	3, 4	3, 4	3, 4
Nominal akım (A)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400,300-630	400-800,800-1250
Nominal gerilim (V)		AC400V
Nominal izolasyon gerilimi (V)		AC1000V
Kısa devre kesme kapasitesi(KA)Icu/Ics	AC400V	35/25	35/25	50/35	50/35	65/50
Çalışma döngüsü numarası	Elektrik ömrü	1500	1000	1000	1000	1000
	Mekanik ömür	7000	7000	4000	4000	4000
Anahat loş(mm) a-b-c-ca
	3P	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4P	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Ağırlık (kg)	3P	1.8	2.1	5.5	5.7	5.7
	4P	2.3	2.6	7	7.5	7.5
Elektrikli çalıştırma cihazı (MD)		●
Harici sürüş çalıştırma kolu		●
Otomatik bırakma		Elektronik tip

Panel ve fonksiyon açıklaması

Akıllı serbest bırakma paneli

Panel ayar düğmesi sırasıyla aşağıdaki gibidir

● IR(A) Isd(x IR) Ii(x IR)

● IR: Aşırı yük, uzun gecikmeli açma ayar akımı; Isd: Kısa devre kısa gecikmeli açma ayar akımı;

● Ii: Kısa devre anlık açma ayar akımı;

Geri kalan parametreler fabrika varsayılanı tarafından veya uzaktan iletişim yoluyla aşağıdaki gibi ayarlanır

● tR: Aşırı yük uzun gecikme ayar süresi, fabrika varsayılanı: 60s;

● tsd: Kısa devre kısa gecikme ayar süresi, fabrika varsayılanı: 0,1 sn;

● Ip: Aşırı yük ön alarm ayar akımı, fabrika varsayılanı: 0,85*IR;

Akıllı iletişim bağlantı noktası (COM)

Kaçak Akım Korumalı Panel
