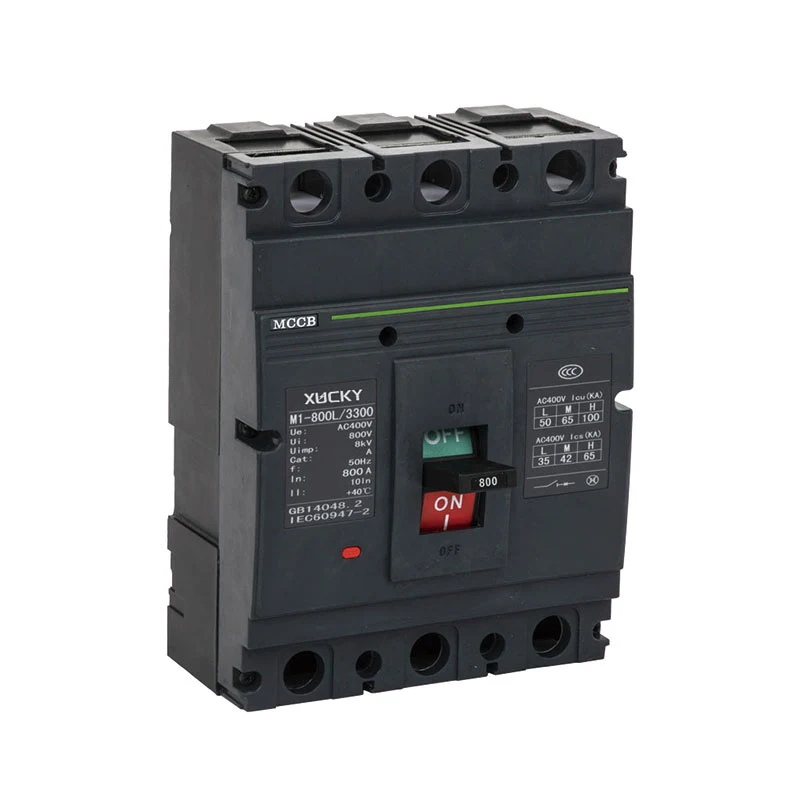

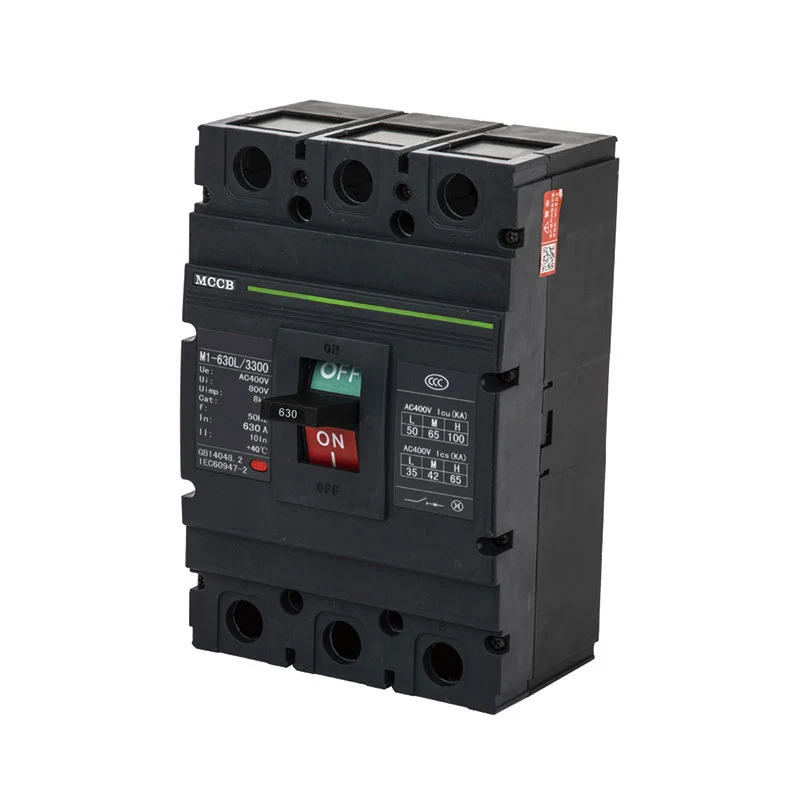

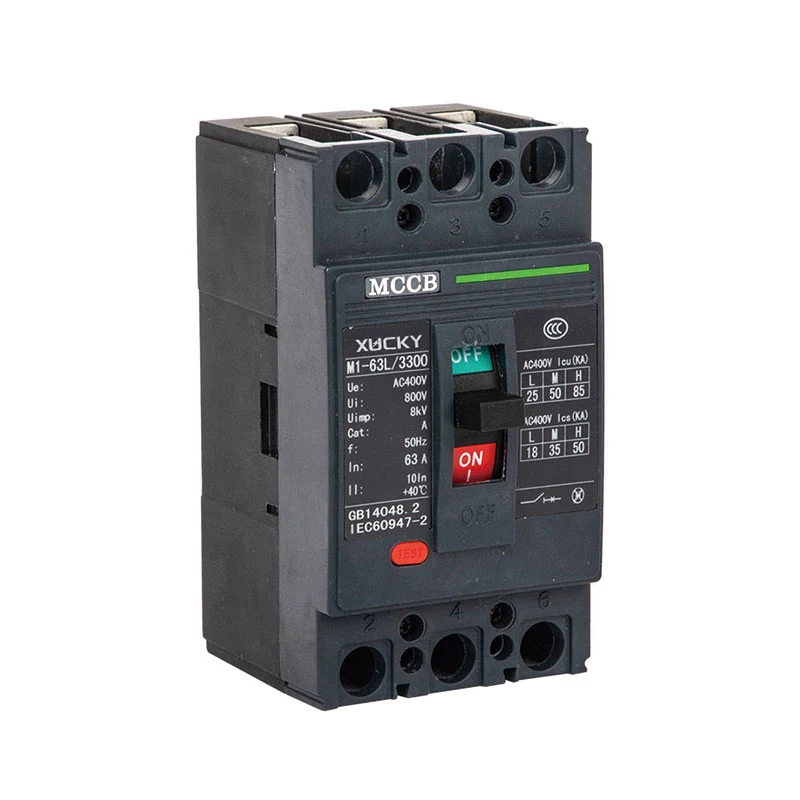

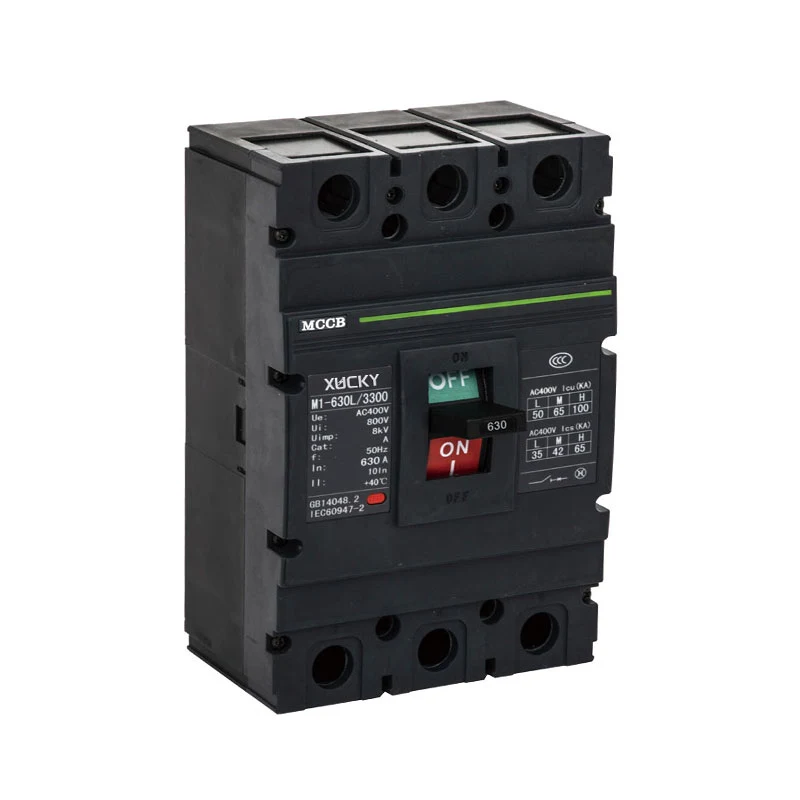

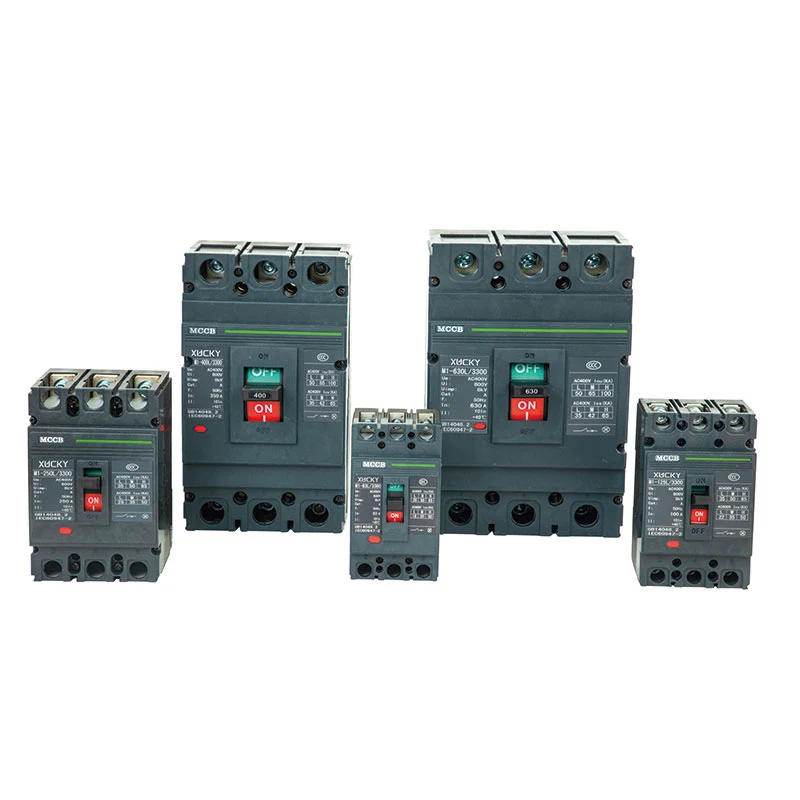

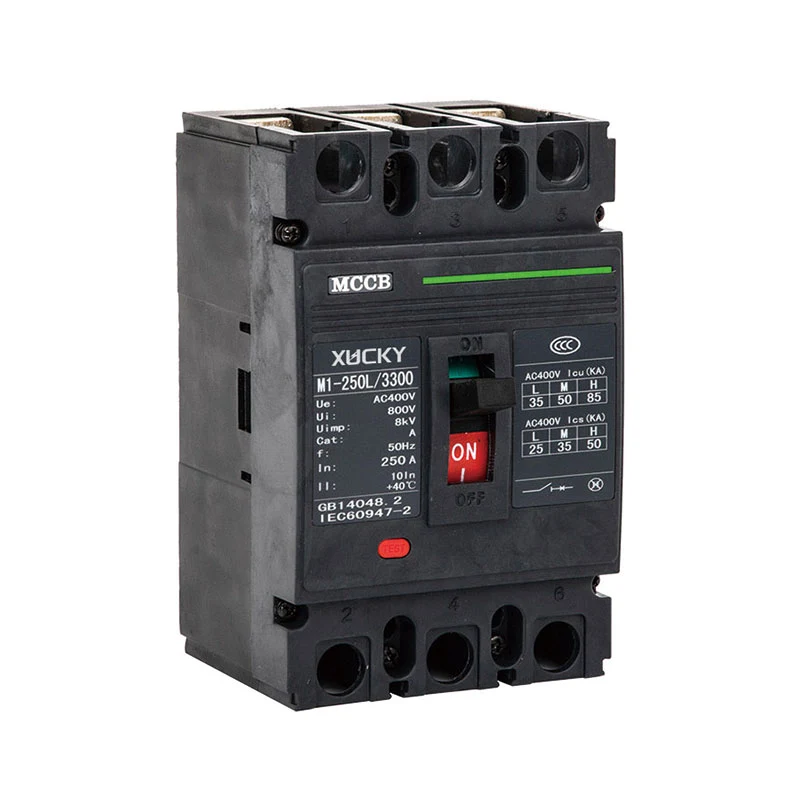

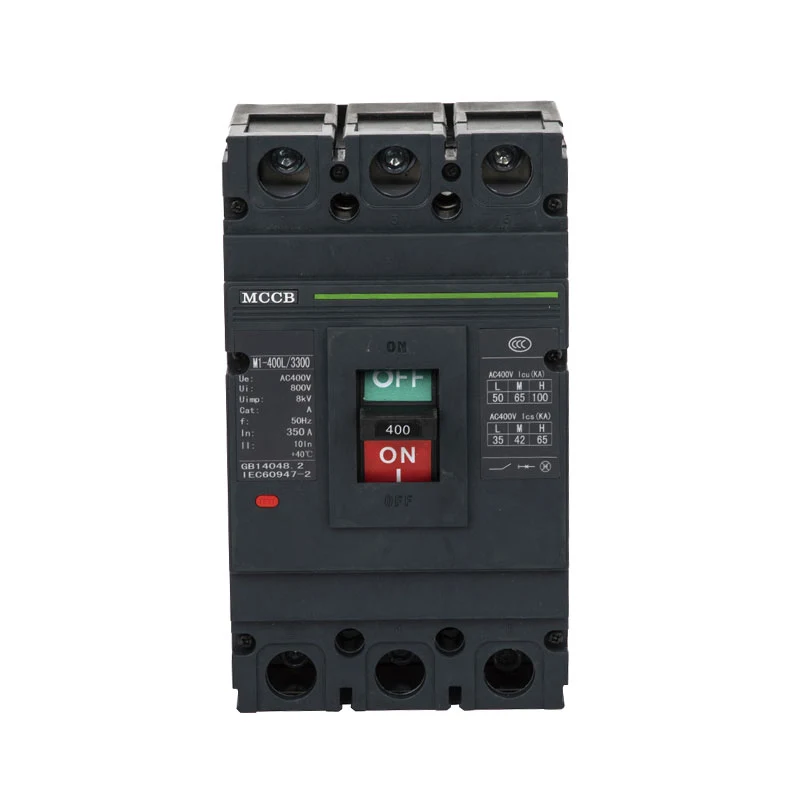

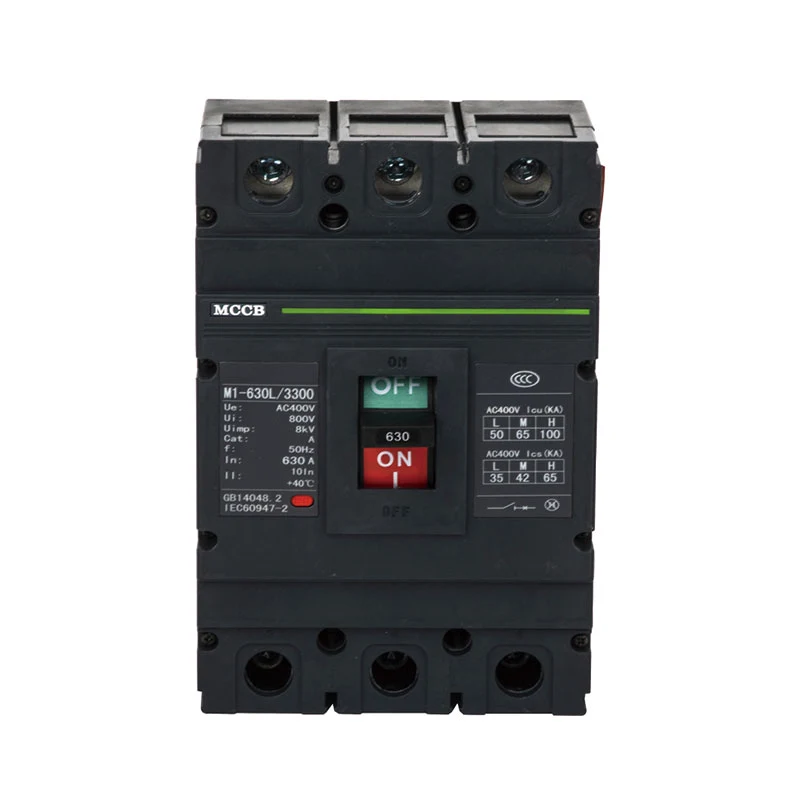

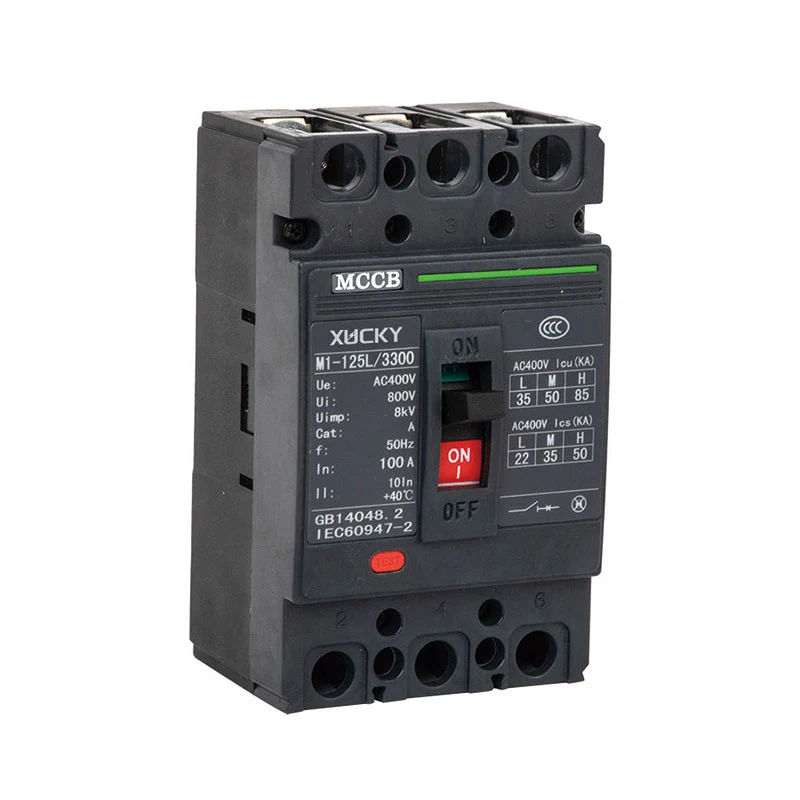

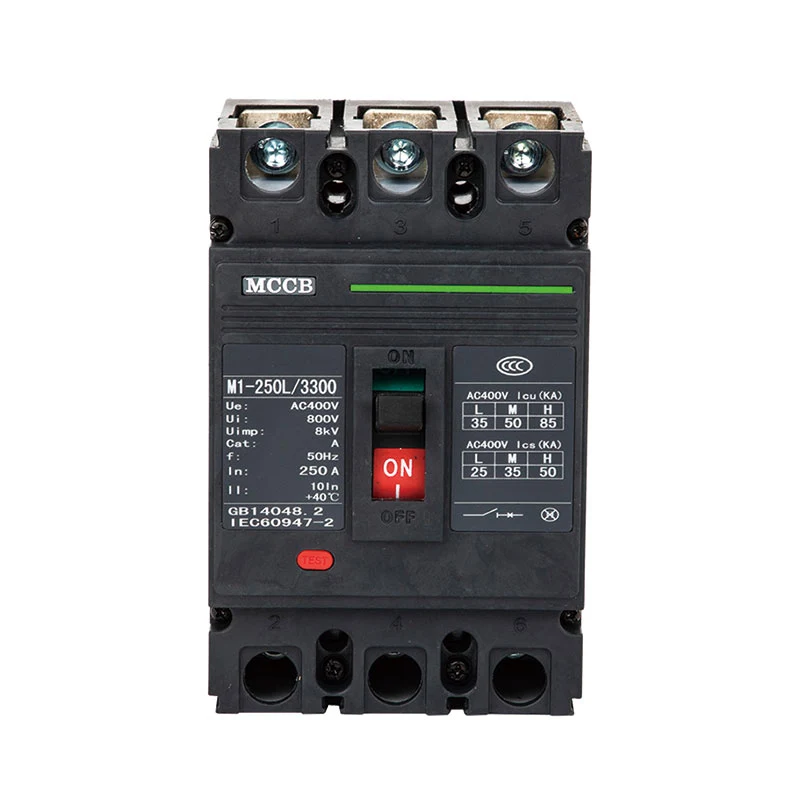

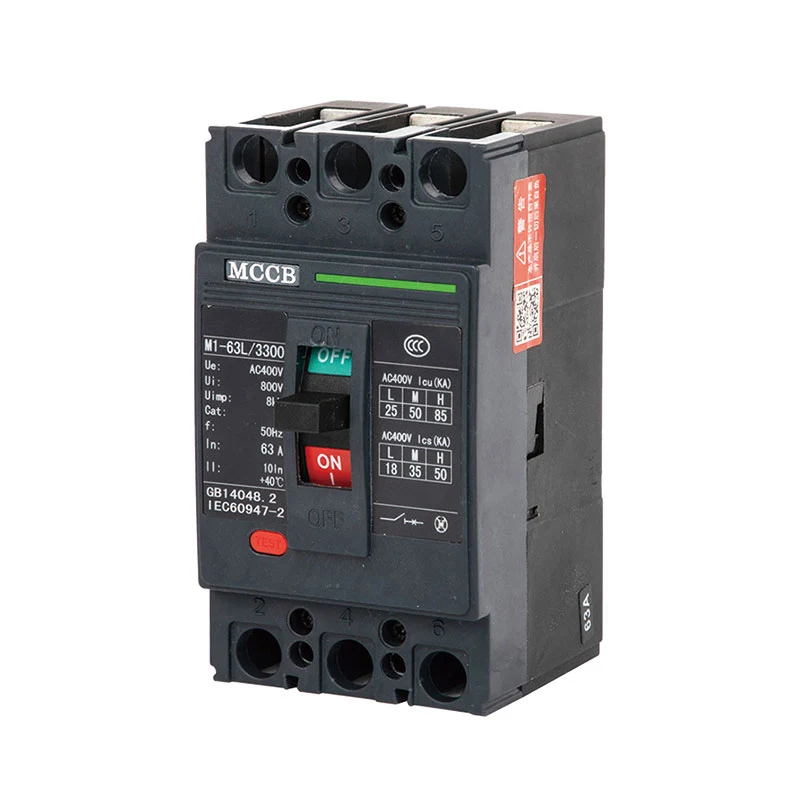

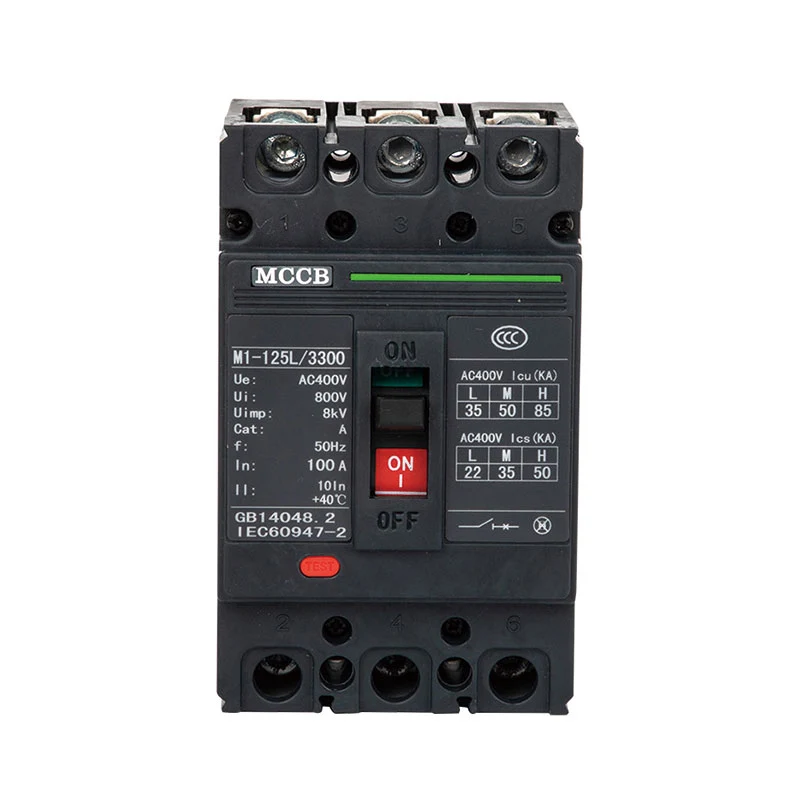

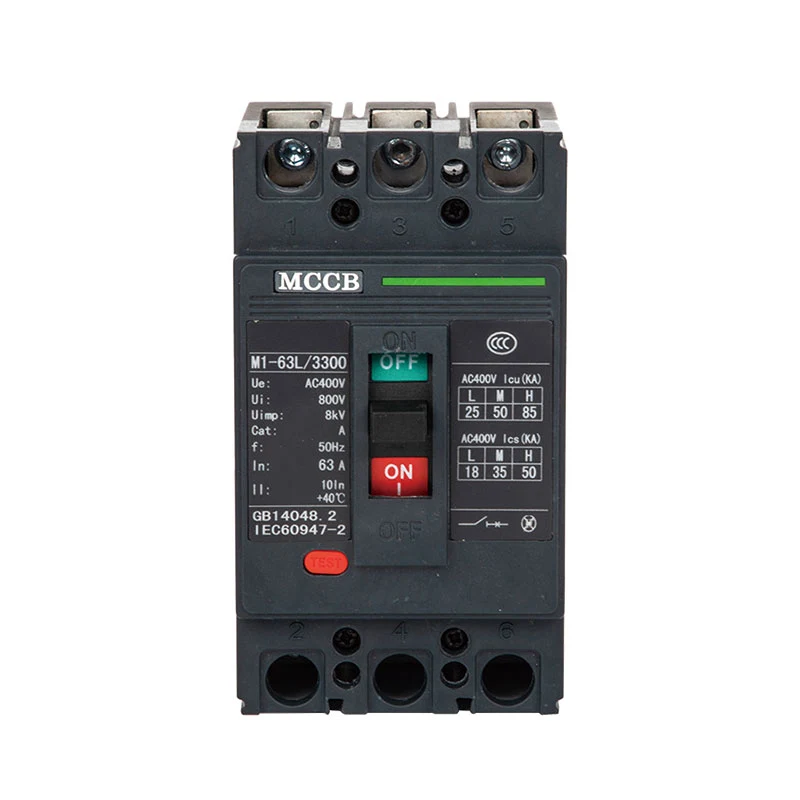

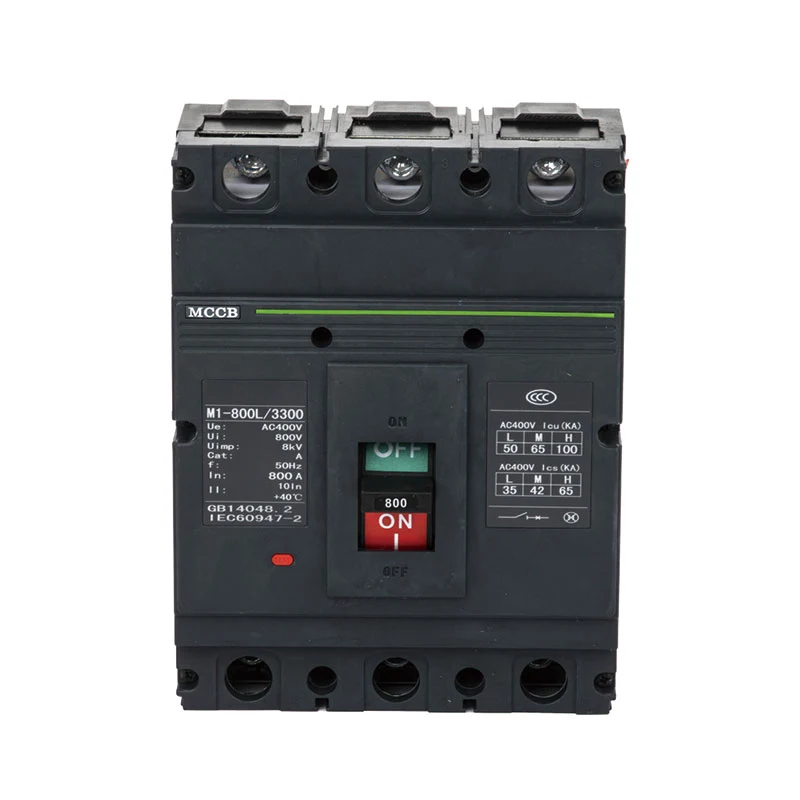

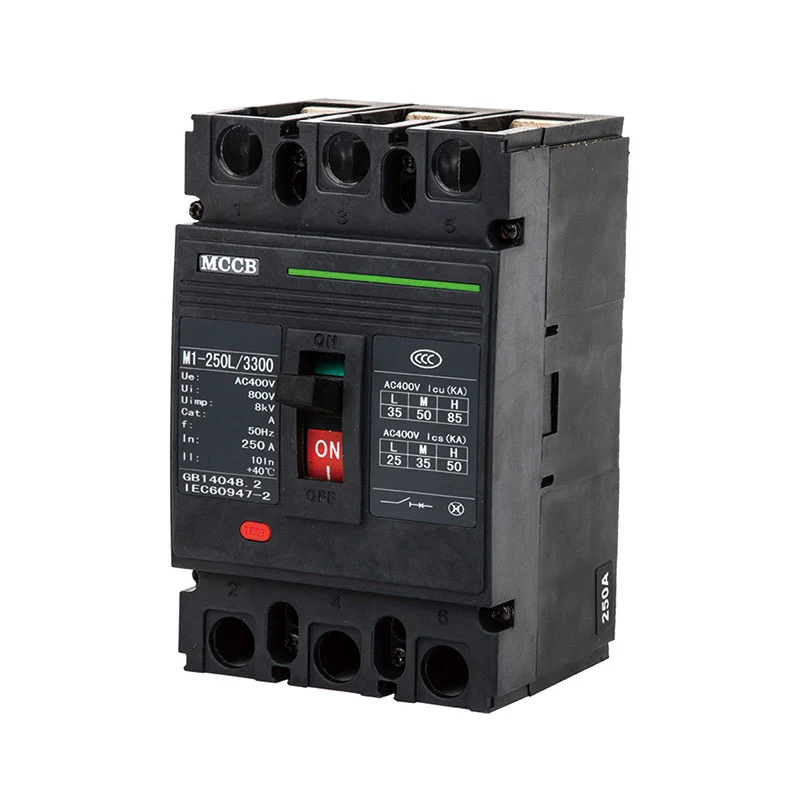

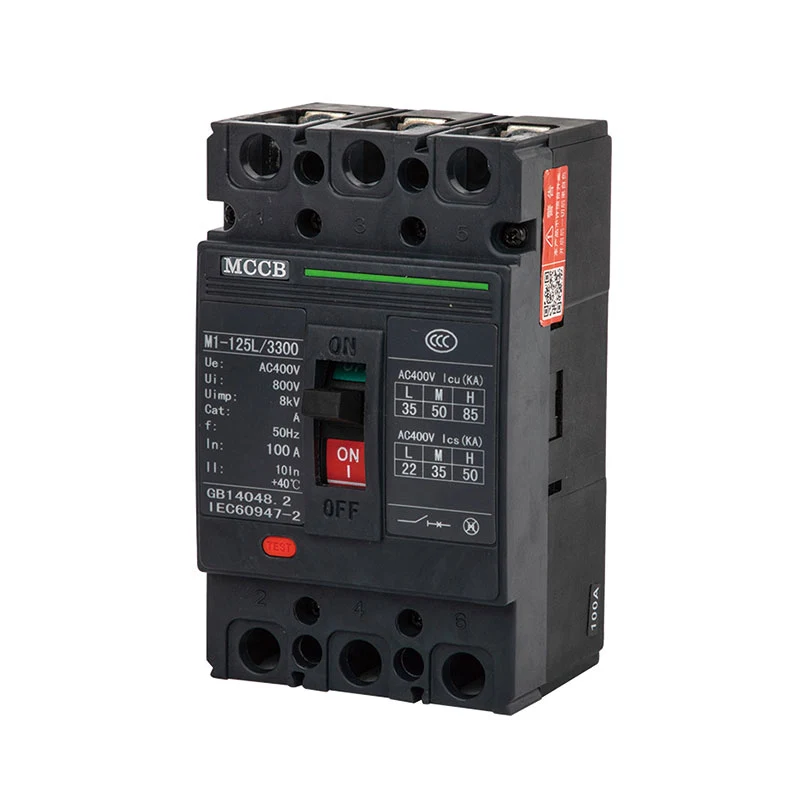

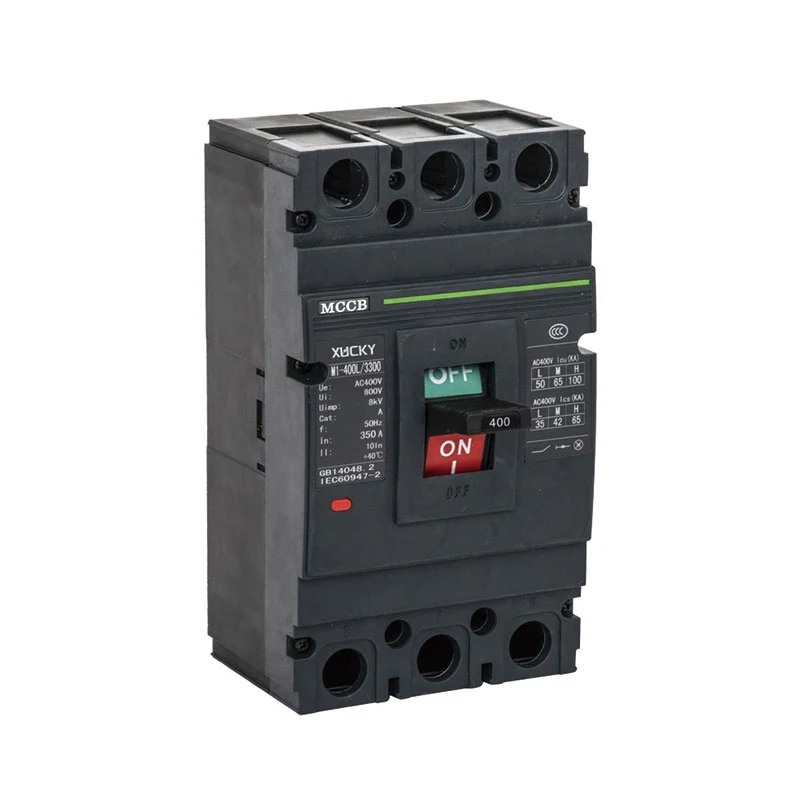

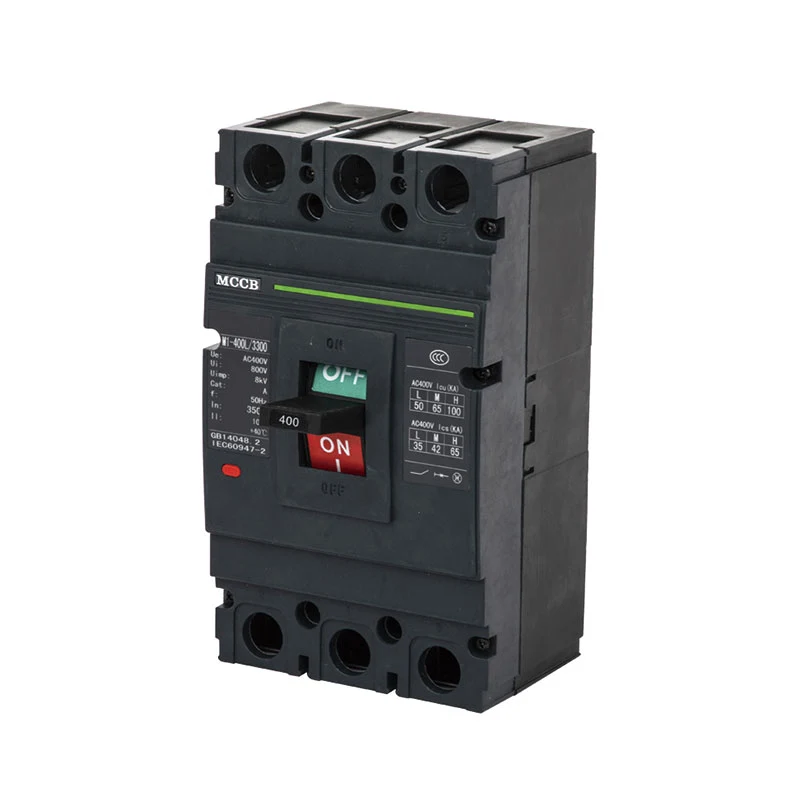

M13 Kompakt Şalter

Uygulama Kapsamı

XUCKY Electric, Çin'deki büyük bir M13 Kalıplı Kutulu Devre Kesici üreticisi ve tedarikçisidir. Uzun yıllardır Modüler Elektrik Terminal Ekipmanları konusunda uzmanlaşmaktayız, ürünlerimiz iyi fiyat avantajına sahiptir ve Avrupa ve Amerika pazarlarının çoğunu kapsamaktadır. Çin'deki uzun vadeli ortağınız olmayı sabırsızlıkla bekliyoruz.

Devre kesicinin nominal yalıtım voltajı 800V'dir (M13-63 için 500V), gücü dağıtmak ve devreyi ve gücü korumak için AC 50Hz / 60Hz dağıtım ağı, 690V nominal çalışma voltajı ve 1250A nominal akım için uygundur. Aşırı yük, kısa devre, düşük voltaj ve diğer arızalardan dolayı ekipmanın hasar görmesini önleyin. Ayrıca devrelerin seyrek dönüşümü ve motorun seyrek çalıştırılması, aşırı yük, kısa devre ve düşük gerilimin korunması için.

M13 devre kesici dikey (dik) veya yatay (enine) olarak monte edilebilir.

M13MCCB izolasyona uygundur ve sembolü " "'dir.

M13MCCB, GB14048.2 "alçak gerilim anahtarlama donanımı ve kontrol ekipmanı, Bölüm 2: devre kesiciler" standardını karşılar.

Model ve anlam

Not:

Direğe göre dört türü sınıflandırır:

Tip A: Aşırı akım serbest bırakma bileşenleri olmayan N-kutbu ve N-kutbu baştan sona bağlanmıştır ve diğer üç kutupla birlikte açılıp kapanmaz;

B tipi: Aşırı akım serbest bırakma bileşenleri olmayan N-kutbu ve N-kutbu diğer üç kutupla birlikte hareket edebilir (kapanmadan önce N-kutbunun açılması);

Tip C: Aşırı akım serbest bırakma bileşenleri ile sabitlenmiş N-kutbu ve N-kutbu diğer üç kutupla birlikte hareket edebilir (kapanmadan önce N-kutbunun açılması);

D tipi: Aşırı akım serbest bırakma bileşenleri ile sabitlenmiş N-kutbu ve N-kutbu baştan sona bağlanmıştır ve diğer üç kutupla birlikte açılıp kapatılmaz.

Kodsuz dağıtım için devre kesici, 2'li motor koruması için devre kesici

Sapla doğrudan çalıştırma için kod yok; Elektrikle çalıştırma için P; Kolu döndürmek için Z.

Aşırı akım bobininin nominal akımına göre sınıflandırma:

M13-63 MCCB'de dokuz adet bulunur: 6,10,16,20,25,32,40,50,63 A;

M13-100 MCCB'de dokuz adet bulunur: 16,20,25,32,40,50,63,80,100 A;

M13-225 MCCB'de yedi adet bulunur: 100,125,140,160,180,200,225 A;

M13-400 MCCB'de beş adet bulunur: 225,250,315,350,400 A;

M13-630 MCCB'de üç adet bulunur: 400,500,630 A;

M13-800 MCCB'de üç adet bulunur: 630,700,800A;

M13-1250 MCCB'de üç adet bulunur: 800,1000,1250A.

Not: 6A yalnızca elektromanyetik (anlık) tiptedir, tavsiye edilen özellikler değildir.

Kablolama yöntemine göre: kablolama kartın önünde, kablolama kartın arkasında, kartın yerleştirme tipi.

Aşırı akım salınım düzenine göre: termodinamik-elektromanyetik (çift) tip, elektromanyetik (anlık) tip.

Kıyafetine göre kıyafetli ve kıyafetsiz olmak üzere iki çeşidi vardır.

Kıyafet, iç aksesuarları ve dış aksesuarları içerir: İç aksesuarlarda şönt bobini, düşük voltaj bobini, yardımcı kontak ve alarm kontağı bulunur. Dış aksesuarlar, döner kol çalıştırma mekanizması, güçle çalışan çalıştırma mekanizması vb.'dir.

Kırma kapasitesine göre: L-standart kırma tipi; M-saniye yüksek kırılma tipi; H-yüksek kırılma tipi

Normal çalışma koşulları

■ Ortam hava sıcaklığı: -5°C~+40°C ve 24 saatlik ortalama sıcaklık +35°C'nin altında.

■ Yükseklik: Kurulum sahasının yüksekliği 2000m'den fazla değildir.

■ Atmosfer koşulları: En yüksek sıcaklık +40°C'de havanın bağıl nemi %50'den fazla değildir; Düşük sıcaklıklarda bağıl nem daha yüksek olabilir. Maksimum ortalama bağıl nem %90, ortalama aylık minimum sıcaklık ise +25°C'dir ve jelin yüzeyindeki üründeki sıcaklık değişikliklerini dikkate alın.

■ Kirlilik Derecesi: 3.

Ana teknik parametreler

Açma modu ve aksesuar kodu, atlama mesafesi yatay ve dikey kurulumu içerir.

A. 200, elektromanyetik serbest bırakmalı devre kesici anlamına gelir; 300, termodinamik+elektromanyetik salınım anlamına gelir; ve 000, koruma ünitesi ve dahili aksesuarı olmayan devre kesici anlamına gelir.

B. 125, 250, 400, 2 kutuplu ürünlerde yalnızca 210, 220, 230, 310, 320, 330 bulunur.

C. Yalnızca M13-63, M13-100, M13-225, M13-400 ön ödemeli sayaç özel sürümüyle.

Ana teknik indeks

1, Dağıtım için devre kesicinin anlık hareket karakteristiği ayar değeri 10In±%20, M13-1250 7In±%20'dir; Motor koruması için devre kesicinin anlık hareket karakteristiği ayar değeri 12In ± %20'dir.

2, Tablo 2'deki devre kesicinin nominal değeri.

3, +40°C ortam sıcaklığında, Tablo 3'te gösterilen dağıtım aşırı akım serbest bırakma eylemi özellikleri için devre kesici, Tablo 4'te gösterilen motor koruma aşırı akım serbest bırakma eylemi özellikleri için devre kesici.

Devre kesmenin nominal değeri

Not: 2 kutuplu, 4 kutuplu devre kesiciler L, M, H olarak bölünmüştür, M tipi ile aynı kırılma indeksine sahiptirler.

Her kutup aynı anda açıldığında güç dağıtımı için devre kesicilerin aşırı akım salınımının ters zaman kesme eyleminin özellikleri

Dağıtım için devre kesicinin anlık hareket karakteristiği ayar değeri 10In±%20, motor koruma için devre kesicinin anlık hareket karakteristiği ayar değeri 12In±%20'dir.

Her kutup aynı anda açıldığında motor koruması için devre kesicilerin aşırı akım bırakma işleminin ters zaman kesme eyleminin özellikleri.

Sıcaklık değişikliklerinin değer kaybı faktörleri tablosu

Ana hat ve kurulum boyutları

Panelin önündeki kabloların boyutu

Kartın arkasındaki kabloların boyutu

Takılabilir kablolamanın boyutu

Panelin önündeki kabloların boyutu

Kartın arkasındaki kabloların boyutu

Takılabilir kablolamanın boyutu

Panelin önündeki kabloların boyutu

Kartın arkasındaki kabloların boyutu

Takılabilir kablolamanın boyutu

Panelin önündeki kabloların boyutu

Kartın arkasındaki kabloların boyutu

Takılabilir kablolamanın boyutu

Panelin önündeki kabloların boyutu

Kartın arkasındaki kabloların boyutu

Takılabilir kablolamanın boyutu

Panelin önündeki kabloların boyutu

Kartın arkasındaki kabloların boyutu

Takılabilir kablolamanın boyutu

Panelin önündeki kabloların boyutu

Devre kesicilerin aksesuarları

1.Devre kesicilerin dahili aksesuarı

1.1 Şant bırakma

Şönt bobininin nominal kontrol besleme voltajı: AC50Hz, 230V, 400; DC110V, 220V, 24V; %70~%110 arasında olduğunda devre kesiciyi güvenilir bir şekilde kırabilir.

Şönt bobinin nominal kontrol besleme voltajı DC24V olduğunda, bakır telin maksimum uzunluğu aşağıdaki gereksinimleri karşılamalıdır.

Yukarıdaki tablonun gereklilikleri karşılanmıyorsa şönt serbest bırakma kontrol devresinin aşağıdaki şekil kullanılarak tasarlanması önerilir.

1.2 Düşük gerilim bobini

Güç kaynağı voltajı, aralığın %70 ila %35'i arasındaki düşük voltaj bırakma anma gerilimine düştüğünde, düşük voltaj bırakma devre kesicisi güvenilir bir şekilde kesilir; Besleme gerilimi, nominal gerilim düşük gerilim salınımının %35'inin altında olduğunda, devre kesicinin kapanmasını önlemek için düşük gerilim salınımı; besleme gerilimi, düşük gerilim bobininin nominal geriliminin %85'inden yüksek olduğunda, düşük gerilim bobini, devre kesicinin kapalı olmasını sağlar. Düşük gerilim bültenleri AC50Hz, 230V, 400V olarak derecelendirilmiştir.

Özel Not: Düşük voltaj serbest bırakmalı devre kesici, yalnızca normal olarak açılıp kapanabilen nominal voltajlı düşük voltajda.

1.3 Ön ödemeli sayaç özel sürümü

Ön ödemeli ölçüm cihazının nominal çalışma voltajı Ue, AC230/50Hz'dir ve normal olarak (%65 ~ %110) Ue aralığında çalışabilir. Ctrl kesildiğinde, devre kesicinin açılması 0,5s ~ 2s gecikecektir.Ön ödemeli sayacın özel serbest bırakma devre şeması

1.4 Tablo 5'teki yardımcı kontakların ve alarm kontaklarının nominal değeri

A. Yardımcı kontak

B. Alarm kontağı

Alarm kontakları, devre kesici normal şekilde açılıp kapandığında hareket etmez; alarm kontakları, yalnızca serbest açma veya arıza açma sonrasında normal açılma ve normal kapanma arasında geçiş yapar.

2. Devre Kesiciler için Harici Aksesuar

2.1 Motorun çalışma mekanizması. Nominal değer ve kod Tablo 6'da gösterilmektedir.

NOT: Elektrikli çalıştırma mekanizmalı devre kesicinin açmasından sonra, elektrikli çalıştırma mekanizması devre kesiciyi tekrar tokalamalı, daha sonra kapanmalıdır.

M13-63、100、225 elektrikli çalıştırma mekanizmasının (AC) açılması ve kapanmasının prensip şeması

M13-400、630、800、1250 elektrikli çalıştırma mekanizmasının (AC) açılması ve kapanmasının prensip şeması

2.2 Tablo 10'da gösterilen manuel çalıştırma mekanizmasının montaj boyutları

M13-63~800'ün kol montaj deliğinin şeması

Devre kesicinin elektrikli/manuel çalıştırma mekanizmasının toplam yüksekliği (mm)(Tablo 12'de gösterilmiştir)

M13 Serisi Kompakt Şalterin Hızlı Seçim Tablosu

Örnek: M13-100L / 33102 63A, M13 tipi kalıplanmış devre kesici anlamına gelir, çerçeve anma akımı 100A, kesme kapasitesi standart tiptir, kolla çalıştırma, 3 kutuplu, çift açma, şönt açmalı, motor koruması için, anma akımı 63A'dır .

Seçimi, kurulumu, kullanımı ürün kılavuzuna veya ilgili ulusal standartlara uygun olmalıdır.

Not: 4P devre kesicinin N-kutup tipi, varsayılan olarak B tipi olarak belirtilmeyen A tipi, B tipi olarak bölünmüştür.
