M3 Kalıplanmış Kutulu Devre Kesici

XUCKY Electric, Çin'deki büyük bir M3 Kalıplı Kutulu Devre Kesici üreticisi ve tedarikçisidir. Uzun yıllardır Modüler Elektrik Terminal Ekipmanları konusunda uzmanlaşmaktayız, ürünlerimiz iyi fiyat avantajına sahiptir ve Avrupa ve Amerika pazarlarının çoğunu kapsamaktadır. Çin'deki uzun vadeli ortağınız olmayı sabırsızlıkla bekliyoruz.

Talep Gönder

Ürün Açıklaması

Çin XUCKY Electric, ASTA, KEMA, SEMKO, CE, CB, ROHS sertifikası ile 1P, 2P, 3P, 4P 400V/415V Kalıplanmış kutulu devre kesiciyi yüksek kalitede özelleştirilmiş.

M3 kompakt tip devre kesiciler normal modda akımı iletmek ve kısa devrelerde, aşırı yükte, kabul edilemez dalgalanmalarda ve ayrıca elektrik devresi parçalarının operasyonel olarak çalıştırılması ve açılmasında akımı kapatmak için tasarlanmıştır. Çalışma voltajı 12,5 ila 1600A arası nominal akım başına 400V ile sınırlı olan elektrik ünitelerinde kullanılmak üzere tasarlanmıştır.

EN 60947-1, EN 60947-2 gerekliliklerine uygundurlar

Termik-Manyetik Devre Kesiciler:

Termal koruma fonksiyonu:(Aşırı yük koşullarında koruma için)

Termal koruma sağlayan bimetal, farklı uzama katsayılarına sahip iki metalin ısı altında birleşmesinden oluşur. Bimetal ısıtıldığında uzaması daha az olan metale doğru bükülür. Bu sayede kesici mekanizmasının açılmasına yardımcı olan bir çentik serbest bırakılarak kesici devre dışı bırakılır. Bimetalin bükülme hızı kesiciden geçen akımın büyüklüğü ile doğru orantılıdır. Çünkü akımın artması ısının artması anlamına gelir. Bu sayede anma akımının üzerindeki yük akımlarında kesicinin aşırı akım koruma fonksiyonu bimetal ile yerine getirilir.

Manyetik koruma fonksiyonu (Kısa devre koşullarında koruma için)

Kesicinin bir diğer görevi ise bağlı olduğu devreyi kısa devrelere karşı korumaktır. Fazların birbiriyle teması veya faz-toprak teması sonucu kısa devre oluşabilir. Kısa devre durumunda kablolardan çok yüksek bir akım geçeceğinden termik koruma nedeniyle sistem enerjisinin daha kısa sürede kesilmesi gerekmektedir. Kesici bağlı olduğu yükü korumak için anında açma yapmalıdır. Bu işlevi yerine getiren parça, kısa devre akımının oluşturduğu manyetik alandan kaynaklanan mıknatıslanma ile çalışan mekanik açma mekanizmasıdır.

Avantajları

● Yardımcı cihazların kolay ve bağımsız kurulumu:

▷ Alarm kontağı;

▷ Yardımcı kontak;

▷ Düşük gerilim tahliyesi;

▷ Şönt serbest bırakma;

▷ Kol çalıştırma mekanizması;

▷ Elektrikli çalıştırma mekanizması;

▷ Takılabilir cihaz;

▷ Çekme cihazı.

● Her devre kesicinin standart seti, bağlantı baraları veya kablo pabuçları, faz ayırıcılar, kurulum paneline montajı için bir dizi vida ve somundan oluşur.

● Özel kelepçe yardımıyla 125 ve 160'lık üniteler DIN rayına monte edilebilir.

● Bu devre kesicilerin ağırlığı ve boyutları, diğer ev üreticilerinin önerdiğinden %10-20 daha azdır. Bu gerçek, daha küçük kutuların ve panellerin monte edilmesini sağlar. Ayrıca küçük boyutları eski devre kesicilerin M3 olarak değiştirilmesini mümkün kılar.

Başvuru

Kalıplanmış kutulu devre kesiciler düşük voltajlı devre kesicilerdir. Küçük kullanıcıların büyük endüstriyel trafo merkezlerinden güç dağıtım sistemlerine kadar kurulum ihtiyaçlarını karşılarlar. Genellikle çelik fabrikalarında, petrol platformlarında, hastanelerde, demiryolu sistemlerinde, havaalanlarında, bilgi işlem merkezlerinde, ofis binalarında, kongre merkezlerinde, tiyatrolarda, gökdelenlerde ve diğer büyük ölçekli yapılarda uygulanırlar.

M3 MCCB kalıplı devre kesicinin elektriksel parametreleri

termal-manyetik sabit tip MCCB
	Modeli	kod	Icu (İngiltere)	IC'ler (KA)	Nominal Akım Girişi	kullanıcı arayüzü(V)	Ue(V)	Kutup	Uimp(V)
1	M3-160	B	25	18.75	10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A	500V	230V	1P	10000
		N	36	27
2	M3-200	B	25	18.75	10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A	750V	400V	2P	10000
		N	36	27

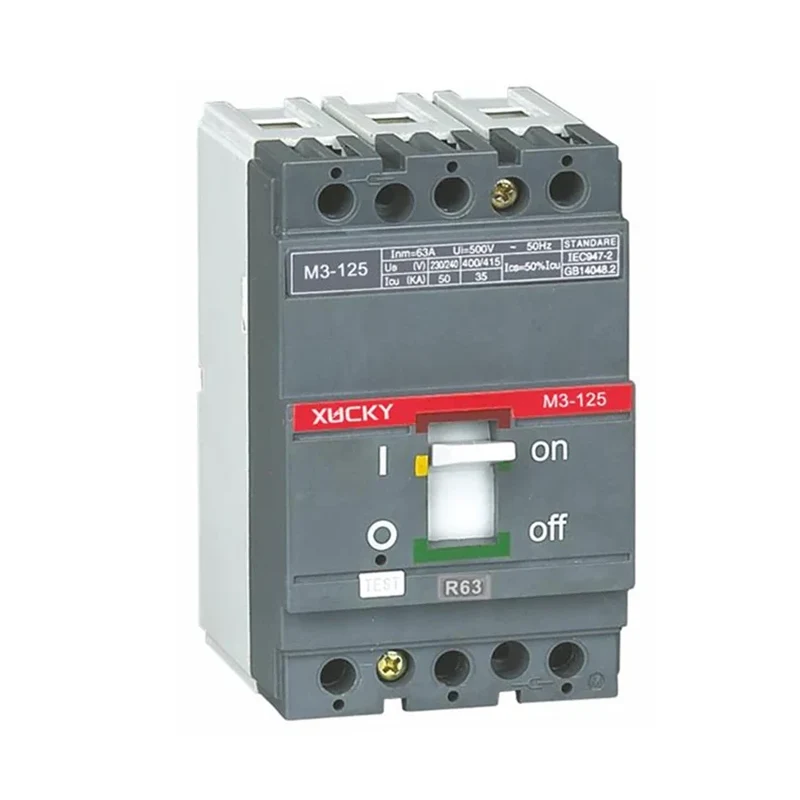

3	M3-125	B	25	12.5	10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A	750V	400V	3P / 4P	10000
		N	35	17.5
		S	50	37.5

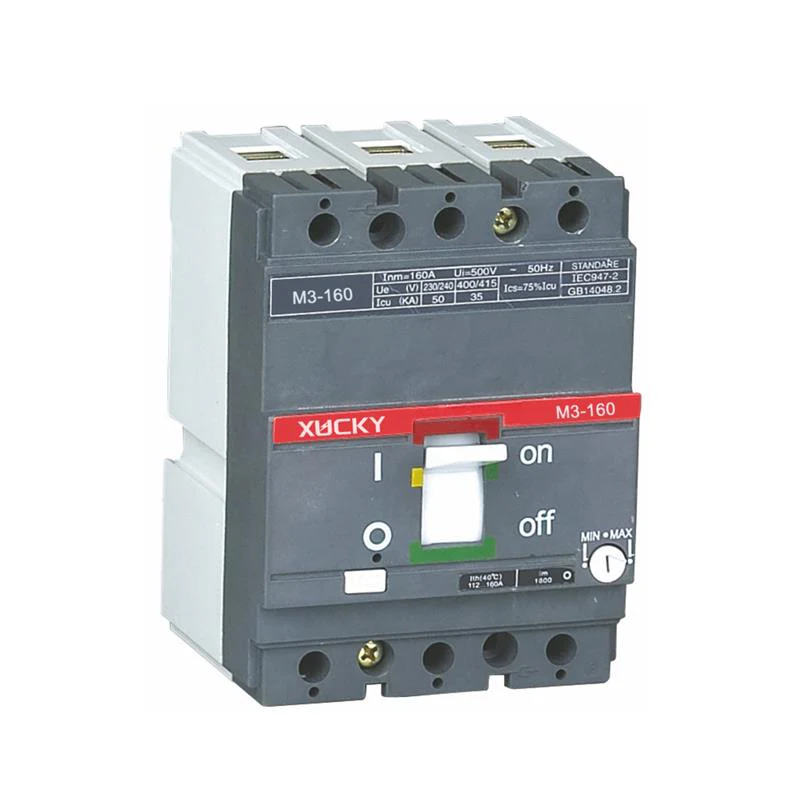

4	M3-160	B	25	12.5	10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A	750V	400/415V	3P / 4P	8000
		N	35	26.25
		S	50	37.5

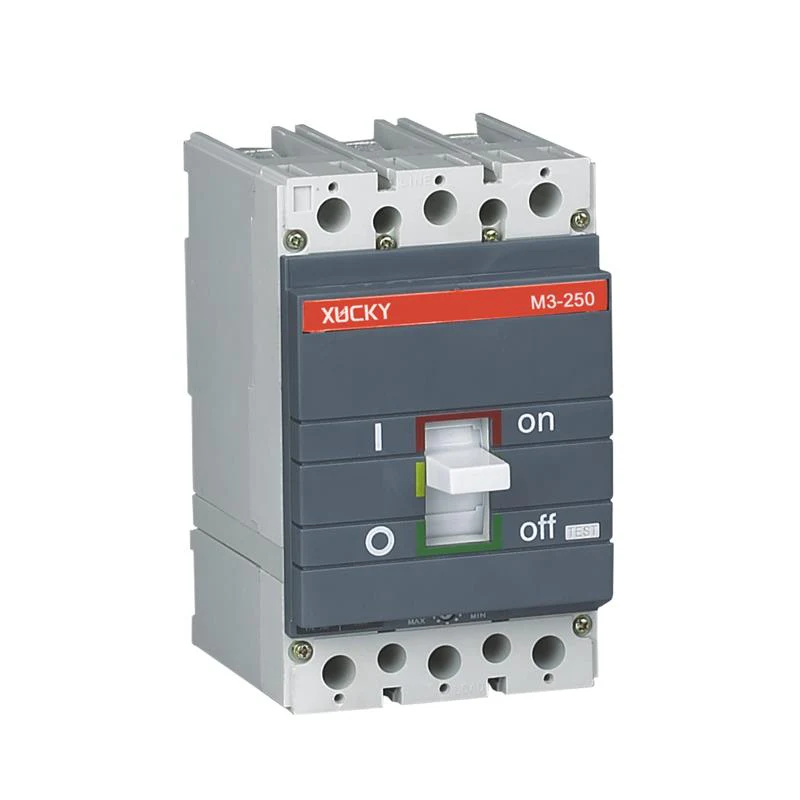

5	M3-250	N	35	26.25	63 - 80-100-125 - 160(180) - 200(225) - 250(320)A	750V	400/415V	3P /4P	8000
		S	50	37.5
		H	65	48.75
		G	85	51

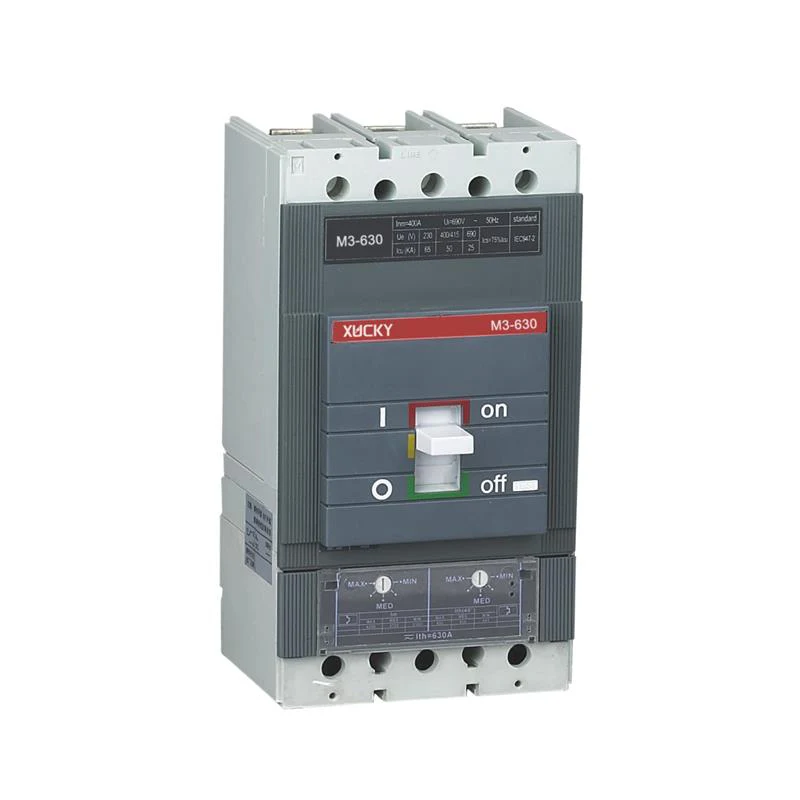

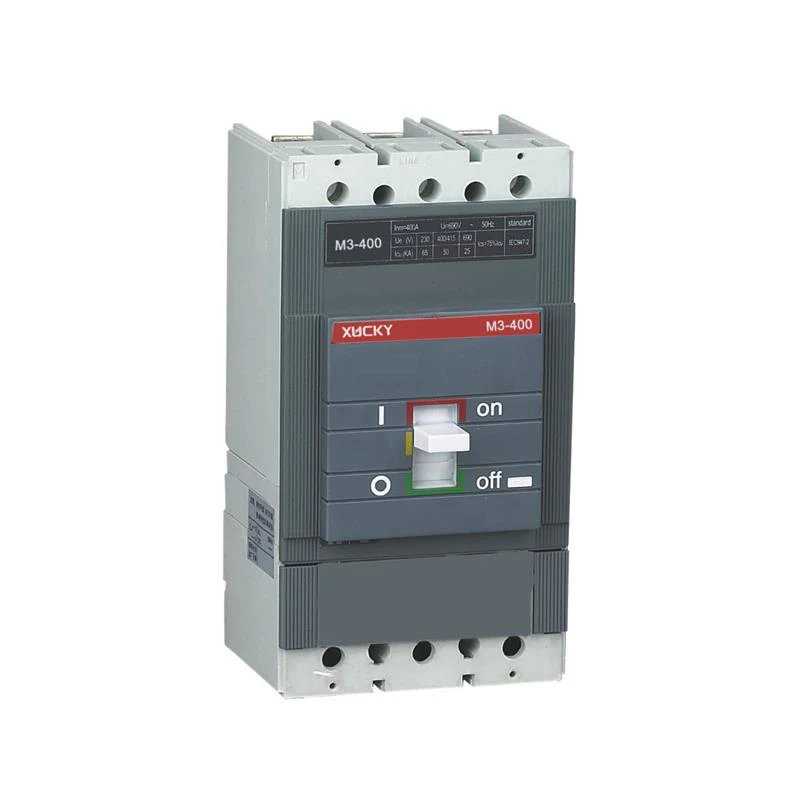

6	M3-630(400)	N	35	26.25	250 - 315 (350)- 400 - 500 - 630A	750V	400/415V	3P /4P	8000
		S	50	37.5
		H	70	52.5
		G	85	52.5

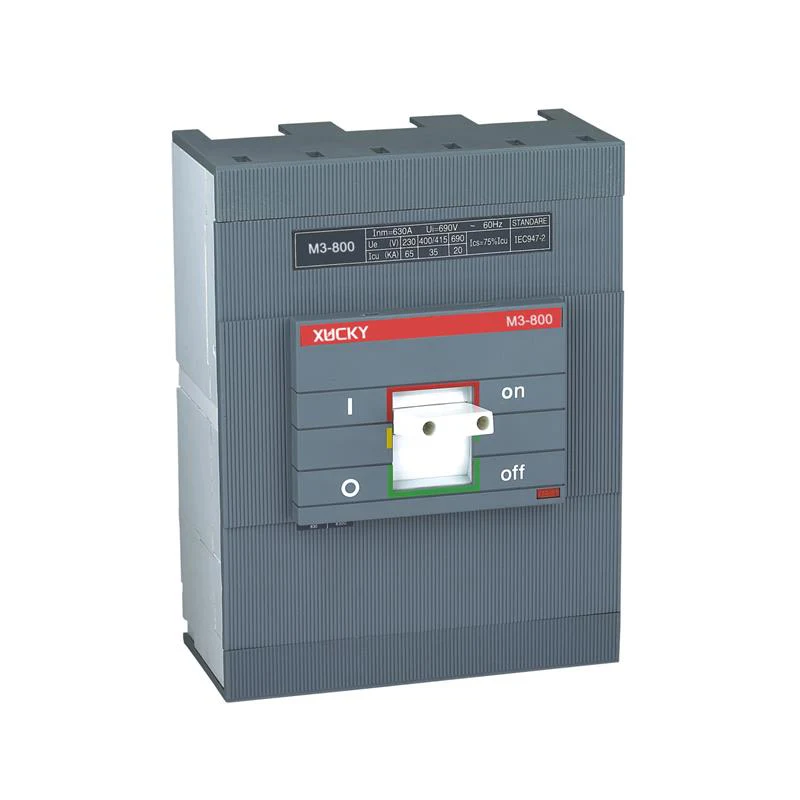

7	M3-800	N	35	35	400 - 500 - 630 (700)- 800 -1000A	750V	400/415V	3P /4P	8000
		S	50	37.5
		H	70	52.5
		G	85	52.5

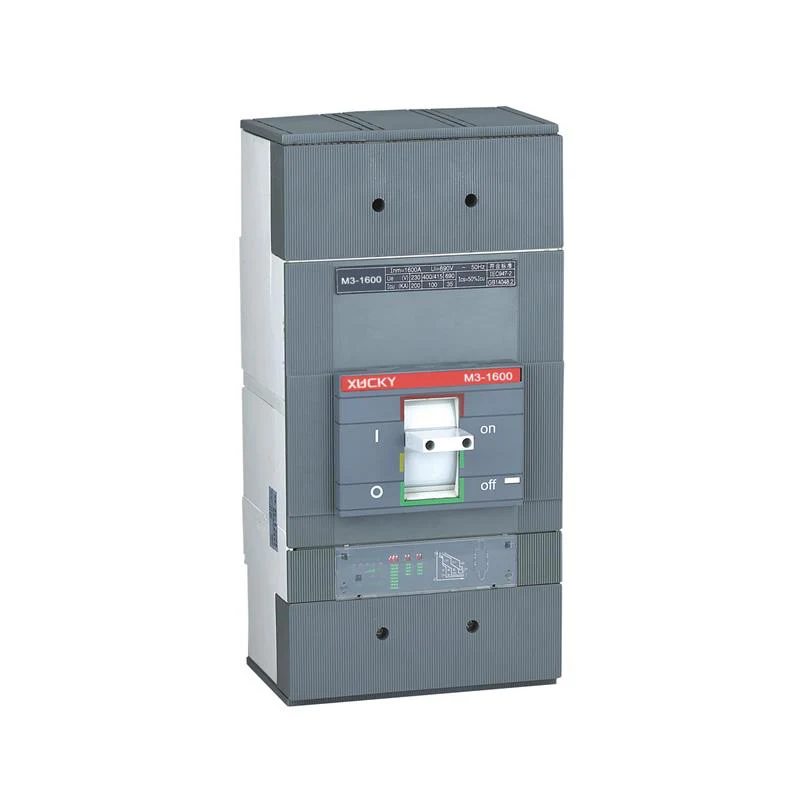

8	M3-1600	S	65	50	800 -1000 - 1250 - 1600A	750V	400V	3P / 4P	8000

·Icu:O-t-CO testi(O:Açık manevra,CO:Kapat-Açık manevra,t:Bekleme süresi)

·Ics:O-t-CO-t-CO testi(O:açık manevra,CO:Kapat-Açık manevrası,t:Bekleme süresi)

ON/I Konumu: Kesicinin kontaklarının kapalı olduğunu gösterir. Bu konumda kesici kol üst konumdadır

Açma Pozisyonu: Herhangi bir arıza (aşırı yük veya kısa devre) nedeniyle kesicinin açık olduğunu gösterir. Bu durumda kesici kolu ON ve OFF konumları arasında orta konumdadır. Açma konumunda olan kesiciyi ON konumuna almak için; devre kesici kolunu KAPALI işaretiyle gösterildiği gibi aşağı doğru itin

Kesici "klik" sesiyle ayarlanacaktır. Daha sonra ON işaretiyle gösterilen kolu çekerek kesiciyi kapatın.

OFF/0 Konumu: Kesicinin kontaklarının açık olduğunu gösterir. Bu sayede kırıcı kolu alt konumda olur.

M3 MCCB kalıplı devre kesicinin fiziksel parametreleri

Kategori (EN 60947-2/IEC 60947-2)				Dayanıklılık
Modeli	Kutup	Dielektrik Özelliği (V)	İyonizasyon mesafesi (mm)	Toplam Döngüler	Elektrik Ömrü	Mekanik Ömür	Ana devre	Yardımcı devre
M3-160	1P	2500	≤30/0	20000	3000	17000	a/0	AC-15
M3-200	2P	2500	≤30/0	15000	2500	12500	a/0	AC-15
M3-125	3P / 4P	2500	≤30/0	8000	1000	7000	a/0	AC-15
M3-160	3P / 4P	3000	≤30/0	8000	1000	7000	a/0	AC-15
M3-250	3P / 4P	3000	≤30/0※	8000	1000	7000	A/B	AC-15
M3-630(400)	3P / 4P	3000	≤60/0※	5000	1000	4000	A/B	AC-15
M3-800	3P / 4P	3000	≤80/0※	5000	1000	4000	A/B	AC-15
M3-1600	3P / 4P	3000	≤80/0※	3000	500	2500	A/B	AC-15

MCCB kalıplı devre kesicinin boyutu

Modeli	Kutup	Anahat boyutu (LXGXY)
M3-160	1P	120x30x70mm
M3-200	2P	120x60x70mm
M3-125	3P	120x76x70mm
M3-125	4P	120x101x70mm
M3-160	3P	120x90x70mm
M3-160	4P	120x120x70mm
M3-250	3P	170x105x103,5 mm
M3-250	4P	170x140x103,5 mm
M3-630(400)	3P	254x140x103,5 mm
M3-630(400)	4P	254x184x103,5 mm
M3-800	3P	268x210x103,5 mm
M3-800	4P	268x280x103,5 mm
M3-1600	3P	410x210x138,5 mm
M3-1600	4P	410x280x138,5 mm
