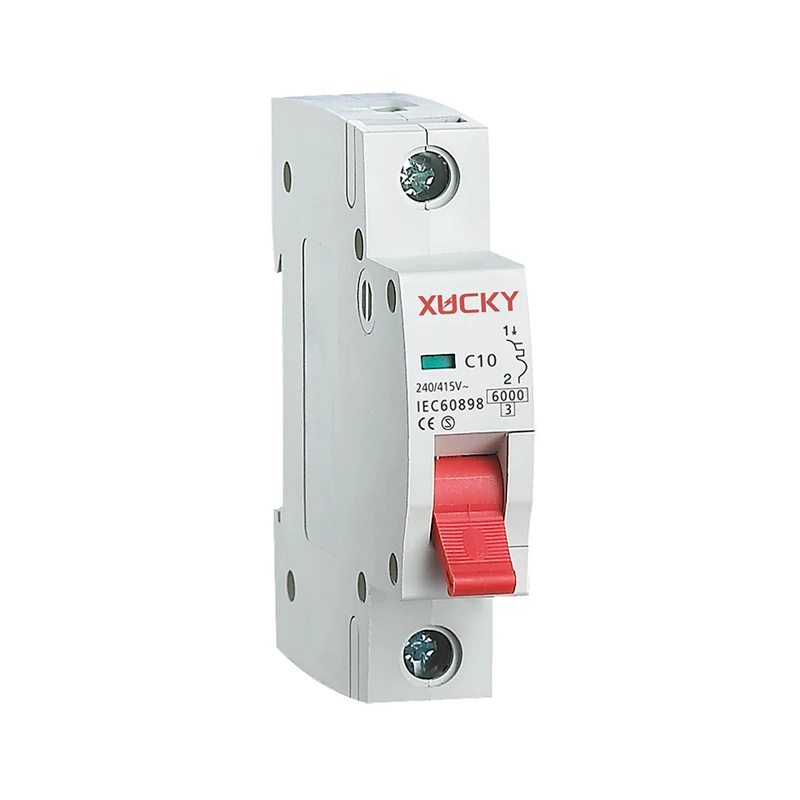

Yeni Çağ Serisi Minyatür Devre Kesici

Çinli tedarikçilerden yüksek kaliteli New Era Serisi Minyatür Devre Kesici, XUCKY Electric, uzun yıllardır Modüler Elektrik Terminal Ekipmanları konusunda uzmanlaşmıştır. Ürünlerimiz iyi bir fiyat avantajına sahiptir ve Güney Amerika, Orta Doğu, Afrika, Güneydoğu Asya pazarlarının çoğunu kapsamaktadır. Çin'deki uzun vadeli ortağınız olmayı sabırsızlıkla bekliyoruz.

Talep Gönder

Ürün Açıklaması

Özelleştirilmiş seri üretim desteği yeni dönem serisi minyatür devre kesicilerin konut ve kamu binalarının elektrik dağıtım panolarında kullanılması tavsiye edilir.

giriiş

Yeni dönem, farklı yüklere sahip dağıtım ve grup sistemlerinin korunmasına yöneliktir:

- elektrikli aletler, aydınlatma – V karakteristik anahtarları;

- orta düzeyde başlatma akımlarına sahip sürücüler (kompresör, fan grubu) - C karakteristik anahtarları;

- yüksek başlatma akımlarına sahip sürücüler (kaldırma mekanizmaları, pompalar) - D karakteristik anahtarları;

Minyatür devre kesici BA47-29'un konut ve kamu binalarının elektrik dağıtım panellerinde kullanılması tavsiye edilir.

Avantajları

· İki tip kısa devre koruması.

· –40 ila +50° С arasında geniş çalışma sıcaklığı aralığı.

· Geliştirilmiş temas alanıyla daha geniş kavrama kolu güncellendi.

· Terminal kelepçelerindeki çentikler, termal kayıpların azaltılmasını ve bağlantının mekanik stabilitesinin arttırılmasını sağlar.

Yeni Çağ Serisi Minyatür Devre Kesici
Genel güç dağıtımının korunması için (IEC/EN 60898-1)
Direkler			1P	2P	3P	4P
Elektrik performansı
Fonksiyonlar			kısa devre koruması, aşırı yük koruması, izolasyon, kontrol
Nominal frekans fHz			50-60Hz
Nominal çalışma gerilimi Ue V AC			230/400	400
Anma akımı A'da			6,10,16,20,25,32,40,50,63
Nominal yalıtımlı gerilim Ui V			500
Darbe dayanım gerilimi Uimp kV			4
Anlık açma tipi	Yeni dönem		S/C/D
Nominal kısa devre Icn(kA)	Yeni dönem		4.5
Sürüm türü			Termal manyetik tip
Servis ömrü(O~C)	Mekanik	Gerçek değer	20000
		Standart değer	4000
	Elektrik	Gerçek değer	8000
		Standart değer	4000
Bağlantı ve kurulum
Koruma derecesi			IP20
Tel mm²			1~35
Çalışma sıcaklığı			-5 ～+40°C
Nem ve ısıya dayanıklılık			Sınıf 2
Denizden yükseklik			≤2000
Bağıl nem			+20°C, ≤%90 ;+40°C, ≤%50
Kirlilik derecesi			2
Kurulum ortamı			Açık şok ve titreşimden kaçının
Kurulum sınıfı			Sınıf Ⅱ, Sınıf Ⅲ
Montaj			DIN35 rayı
Aksesuarlarla kombinasyon
Yardımcı kontak			Evet
Alarm kontağı			Evet
Şönt serbest bırakma			Evet
Düşük gerilim serbest bırakma			Evet
Yardımcı kontak+Alarm kontağı			Evet
Boyutlar (mm) (GxYxU)		a	17.5	35	52.5	70
		b	80.2	80.2	80.2	80.2
		c	76.5	76.5	76.5	76.5
