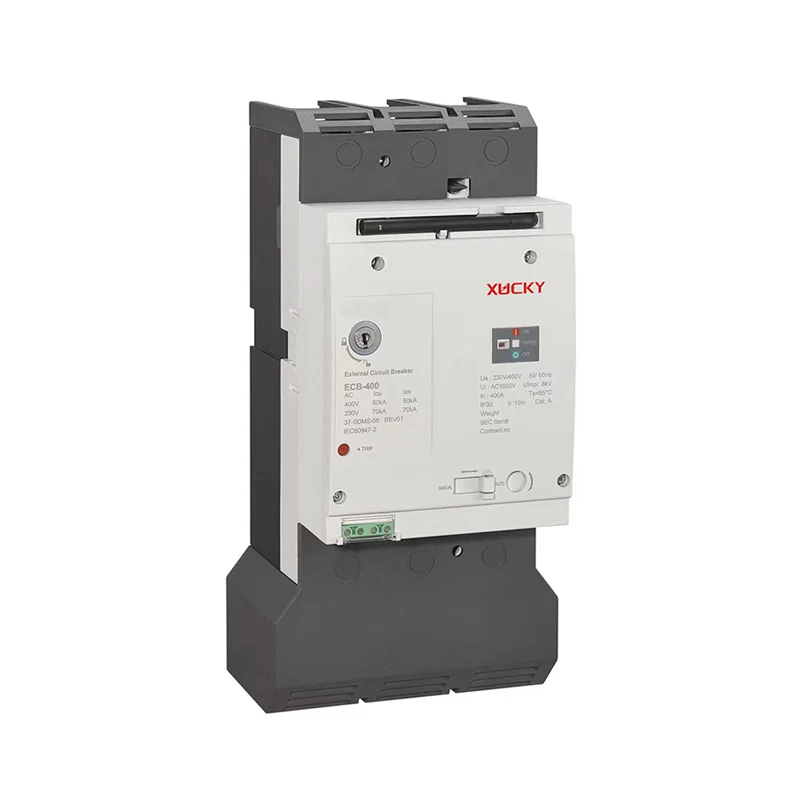

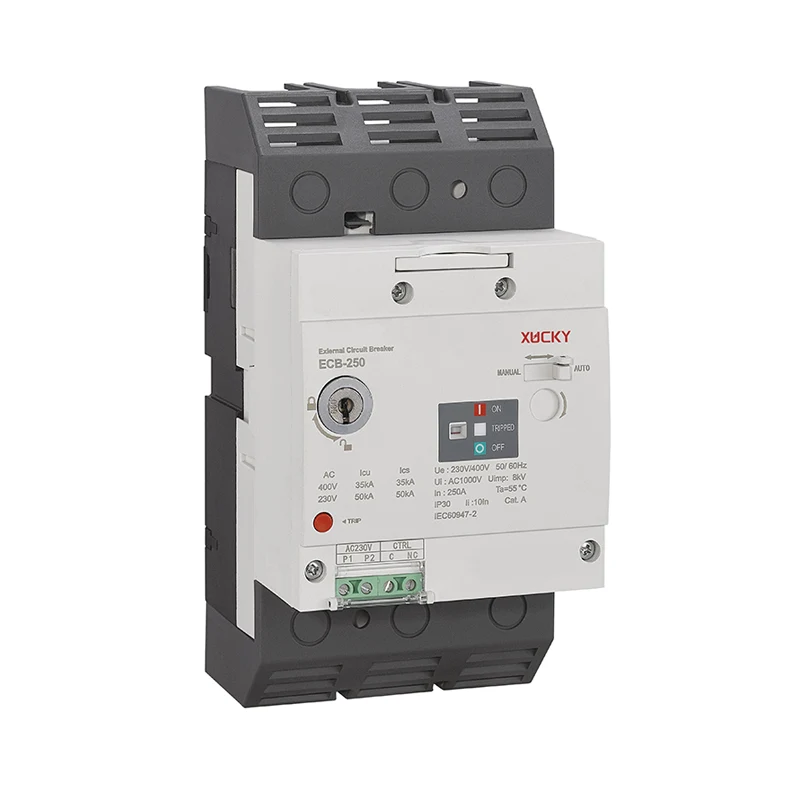

Elektronik Devre Kesici ECB

Uygulama Kapsamı

XUCKY Elektronik devre kesici ECB (Harici devre kesici) ürünü, elektrik sistemlerinin hassas kontrolünün ve izlenmesinin gerekli olduğu çeşitli uygulamalarda kullanılmak üzere tasarlanmıştır. Güç dağıtım sistemleri, otomasyon süreçleri ve enerji yönetimi çözümleri dahil ancak bunlarla sınırlı olmamak üzere hem ticari hem de endüstriyel ortamlar için uygundur. AC 50Hz/60Hz için uygun XUCKY ECB. normal şartlarda, elektrikli çalıştırma mekanizmasının devre kesicisi, hattın seyrek olarak dönüştürülmesi ve motorun seyrek olarak çalıştırılması için kullanılabilir. Elektrikle çalışan serinin boyutu küçüktür, kurulumu kolaydır, kullanımı stabildir, sezgisel ekranı vardır ve manuel olarak çalıştırılabilir. Kapsamlı performansı dünyadaki benzer ürünlerin ileri seviyesine ulaştı.

sınıflandırma

ECB ürünü, özellikle elektrik parametrelerini izlemek ve kontrol etmek için tasarlanmış akıllı elektrikli cihazlar kategorisine girmektedir. Elektrik sistemleri için gelişmiş bir akıllı kontrolör olarak sınıflandırılabilir.

Akıllı Kontrolör Performansı

ECB ürünü içindeki akıllı kontrolör, veri toplama, işleme ve yanıtlama açısından üstün performans sunar. Temel özellikler şunları içerir:

● Gerilim, akım, güç faktörü ve enerji tüketiminin gerçek zamanlı izlenmesi

● Otomatik arıza tespiti ve alarmlar

● Uzaktan erişim ve kontrol özellikleri

● Optimum sistem performansı için özelleştirilebilir ayarlar ve eşikler

Normal Çalışma Koşulları

Güvenilir çalışmayı sağlamak için ECB ürünü aşağıdaki koşullar altında kurulmalı ve çalıştırılmalıdır:

● Ortam sıcaklığı -5°C~+40°C'dir. Bu arada yükseklik 2.000 metreyi geçmez.

● Atmosfer koşulları: en yüksek sıcaklık 40°C'dir. Havanın bağıl nemi %50'yi geçmez ve 20°C gibi daha düşük sıcaklıklarda daha yüksek bağıl neme izin verilebilir. Zaman %90'a ulaşır.。Özel önlemler alınmalıdır. sıcaklık değişimlerinden dolayı ara sıra oluşan yoğuşma.

● Kurulum sahasının harici manyetik alanı hiçbir yönde jeomanyetik alanın 5 katını aşmamalıdır, ürünün yakınında büyük elektromanyetik girişimlerden (yüksek güçlü motorlar veya frekans dönüştürücüler gibi) kaçınılmalıdır, patlayıcı ve aşındırıcı gazlar olmamalıdır, yağmur ve kar istilası, kuru ve havalandırılmış.

● Kirlilik düzeyi: Düzey 3; Kurulum kategorisi:III

Yapının Kısa Tanıtımı

● Elektrikli çalıştırma mekanizması, nominal çalışma voltajının %85~110'u arasındadır (24VDC, izin verilen voltaj aralığı 22,4~25,2VDC'dir), bu da devre kesicinin güvenilir şekilde çalışmasını sağlayabilir.

● Çalışma voltajı: AC220V/DC220V, AC380V/DC380V, DC24V; toplam 3 çalışma voltajı.

● P1 ve P2, çalışan güç kaynağı erişim terminalleridir. P1 ve P2, devre kesicinin ana devresinden izole edilmeli ve ana devre arasındaki AC2000V/1 dak'dan az olmayan gerilim direncine dayanabilmeli ve arızalanmamalı ve atlama yapmamalıdır. Kullanılan algılama voltajı direnci cihazı IEC60947-1 (GB14048) .1) Gereksinimlerine uygundur

● S1, S2, S4 kontrol hattının erişim ucudur ve sinyal darbe sinyalidir (kısa süreli bağlantı); masa rölesi üzerindeki kontaklar S1 (ortak nokta), S2 (kapalı), S4 (açık) noktasına bağlanır. S1 ve S2, masa rölesindeki kontaklar aracılığıyla bağlandığında, devre kesici kapatılır (kapatma komutunun düzgün bir şekilde yürütülmesi için sinyalin bağlanması veya bağlantısının kesilmesi gerekmez); S1 ve S4, masa rölesindeki kontaklar aracılığıyla bağlandığında devre kesici bölünür (anahtar komutu, sinyalin bağlanmasını veya bağlantısının kesilmesini gerektirmez)

● Kapıyı kapatmak veya bölmek için devre kesiciyi manuel olarak çalıştırmak üzere otomatik mod değiştirildiğinde, devre kesici kapıyı kapatabilir veya bölebilir. S1, S2 ve S4'ün açma ve kapama sinyallerinden etkilenmez.

● Manuel modda çalışan devre kesici kapatıldığında veya bağlantısı kesildiğinde ve otomatik moda geçirildiğinde, devre kesicinin sinyal kontrol moduna göre çalışmasına gerek yoktur, sadece devre kesiciyi açmak için S1, S2 kapatma sinyalini yeniden çalıştırın. kapat (kapatma komutu sinyalin bağlanmasını veya bağlantısının kesilmesini gerektirmez); S1 anahtarı, Kesinti (komutun yürütülmesi için sinyalin bağlanması veya bağlantısının kesilmesi gerekmez).

● Devre kesici kısa devre açma veya açma işleminde başarısız olduğunda, 1 saniyelik kendi kendini sıfırlama işlevi (devre kesicinin ayırıcı konumuna otomatik çalışması), açma veya açma öncesinde sinyal tarafından kontrol edilmeyecek şekilde otomatik modda geciktirilecektir. (kapanma sinyali eşit şekilde bağlanır veya kapı sinyali eşit şekilde bağlanır); yalnızca yeniden Kapı kapalıdır (kapatma komutu sinyalin eşit şekilde bağlanmasını veya bağlantısının kesilmesini gerektirmez); S1 ve S4 kapısı devre kesiciye bağlanır (geçit komutu, yürütme için sinyalin bağlanmasını veya bağlantısının kesilmesini gerektirmez). Manuel modda devre kesiciyi kapatma veya ayırma işlemi yoktur.

Görünüm açıklaması

Ürün Parametresi Performansı

Teknik veriler
