AC, A, F ve B tipi sızıntı anahtarlarının farklılıkları ve uygulama senaryoları

Değişken frekanslı ev aletlerinin ve LED lambalarının popülerleştirilmesiyle, geleneksel olarak yaygın olarak kullanılan AC tipiartık akım devre kesicikoruma gereksinimlerinin geliştirilmesine ayak uyduramamıştır. Sonra, mevcut kurulu AC tipi artık akım devre kesicileri değiştirilmeli mi? Yeni kurulan artık akım devre kesicilerin türü nasıl seçilir?

1. Artık akım devre kesici (RCCB) nedir?

Faz çizgisi ile nötr çizgi (artık akım) arasındaki akımdaki farkı tespit etmek için kullanılır. Sızıntı akımı belirlenen eşiği aştığında, güç kaynağını hızla keser. Kişisel Güvenlik: Tipik hassasiyet 30 Ma'dır, bu da bir kişi elektrik şoku aldığında seyahat edebilir. Yangından korunma: 100 Ma veya 300 Ma duyarlılıkları, küçük akım sızıntılarının neden olduğu yangınları baskılayabilir. Çalışma süresi (GB/T 16916.1'den alıntılanmıştır): artık akım = iΔn olduğunda, çalışma süresi ≤ 300 ms; Kalıntı akım = 5iΔn olduğunda, çalışma süresi ≤ 40 ms.

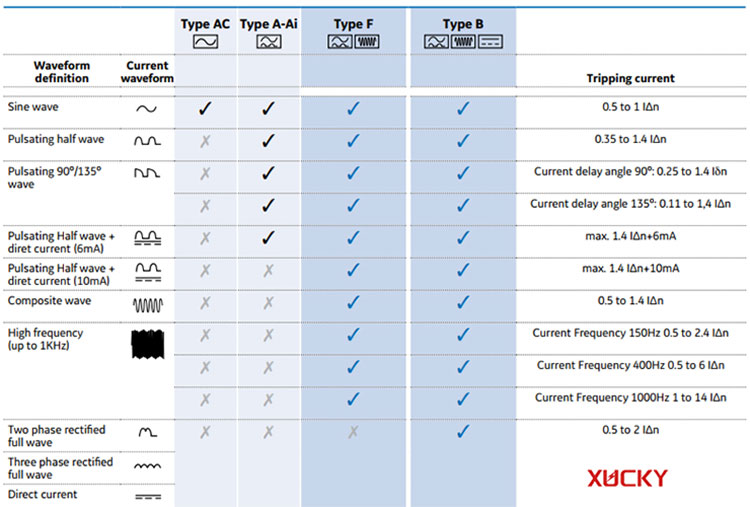

2. AC, A, F ve B tipi sızıntı devre kesicileri arasındaki temel farklılıklar nelerdir?

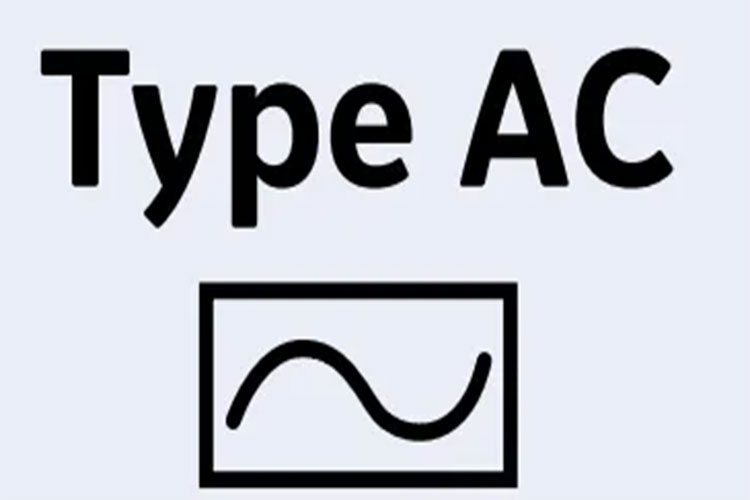

AC Tipi: Saf dirençli/endüktif yükler (akkor lambalar, elektrikli su ısıtıcıları, vb.) İçin uygun doğrusal yük, sadece 50/60 Hz'de saf sinüs AC sızıntısı eylemini tetikler. DC bileşenleri veya yüksek frekanslı bileşenler içeren herhangi bir dalga formu tetiklenmeyecektir.

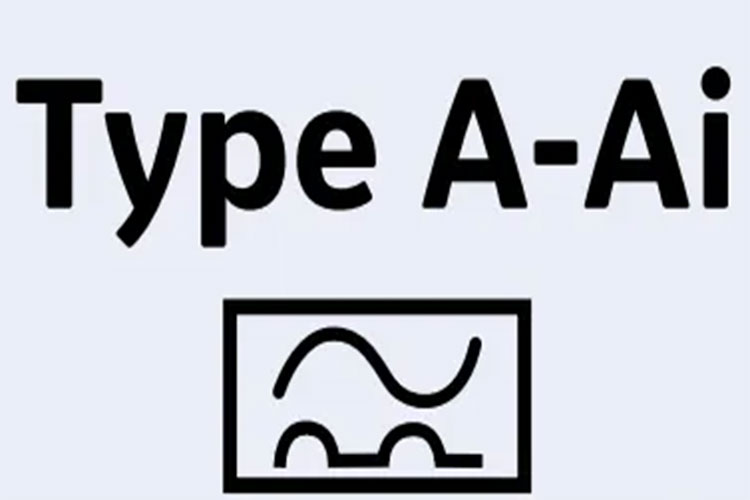

Tip A: AC tipine göre doğrultucu yükü, "sinüs AC + titreşimli DC" dalga formlarını (yarım dalga veya tam dalga rektifikasyonundan sonra testere dişi akımı) tanıyabilir. Hala doğrultucu köprüleri olan ev aletlerinde yaygın olarak bulunan pürüzsüz DC veya kilohertz düzeyinde titreşimli DC'yi tespit edemez.

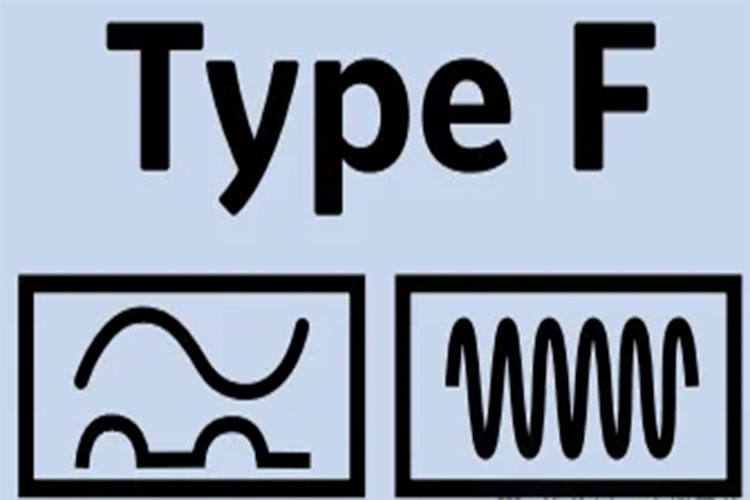

F Tip: Tek fazlı değişken frekans yükü, A tipi tüm yetenekleri kapsar ve 10 Hz ila 1 kHz arasında değişen orta-yüksek frekans darbeli DC'ye (tek fazlı değişken frekans invertörlerinin ve PFC devrelerinin spektrum segmentleri) uzanır. Ancak, düz DC'den sorumlu değildir. Özellikle tek fazlı değişken frekanslı ev aletleri için tasarlanmıştır.

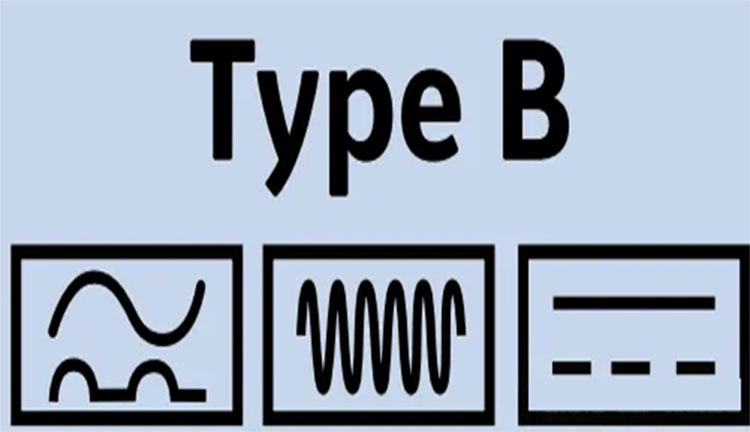

Tip B: Üç fazlı değişken frekans yükü, F tipinin ötesine uzanır: bir yandan, 1 kHz'e kadar sinüs veya titreşimli DC sızıntısı için tetikleyebilir, diğer yandan da 0 Hz pürüzsüz DC tespit edebilir.

3. AC tipi sızıntı devre kesici hangi senaryolar için uygundur?

• Akkor lambalar, halojen lambalar, geleneksel enerji tasarrufu lambaları;
• Elektrikli su ısıtıcılar, direnç tipi fırınlar, elektrikli battaniyeler ve diğer tamamen dirençli yükler;
• Elektronik hız kontrolü olmayan tek hızlı motorlar veya ev aletleri.

4. Tip A Sızıntı Koruma Anahtarı hangi senaryolar için uygundur?

• Elektronik hıza ayarlama/değişken frekanslı çamaşır makineleri, değişken frekanslı buzdolapları;
• Mikrodalga fırınlar, elektrikli pirinç ocakları, bilgisayar ve televizyon güç kaynakları;
• LED sürücü lambaları ve düzeltme ile soket devreleri.

5. F-tipi sızıntı devre kesici hangi senaryolar için uygundur?

Hanehalkı/kompakt ticari tek fazlı değişken frekans yükü

• Değişken frekanslı klima dış ünite, tek fazlı ısı pompası kompresörü
• Değişken frekanslı çamaşır makinesi, kurutma makinesi, bulaşık makinesi
• Tek fazlı değişken frekanslı su pompası (yüzme havuzu, zemin ısıtma dolaşım pompası)
• Elektronik Hız Kontrolü Vakum Süpürücü, Elektrikli El aletleri ve diğer ürünler

PFC anahtarlama güç kaynağı ile

• Yüksek güçlü LED sürüş, güç adaptörü, ofis baskı ekipmanı
• Küçük UPS, endüstriyel kontrol güç kaynağı, vb.

6. B-tipi sızıntı devre kesici hangi senaryolar için uygundur?

• Bölünmüş klimalar / merkezi klimalar frekans dönüştürücüler;
• Fotovoltaik invertörler, enerji depolama invertörleri;
• DC ve AC araç şarj cihazları, UPS, CNC makineleri.

7. Seçim yaparken hangi anahtar parametreler dikkate alınmalıdır?

• Nominal akım (in): Maksimum eşzamanlı yük akımına göre seçin 1.2 ila 1.3 (25 A/40 A/63 A/100 A, vb.)
• Nominal kalıntı çalışma akımı (IΔN): Kişisel koruma: 30 mA (özel alanlar için 10 mA);
• Yangından korunma: 100 Ma veya 300 Ma (ana toplam sızıntı koruması için).
• Kutup Numarası: Tek faz 1p+n seçer, üç faz 3p+n veya 4p'yi seçer.

8. 30mA, 100mA ve 500mA arasında nasıl seçim yapılır?

• Terminal devreleri (yatak odası, oturma odası, çocuk odası): 30 Ma, kişisel elektrik şok koruması için.
• Islak alan terminalleri (mutfak, banyo): 30 Ma, yüksek nem ortamlarında kişisel koruma daha gereklidir ve daha yüksek bir akıma rahatlamamalıdır.
• Ana Dağıtım Kutusu Toplam Sızıntı Koruması: 100 Ma - 300 Ma, Yangından Koruma + Alt Seviye ile Seçici Koordinasyon. Gecikmeli tip (S tipi) seçmeniz önerilir
• Yüksek güçlü/endüstriyel devreler: Öncelik 300 Ma. Hesaplamadan veya ölçümden sonra, sızıntı akımı nispeten büyükse, uzun çizgilerdeki sızıntının neden olduğu yanlış açmayı azaltmak için 500 mA veya üstü seçilebilir.

9. Kurulum ve bakım için önlemler nelerdir?

• Kurulum:

Sızıntı koruma anahtarını dağıtım kutusunun ana tarafına mümkün olduğunca elektrik ölçer yakınına takın.

Faz teli ve nötr tel, sıfır sekanslı transformatörden birlikte yönlendirilmelidir. Nötr tel, diğer devreler veya PE ile karıştırılmamalıdır.

• Çevre:

Yüksek sıcaklıklardan, yüksek nemlerden ve aşındırıcı gazlardan uzak durun. Düzenli olarak temizliği kontrol edin. Özellikle mutfaktaki dağıtım kutusu için, kapalı bir kapı tipi elektrik kutusu seçilmelidir.

• Kendini kontrol edin:

"T" tuşuna ayda bir kez basın;

Yağmurlu ve nemli mevsimlerde sıklık arttırılabilir.

10. RCCB ve RCBO arasındaki farklar nelerdir?

• RCCB: Sadece sızıntı koruması sağlarken, aşırı yük/dalgalanma koruması için bir MCB gereklidir.
• RCBO: Sızıntı koruması, aşırı yük koruması ve kısa devre korumasını bir birimde birleştirerek, biraz daha yüksek bir fiyatla yerden tasarruf eder.

11. Hanehalkı AC tipi sızıntı anahtarını değiştirmem gerekiyor mu?

• Yükseltme gerçek yüke dayanmalıdır: Güvenlik Tehlikesi: AC tipi titreşimli/daha pürüzsüz DC sızıntısı için tetiklenmeyecektir;
• Yanlış yolculuk riski: DC sapması AC tipinin sıfırlanmasını veya yanlış bir yolculuğa neden olmasını engelleyebilir;
• Yükseltme Planı: Sıradan Düzeltme, Elektronik Aletler → Bir türle değiştirin; Düzgünleştirilmiş DC veya yüksek frekanslı cihazlar içerenler → doğrudan B tipiyle kullanırlar; Üst düzey ana sızıntı koruması, "seçici sınıflandırma" nı sağlamak için AC tipini (veya bir türü) koruyabilir.
• 2025 yılından bu yana yeni ulusal standart şarj yığınları 6mA DC izleme ile donatılmıştır ve ek kurulum gerekmez.
