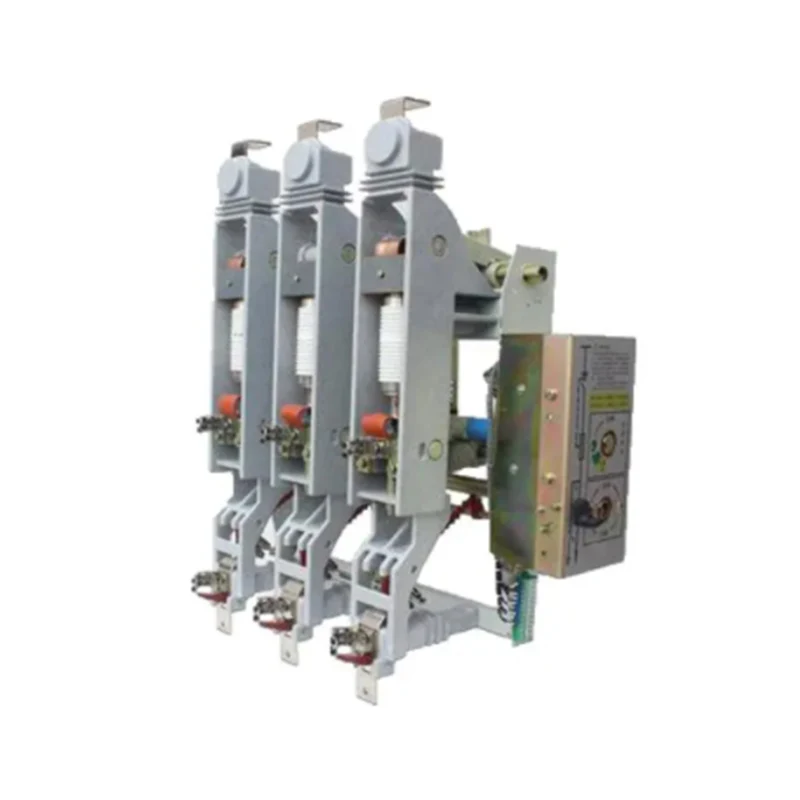

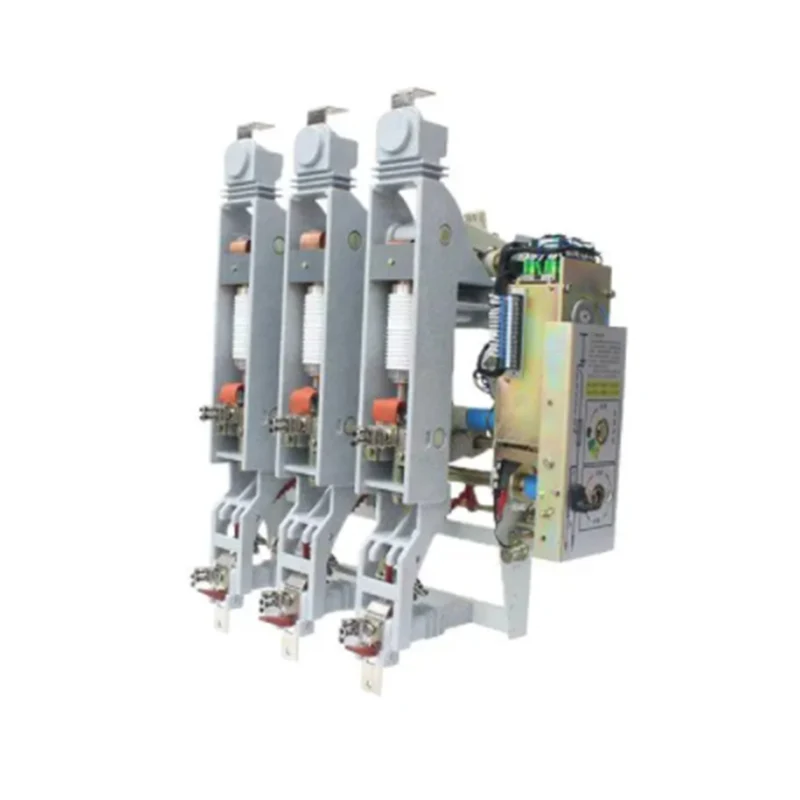

FZRN61 Bağlantı Kesme Anahtarlı ve Topraklama Anahtarlı Yük Kesme Anahtarı

Kapalı AC yüksek gerilim minyatür vakumlu yük kesme anahtarı

• 3 fazlı

• 3 çalışma konumu

• entegre

• bağlantı kesme anahtarı ve topraklama anahtarı ile

• sağ/sol çalışma, baş aşağı montaj imkanı

FZRN61 Bağlantı Kesme Anahtarlı ve Topraklama Anahtarlı Yük Ayırıcı Anahtarına Genel Bakış

• FZN61-12DG/630-20 ve FZN61-12DG/1250-25 iç mekan AC yüksek gerilim minyatür vakumlu yük kesme anahtarları, 12kV nominal gerilimi ve 50Hz nominal frekansı olan üç fazlı yüksek gerilim anahtar ekipmanıdır ve yük akımlarını değiştirmek için kullanılır , kapalı döngü akımı, yüksüz transformatör ve kablo şarj akımı ve kısa devre akımı sağlar. Üstte bir bağlantı kesme anahtarı ve altta bir topraklama anahtarı ile donatılmış üç konumlu minyatür vakum yük kesme anahtarı, kısa devre akımına dayanabilir.

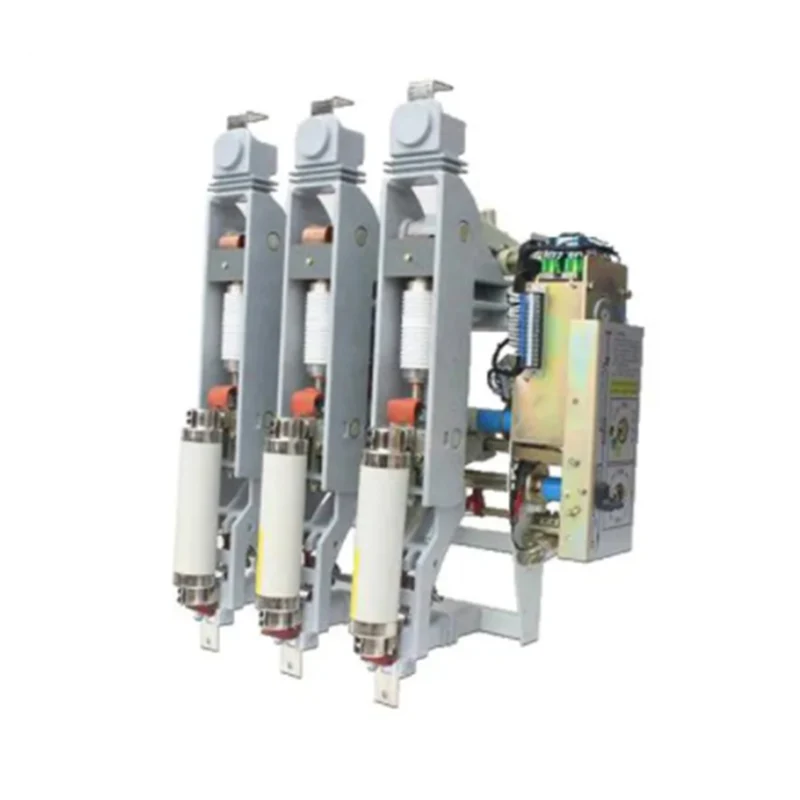

• FZRN61-12DG/200-31.5 AC yüksek gerilim minyatür vakum yük kesici şalter-sigorta kombinasyon ünitesi, iç mekan yüksek gerilim şalter ekipmanıdır; FZRN61-12DG minyatür yük kesici şalter ve SLAJ-12 (XRNT-10) yüksek gerilim akım sınırlamayı birleştirir sigorta. Kısa devre akımına kadar her türlü akımı kesebilir; yük kesme anahtarı çalışma akımını keser, sigorta akımı keser ve eklem, çalışma akımı ile tam kısa devre akımı arasındaki her türlü akımı keser. Aynı zamanda sigorta darbesi ile yük ayırıcıyı açar.

FZRN61 Bağlantı Kesme Anahtarlı ve Topraklama Anahtarlı Yük Ayırıcı Anahtarının Tip Açıklaması

Kullanım Koşulları

• Ortam hava sıcaklığı: -30°C~+40°C;

• Yükseklik: ≤1000m; 3000 m'nin üzerinde özelleştirilebilir;

• Bağıl nem: günlük ortalama ≤%95, aylık ortalama ≤%90;

• Deprem şiddeti: ≤8 derece;

• Yangın ve patlama tehlikesi, kimyasal korozyon ve şiddetli titreşim tehlikesi olmayan yerler;

• Kirlilik derecesi: II.

Teknik Parametreler ve Performans

Ürün Montaj Analizi Çizimi

1. üst çıkış 2. bağlantı kesme anahtarı 3. izolasyon tabanı 4. esnek bağlantı 5. üst sigorta tutucusu 6. sigorta 7. alt sigorta tutucusu 8. tetikleme plakası 9. alt çıkış 10. metal çerçeve 11. vakum kesici 12. yay mekanizması 13 işletim paneli 14. toprak anahtarı

Ürün Yapısına Giriş

• Vakumlu ayırma yük kesme anahtarı modüler bir üründür; çerçeve yapısı: kompakt yapı, entegre bağlantı kesme anahtarı, vakumlu yük kesme anahtarı, sigorta, topraklama anahtarı bir bütün olarak yüksek performanslı yüksek voltajlı elektrik ürünleridir.

• Küçük boyut: açık ve kapalı durumdaki genişlik: vakumlu yük kesme anahtarının genişliği ≤299 mm.

• Yüksek parametreler: vakumlu yük kesme anahtarının nominal akımı 1250A'e kadardır; anahtar-sigorta kombinasyon ünitesinin nominal akımı 200A'e kadar olup, 2000kVA'lık bir transformatörü koruyabilir.

• Gelen hat ayırma anahtarı topraklama anahtarına bağlıdır. Toprak ayırıcısı açıldıktan sonra aynı işlemle gelen hat ayırıcısı da kapatılacaktır.

• Açıldıktan sonra gözle görülür kırılmaya sahip döner bağlantı kesme anahtarı.

• Yanlış çalışmayı önlemek için vakumlu ayırma yük kesme anahtarı ile ayırma (topraklama) anahtarı arasında mekanik bir kilitleme vardır. Ayırma anahtarı kapatıldıktan sonra vakum yükü kesme anahtarının kapatılabildiğinden emin olun; ayırma anahtarı ancak vakum yük kesme anahtarı açıldıktan sonra açılabilir.

• Yük ayırıcı elektrikli ve manuel, uzaktan kumanda yapabilen elektrikli çalıştırma mekanizması ile donatılabilir.

• İsteğe bağlı yardımcı anahtar, şönt ve aşırı akım bobini.

• Vakum yük ayırıcının açılma ve kapanma hızı manuel çalıştırmadan etkilenmez.

• Yanlış çalışmayı önleme mekanizması, tüm yüksek gerilim ekipmanı setinin "beş önleme" gerekliliklerini karşılar.
