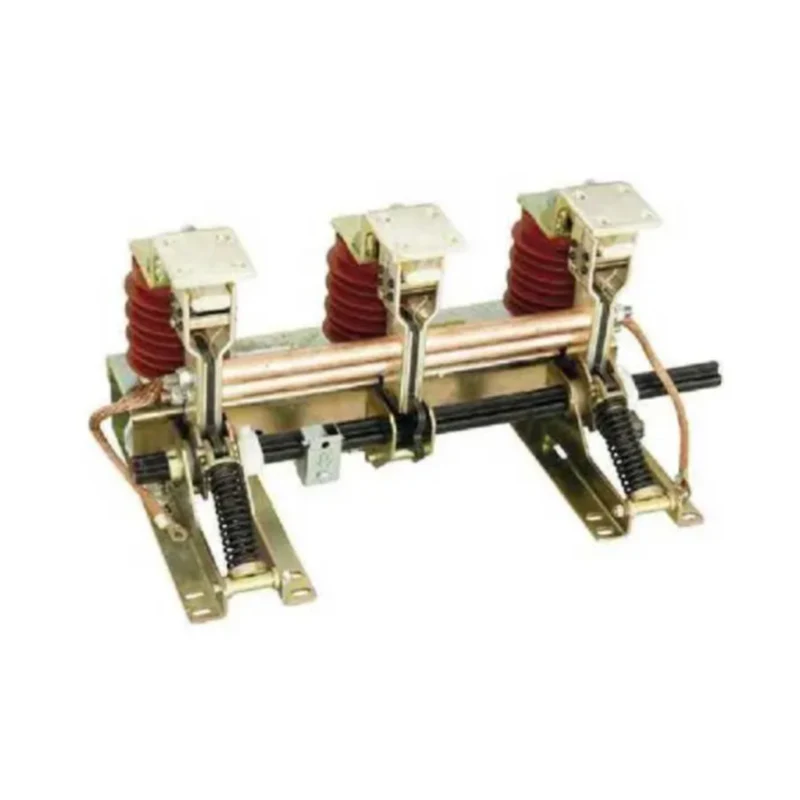

JN17-50 Kombine Topraklama Anahtarı
  • JN17-50 Kombine Topraklama AnahtarıJN17-50 Kombine Topraklama Anahtarı

JN17-50 Kombine Topraklama Anahtarı

Çin XUCKY Electric özelleştirilmiş JN17-50 kombine topraklama anahtarı, ESI tipine göre yeni bir tasarım ve geliştirilmiş ürünümüzdür, yapı monte edilmiştir, 3-10KV, Üç fazlı, AC 501601Hz elektrik güç sistemine uygundur, çeşitli destekler HV şalt sistemi ve topraklama koruması çeşitleri. GB1985-2004 ve IEC129 standardına uygundur.

JN17-50 Kombine Topraklama Anahtarının ürün tanımı

Jn17-12,50 Combined Grounding Switch

JN17-50 serisi iç mekan yüksek gerilim topraklama anahtarı, ESI tipine göre yeni tasarım ve geliştirilmiş bir ürünümüzdür, yapı monte edilmiştir, 3-10KV, Üç fazlı, AC 501601Hz elektrik güç sistemine uygundur, çeşitli desteklerle desteklenir HV şalt sistemi ve topraklama koruması. GB1985-2004 ve IEC129 standardına uygundur.


Çalışma koşulu

1. Ortam sıcaklığı: -10°C 一+40°C

2. Yükseklik: 1000m Sensör yüksekliği: 140mm)

3. Bağıl nem: Günlük ortalama bağıl nem w %95 Aylık ortalama bağıl nem w <%90

4. Deprem yoğunluğu: w 8 derece

5. Kirlilik derecesi: II


JN17-50 Kombine Topraklama Anahtarının temel olarak teknik parametreleri

Öğe

Birim

Veri


Nominal gerilim

KV

12


Nominal kısa süreli dayanım akımı (termal stabilite)

THE

50


Nominal kısa devre dayanım süresi

S

4


Nominal kısa devre yapma akımı

THE

125


Nominal tepe dayanım akımı (dinamik kararlılık)

THE

125

Nominal yalıtım seviyesi

Nominal kısa süreli güç frekansı dayanım gerilimi

KV

42

Nominal yıldırım darbe dayanım gerilimi

75


Makine Ömrü

zaman

2000


JN17-12/50 topraklama anahtarı (ES-10/31.5) Ana hatları ve montaj boyutu

Jn17-12,50 Combined Grounding Switch


Bakır terminal bloğu

Jn17-12,50 Combined Grounding Switch


Delik konumu diyagramı

Jn17-12,50 Combined Grounding Switch


Şartname

E

F

G

H

D

JN17-12/5O-21O

210

50

185

655

516

JN17-12/50-220

220

50

185

675

536

JN17-12/50-230

230

50

85

695

556

JN17-12/50-250

250

50

185

735

596

JN17-12/50-275

275

50

210

810

646


Sipariş notları, ürün özelliklerini, kutuplar arasındaki merkezi mesafeyi, elektrikli ekran cihazı tipinin bana gerekli olup olmadığını belirtir. Lütfen sipariş verirken yumuşak bağlantı uzunluğuna dikkat edin (normal L=250mm).

Özel bir isteğiniz varsa lütfen bize danışın.
