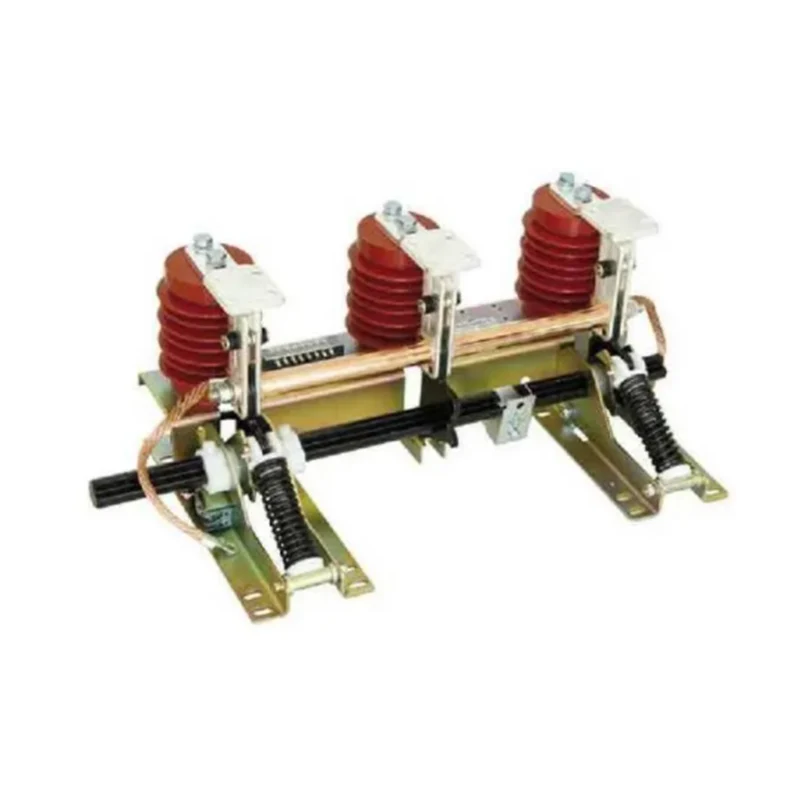

JN15-12 Dahili Topraklama Anahtarı

XUCKY Electric, Çin'de büyük ölçekli bir topraklama anahtarı üreticisi ve tedarikçisidir. Uzun yıllardır Modüler Elektrik Terminal Ekipmanları konusunda uzmanlaştık. Ürünlerimiz iyi bir fiyat avantajına sahiptir ve Güney Amerika, Orta Doğu, Afrika, Güneydoğu Asya pazarlarının çoğunu kapsamaktadır. Çin'deki uzun vadeli ortağınız olmayı sabırsızlıkla bekliyoruz. JN15-12 bina içi topraklama ayırıcısı, ESI tipi üzerinde geliştirilmiş, 3-I2KV, Trifaze, AC 50I60IHz destekli, çeşitli HV şalt cihazlarıyla ve topraklama korumasıyla elektrik güç sistemine uygun yeni bir tasarımdır. GB1985-2004 ve IEC129 standardına uygundur.

Talep Gönder

Ürün Açıklaması

JN15-12 İç Mekan Topraklama Anahtarının ürün tanımı

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

giriiş

JN15-12 bina içi topraklama anahtarı, ESI tipinde geliştirilmiş, 3-I2KV, Trifaze, AC 50I60IHz destekli, çeşitli HV şalt cihazlarıyla ve topraklama korumasıyla elektrik güç sistemine uygun yeni bir tasarımdır. GB1985-2004 ve IEC129 standardına uygundur.

Çalışma koşulu

1. Ortam sıcaklığı: -10°C -+40°C

2. Yükseklik: 1000m (sensör yüksekliği: 140mm)

3. Bağıl nem: Günlük ortalama bağıl nem w %95 Aylık ortalama bağıl nem w <%90

4. Deprem yoğunluğu: w 8 derece

5. Kirlilik derecesi: II

JN15-12 İç Mekan Topraklama Anahtarının temel olarak teknik parametreleri

	Öğe	Birim	Veri
	Nominal gerilim	KV	12
	Nominal kısa süreli dayanım akımı (termal stabilite)	THE	31.5
	Nominal kısa devre dayanım süresi	S	4
	Nominal kısa devre yapma akımı	THE	80
	Nominal tepe dayanım akımı (dinamik kararlılık)	THE	80
Nominal yalıtım seviyesi	Nominal kısa süreli güç frekansı dayanım gerilimi	KV	42
Nominal yalıtım seviyesi	Nominal yıldırım darbe dayanım gerilimi	KV	75
	Makine Ömrü	zaman	2000

◎ JN15-12/31.5 topraklama anahtarı (ES-10/31.5) Ana hatları ve kurulum boyutu

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Bakır terminal bloğu

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Delik konumu diyagramı

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Şartname	E	F	G	H	D	C
JN15-12/31.5-165	165	75	160	565	426
JN15-12/31.5-18O	180	75	160	595	456
JN15-12/31.5 – 200	200	75	160	635	496
JN15-12/31.5—21O	210	75	160	655	516
JN15-12/31.5-220	220	75	160	675	536
JN15 12/31,5 230	230	75	160	695	556	96
JN15-12/31.5-250	250	75	160	735	596	96
JN15-12/31.5-275	275	75	185	810	646	96

Sipariş notları, ürün özelliklerini, kutuplar arasındaki merkezi mesafeyi, elektrikli görüntüleme cihazının olup olmadığını (ekran tipinin gerekli olup olmadığını) belirtir. Sipariş verirken lütfen yumuşak bağlantı uzunluğuna dikkat edin (normal L=250mm).

Özel bir isteğiniz varsa lütfen bize danışın.
