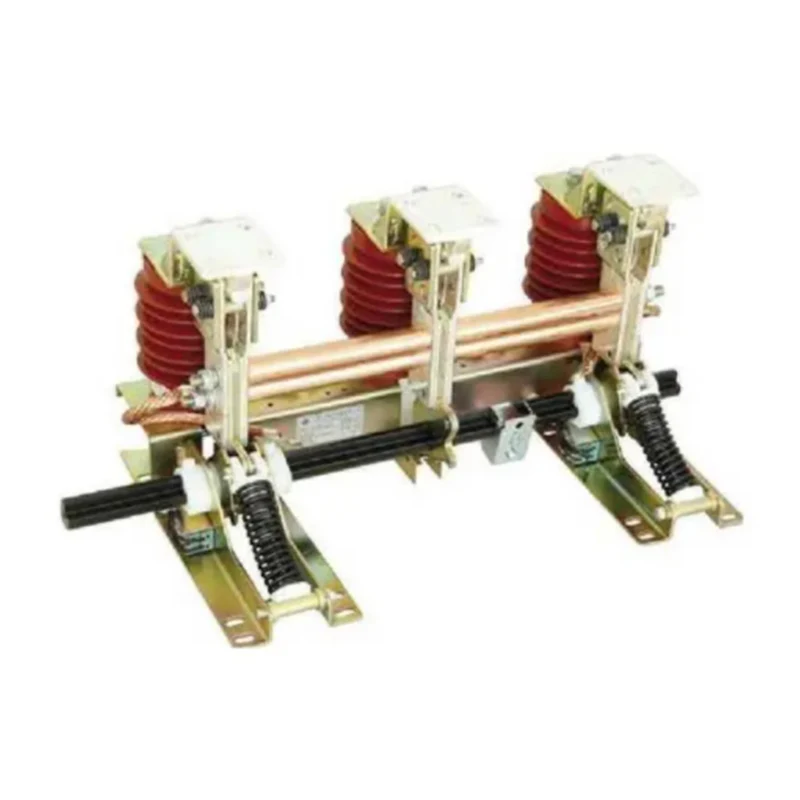

JN17-12 Kombine Topraklama Anahtarı

XUCKY Electric markasının Jn17-12 Kombine Topraklama Anahtarı, şirket tarafından uluslararası ileri teknoloji kullanılarak tasarlanıp geliştirilen yeni devre kesicilerdir. JN17-12/40 (eski tip JN15-12/40) serisi iç mekan yüksek gerilim topraklama anahtarı, ESI tipine göre yeni tasarım ve geliştirilmiş bir ürünümüzdür, yapı monte edilmiştir, 3-10KV elektrik güç sistemine uygundur , Üç fazlı, AC 501601Hz, çeşitli HV şalt cihazları ve topraklama koruması desteği. GB1985-2004 ve IEC129 standardına uygundur.

Talep Gönder

Ürün Açıklaması

JN17-12 Kombine Topraklama Anahtarının ürün tanımı

Jn17-12,40 Combined Grounding Switch

giriiş

JN17-12 serisi iç mekan yüksek gerilim topraklama anahtarı, ESI tipine göre yeni tasarım ve geliştirilmiş bir ürünümüzdür, yapı monte edilmiştir, 3-10KV, Üç fazlı, AC 501601Hz elektrik güç sistemine uygundur, çeşitli desteklerle desteklenir HV şalt sistemi ve topraklama koruması. GB1985-2004 ve IEC129 standardına uygundur.

JN17-12 Kombine Topraklama Anahtarının çalışma durumu

1. Ortam sıcaklığı: -10°C 一+40°C

2. Yükseklik: 1000m Isensör yüksekliği: 140mm)

3. Bağıl nem: Günlük ortalama bağıl nem w %95 Aylık ortalama bağıl nem w <%90

4. Deprem yoğunluğu: w 8 derece

5. Kirlilik derecesi: II

JN17-12 Kombine Topraklama Anahtarının temel olarak teknik parametreleri

	Öğe	Birim	Veri
	Nominal gerilim	KV	12
	Nominal kısa süreli dayanım akımı (termal stabilite)	THE	40
	Nominal kısa devre dayanım süresi	S	4
	Nominal kısa devre yapma akımı	THE	100
	Nominal tepe dayanım akımı (dinamik kararlılık)	THE	100
Nominal yalıtım seviyesi	Nominal kısa süreli güç frekansı dayanım gerilimi	KV	42
Nominal yalıtım seviyesi	Nominal yıldırım darbe dayanım gerilimi	KV	75
	Makine Ömrü	zaman	2000

JN17-12/40topraklama anahtarı(ES-10/31.5) Ana hatları ve kurulum boyutu

Jn17-12,40 Combined Grounding Switch

Bakır terminal bloğu

Jn17-12,40 Combined Grounding Switch

Delik konumu diyagramı

Jn17-12,40 Combined Grounding Switch

Şartname	E	F	G	H	D
JN17-12/40-210	210	50	185	655	516
JN17-12/40-220	220	50	185	675	536
JN17-12/40-230	230	50	85	695	556
JN17-12/40-250	250	50	185	735	596
JN17-12/40-275	275	50	210	810	646

Sipariş notu, ürün özelliklerini, kutuplar arasındaki merkezi mesafeyi, elektrikli ekran cihazı tipinin bana gerekli olup olmadığını belirtir. Sipariş verirken lütfen yumuşak bağlantı uzunluğuna dikkat edin (normal L=250mm).
