JN22-40.5 Serisi Yüksek Gerilim Topraklama Anahtarı

JN22-40.5 Serisi Yüksek Gerilim Topraklama Anahtarı, yüksek teknoloji parametre performansına sahip ileri seviye bir üründür. Kapsamlı değerlendirmenin ardından GB1985 AC HV bağlantı kesme anahtarı ve topraklama anahtarına uygundur ve 40,5kV ve AC 50Hz güç sistemi için geçerlidir. KYN61-40.5 ve diğer tip yüksek gerilim şalt cihazlarıyla birlikte kullanılabilir, ayrıca yüksek gerilim elektrikli ekipmanın revizyonunda koruyucu bir rol oynar.

Talep Gönder

Ürün Açıklaması

JN22-40.5 Serisi Yüksek Gerilim Topraklama Anahtarının ürün tanımı

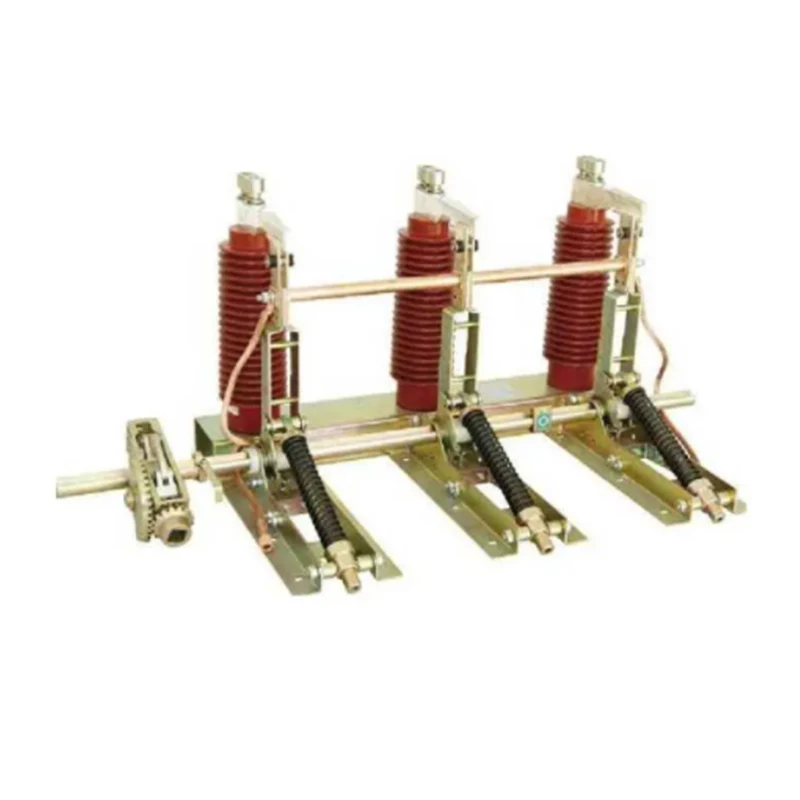

Jn22-40.5,31.5 Series High Voltage Earthing Switch

giriiş

JN22-40.5 serisi yüksek gerilim topraklama anahtarı, gelişmiş tasarım ve istikrarlı performans, basit yapılar, 40.5KV, Üç fazlı, AC 50Hz elektrik güç sistemine uygun basit montaj ucu ayarı ile XI'AN HV Electric araştırma organizasyonu tarafından araştırılmış ve geliştirilmiştir. . KYND-40.5 ve diğer çeşitli HV şalt cihazlarıyla ve topraklama koruması olarak destek. II, GB 1985-2004 ve IEC129 standardına uygundur.

JN22-40.5 Serisi Yüksek Gerilim Topraklama Anahtarının çalışma koşulu

1. Yükseklik: w 1000m

2. Ortam sıcaklığı: -10°C ~+407丁

3. Deprem yoğunluğu: w 8 derece

4. Aşındırıcı, yanıcı gaz ve su bulunmayan yerlerde uygulanabilir

Esas olarak teknik parametreler

	Öğe	Birim	veri
	Nominal gerilim	KV	30
	Maksimum voltaj	KV	40.5
	Nominal kısa süreli dayanım akımı (termal stabilite)	THE	31.5
	Nominal kısa devre dayanım süresi	S	4
	Nominal kısa devre yapma akımı	THE	80
	Nominal tepe dayanım akımı (dinamik kararlılık)	THE	80
Nominal yalıtım seviyesi	Ana Güç Frekansı Dayanım Gerilimi	KV	95
Nominal yalıtım seviyesi	Yıldırım Darbe Dayanım Gerilimi	KV	185
	Kutuplar Arası Merkezi Mesafe	zaman	300;350;400
