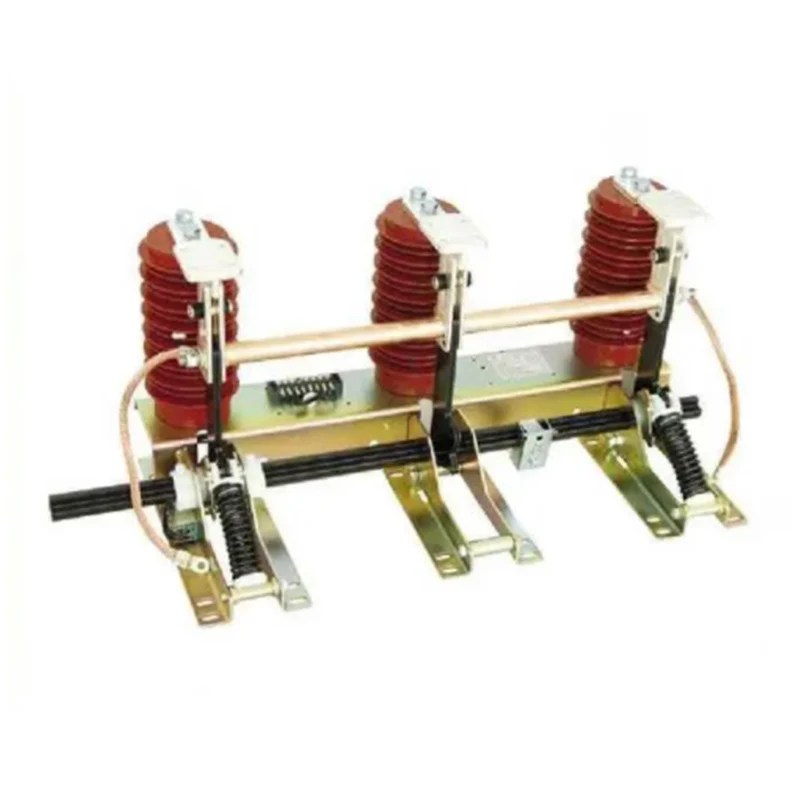

JN15-24 Serisi Topraklama Anahtarı

XUCKY Electric, Çin'deki büyük ölçekli bir Toprak Anahtarı üreticisi ve tedarikçisidir. Uzun yıllardır Modüler Elektrik Terminal Ekipmanları konusunda uzmanlaştık. JN15-24 Serisi Topraklama Anahtarı yeni bir tasarımdır ve JNl5 tipinde geliştirilmiş kurulum boyutunda herhangi bir değişiklik yapılmadan 20-24KVJüç fazlı, AC 50(60)Hz elektrik güç sistemine uygun, çeşitli HV şalt cihazlarını destekler ve topraklama koruması. GB1985-2004 ve IEC129 standardına uygundur.

Talep Gönder

Ürün Açıklaması

JN15-24 Serisi Topraklama Anahtarının ürün tanımı

Jn17-12,40 Combined Grounding Switch

Kurulum çizimi ve delik konumu şeması

Jn17-12,40 Combined Grounding Switch

Delik konumu diyagramı

Jn17-12,40 Combined Grounding Switch

Ürün modeli	E	F	G	H	D	C
JN15-24/31.5-210	210	75	160	655	516
JN15-24/31.5-22O	220	75	160	735	536
JN15-24/31.5-23O	230	75	160	810	556	96
JN15-24/31.5-25O	250	75	160	810	596	96
JN15-24/31.5-275	275	75	185	810	646	96

JN15-24 Serisi Topraklama Anahtarının Tanıtımı

JN15-24 iç mekan topraklama anahtarı yeni bir tasarımdır ve Jnl5 tipine göre geliştirilmiştirjkurulum boyutunda herhangi bir değişiklik yapılmadanL20-24KVJüç fazlı, AC 50(60)Hz elektrik güç sistemi ile uygundur, çeşitli HV şalt cihazlarıyla desteklenir ve topraklama koruması olarak kullanılır . GB1985-2004 ve IEC129 standardına uygundur.

Çalışma koşulu

1. Ortam sıcaklığı: -10X ~ +40°C;

2. Yükseklik: G 1000m

3.Bağıl nem: Günlük ortalama bağıl nem %95;

Aylık ortalama bağıl nem 90°C

4.Deprem yoğunluğu: w 8 derece;

5. Kirlilik sınıfı: II

JN15-24 Serisi Topraklama Anahtarının temel olarak teknik parametreleri

	Öğe	Birim	Veri
	Nominal gerilim	KV	24
	Nominal kısa süreli dayanım akımı (termal stabilite)	THE	31.5
	Nominal kısa devre dayanım süresi	S	4
	Nominal kısa devre yapma akımı	THE	80
	Nominal tepe dayanım akımı (dinamik kararlılık)	THE	80
Nominal yalıtım seviyesi	Nominal kısa süreli güç frekansı dayanım gerilimi	KV	65
Nominal yalıtım seviyesi	Nominal yıldırım darbe dayanım gerilimi	KV	95
	Mekanizma Ömrü	zaman	2000
