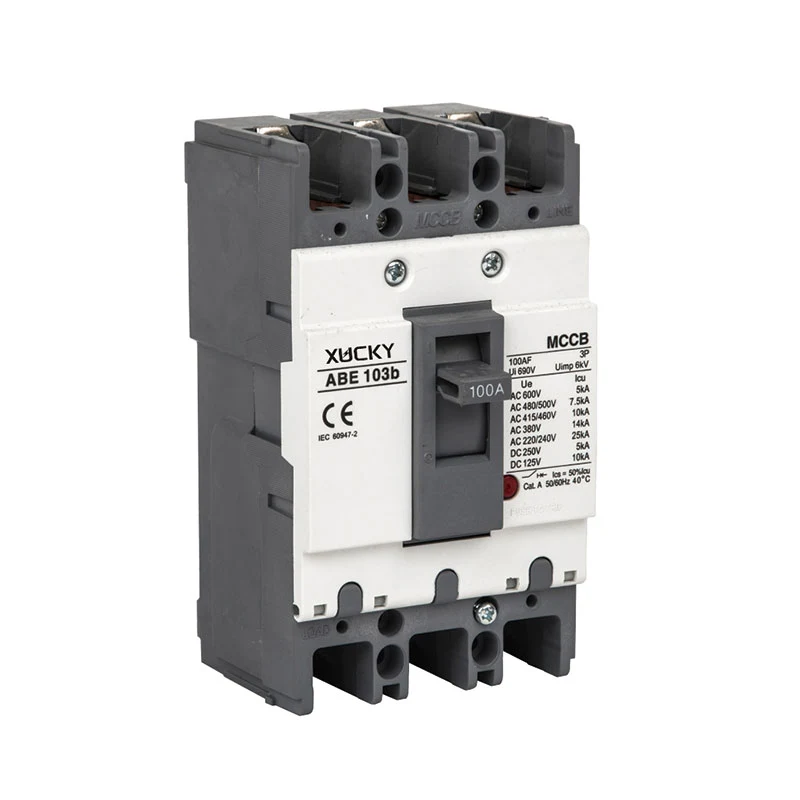

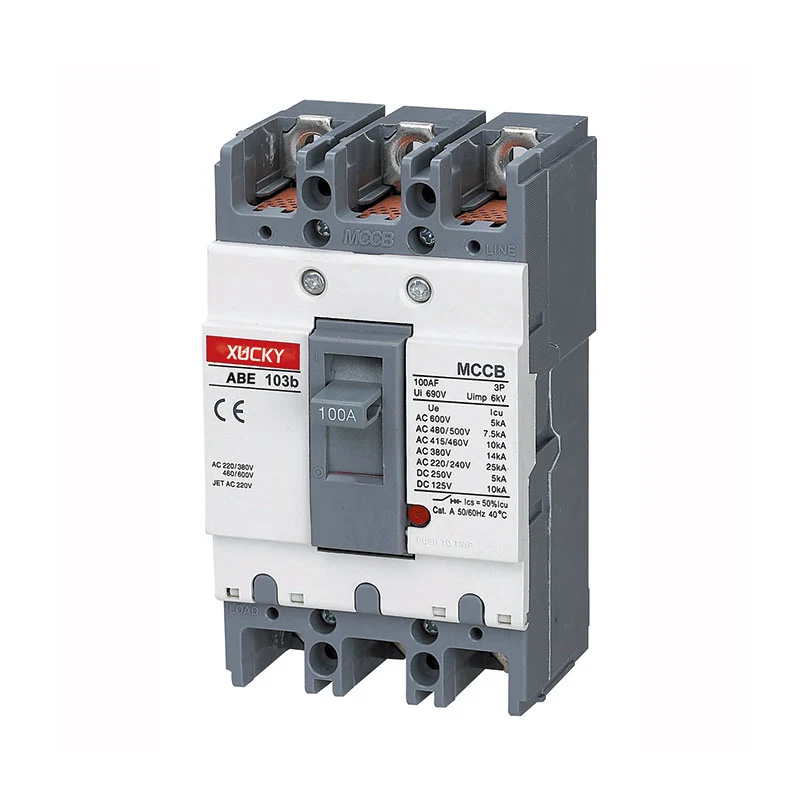

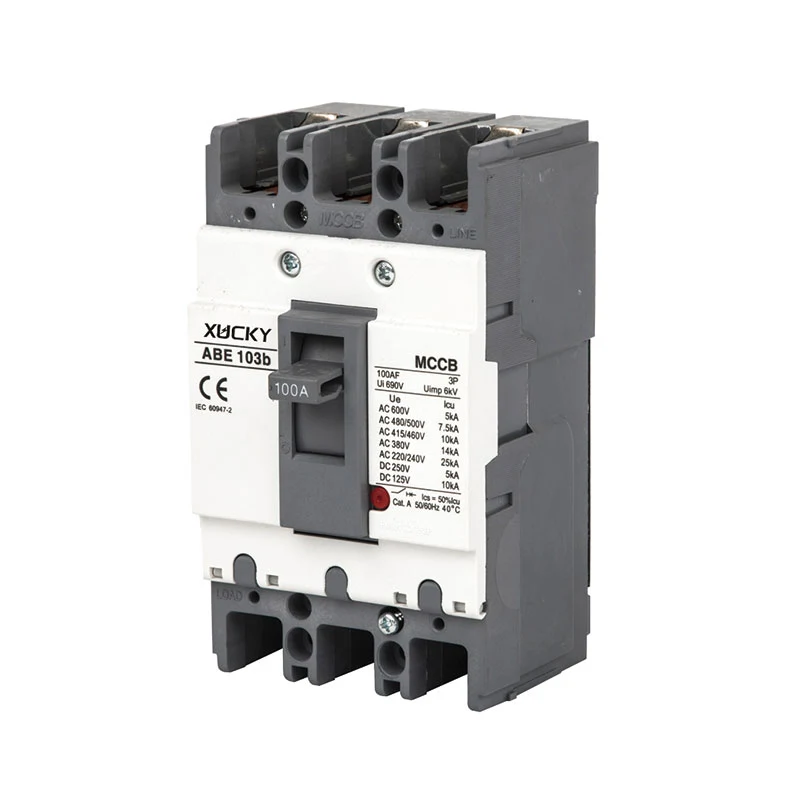

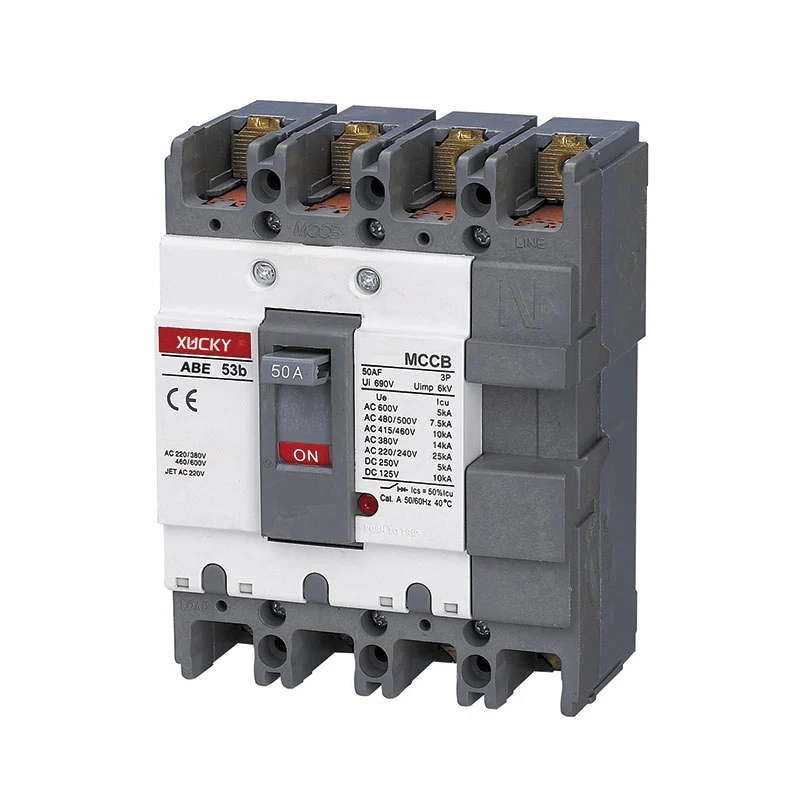

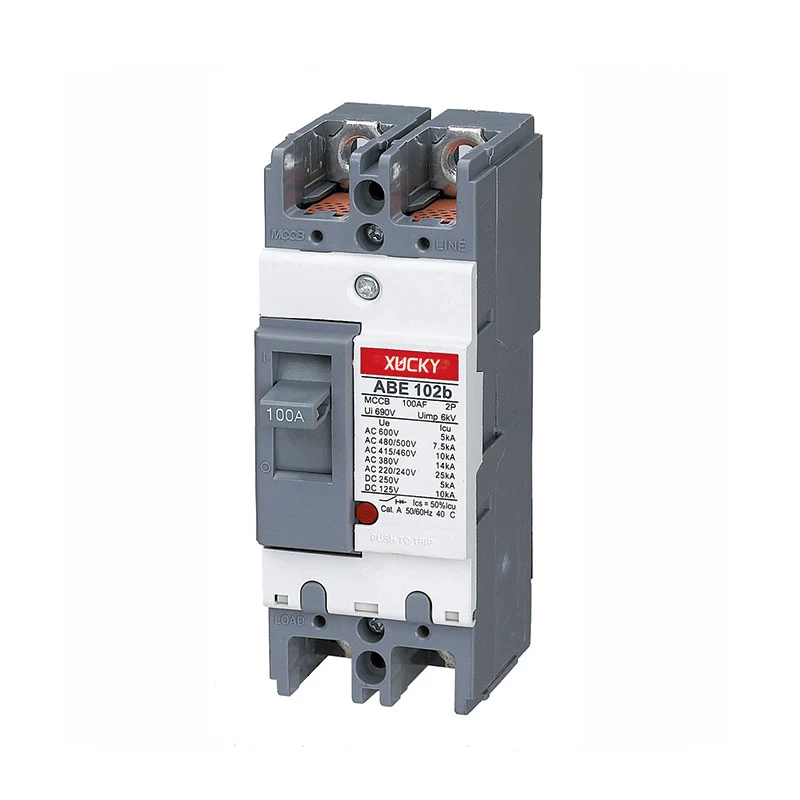

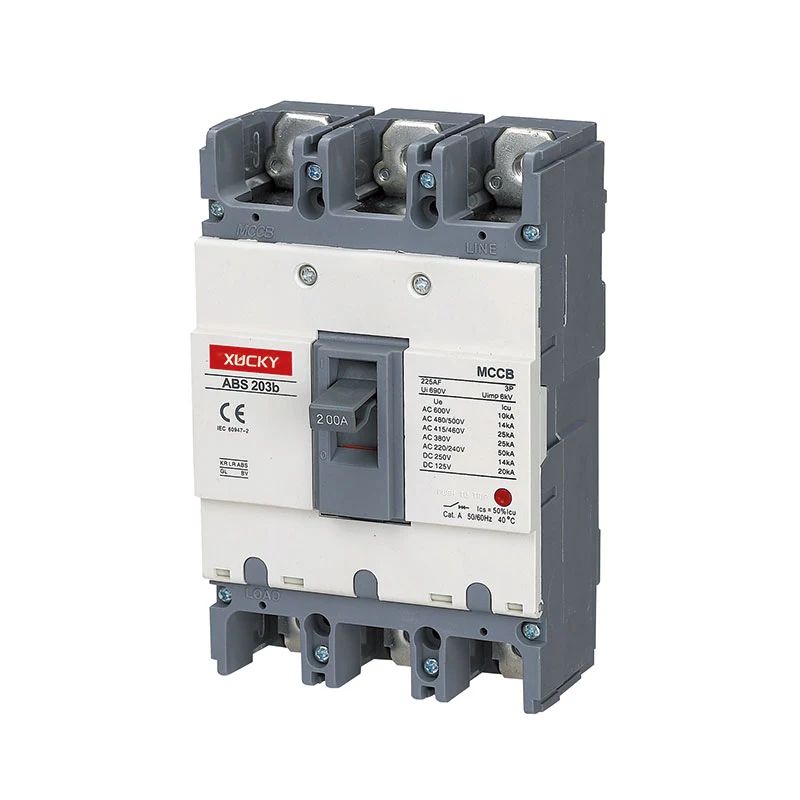

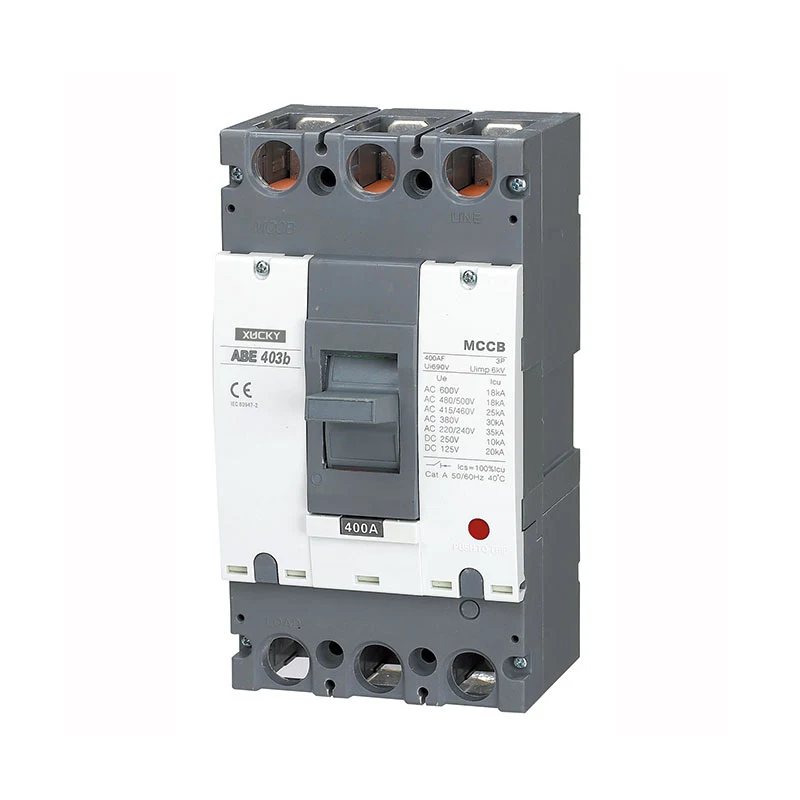

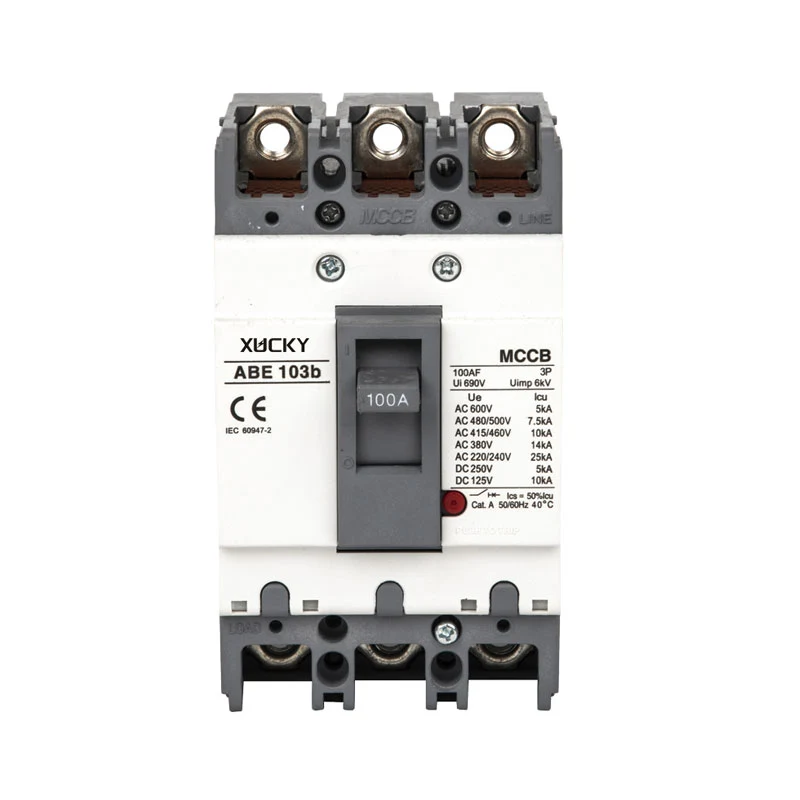

Çin XUCKY Electric özelleştirilmiş M9 kalıplı devre kesici, yaygın olarak ABE serisi MCCB olarak bilinir, AC 50/60Hz ile endüstriyel veya ticari güç ve aydınlatma için uygundur, AC600V/DC 250V'ye kadar nominal çalışma voltajı, 1200A'ya kadar nominal akım, Bu bir tür istikrarlı ve güvenilir fonksiyon, güzel görünüm, küçük boyut ve uzun ömürlü karakterlere sahip ekonomik kırıcı. Hattın dönüşümü ve seyrek marş motoru için kullanılabilir. Ayrıca voltaj altında voltaj kaybını önlemek için koruma fonksiyonuna sahip aksesuarların takılması için de takılabilir. Ürün, ön panel ve arka panel ile bağlantı hattı kurabilir, ayrıca uzaktan kontrol etmek için elle çalıştırma aparatı veya motor çalıştırma aparatı ile donatılabilir.
|
Tip |
Kutup sayısı |
(A) cinsinden nominal akım |
Nihai kısa devre kesme kapasitesi(KA),Icu |
|||||||
|
DC |
AC50/60HZ |
|||||||||
|
125V |
250v |
220/240V |
380V |
415V |
440/460V |
480/500v |
600v |
|||
|
ABE52b |
2 |
10,15,20,30,40,50 |
5 |
2.5 |
10 |
7.5 |
5 |
5 |
2.5 |
2.5 |
|
ABE53b |
3 |
10,15,20,30,40,50 |
5 |
2.5 |
10 |
7.5 |
5 |
5 |
2.5 |
2.5 |
|
ABE54b |
4 |
10,15,20,30,40,50 |
5 |
2.5 |
10 |
7.5 |
5 |
5 |
2.5 |
2.5 |
|
ABE102b |
2 |
10,15,20,30,40,50,60,75,100 |
10 |
5 |
25 |
14 |
10 |
10 |
7.5 |
5 |
|
ABE103b |
3 |
10,15,20,30,40,50,60,75,100 |
10 |
5 |
25 |
14 |
10 |
10 |
7.5 |
5 |
|
ABE104b |
4 |
10,15,20,30,40,50,60,75,100 |
10 |
5 |
25 |
14 |
10 |
10 |
7.5 |
5 |
|
ABE203b |
3 |
100,125,150,175,200,225(250) |
15 |
10 |
35 |
18 |
18 |
18 |
10 |
7.5 |
|
ABE403b |
3 |
250.300.350.400 |
20 |
10 |
35 |
30 |
25 |
25 |
18 |
18 |
Kalıplanmış bir devre kesici veya MCCB, bir elektrik devresini aşırı yük veya kısa devrelerden korumak için kullanılan bir güvenlik cihazıdır. Arıza veya aşırı akım durumu oluştuğunda elektriği otomatik olarak keserek çalışır, böylece elektrik sisteminin zarar görmesi engellenir. MCCB'ler hem alçak gerilim hem de yüksek gerilim sistemlerinde kullanılabilir.
Arızalara karşı koruma sağlamanın yanı sıra bakım amacıyla devrenin izolasyonunu da sağlarlar. MCCB'ler genellikle dağıtım paneline kurulur ve gücün ne zaman kapatıldığını kullanıcılara bildirmek için görünür bir gösterge sağlar.
Kalıplama Kutusu:Kalıplanmış kasa veya çerçeve, devre kesicinin tüm parçalarını yerinde tutan yastıktır. Sıkıştırılmış boyutuna rağmen büyük bir iletken olmayan mukavemet sağlayan 'cam polyester' veya 'termoset kompozit reçineden sağlam bir şekilde yapılmıştır.
Terminaller:Terminaller, harici iletkenler ve kalıplanmış kutular arasında konektör görevi görür. Olağandışı ısı üretimini önlemek için uygun şekilde bağlanmalıdırlar.
Çalıştırma Aparatı:Bu, kalıplanmış kasayı açan ve kapatan anahtardır. Tutacağı, cihazın çekişini ve manuel itmeyi birbirine bağlar.
Ark Odası:Ark Söndürücünün birincil rolü, devre kesicinize zarar verebilecek arkı frenlemek ve bölmektir. Eylem, devre kesicideki akım akışının kesilmesiyle sonuçlanır. Ark odasının içinde kontaklar bulunur. Görevleri işlevleri yürütmek ve bozmaktır. Ark 'Runner'lar ise ark için yeni elektrot görevi görür. Ark olukları ise yan duvar izolatörlerinin ortasındaki arkı sıkıştırır.
Uygulamada MCCB'ler, özellikle pahalı ekipmanlarda yüksek akımları idare edecek şekilde tasarlanmıştır. Aşağıdakiler gibi endüstriyel seviyedeki makinelerde yaygın olarak kullanılan MCCB'yi sıklıkla bulacaksınız:
Motorlar:MCCB'ler, ayarlarının ani akımı değiştirmesini ve ihtiyaç duyabileceği gecikmeyi vermesini sağlayarak motorları korur. Doğru yapıldığında motorlar, tetikleme mekanizması tetiklenmeden aşırı yüklere karşı korunur.
Kaynak Makineleri:Kaynak makineleri, normal devre kesicilerin kaldıramayacağı yüksek akımları kullanır. Makineyi kendi devre kesicisine bağlayarak kaynak makinelerini korumak için bir MCCB kullanılabilir.
Jeneratörler:Jeneratörlerin yüksek seviyede amplifikatör ürettiği ve pahalı jeneratör setlerine ihtiyaç duyduğu yaygın olarak bilinmektedir. Bağlantılı devreleri ve jeneratörü sistemde meydana gelebilecek arızalardan korumak için, yüksek akım değerlerini karşılayabileceğinden ve gerektiğinde jeneratörlerinizi koruyabileceğinden bir MCCB'ye sahip olmak önemlidir.
Kondansatör Bankaları:MCCB akımları azaltır ve bu da ticari ve endüstriyel seviyedeki sistemlerde 'güç faktörünü' düzeltir.
● Yüksek Güvenilirlik: Tutarlı performans ve uzun hizmet ömrü sağlamak için ileri teknoloji ve yüksek kaliteli malzemelerle tasarlanmıştır.
● Kolay Kurulum ve Bakım: Sorunsuz bakım için kullanıcı dostu özelliklerle hızlı ve kolay kurulum için tasarlanmıştır.
● Güvenlik Uyumluluğu: Uluslararası güvenlik standartlarını karşılayarak güvenli çalışmayı ve yasal gerekliliklere uygunluğu sağlar.
● Çok yönlülük: Endüstriyel makineler, ticari binalar ve konut kurulumları dahil olmak üzere çok çeşitli uygulamalar için uygundur.
● Uygun Maliyet: Rekabetçi bir fiyat noktasında üstün performans sunarak paranızın karşılığını verir.
