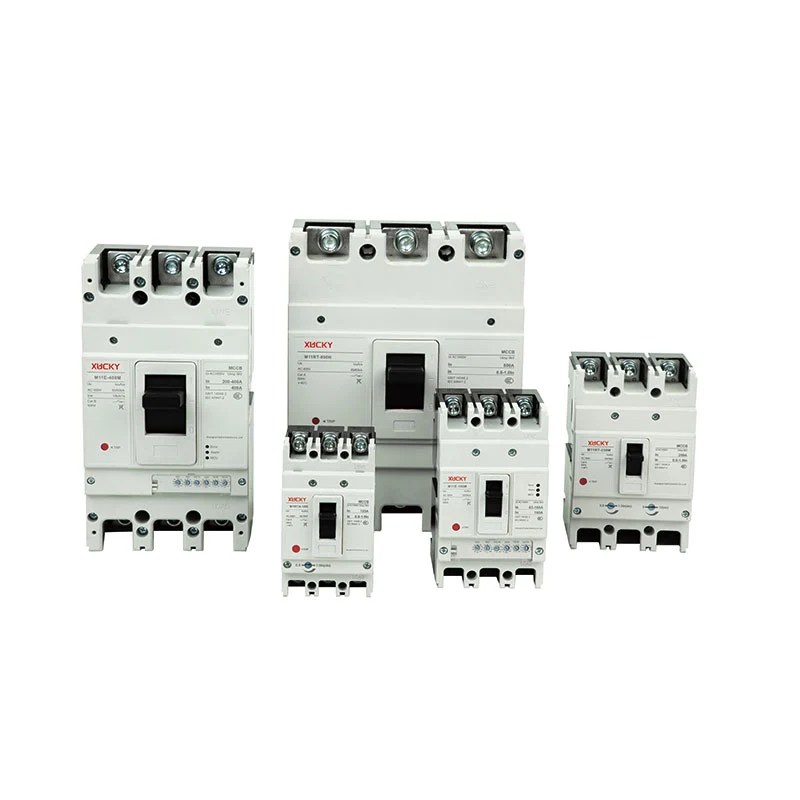

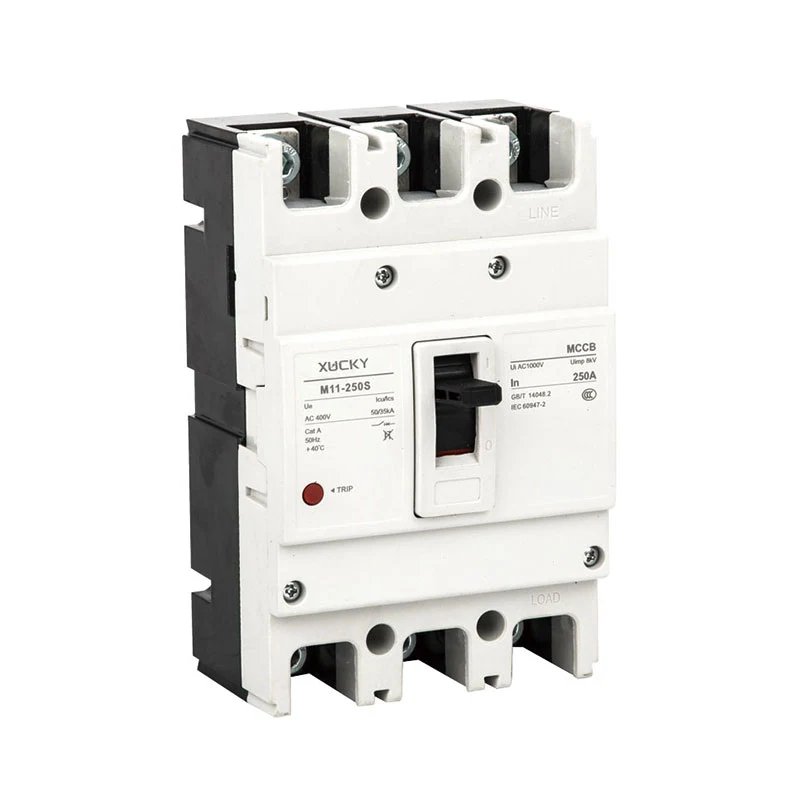

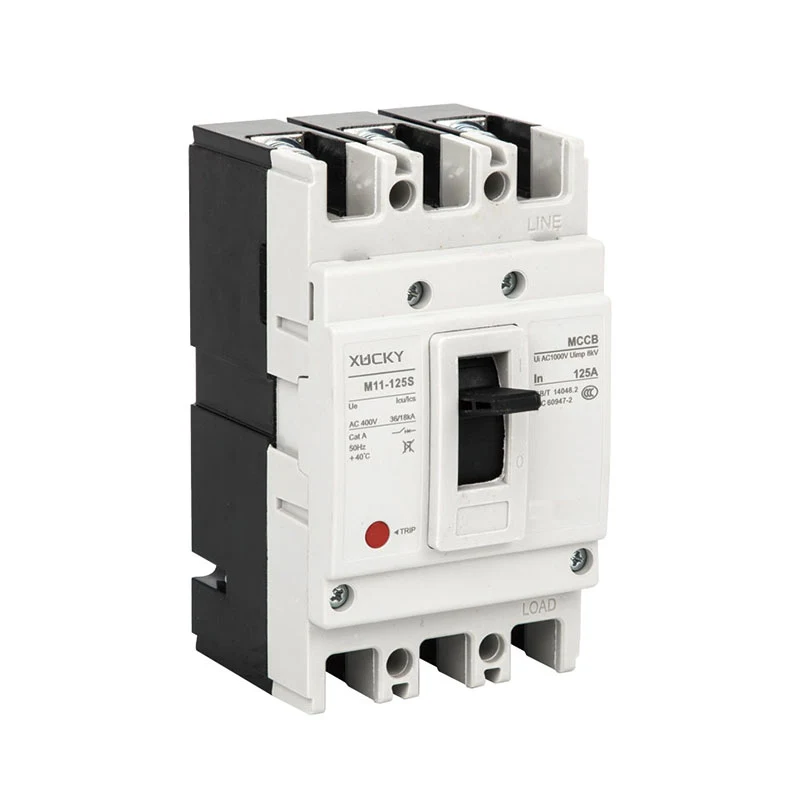

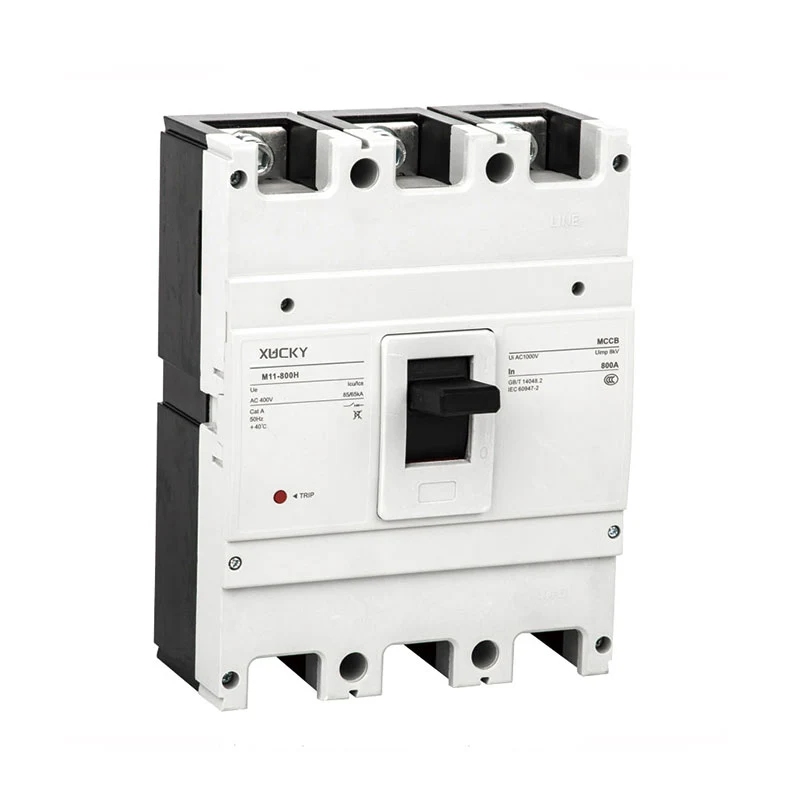

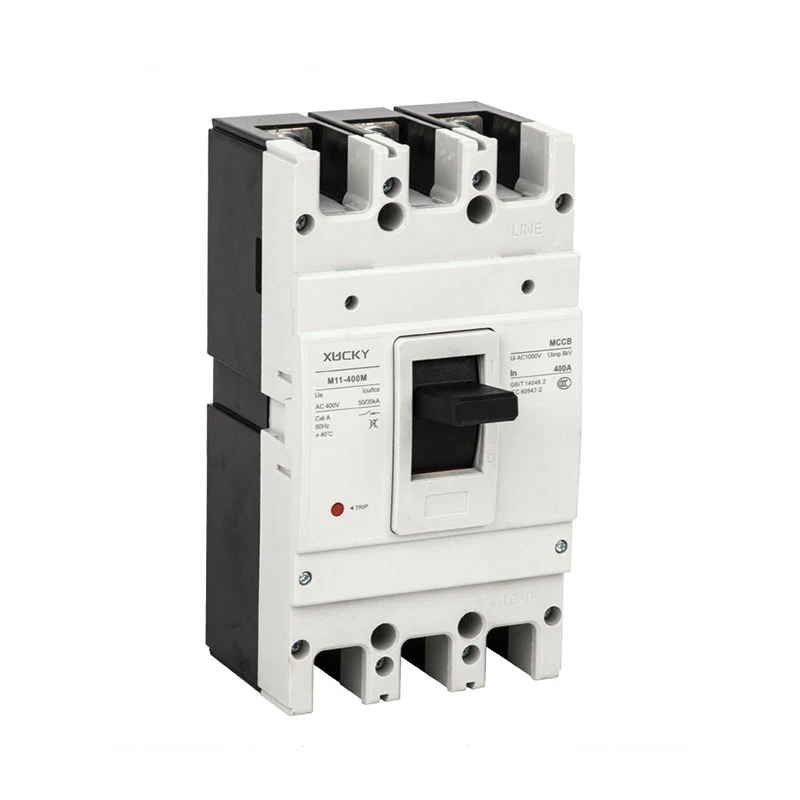

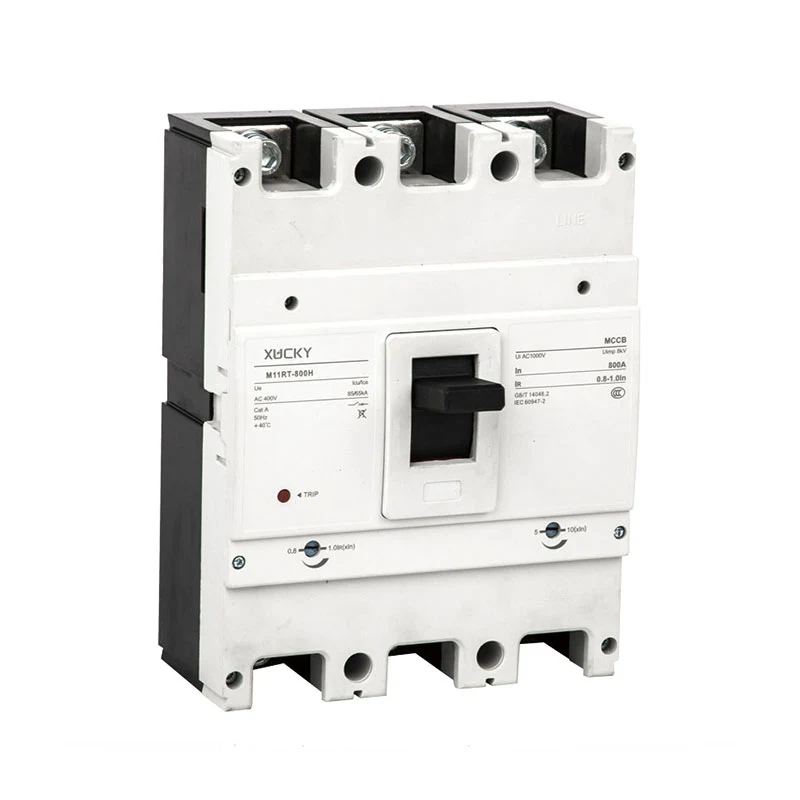

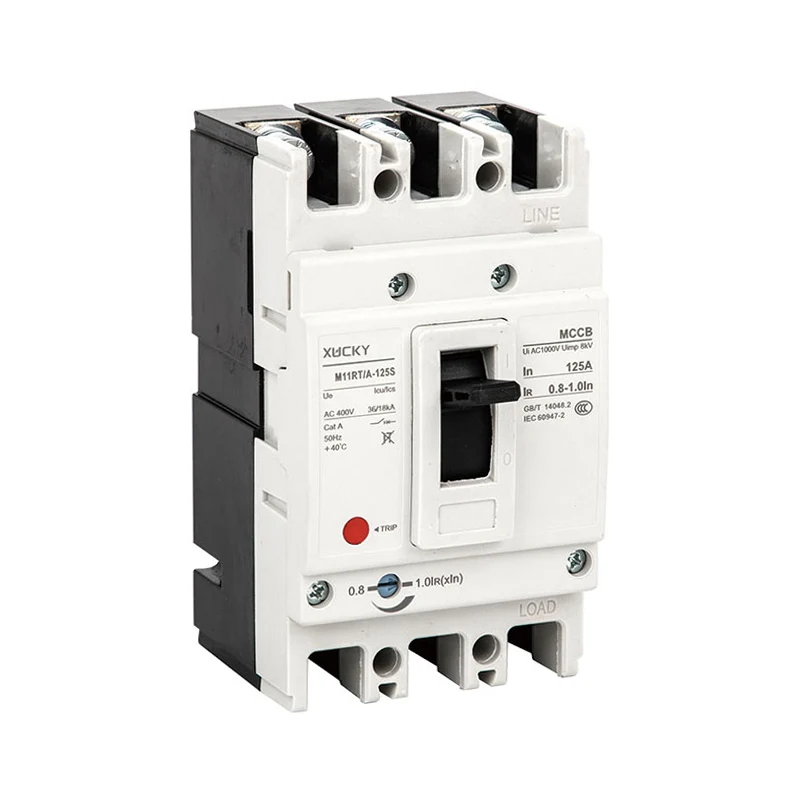

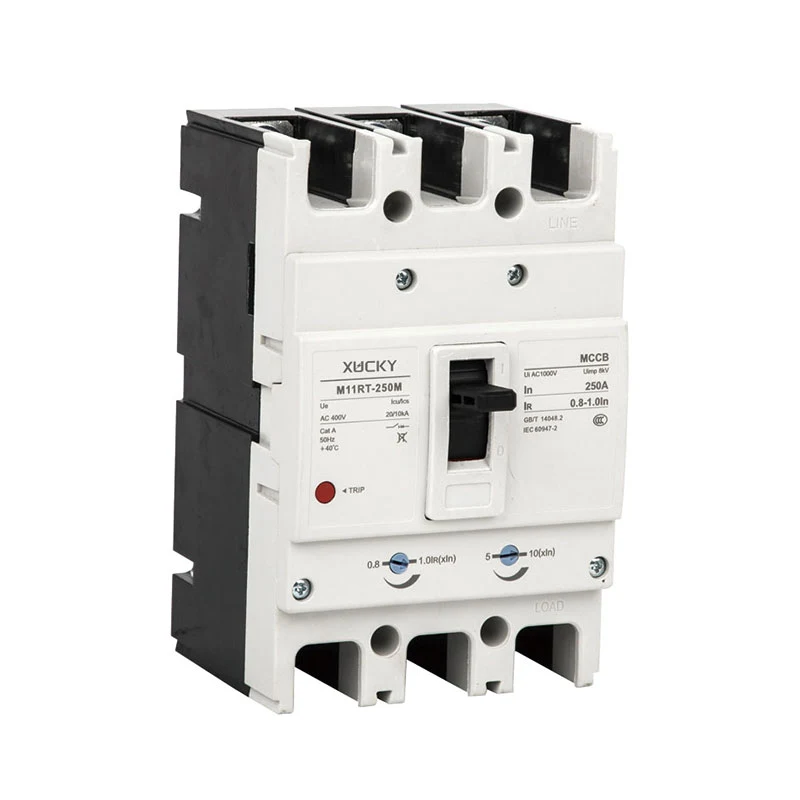

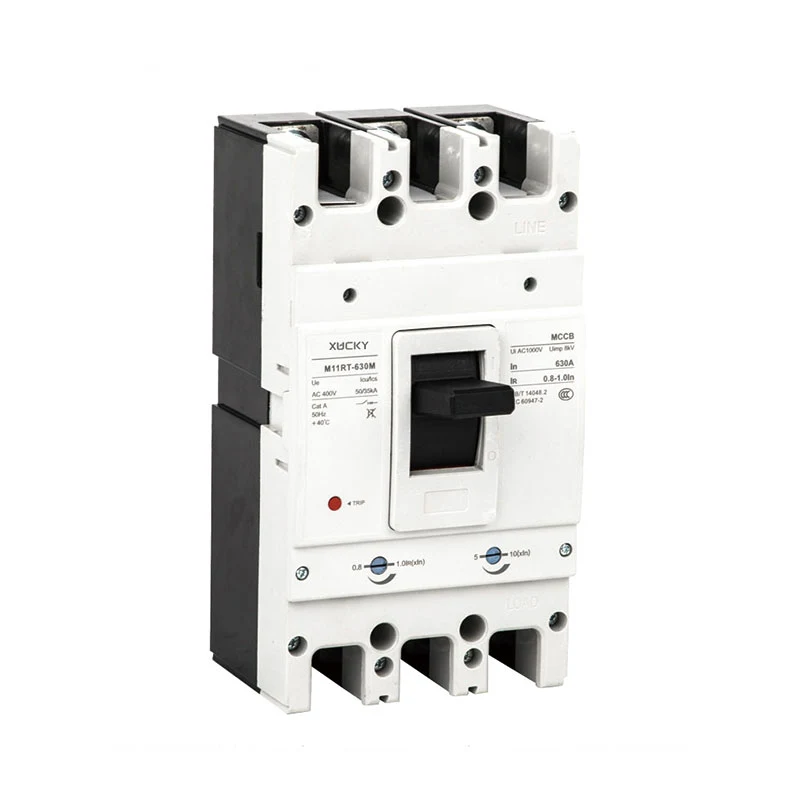

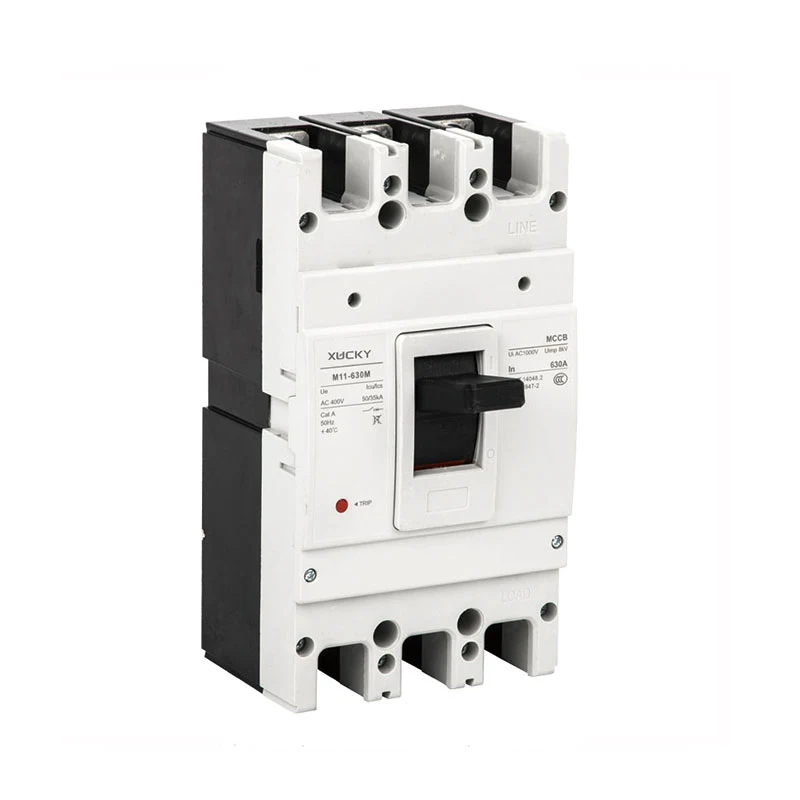

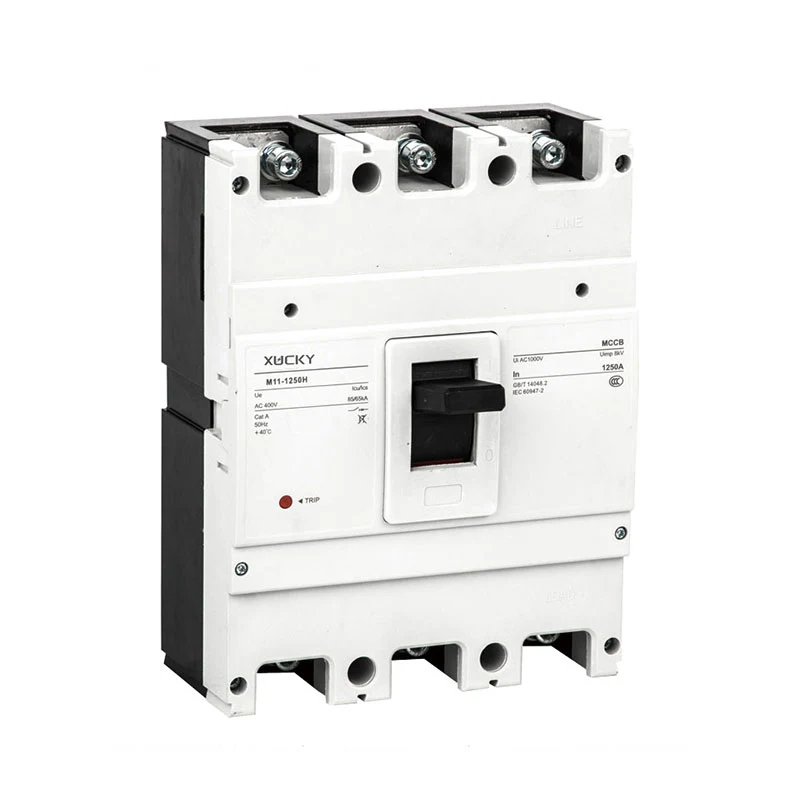

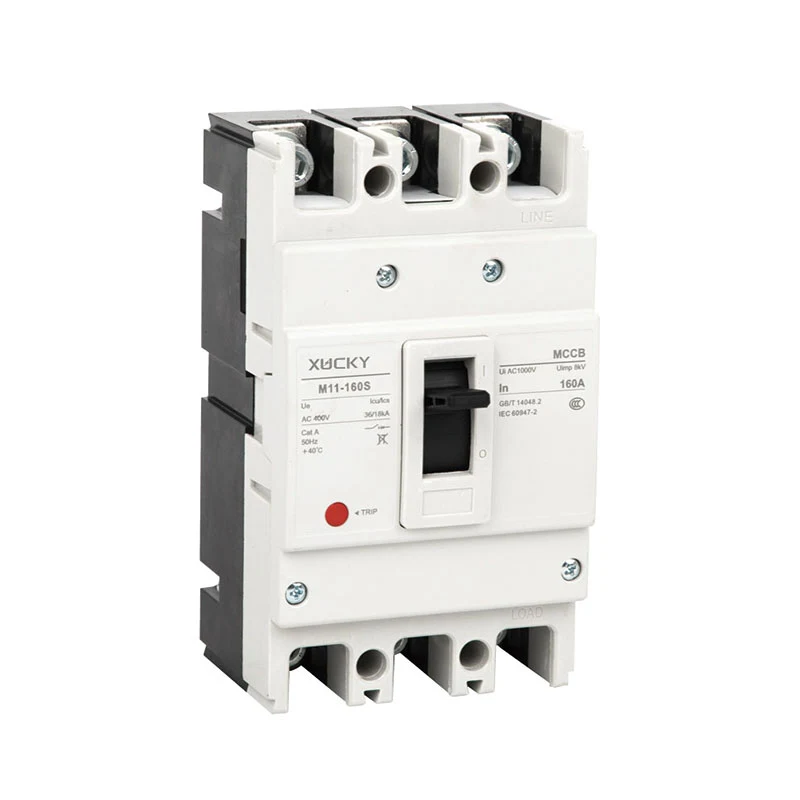

M11 Elektronik Kalıplı Kılıf Devre Kesici

Çin Xucky Electric özelleştirilmiş M11 elektronik kalıplı kasa devre kesici, benzer uluslararası ürünlerin avantajları ve yerli ve uluslararası pazarların avantajları ile birlikte şirket tarafından araştırılan ve geliştirilen yeni yükseltilmiş devre kesicilerdir.

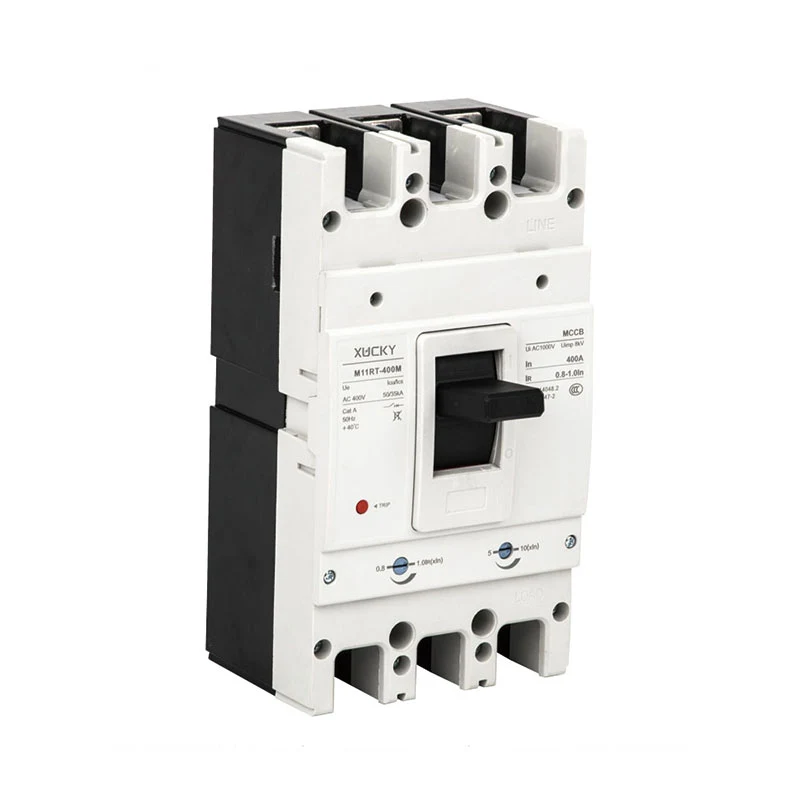

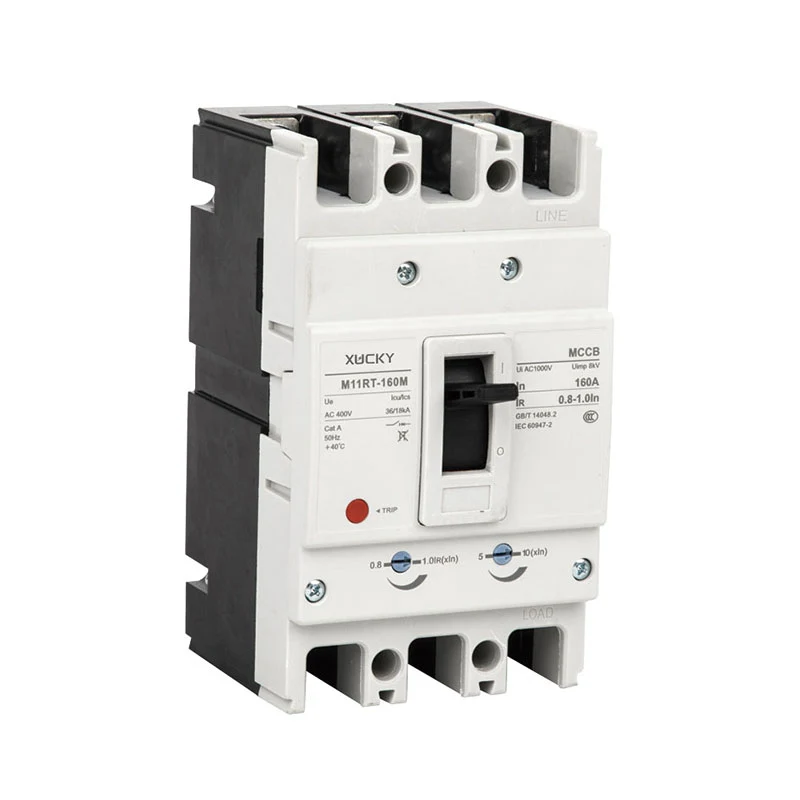

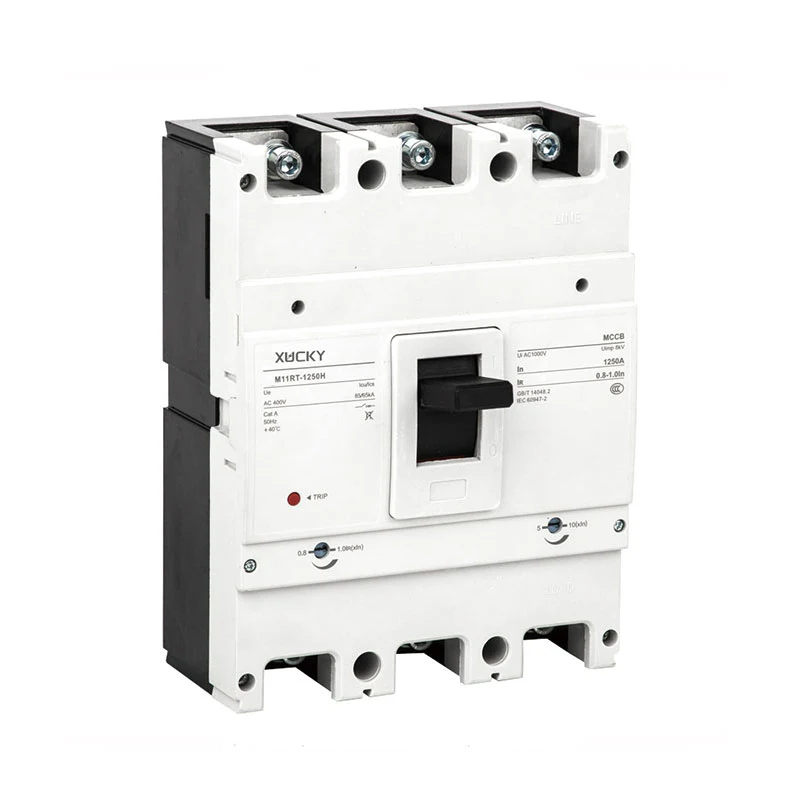

M11, M11LY, M11RT, M11E ve M11EL serisi devre kesici, benzer uluslararası ürünlerin ve yerli ve uluslararası pazarların talebinin avantajları ile birlikte şirket tarafından araştırılan ve geliştirilen yeni yükseltilmiş devre kesicilerdir.

1000V'a kadar olan yalıtım voltajı ile devre kesici, AC50Hz dağıtım sistemleri, 690V olarak derecelendirilmiş çalışma voltajı ve 10A-1250A'dan nominal çalışma akımını, aşırı yük, kısa devre, voltaj altında, aşırı devreye karşı, kısa devreye karşı, kısa devreye karşı veya alt devreye karşı korumak için kullanılabilir, ayrıca kullanılabilir.

Küçük boyutta, yüksek kırılma, kısa flashover vb. İle özelliklidir. Kullanıcılar için ideal bir üründür. Dikey olarak monte edilebilir veya yatay olarak monte edilebilir.

M11DC Serisi DC kalıplı devre kesici (bundan böyle devre kesici olarak anılacaktır), elektrik enerjisi enerjisini dağıtmak, devreleri ve güç ekipmanlarını aşırı yük, kısa devre vb.

Ürünler üst ve alttan kablolarla beslenebilir ve polaritesizdir.

IEC 60947-2, GB14048.2, vb. Standartlarına uygundur.

Ürün özellikleri

Özellik 1: Mevcut sınırlama kapasitesi

Akım sınırlayıcı, döngüdeki kısa devre akımının artmasını sınırlandırır ve M11 tarafından korunan döngüde, kısa devre akımının tepe değeri ve devredeki I2T enerjisi prospektif değerden çok daha küçük olacaktır.

U şeklindeki sabit temas

Benzersiz U şeklindeki sabit temas, önceden kırıcı teknolojiye ulaşabilir:

Önceden kırma teknolojisi, kısa devre akımının temas sisteminden aktığı zaman, U şeklindeki sabit temas ve hareketli temas tarafından üretilen elektrik gücünün karşılıklı özel olduğunu ifade eder. Kısa devre akımı ne kadar büyük olursa, elektromotif kuvvetinin itilmesi o kadar büyük olur ve aynı zamanda kısa devre akımı ile birlikte üretilir. Yolculuk eylemi gerçekleşmeden önce, elektrodinamik itme kuvveti, kısa devre akımının artışını baskılamak amacıyla aralarındaki eşdeğer direnci arttırmak için arkı artırarak sabit ve hareketli temas ayırmayı yapabilir.

Özellik 2: Modüler Aksesuarlar

◆ Aksesuar: Aynı çerçevedeki devre kesiciler için, kırılma kapasitesi ve nominal akımdan bağımsız olarak tek tip boyutlara sahiptir; aksesuar: kullanıcılar serbestçe

◆ Devre kesicilerin işlevlerini ihtiyaçlarına göre seçin ve genişletin

◆ Modüler aksesuarlar, sıcak hat çalışması ve kurulumu için kolay olan yalıtım fonksiyonuna sahiptir.

Özellik 3: Minyatürleştirilmiş Çerçeve

5 Çerçeve Boyut: 125 Tip, 160 Tip, 250 Tip, 630 Tip, 800 Tip, 1250 Tip

M11 Serisi 10A ~ 1250A'nın derecelendirilmiş akımı

Özellik 4: İletişim İftiri cihazı (patentli teknoloji)

Buluş tarafından benimsenen teknik şema:

Şekil 1'de gösterildiği gibi, yeni temas cihazı esas olarak sabit temas, hareketli temas, şaft 1, şaft 2, şaft 3 ve yaylardan oluşur;

Devre kesici kapalı durumdayken, Şaft 2 yay açısının sağ tarafında hareket eder; Devre kesici büyük bir arıza akımına sahip olduğunda, hareketli temas, akımın kendisi tarafından üretilen elektrik itilmesine tabi tutulacak ve şaft 2'nin merkeziyle dönecek, şaft 2 hareketli temasla yay açının üstüne döndüğünde, hareketli teması hızla yukarı doğru döndürür ve yay reaksiyonu üzerine devre kapasitesini artırır, ürünün kırılma kapasitesini arttırır, ürünün kırılma kapasitesini arttırır.

Özellik 5: Zeka

Ağ iletişimi daha uygundur. Özel bağlantı yoluyla Modbus iletişim sistemine erişir. M11E / M11EL İletişim fonksiyonu ile kapı ekranını gerçekleştirmek, okumak, ayarlamak ve kontrol etmek için izleme aksesuarlarını seçebilir.

Özellik: modülerleştirilmiş ark söndürme sistemi

Özellik 7: Birleşme

Aynı çerçeve boyutu altında M11, M11LY, M11DC, M11RT, M11E ve M11EL'in altı serisi, tamamen birleşik tasarım olan aynı boyutlara, kurulum boyutlarına ve görünüm stiline sahiptir.

Ortam ve kurulum koşulları

◆ 2000m'ye kadar irtifa;

◆ Orta orta sıcaklık -5 ℃ ila +40 ℃ (deniz ürünleri için +45 ℃) içinde olmalıdır;

◆ Nemli havanın etkisine dayanabilir;

◆ Kalıpların etkisine dayanabilir;

◆ Nükleer radyasyonun etkisine dayanabilir;

◆ Maksimum eğim 22.5 ℃'dir.

◆ Gemi normal titreşime maruz kaldığında hala güvenilir bir şekilde çalışabilir;

◆ T, ürün depreme (4G) maruz kalırsa, güvenilir bir şekilde çalışabilir.

◆ Çevredeki ortamın patlama tehlikesi içermediği ve metali aşındıracak veya yalıtımı yok edecek gaz veya iletken tozdan uzak olduğu yerler;

Rain Yağmurdan veya kardan uzak durun.

Devre kesicinin bileşenleri

Model Seçim Kılavuzu

● Devre kesici, düşük voltaj salınımı, şant salınımı, yardımcı kontaklar, alarm kontakları, elektrikli çalışma mekanizması, döner çalışma kolu ve diğer aksesuarlar ile donatılabilir.

● Devre kesici aşırı yükleme uzun gecikme, kısa devre kısa gecikmesi ve kısa devre anında koruma fonksiyonlarına sahiptir, kullanıcı gerekli koruma özelliklerini ayarlayabilir (kullanıcının yalnızca koruma işlevi parametrelerinin ayarları için DIP anahtarını çalıştırması gerekir).

● Devre kesicinin toprak hatası ve termal analog koruma fonksiyonları, alarm öncesi gösterge aşırı akım göstergesi, yük akım göstergesi, dijital akım analiz teknolojisi ve daha yüksek bir koruma seviyesi elde edebilir.

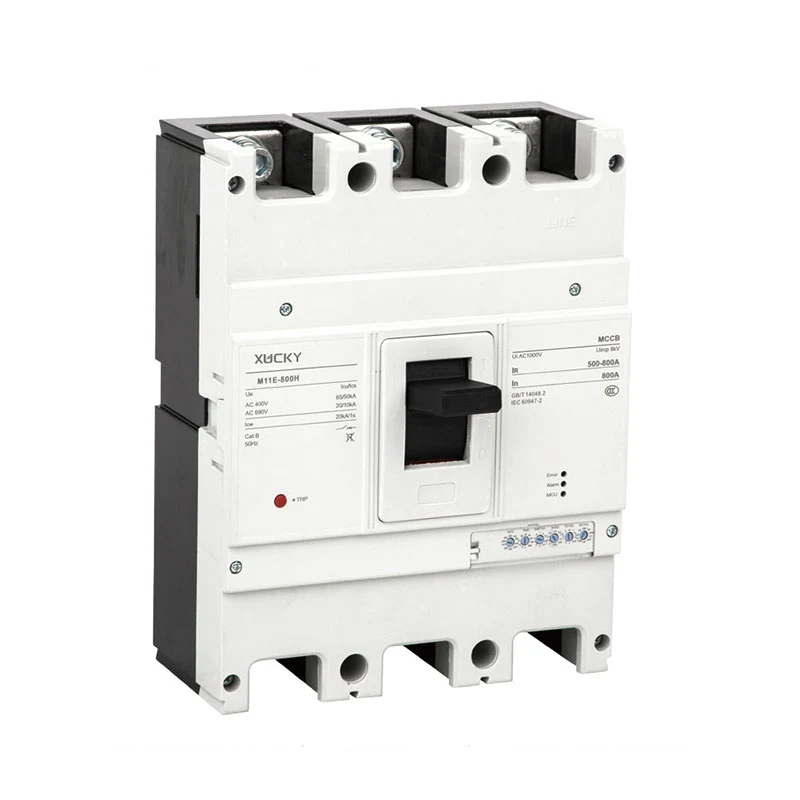

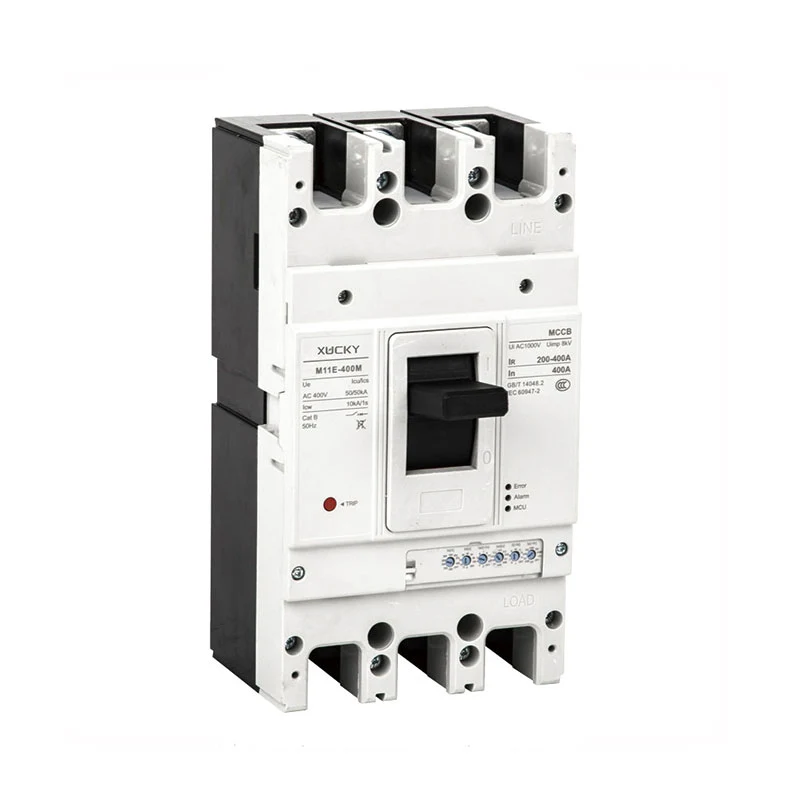

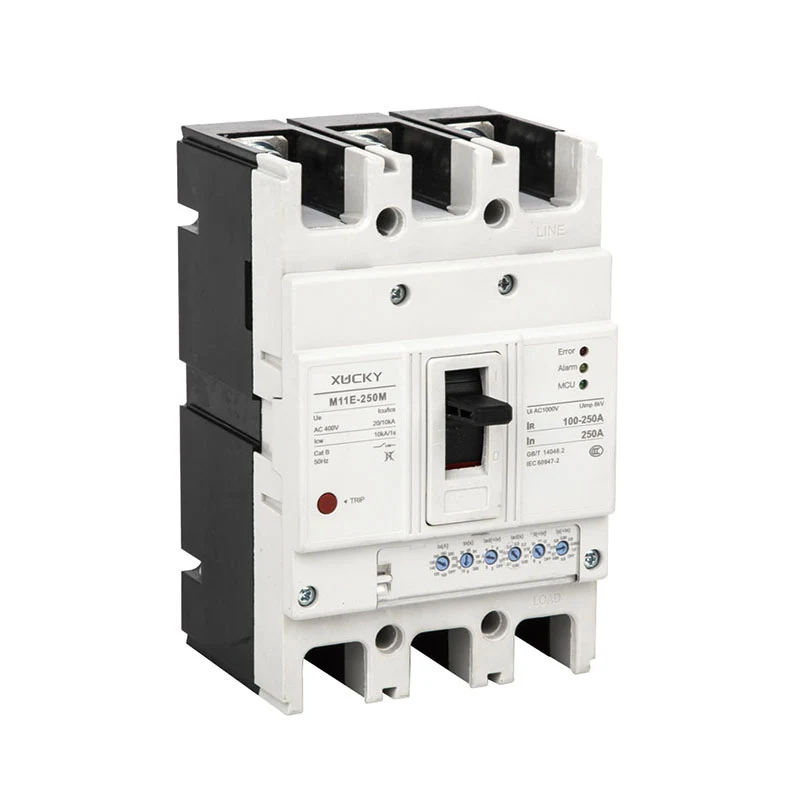

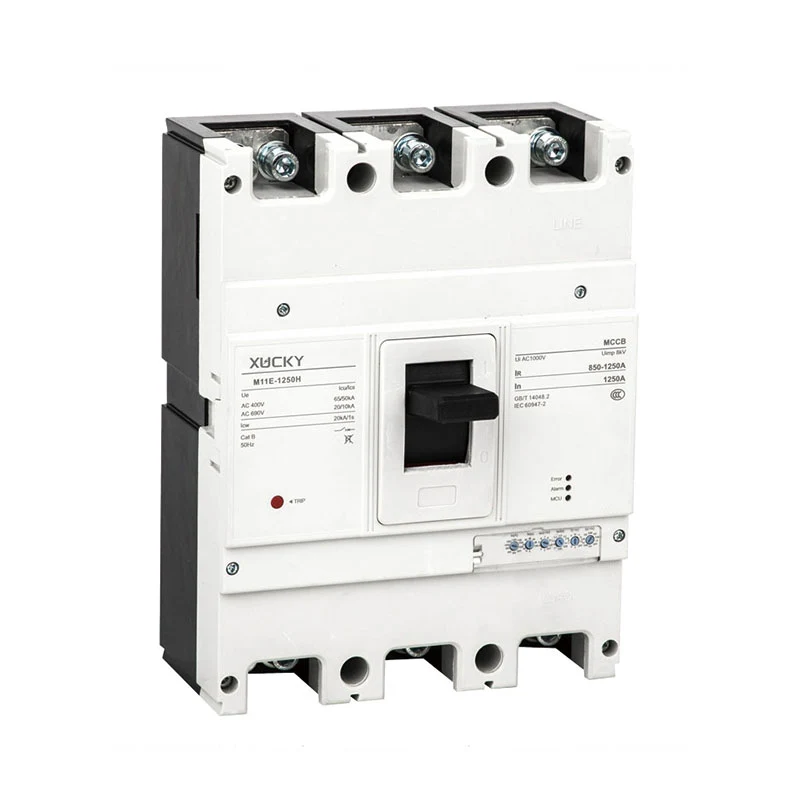

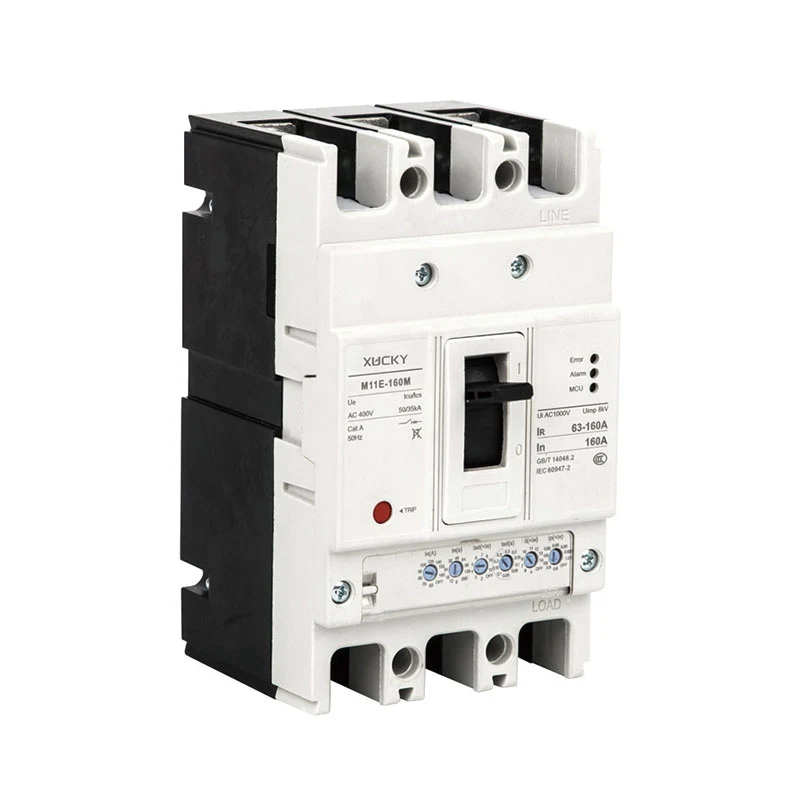

M11E Elektronik Tip MCCB Teknik Veri Sayfası
Çerçeve Akımı (A)		160	250	400	630	1250
Model		M11е-160H	M11е-250H	M11E-400H	M11-630H	M11е-1250H
Kutup numarası		3, 4	3, 4	3, 4	3, 4	3, 4
Değerlendirilmiş akım (a)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400.300-630	400-800.800-1250
Nominal Voltaj (V)		AC400V
Nominal Yalıtım Voltajı (V)		AC1000V
Kısa devre kırma kapasitesi (KA) YBÜ/ICS	AC400V	35/25	35/25	50/35	50/35	65/50
İşletim döngüsü numarası	Elektrik Yaşam	1500	1000	1000	1000	1000
	Mekanik Yaşam	7000	7000	4000	4000	4000
Anahat Dim (mm) A-B-C-CA
	3p	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4p	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Ağırlık (kg)	3p	1.8	2.1	5.5	5.7	5.7
	4p	2.3	2.6	7	7.5	7.5
Elektrikli Çalışma Cihazı (MD)		●
Harici sürüş işletme kolu		●
Otomatik Sürüm		Elektronik tip

Panel ve Fonksiyon Tanımı

Akıllı tahliye paneli

Panel ayar düğmesi sırayla aşağıdaki gibi

● IR (A) ISD (X IR) II (X IR)

● IR: Aşırı yük uzun gecikme açma ayarı akımı; ISD: Kısa devre kısa gecikme açma ayarı akımı;

● II: Kısa devre anlık açma ayarı akımı;

Geri kalan parametreler fabrika varsayılan olarak ayarlanır veya aşağıdaki gibi uzaktan iletişim tarafından ayarlanır

● TR: Aşırı yük uzun gecikme ayar süresi, fabrika varsayılan: 60'lar;

● TSD: Kısa devre kısa gecikme ayar süresi, fabrika varsayılan: 0.1s;

● IP: Aşırı Yük Öncesi Alarm Ayarı Akım, Fabrika Varsayılan: 0.85*IR;

Akıllı İletişim Portu (COM)

Kalan akım korumalı panel

Kalıplı kasa devre kesici nedir?

Kalıplı kasa devre kesiciler (MCCB), aşırı yük koruması ve kısa devre koruması sağlayan elektrik sistemlerinin gerekli bir bileşenidir. Çoğu durumda, MCCB'ler bir tesisin ana güç dağıtım kartına kurulur ve sistemin gerektiğinde kolayca kapatılmasını sağlar.

Bir MCCB ve ICCB kesici arasındaki fark nedir?

ICCB'ler kalıplanmış vaka devre kesicilerine benzer, ancak MCCB'lerin aksine, yalıtımlı kasa kesiciler genellikle elektrik akımını izlemek için bir elektronik devre ve genellikle bir şarj kolunu manipüle ederek şarj edilen depolanmış bir enerji mekanizması kullanır.

MCCB ve RCCB arasındaki fark nedir?

Bir MCCB, termal manyetik mekanizma üzerinde çalışır, yani hem aşırı yük hem de kısa devre hatalarına karşı korunmak için inşa edilmiştir. Bir RCCB sadece artık akımlara veya toprak sızıntısı akımına karşı koruma sağlar ve genellikle elektrik ve toprak arıza akımlarının neden olduğu diğer tehlikelerden şokları önlemek için kullanılır.

MCCB ne için kullanılır?

Kalıplı bir kasa devre kesici (MCCB), elektrik devresini aşırı akımdan korumak için kullanılan, aşırı yük veya kısa devreye neden olabilecek bir elektrik koruma cihazı türüdür.
