Elektrik devrelerinin korunması söz konusu olduğunda, aşağıdakiler arasında seçim yapılabilir:termal-manyetik (TMD)Veelektronik yolculuk (ETR)kesiciler teknik bir ayrıntıdan çok daha fazlasıdır; sistem güvenliğini, maliyet verimliliğini ve uzun vadeli güvenilirliği doğrudan etkiler. 17 yılı aşkın devre koruma çözümleri üreticisi olarak XUCKY, endüstriyel, ticari ve konut sektörlerindeki distribütörlerin, toptancıların ve proje yöneticilerinin benzersiz ihtiyaçlarını anlıyor. Bu kılavuz temel farklılıkları, kullanım örneklerini ve XUCKY'nin TMD/ETR tekliflerinin neden küresel standartları karşılayacak şekilde tasarlandığını açıklamaktadır.

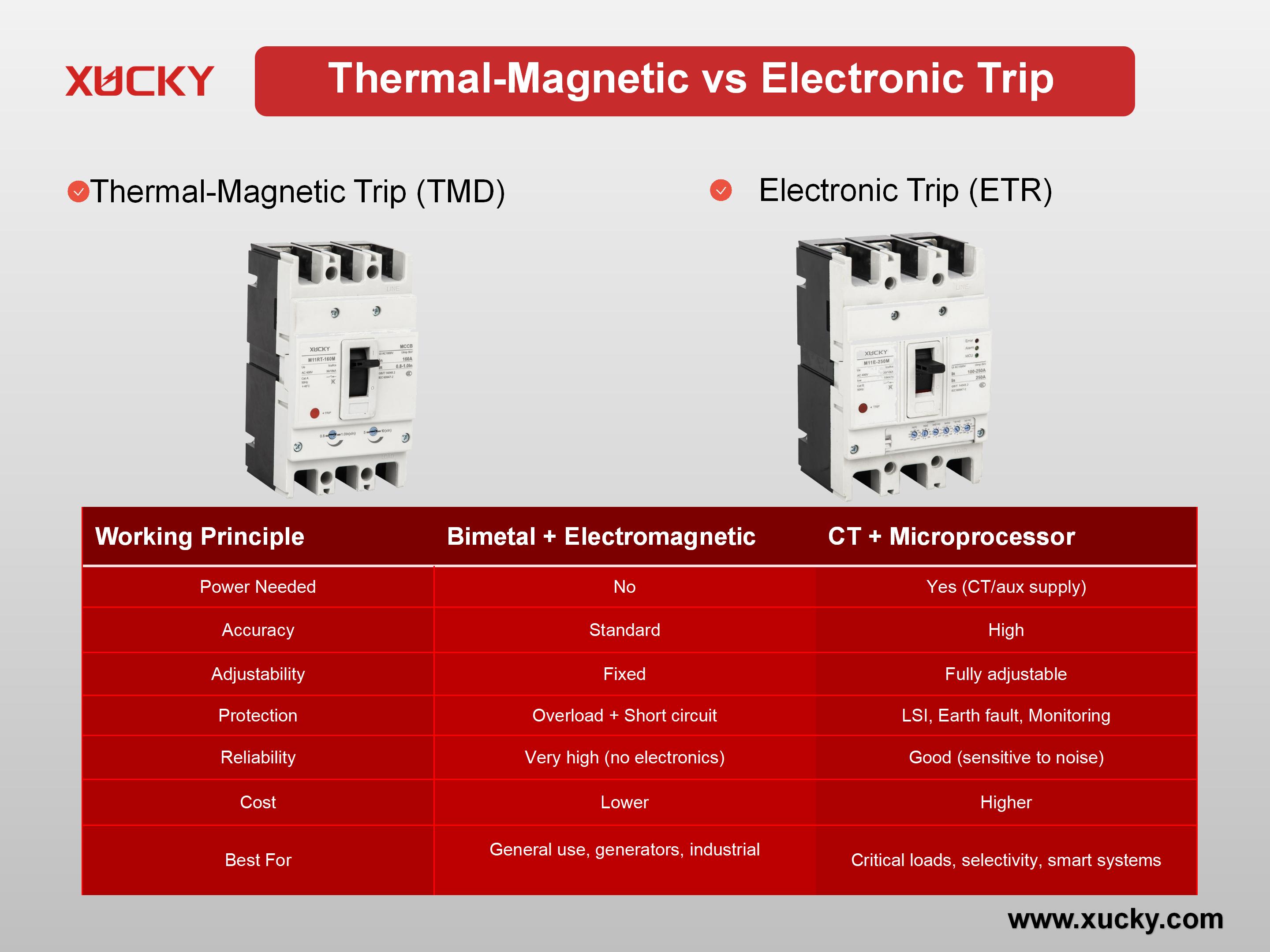

Karşılaştırmalara dalmadan önce bu iki teknolojiyi tanımlamak çok önemlidir:
· Termal-Manyetik Açma (TMD) Kesiciler:Bimetalik şerit (aşırı yük koruması için) ve elektromıknatıs (kısa devre koruması için) kullanan mekanik bir çözüm.XUCKYTMD serisi (örneğin M11 MCCB) genel amaçlı elektrik sistemlerinin temelini oluşturur.
· Elektronik Açma (ETR) Kesiciler:Devre koşullarını izlemek ve programlanan eşik değerlerine göre alarmları tetiklemek için bir akım transformatörü (CT) ve mikroişlemci kullanan dijital bir çözüm. XUCKY'nin ETR kırıcıları hassas kritik uygulamalar için tasarlanmıştır.
Distribütörlerin müşterilere ve proje yöneticilerine doğru çözümü seçme konusunda tavsiyelerde bulunmasına yardımcı olmak için temel performans ölçümlerini ayrıntılı olarak ele alıyoruz:
TMD Kırıcılar (XUCKY M11 Serisi):Bimetalik şerit (farklı termal genleşme oranlarına sahip iki metalden oluşur) aşırı akım nedeniyle aşırı ısındığında bükülür ve bir açmayı tetikler. Kısa devreler için elektromıknatıs, kesicinin kontağını milisaniyeler içinde ayıran güçlü bir manyetik alan oluşturur. Bu mekanik tasarım, harici güç gerektirmez; bu da TMD kesicileri yardımcı kaynaklardan bağımsız hale getirir (uzak konumlarda, örneğin jeneratörle çalışan endüstriyel tesislerde kritik bir avantaj).
ETR Kırıcılar (XUCKY M11E Serisi):CT, önceden ayarlanmış eşiklerle (aşırı yük, kısa devre, toprak arızası) karşılaştırmak için bir mikroişlemci tarafından işlenen gerçek zamanlı akımı ölçer. Mikroişlemci, limitler aşıldığında kesiciyi tetiklemek için solenoide bir sinyal gönderir. ETR kesiciler yardımcı bir güç kaynağına (örn. CT çıkışı veya harici voltaj) bağlı olduğundan yedek gücü olmayan sistemler için uygun değildir.
TMD Kırıcılar:Bimetalik şeritler sabit termal özelliklere göre kalibre edildiğinden doğruluk “standarttır” (nominal akımın ±%10–15'i). Ayarlanabilirlik sınırlıdır; kullanıcılar üretimden sonra yolculuk ayarlarını (örneğin aşırı yük gecikmesi) değiştiremez. Küçük ve orta ölçekli işletmelere (KOBİ'ler) veya konut projelerine hizmet veren distribütörler için TMD'nin sabit ayarları envanteri basitleştirir (stok için daha az SKU) ve müşterilerin kafa karışıklığını azaltır.
ETR Kesiciler:Dijital izleme nedeniyle doğruluk yüksektir (nominal akımın ±%2–5'i). En önemlisi, ETR kesiciler tamamen ayarlanabilir açma parametreleri sunar:
o Aşırı yük gecikmesi (motor başlatma dalgalanmaları nedeniyle istenmeyen açmaları önlemek için)
o Kısa devre kesme kapasitesi (LSI eğrileri: Uzun süreli, Kısa süreli, Anlık)
o Toprak arıza koruması (kaçak akım tespiti)
o Devre izleme (tahmini bakım için veri kaydı) Akıllı şebekeler veya kritik yük sistemleri (ör. veri merkezleri) inşa eden proje yöneticileri için bu ayarlanabilirlik, katı endüstri standartlarına (ör. IEC 60947-2) uyumluluk sağlar.
TMD Kırıcılar:İki temel tehlikeye karşı koruma sağlar:
1. Aşırı Yük:Kademeli akım artışları (örneğin, tek bir devrede çok fazla cihaz olması).
2. Kısa Devre:Ani, yüksek akım dalgalanmaları (örn. kablolama hataları). XUCKY'nin TMD kesicileri, 100 kA'ya kadar kısa devre akımını kaldıracak şekilde sertifikalıdır; genel endüstriyel ve ticari kullanım için idealdir (örn. jeneratör yedekleme sistemleri, konveyör bantları).
ETR Kesiciler:Gelişmiş koruma katmanları ekler:
o Toprak Arıza Koruması:Elektrik çarpmalarını önlemek için kaçak akımı (≤30mA) algılar (sağlık tesisleri veya ıslak ortamlar için kritiktir).
o Seçicilik:Arıza süresini en aza indirmek için yalnızca hatalı devreyi (tüm paneli değil) alarma geçirir (veri merkezleri veya üretim hatları için bir zorunluluktur).
o Durum İzleme:Anormal akım düzenleri için uyarılar gönderir (proaktif bakımı mümkün kılar). XUCKY'nin ETR kesicileri, yüksek değerli varlıkları önlenebilir hasarlardan korumak için Türkiye'deki güneş enerjisi çiftliklerinde ve BAE BESS'te (Pil Enerjisi Depolama Sistemleri) kullanılıyor.
TMD Kırıcılar:
o Güvenilirlik:Çok yüksek—elektronik bileşen olmaması, sıcaklık dalgalanmalarından, elektromanyetik girişimden (EMI) veya voltaj yükselmelerinden kaynaklanan arıza riskinin daha az olduğu anlamına gelir. XUCKY'nin TMD kırıcıları, dayanıklılık sağlamak için 10.000'den fazla mekanik döngü testine tabi tutulur.
o Maliyet:Daha düşük—daha basit üretim birim fiyatları düşürür (XUCKY TMD kırıcılar toplu siparişler için birim başına 1 ABD dolarından başlar). Fiyata duyarlı pazarlara hizmet veren toptancılar için (örneğin, Arnavutluk'taki konut yenilemeleri), TMD kırıcılar maliyet ve güvenliği dengeler.
ETR Kesiciler:
o Güvenilirlik:İyi — ancak EMI'ye karşı hassastır (örn. yakındaki motorlardan gelen) ve düzenli donanım yazılımı güncellemeleri gerektirir. XUCKY, korumalı CT'ler ve endüstriyel sınıf mikroişlemcilerle bu durumu hafifletir.
o Maliyet:Daha yüksek; dijital bileşenler ve kalibrasyon, üretim maliyetlerini artırır. Ancak uzun vadeli tasarruflar (daha az ekipman arızası, daha az aksama süresi) kritik sistemlere yapılan yatırımı haklı çıkarmaktadır.5. En İyi Kullanım Örnekleri: Kesicileri Uygulamalarla Eşleştirme Paydaşların bilinçli kararlar almasına yardımcı olmak için XUCKY'nin önerilen kullanım durumları şunlardır:
| Termal-Manyetik (TMD) Kesiciler | Elektronik Açma (ETR) Kesiciler |
| Genel endüstriyel makineler (konveyörler, pompalar) | Veri merkezleri (kritik yük koruması) |
| Konut ve ticari bina panelleri | Güneş enerjisi çiftlikleri ve BESS sistemleri (toprak arıza izleme) |
| Jeneratör yedekleme sistemleri (yardımcı güç yok) | Sağlık tesisleri (ekipmanın aksama süresini önlemek için seçici açma) |
| KOBİ perakende alanları (uygun maliyetli envanter) | Akıllı şebekeler (durum izleme ve veri kaydı) |
Paydaşların bilinçli kararlar almasına yardımcı olmak için XUCKY'nin önerilen kullanım durumları şunlardır:
| Termal-Manyetik (TMD) Kesiciler | Elektronik Açma (ETR) Kesiciler |
| Genel endüstriyel makineler (konveyörler, pompalar) | Veri merkezleri (kritik yük koruması) |
| Konut ve ticari bina panelleri | Güneş enerjisi çiftlikleri ve BESS sistemleri (toprak arıza izleme) |
| Jeneratör yedekleme sistemleri (yardımcı güç yok) | Sağlık tesisleri (ekipmanın aksama süresini önlemek için seçici açma) |
| KOBİ perakende alanları (uygun maliyetli envanter) | Akıllı şebekeler (durum izleme ve veri kaydı) |
· Toplu Tedarik:TMD kesiciler için 1000'den fazla MOQ; Özel ETR çözümleri için 5000'den fazla MOQ (küresel teslimat için 28 günlük teslim süreleri).
· OEM Özelleştirme: Özel etiketleme, özel yolculuk ayarları ve markalı paketleme (kendi ürün gruplarını oluşturan distribütörler için idealdir).
· Teknik Destek: Karmaşık sistemler tasarlayan proje yöneticileri için yerelleştirilmiş kılavuzlar ve 7/24 mühendislik desteği.
Yeni bir başarı öyküsü: Malezya'daki bir gıda fabrikası, jenerik TMD kırıcılardan XUCKY'nin ETR hattına geçti ve motor arızasından kaynaklanan arıza süresini 6 ayda %70 azalttı.
Termal manyetik kesiciler, uygun maliyetli, güvenilir ve kurulumu kolay, genel elektrik sistemlerinin en büyük gücüdür. Hassasiyet, ayarlanabilirlik ve gelişmiş koruma sunan elektronik devre kesiciler kritik altyapının geleceğidir.
Bir distribütör, toptancı veya proje yöneticisi olarak XUCKY ile ortaklık yapmak, 17 yılı aşkın üretim uzmanlığı ve küresel sertifikasyonla desteklenen her iki teknolojiye de erişmenizi sağlar.
Bir sonraki projeniz için doğru kesiciyi seçmeye hazır mısınız?XUCKY'nin satış ekibiyle iletişime geçinÜcretsiz danışmanlık veya toplu fiyat teklifi için.
