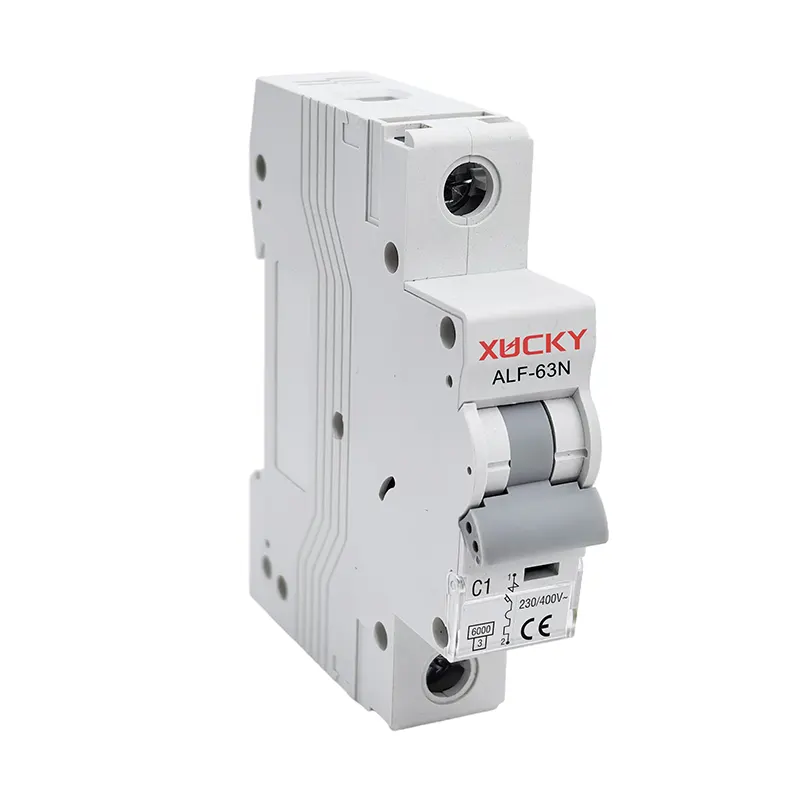

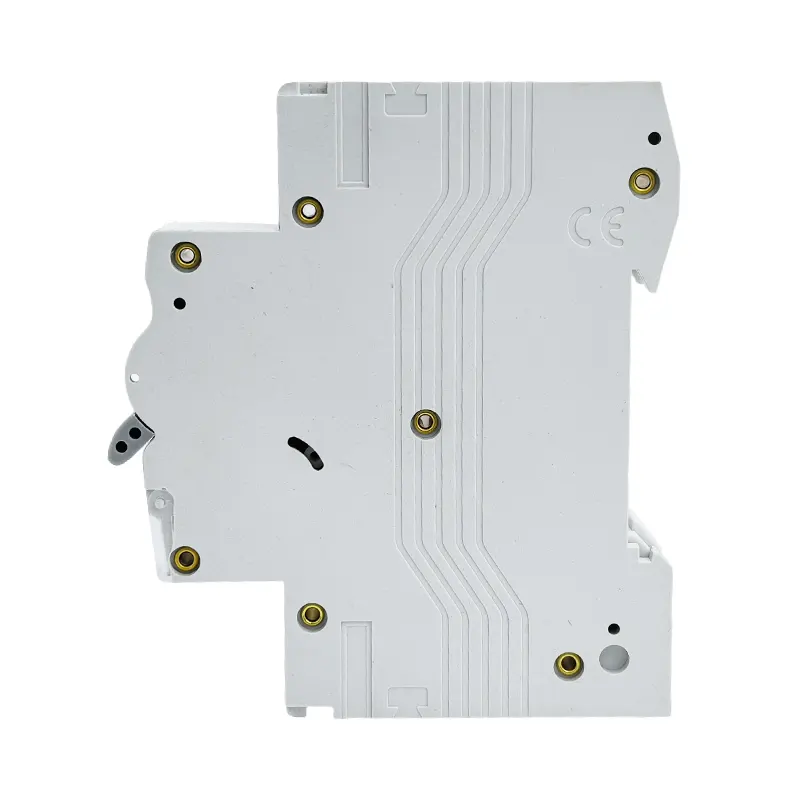

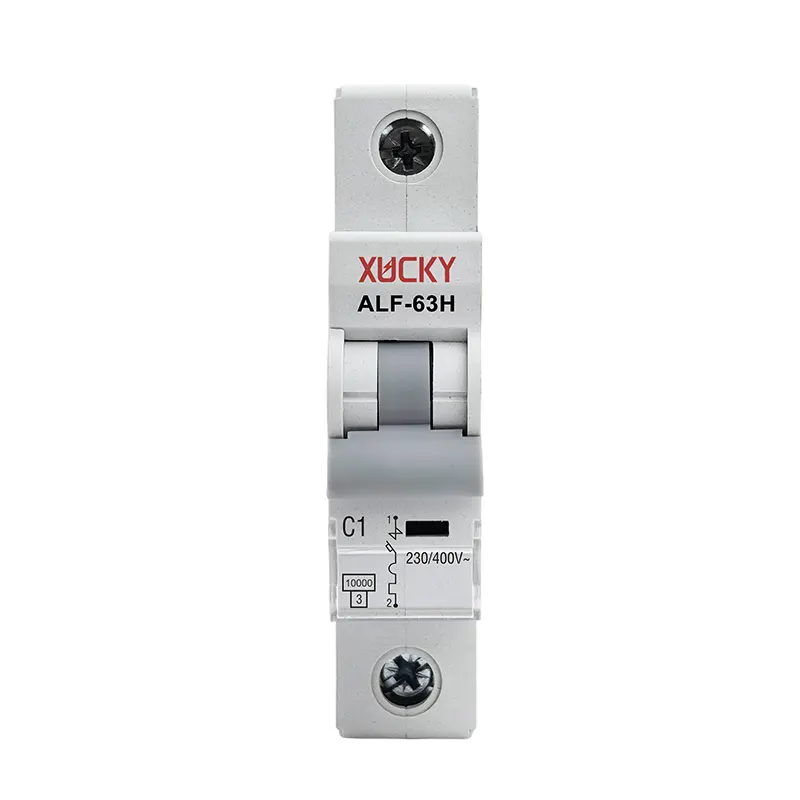

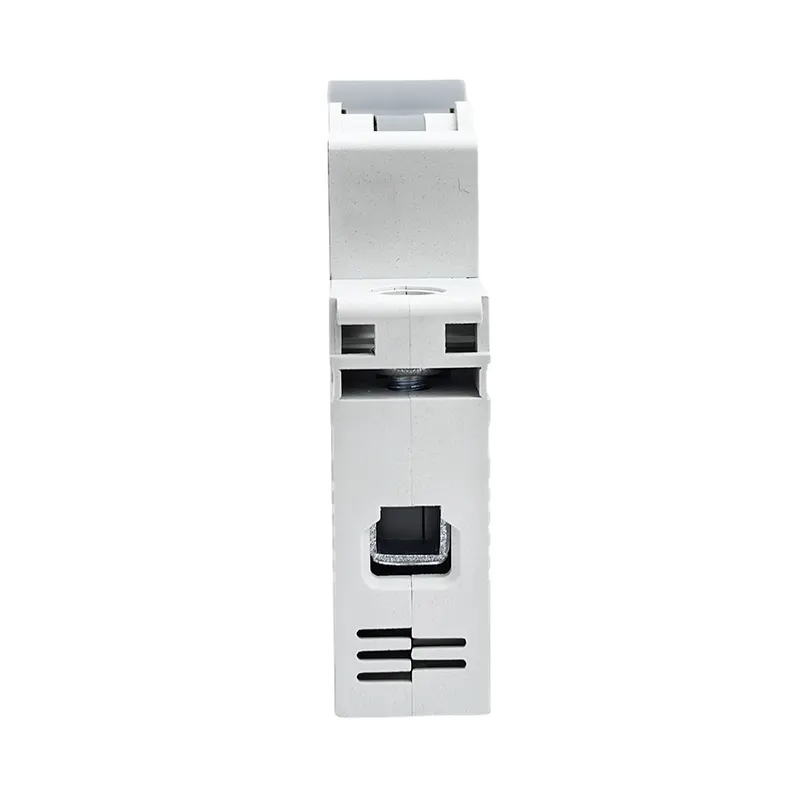

ALF-63 Serisi Minyatür Devre Kesici

Profesyonel üretim olarak, Xucky size ALF-63 Serisi Minyatür Devre Kesici (MCB) sağlamak istiyor, IEC60898 standardına uyuyor, MCB güvenilir performans, hassas koruyucu fonksiyon, kısa sürme süresi, kısa süreli kapasite, küçük hacim ve aynı zamanda temaslı, anahtar ve elektrikli appinin aşırı yükünde yaygın olarak kullanıldı.

Talep Gönder

Ürün Açıklaması

ALF-63NH Series Miniature Circuit Breaker

Profesyonel üretim olarak, Xucky size ALF-63 Serisi Minyatür Devre Kesici (MCB) sağlamak istiyor, IEC60898 standardına uyuyor, MCB güvenilir performans, hassas koruyucu fonksiyon, kısa sürme süresi, kısa süreli kapasite, küçük hacim ve aynı zamanda temasçı, anahtar ve elektrikli appinin aşırı yükünde yaygın olarak kullanıldı.

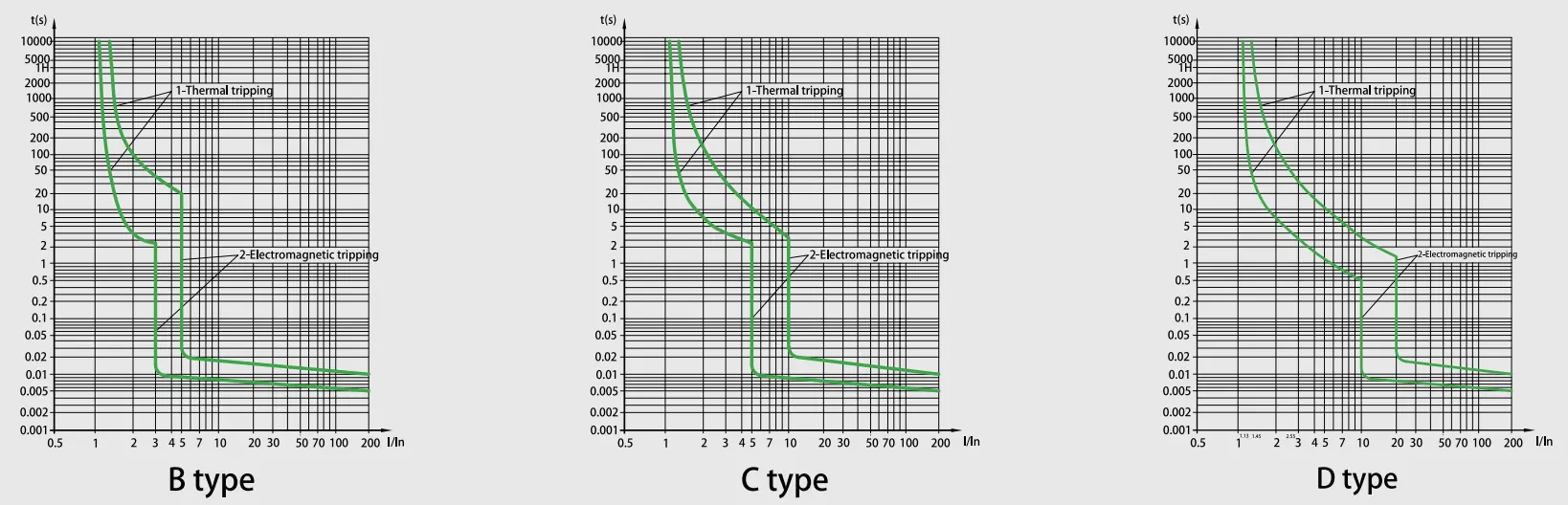

Karakteristik eğri

ALF-63NH Series Miniature Circuit Breaker

Teknik özellikler

ALF-63 Serisi Minyatür Devre Kesici
Standart	Bir/IEC60898-1
Kırılma Kapasitesi (KA)	6,10
Koruma	Aşırı yük ve kısa devreye karşı
Değerlendirilmiş akım (a)	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nominal Voltaj (V)	1PAC 230/400,240/415
Nominal Voltaj (V)	1p+n, 2p, 3p, 3p+n, 4pac400/415
Nominal Dürtü UIMP (KV)	4
Nominal yalıtım voltajı kullanıcı arayüzü (v)	500
Enerji sınırlayıcı cass	3
Ortam sıcaklığı (℃)	-25 ~+40, maks.%95 nem
Termal çalışma sınırı	1.13xln Bir saat içinde açma yok
Termal çalışma sınırı	1.45xin bir saat içinde açma
Magnertik İşletme	B: (3-5) Lütfen, C: (5-10) Lütfen, D: (10-20) Lütfen
Kutup sayısı	1p, 1p+n, 2p, 3p, 3p+n ve 4p
Tür gezi	Termal/manyetik salım
Terminal kapasitesi	16mm² Esnek veya 25m²'ye kadar 25 mm² rijit
Terminal kapasitesi	25mm²flexible veya 35mm²Rigid 32A ila 63A derecelendirmeleri
Koruma derecesi	IP20
Kurulum	35 mm din rayı üzerinde montaj

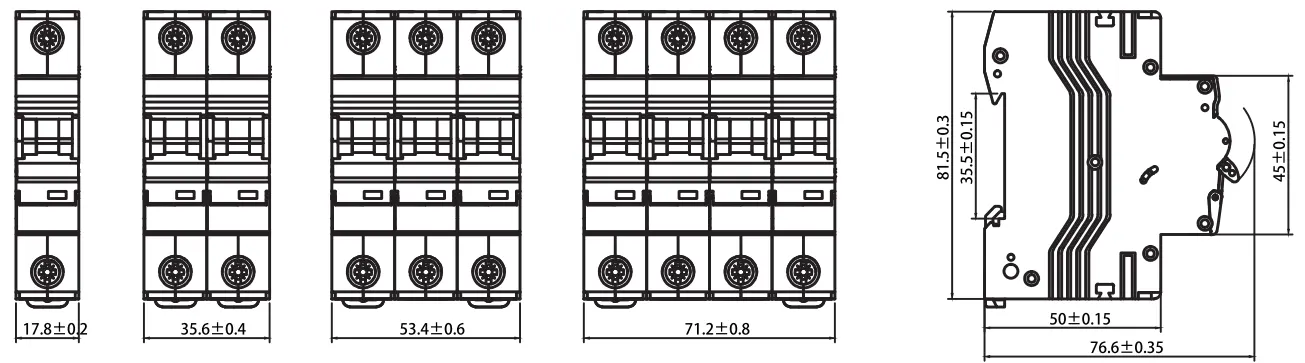

Genişlik	Kutup başına 17.8mm

Devre kesici salım karakteristiği

HAYIR.	Sürümün Nominal Akımı (a)	İlk durum	Test Akımı	Belirtilen süre	Elde edilecek sonuç	Notlar
1	1-63	Soğuk Devlet	1.13in	T≤1H	Gezi olmayan
2	1-63	Önceki test üzerine	1.45ln	T <1H	seyahat	5s'de akımı belirtilen değere ayarlamak
3	İnç32	Soğuk Devlet	2.55 inç	1s	seyahat
3	> 32'de	Soğuk Devlet	2.55 inç	1s	seyahat
4	1-63	Soğuk Devlet	3 inç	T≤0.1s	Gezi olmayan	B Tipi
			5in	T <0.1s	seyahat	B Tipi
			5in 10ln	T≤0.1s	Gezi olmayan	C Tipi
			10 inç	T <0.1s	seyahat	C Tipi
			20ln	T≤0.1s	Gezi olmayan	D Tipi
				T <0.1s	seyahat	D Tipi

Dayanıklılık (operasyonlar)

Kategori	Operasyon döngüleri	Çalışma frekansı	Değerlendirilmiş Akım
Elektrik dayanıklılığı	4000	240/s	1-32
		120/s	40-63
Mekanik dayanıklılık	10000	240/s	1-63

Özellikler

1. ultra yüksek kısa devre kırma kapasitesi

Gelişmiş ARC kontrol teknolojisi, endüstri standartlarına kıyasla daha yüksek kesinti kapasitesi elde ederek ALF-63 Serisi Minyatür Devre Kesicinin (MCB) aşırı fay koşulları altında endüstriyel sınıf elektrik sistemleri için güvenilir bir koruma sağlamasını sağlar.

2. Çift modlu bağlantı arayüzü

Entegre hibrit terminal tasarımı, sert bara yerleştirme ve esnek kablo kelepçesini destekler. ALF-63 Serisi Minyatür Devre Kesici (MCB), herhangi bir araç olmadan çeşitli kurulum senaryolarına uyum sağlayabilirken, kablolama süresini%40 azaltır.

3. Uzun ömür için enerji depolama mekanizması

ALF-63 Serisi Minyatür Devre Kesici (MCB), aşınma telafisi teknolojisi içeren 10.000 mekanik döngü dayanıklılığı ile yay destekli bir işletim sistemine sahiptir.

4. Gelişmiş kompozit muhafaza

Şöhret-yeniden düzenleyici, ısıya dayanıklı ve dürtü-geçirmez özelliklerle, içerdiği hata olayları için entegre ark quenching odaları ile.

5. Dinamik akım sınırlayıcı topoloji

Akıllı izin-sağlayan enerji bastırma, tepe arıza akımlarını% 65-80 oranında azaltır ve% 30 genel sistem maliyet azaltma potansiyeli ile aşağı akış cihaz spesifikasyon optimizasyonunu sağlar.
