DZ49-63 Serisi Minyatür Devre Kesici

DZ49-63 Serisi Minyatür Devre Kesici, farklı yüklere sahip dağıtım ve grup sistemlerini korumak için tasarlanmıştır:
- elektrikli aletler, aydınlatma – V karakteristik anahtarları;
- orta düzeyde başlatma akımlarına sahip sürücüler (kompresör, fan grubu) - C karakteristik anahtarları;
- yüksek başlatma akımlarına sahip sürücüler (kaldırma mekanizmaları, pompalar) - D karakteristik anahtarları;
Minyatür devre kesici DA47N-63'ün konut ve kamu binalarının elektrik dağıtım panellerinde kullanılması tavsiye edilir.

Çin tedarikçilerinden ve üreticilerinden yüksek kaliteli özelleştirilmiş ürünler DZ49-63 Serisi Minyatür Devre Kesici, XUCKY Electric, dünya çapındaki müşterilerimizin farklı ihtiyaçlarını karşılamak için geniş bir ürün yelpazesine sahiptir. Üstün kaliteye, yenilikçi teknolojiye ve mükemmel müşteri hizmetlerine olan bağlılığımız bizi sektörümüzde öne çıkarıyor.

giriiş


Minyatür devre kesici (MCB), aşırı akım, aşırı voltaj veya kısa devre durumunda elektrik devresini otomatik olarak kapatan bir elektrik koruma cihazıdır. MCB'ler, kabloları ve ekipmanı aşırı akımların neden olduğu hasarlardan korumak için yalnızca bir fazlı gücün (tek fazlı) iletildiği konut ve ticari uygulamalarda kullanılır. MCB'ler iki açma mekanizmasıyla donatılmıştır: aşırı yük koruması için gecikmeli termal açma mekanizması ve kısa devre koruması için manyetik açma mekanizması.


Minyatür Devre Kesiciler (MCB'ler), elektrik tesisatlarını aşırı yüklere ve kısa devrelere karşı koruyarak ev, ofis ve diğer binaların yanı sıra endüstriyel uygulamalarda da elektrik güvenliğini sağlar. Bir arıza tespit edildiğinde MCB, kabloların hasar görmesini ve yangın riskini önlemek için elektrik devresini otomatik olarak kapatır. MCB'ler iki açma mekanizmasıyla donatılmıştır: aşırı yük koruması için gecikmeli termal açma mekanizması ve kısa devre koruması için manyetik açma mekanizması.


100 yıldır MCB'lerde yenilikler yapmaya ve çeşitli uygulama ve pazarların taleplerini karşılamak için ürün yelpazemizi genişletmeye devam ettik. Ürünlerimiz IEC, UL ve CSA gibi global ürün standartlarıyla uyumludur. Bu köklü ve sertifikalı portföy, binalar, varlıklar ve altyapı için maksimum güvenlik sağlamak üzere tasarlanmıştır.


  • Dünya çapındaki ürün standartlarına (IEC, UL, CSA) uyumlu
  • Özellikler: B, C, D, K, ZKonfigürasyonlar: 1P, 1P+N, 2P, 3P, 3P+N, 4P
  • 25 kAR'a kadar kesme kapasiteleri 100 A'ya kadar anma akımları




DZ49-63, farklı yüklere sahip dağıtım ve grup sistemlerini korumak için tasarlanmıştır:

- elektrikli aletler, aydınlatma – V karakteristik anahtarları;

- orta düzeyde başlatma akımlarına sahip sürücüler (kompresör, fan grubu) - C karakteristik anahtarları;

- yüksek başlatma akımlarına sahip sürücüler (kaldırma mekanizmaları, pompalar) - D karakteristik anahtarları;

Minyatür devre kesici DA47N-63'ün konut ve kamu binalarının elektrik dağıtım panellerinde kullanılması tavsiye edilir.


Avantajları

· İki tip kısa devre koruması.

· –40 ila +50° С arasında geniş çalışma sıcaklığı aralığı.

· Geliştirilmiş temas alanıyla daha geniş kavrama kolu güncellendi.

· Terminal kelepçelerindeki çentikler, termal kayıpların azaltılmasını ve bağlantının mekanik stabilitesinin arttırılmasını sağlar.


MCB DZ49-63
Genel güç dağıtımının korunması için (IEC/EN 60898-1)
Direkler

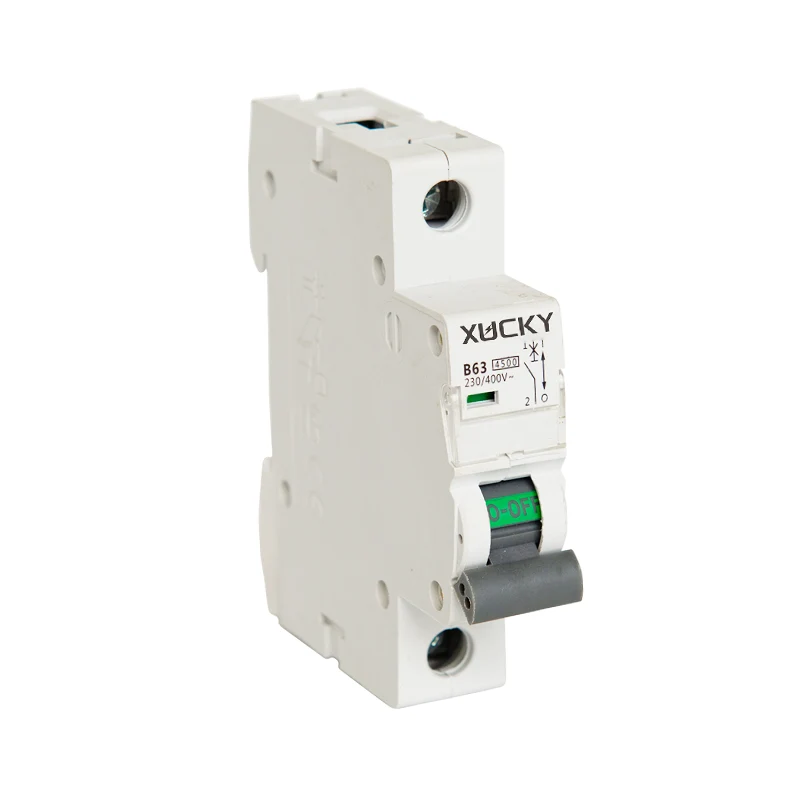

1P

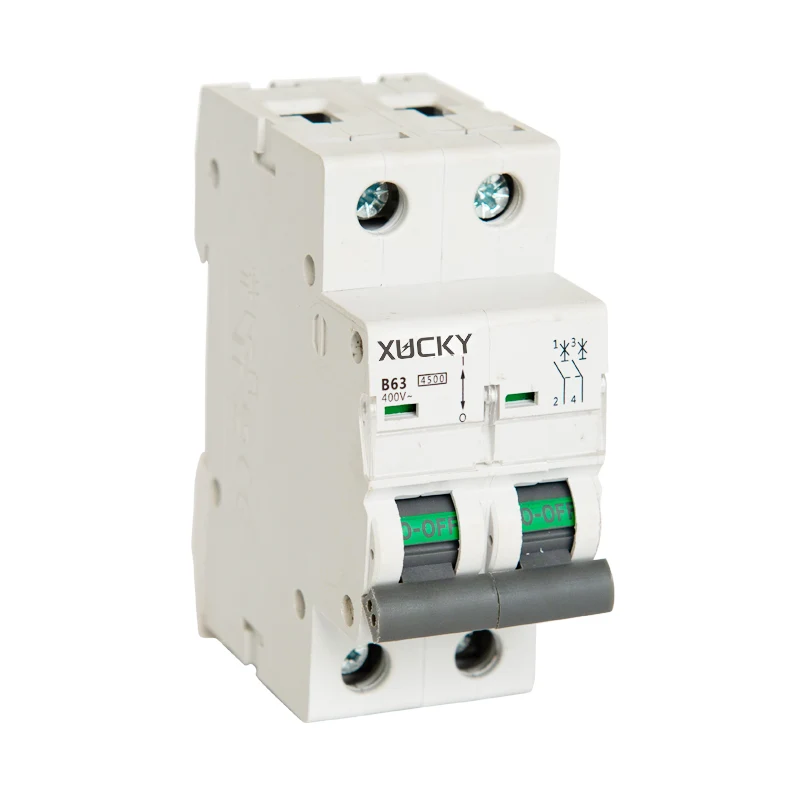

2P

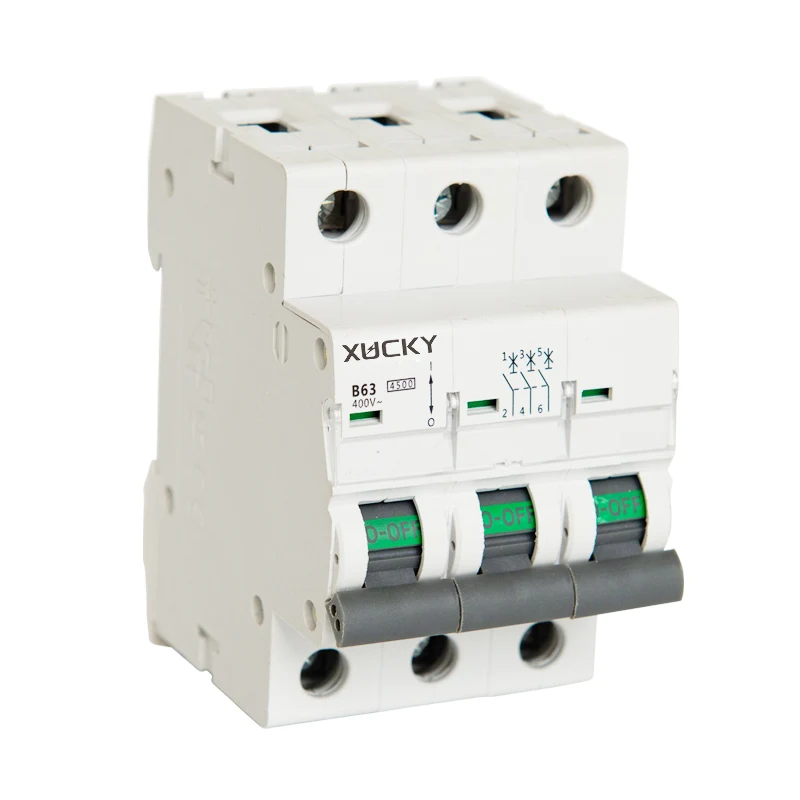

3P

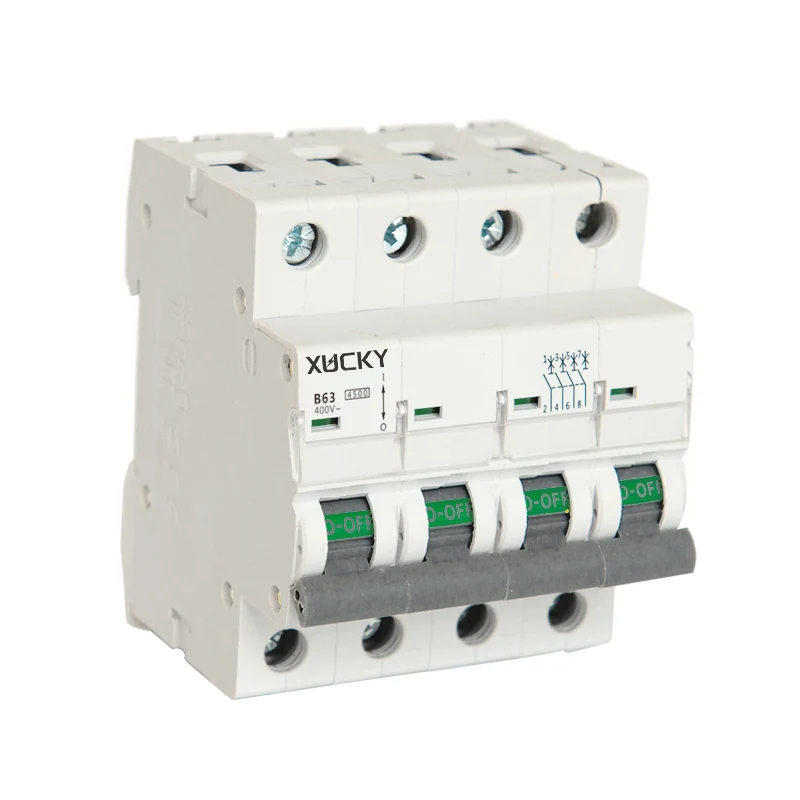

4P

Elektrik performansı
Fonksiyonlar

kısa devre koruması, aşırı yük koruması, izolasyon, kontrol

Nominal frekans f Hz

50-60Hz

Nominal çalışma gerilimi Ue V AC

230/400

400

Anma akımı A'da

6,10,16,20,25,32,40,50,63

Nominal yalıtımlı gerilim Ui V

500

Darbe dayanım gerilimi Uimp kV

4

Anlık açma tipi

DA49N-63

S/C/D

DA49H-63

S/C/D

Nominal kısa devre Icn(kA)

DA49N-63

4.5

DA49H-63

6

Sürüm türü

Termal manyetik tip

Servis ömrü(O~C) Mekanik Gerçek değer

20000

Standart değer

4000

Elektrik Gerçek değer

8000

Standart değer

4000

Bağlantı ve kurulum
Koruma derecesi

IP20

Tel mm²

1~35

Çalışma sıcaklığı

-5~+40°C

Neme ve ısıya karşı dayanıklılık

Sınıf 2

Denizden yükseklik

≤2000

Bağıl nem

+20°C ,≤%90 ;+40°C ,≤%50

Kirlilik derecesi

2

Kurulum ortamı

Açık şok ve titreşimden kaçının

Kurulum sınıfı

SınıfⅡ, SınıfⅢ

Montaj

DIN35 rayı

Aksesuarlarla kombinasyon
Yardımcı kontak

Evet

Alarm kontağı

Evet

Şönt serbest bırakma

Evet

Düşük gerilim serbest bırakma

Evet

Yardımcı kontak+Alarm kontağı

Evet

Boyutlar (mm) (GxYxU)

a

17.5

35

52.5

70

b

80.2

80.2

80.2

80.2

c

76.5

76.5

76.5

76.5
