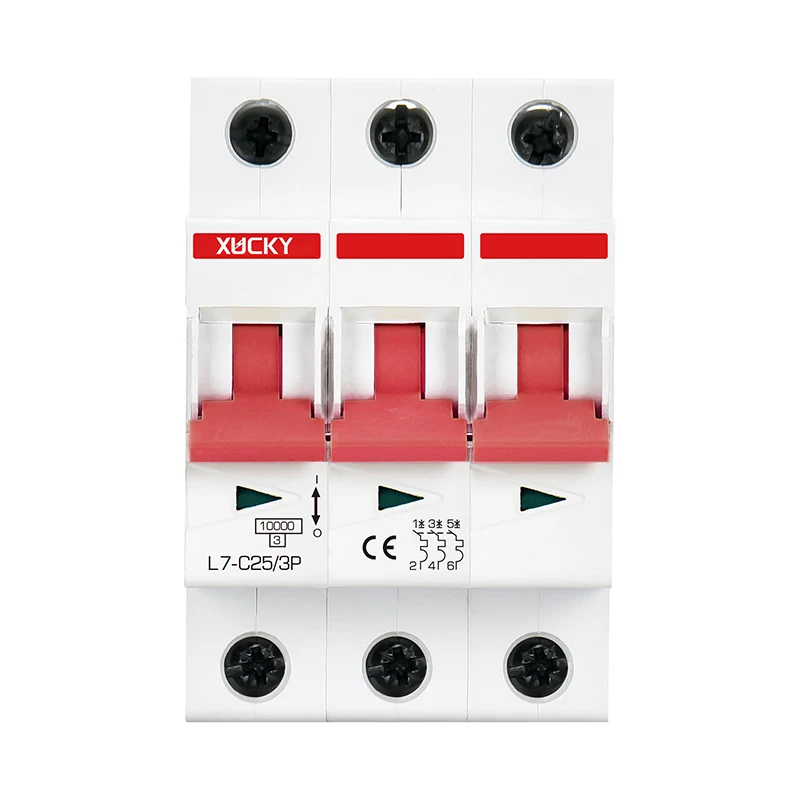

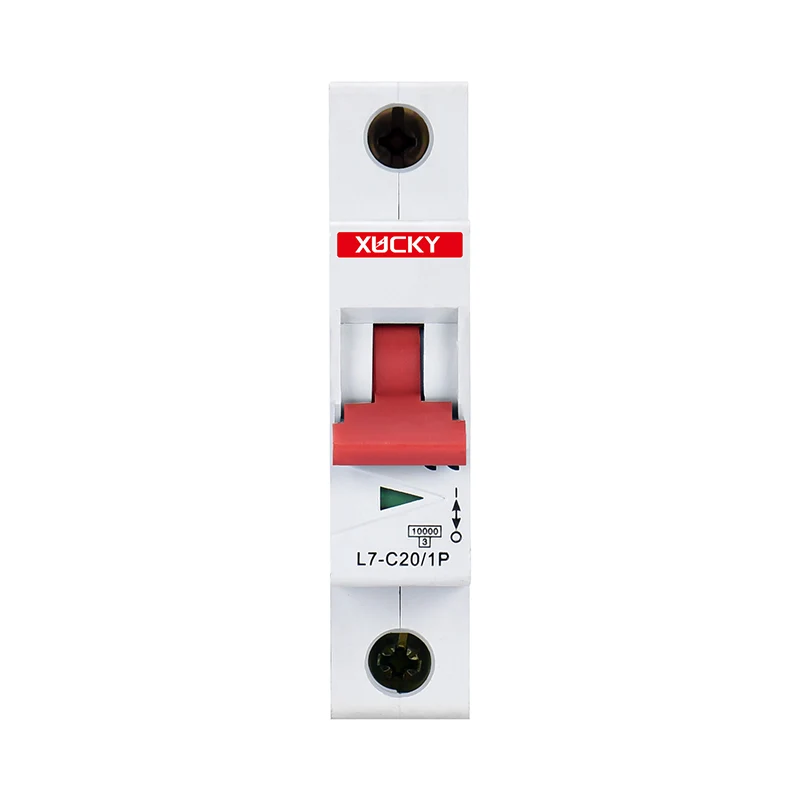

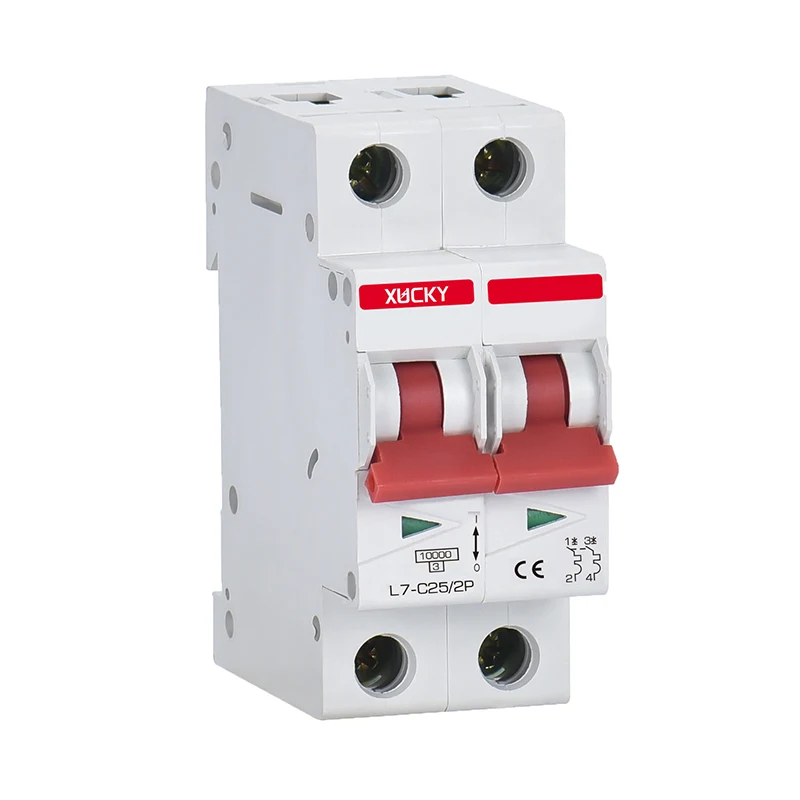

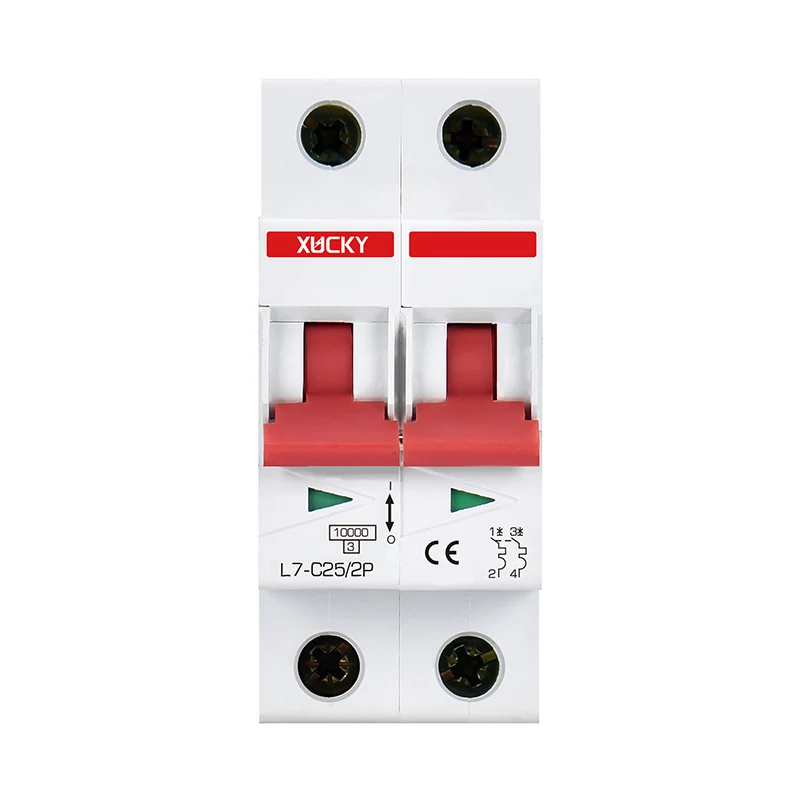

L7 minyatür devre kesici

Yeni minyatür devre kesicimiz, Xucky'den L7 ile tanışın! 1p, 2p, 3p, 4p polariteleri cinsinden gelir ve IEC60898 - 1/GB/T10963.1 standartlarına uygundur. L7 minyatür devre kesici aşırı yük ve kısa devre koruması sunar. CE, CB, sertifikalarla güvenilirdir. Nominal akım 1A ila 63A arasında değişir ve nominal voltaj 230/240V (1p) ve 400/415V (2p - 4p) 'dir. 6/10ka yüksek kırılma kapasitesine sahiptir, iltihaplı kabuk ve her yere monte edilebilir. Uzun elektrik ve mekanik ömürlerle, çeşitli uygulamalar için mükemmel bir seçimdir.

Teknik Özellikler

● Polarite: 1p, 2p, 3p, 4p;

● Standartlarla uyumlu: IEC60898- 1/GB/T10963.1;

● Ürün fonksiyonu: aşırı yük ve kısa devre koruması;

● Sertifika: CE, CB, SAA;

● (a) 'da derecelendirilen akım: 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● Nominal voltaj UE: 230/240V (1p), 400/415V (2p ~ 4p);

● Nominal frekans (Hz): 50/60;

● Nominal yalıtım voltajı: 500V;

● Nominal dürtü dayanma voltajı (darbe) KU: 4;

● Dereceli kırılma kapasitesi ICN (KA): 6/10ka;

● Koruma seviyesi: IP20;

● Electrical lifespan (times): 10,000;

● Mekanik Yaşam (Zaman): 30.000;

● Kırılma yeteneği:

● Alev geciktirici: V0 seviyesi;

● Kurulum Konumu: Herhangi bir yer;

● Uygulanabilir tel kesit; Katı tel (mm): 1-35; Bükülmüş tel (mm2): 1-25;

● Maksimum kablo torku (n. M): 3.5;

● Çevre sıcaklığı (c): -25 ila+45, maksimum nem%95;

● Depolama sıcaklığı (c):- 40- +75;

● Enerji sınırı seviyesi: 3;

● Kurulum yüksekliği (metre): 2000'i aşmayan.

Özellikler

● Hızlı kapanış: darbe yüklerinin güvenilir çalışmasını sağlamak ve devre kesicilerin ömrünü uzatmak;

● Sapın altında açık bir açık ve kapanış göstergesi penceresi vardır;

● Ürünün yüzeyindeki basılı bilgiler uzun ömürlü, açık ve silinmesi kolay değildir;

● İyonize gazların emisyonu en katı kısıtlamalara tabidir: 45mm ızgara mesafesi;

● Bu L7 minyatür devre kesici, IEC 60898-1 Standardı Tip, C tipi ve D tipi seyahat eğrilerinin özellikleri ile uyumludur.

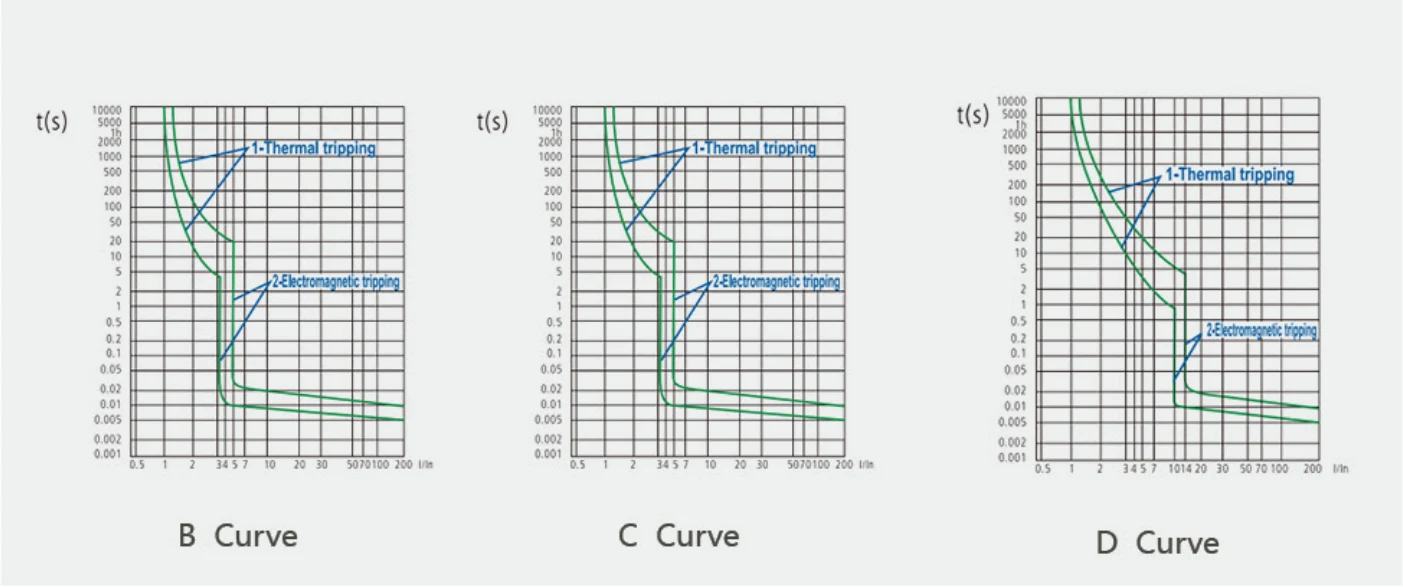

Karakteristik eğrileri açma

IEC 60898-1

Manyetik tahliye

Bir devre kısa devre meydana geldiğinde, demir çekirdeğe sahip bir mıknatısla anlık açma elde edilir. 1EC60898 standardına göre, bu L7 minyatür devre kesici üç tipe ayrılabilir: B, C ve D.

Termal sürüm

● Devrede aşırı yük meydana geldikten sonra, devre kesicinin bimetalik şeridi, ısı nedeniyle bükülür, bu da kontakların bağlantısının kesilmesine ve termal açmaya neden olur;

● IEC standardı, farklı aşırı yük akımları için açma süresi aralığını tanımlar;

● Referans testi ortamı sıcaklığı 30 ° C'dir.

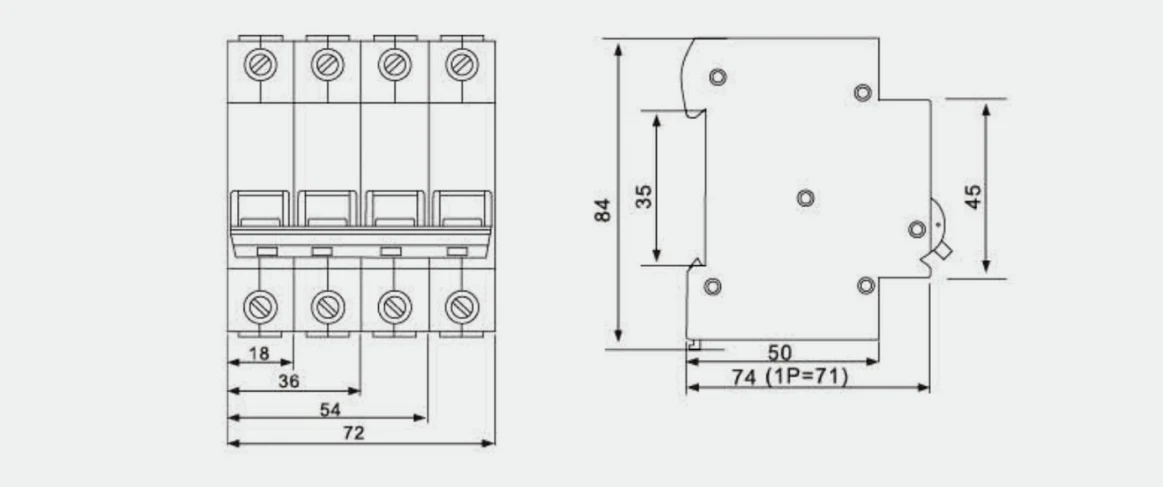

● Ürün ve kurulum boyutları (mm)

L7 minyatür devre kesici, maksimum bağlantı kapasitesine sahip bir kılavuz ray üzerine monte edilmiştir.
