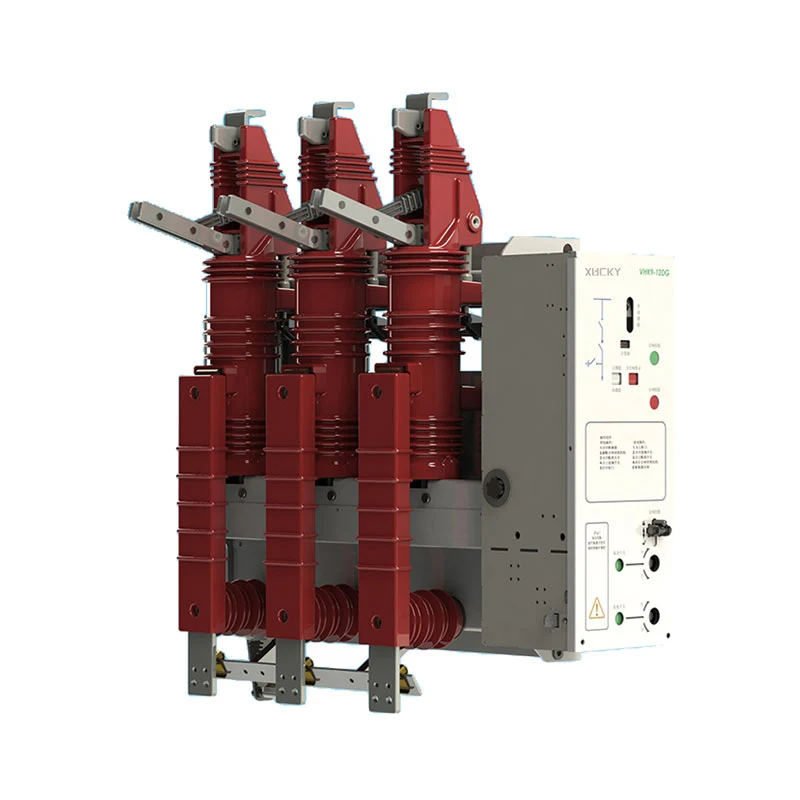

VHK9-12 Entegre Kombine Vakumlu Devre Kesici

VHK9-12 entegre kombine vakumlu devre kesici, ileri düzey kullanıcıların elektrikli ekipmanların güvenilirliği, emniyeti ve kompaktlığına yönelik gereksinimlerinin teknik olarak yorumlanması için geliştirilmiş bir anahtardır. Kamu binaları, ticari konut binaları, endüstriyel ve madencilik imalat endüstrileri vb. yerlerdeki 12KV/7.2KV güç dağıtım sistemleri için uygundur ve aynı zamanda yüksek kompaktlık gerektiren yüksek gerilim motorlarıyla çalıştırılan komple mekanik ekipman setleri için de uygundur.

Çevre Koşulları

● Yükseklik: ≤2000m;

● Ortam sıcaklığı: +40°C;

● Bağıl nem: günlük ortalama ≤%95, aylık ortalama ≤%90;

● Çevredeki hava, aşındırıcı veya yanıcı gazlar, su buharı vb. nedeniyle önemli ölçüde kirlenmemelidir;

● Sık sık şiddetli titreşim yok;

● Farklı kullanım koşulları veya başka özel gereksinimleriniz varsa lütfen önceden bize danışın.

Teknik Parametreler

Ürün Teknik Özellikleri

● Kompakt / Esnek

Ortam olarak havanın yalıtım modu, elektrik enerjisi endüstrisinin teknik spesifikasyonlarının elektriksel açıklık ve yerel deşarj standartlarını karşılar.

Kompakt destekleyici kabin boyutu, standart kabin boyutunu destekleyen: 450*1000*1800mm (G*D*Y), güç dağıtım sisteminin komple seti özellikle kompakttır ve pahalı kentsel inşaat arazileri için yerden tasarruf sağlar.

Diğer farklı kabin tipi eklemeler için uygun olan esnek bara ve uzatma modu formu.

● Tümleşik / Yerleşik

Entegre devre kesici kombinasyonu elektrik tasarımı, bağlantı kesme anahtarı, devre kesici, topraklama anahtarı, şarj sensörünün bir arada kombinasyonu, modüler tasarım, basit ve güvenilir kilitleme, bakımı kolay.

● Görselleştirme / Verimlilik

Görsel bağlantı kesme anahtarı kırılma tasarımı, hızlı teslimat süresi, genel modüler tasarım, elektrik komple fabrika montajının rahat ve hızlı olmasını sağlar. Monolitik yapı, komple elektrik fabrikasında montaj prosesi sorunlarından kaynaklanan kilitleme arızası riskini azaltmak için her türlü kilitlemenin tek mekanizmada gerçekleştirilmesi gerekir.

● Kararlılık / Dayanıklılık

İsteğe bağlı yay/sabit mıknatıs mekanizması, uzun mekanik ömür, sızdırmaz vakum ark odası kapsülleme, toz geçirmez, yüksek yalıtım performansı.

Genel Boyutlar

Sabit Şalt Yapısına Uygulanabilir

Kabin gövdesi, yüksek mukavemetli, hafif, mükemmel korozyon direncine sahip, bağımsız alçak gerilim odasına, bara odasına, anahtar odasına, kablo odasına ayrılmış 2.0 mm alüminyum-çinko plakanın bükülmesiyle monte edilir.

Sabit tip şalt sistemi aşağıdaki dört bölümden oluşur:

①bara odası ②ana şalter ③kablo odası ④çalıştırma mekanizması, kilitleme mekanizması ve alçak gerilim kontrolü ⑤üst topraklama kontağı (isteğe bağlı)

① Bara Odası

Busbar odası kabinetin üst kısmında düzenlenmiştir. Bara odasında ana baralar tüm şalt sırası boyunca birbirine bağlanır.

② Ana Anahtar

Anahtar odası, devre kesiciyi, bağlantı kesme anahtarını, toprak anahtarını ve voltaj sensörünü içeren bir devre kesiciyle donatılmıştır. Kesici kabini önündeki çalışma yapısı sayesinde, anahtar odasının kabin kapısı açılmadan devre kesici arayüzü çalıştırılabilir.

③ Kablolu Oda

Devre kesici kabininde, esas olarak kablo bağlantısı için kullanılan geniş bir kablo odası bulunur; böylece tek veya üç damarlı kablolar, en basit ekransız kablo konnektörleriyle bağlanabilir. Aynı zamanda, parafudr, sensör ve diğer bileşenler de yeterli alana sığabilir. Standart tasarımda dolap kapısında bir gözlem penceresi ve bir güvenlik kilitleme cihazı bulunur.

Sızdırmazlık kapağı, destek çerçevesi ve uygun boyutta kabloyla birlikte kablo odası alt plakası. Kablo kurulumunu kolaylaştırmak için kablo odası alt plakası ve kapı çerçevesi çıkarılabilir.

④ Çalışma Mekanizması, Kilitleme Mekanizması ve Alçak Gerilim Kontrolü

Birbirine bağlanan alçak gerilim odası aynı zamanda bir kontrol paneli görevi de görüyor. Alçak gerilim odası, konum göstergeli yaylı bir çalıştırma mekanizması ve mekanik kilitleme cihazıyla donatılmıştır. Ayrıca yardımcı kontak, açma bobini, acil açma mekanizması, kapasitif şarjlı ekran, tuş kilidi ve elektrikli çalıştırma cihazı ile donatılabilir. Aynı zamanda alçak gerilim odası alanı kontrol devresi, ölçüm cihazı ve mikrobilgisayar koruma cihazı ile de donatılabilir. Mikrobilgisayar koruma cihazı, uzaktan izlemeyi gerçekleştirebilen bekleme RS232 veya RS485 iletişim arayüzüne sahiptir.
