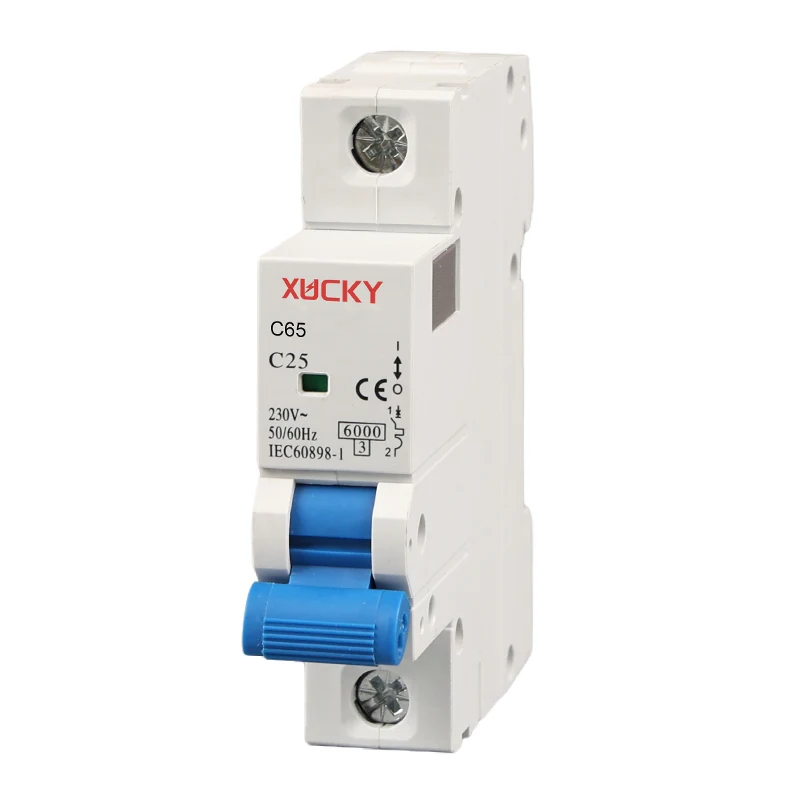

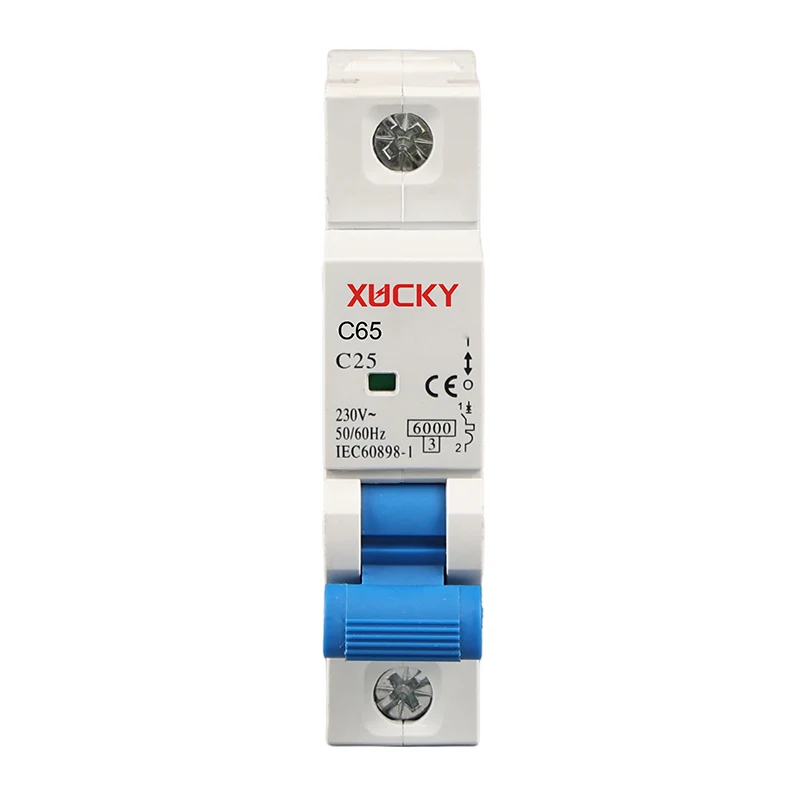

C65 6KA Minyatür Devre Kesici (CHINT NB1-63'e benzer şekilde 6KA Ev Tipi MCB olarak da adlandırılır), AC 50Hz, 110V/230/400V nominal gerilim, 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A nominal akım devresi için kullanılır. Aşırı yük ve kısa devreyi korumak için 50A, 60A, 63A ve ayrıca sık olmayan devre dönüşümünün normal koşulları için kullanım, devreyi ve ekipmanı korumak için devreyi kesmek için izolasyon anahtarı olarak da kullanılabilir.
6KA Minyatür Devre Kesici (6KA Ev MCB'si) endüstriyel, ticari, yüksek katlı ve sivil konutlar ve diğer yerlerde kullanılır.
Standartları karşılayın: GB10963.1, IEC60898-1.
|
Nominal Akım |
0.5A,1A,2A,3A,4A,5A,6A,10A,16A,25A,40A,50A,63A |
|
Direkler |
1P.2P.3P,4P,1P+N,3P+N |
|
Nominal Gerilim Ue |
230V/400V |
|
Nominal Darbe Dayanım Gerilimi (1,2/50)Uimp |
6kV |
|
Dielektrik Test Gerilimi Ve Ind. Frek. 1 dakika boyunca |
6kV |
|
Kırılma Göstergesi |
Yeşil Pencere(Bağlantı Kesildi),Kırmızı Pencere(Kapalı) |
|
Koruma Sınıfı |
IP20 |
|

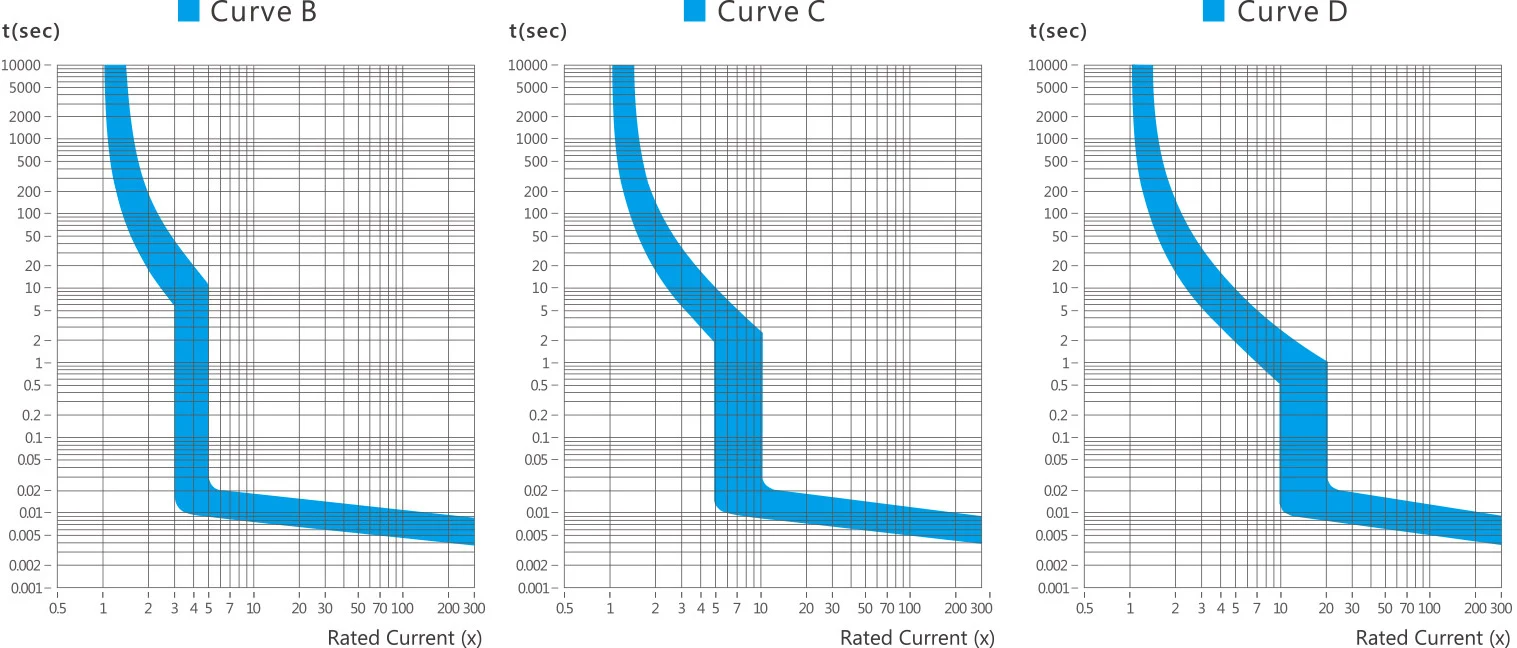

Termo - Manyetik Yayılma Özelliği |
B-Eğrisi (3-5In),C-Eğrisi (5-10In),D-Eğrisi (10-14In) |
|
Elektrik Ömrü |
2000 |
|
Mekanik Ömür |
10000 |
|
Termal Elemanın Ayarlanması İçin Referans Sıcaklığı |
30°C |
|
Ortam Sıcaklığı |
-5~+40°C |
|
Terminal Bağlantı Türü |
Phillips Vidalar |
|
Adaptör Kablosu |
6-63A 1-25mm² 16-3AWG | 80-125A 8-35mm² 16-2AWG |
|
Sıkma Torku |
3.0N.M |
|
Aksesuarlarla Kombinasyon Yardımcı Kontak |
|
|
Yardımcı Kontak |
Evet |
|
Alarm Kontağı |
Evet |
|
Şant Açma |
Evet |
|
Düşük Gerilim Tahliyesi |
Evet |
Ortam sıcaklığı 30 derecelik bir referans noktası olmadığında referans düzeltme faktörü aşağıdaki gibidir.
|
Ortam Sıcaklığı |
-20°C |
-10°C |
0°C |
10°C |
20°C |
30°C |
40°C |
50°C |
60°C |
|
Akım Düzeltme Katsayısı |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Nominal Akım |
Minimum Adaptör Bakır Tel |
|
6A |
1 MM² / 17AWG |
|
10A |
1,5 MM² / 16AWG |
|
16A |
1,5 MM² / 16AWG |
|
25A |
2,5 MM² / 13AWG |
|
32A |
4 MM² / 11AWG |
|
40A |
6 MM² / 10AWG |
|
50A |
10 MM² / 7AWG |
|
63A |
10 MM² / 7AWG |
Montajda Th35-7,5 tipi çelik montaj rayı kullanılmaktadır.
