Yeni M1-2000 Kompakt Tip Devre Kesiciler modüler, akıllı, minyatürleştirilmiş, kurulumu kolay, konseptleri değiştiren, modüler akıllı kontrolörlerdir, iletişim ve ölçüm fonksiyonlarına, yeni modüler manuel mekanizmalara ve yeni modüler elektrik Mekanizmasına sahiptir, temel elektrik mekanizması aynıdır Yüzbinlerce sıkı pazar değerlendirmesinden ve pratik uygulamalardan geçmiş çerçeve mekanizması. Kontak sisteminin giriş ucundan çıkış ucuna kadar bir kesiti yoktur, bu da daha iyi bir kesme ve kısa süreli akım ve sıcaklık dayanımı sağlar. Ark söndürme odası, güvenilirliği sağlamak için yüksek yoğunluklu merdiven ızgarası ve çift ark söndürme odası kontrol teknolojisini benimser. akım kırılması.

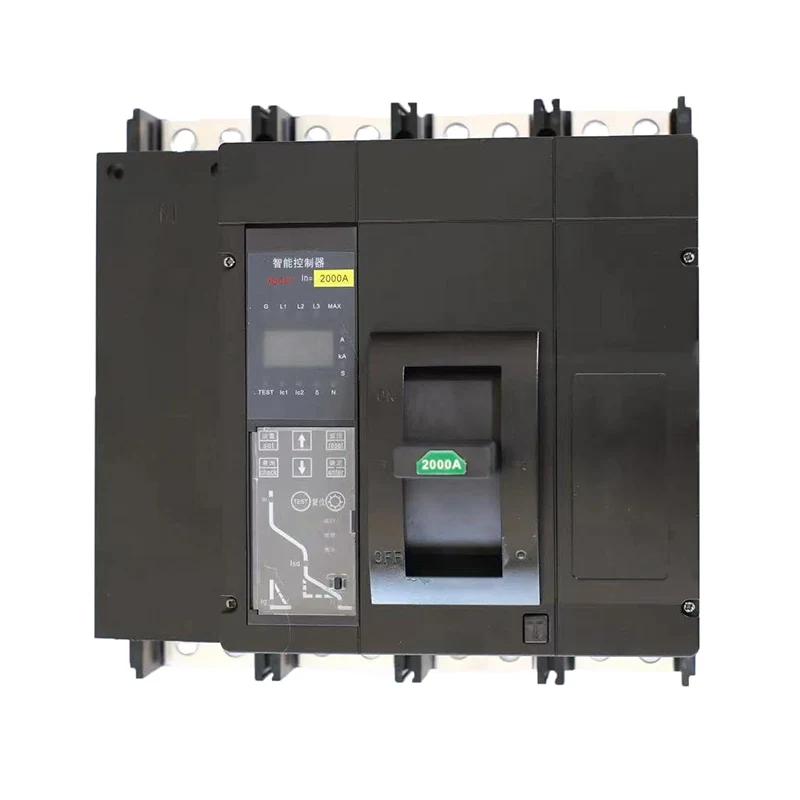

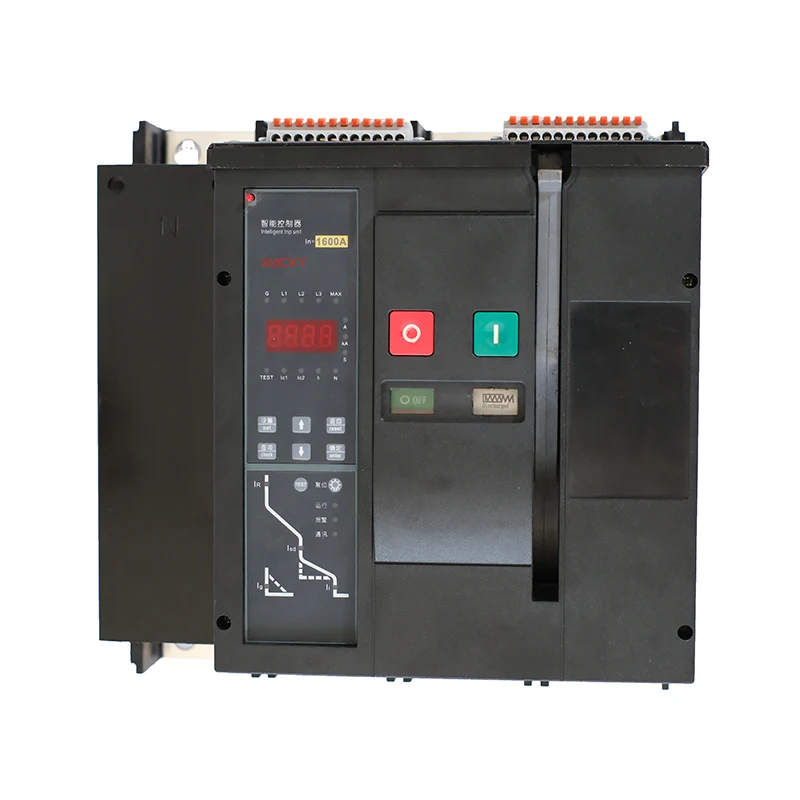

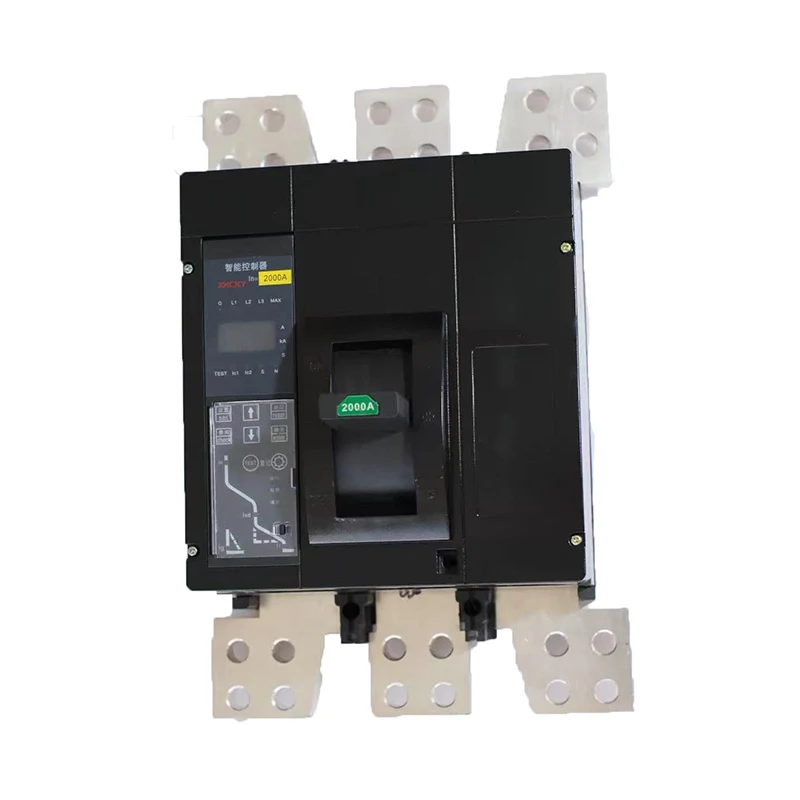

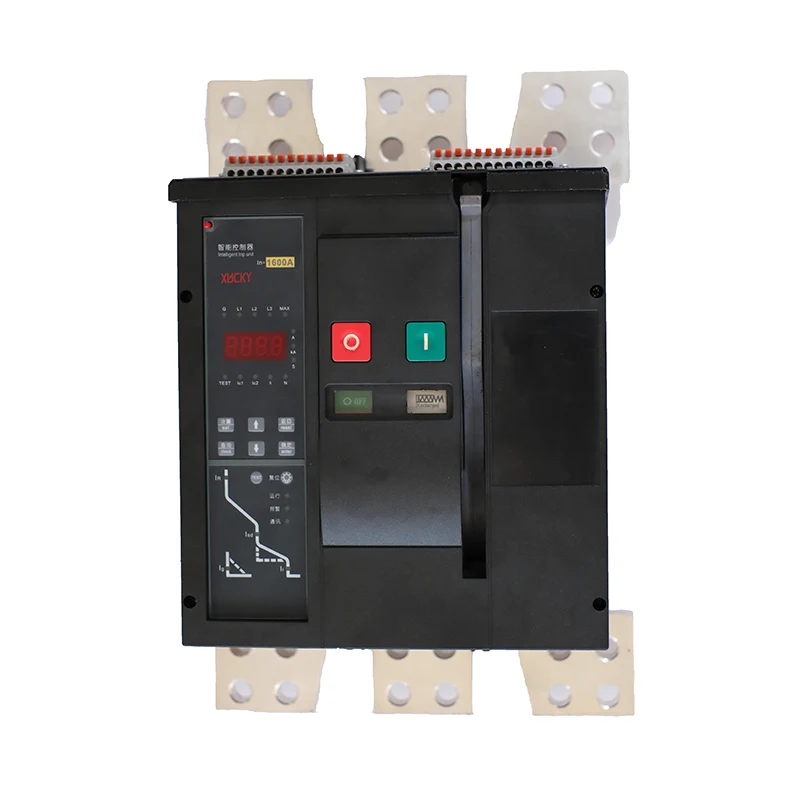

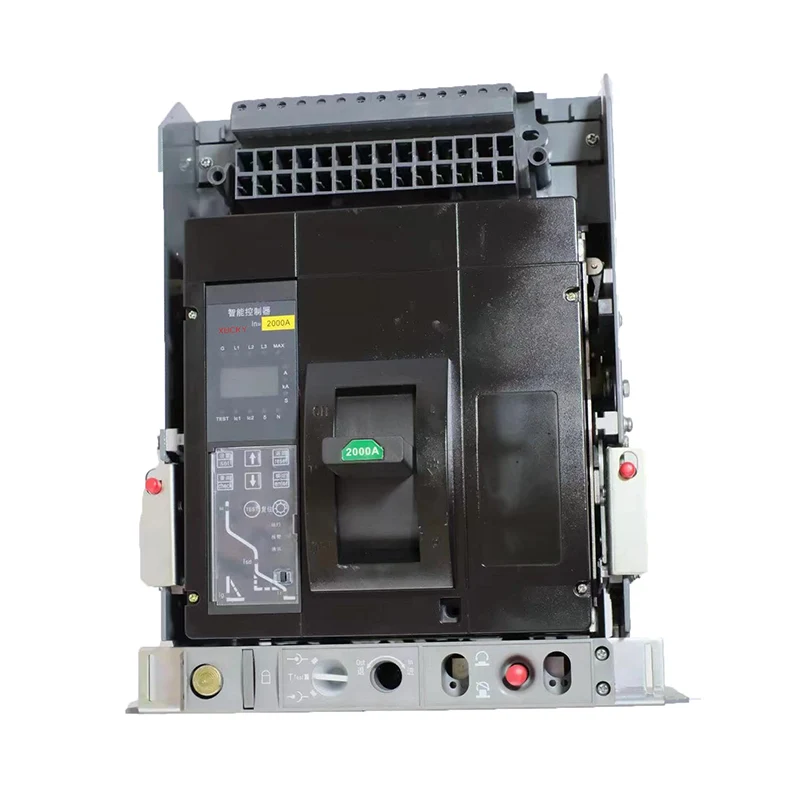

Anahtar kurulum yöntemi: sabit ve çekmece tipi. M1E- 2000A serisi Kompakt devre kesici (bundan sonra devre kesici olarak anılacaktır), nominal izolasyon voltajı 1000V, AC50Hz/60Hz için uygun, nominal çalışma voltajı AC380/400/4 15V, AC500V, AC660/690V, AC800V, nominal çalışma akımıIn
800A, 1000A, 1250A, 1600A, 2000A devrelerinde elektrik enerjisi dağıtımında kullanılır. Aşırı yük, uzun gecikme ters zaman sınırı ve kısa devre kısa devresine ek olarak sabit zaman sınırı, kısa devre kısa gecikme ters zaman sınırı, kısa devre anlık, topraklama, aşırı yük ve alarm, hattı ve güç kaynağını koruyabilen alarm açmama fonksiyonu Ekipmanın hasar görmemesinin yanı sıra ürünün akım, voltaj, güç, elektrik enerjisi, frekansı vb. bilgilerini ana bilgisayara veya diğer enerji verimliliği yönetim sistemlerine geri besleme özelliği de bulunmaktadır. kapanma durumu, çalışma sayısı vb. gibi bilgiler devre kesicileri tespit etmek ve izlemek, elektrik şebekesinin işletme ve bakım maliyetlerini azaltmak ve geleceğe yönelik bilgi sağlamak için kullanılabilir. Enerji verimliliği sistemleri gerekli verileri sağlar.
M1Z- 2000 serisi Kompakt devre kesici (bundan sonra devre kesici olarak anılacaktır), nominal izolasyon gerilimi 1200V, nominal çalışmaya uygun Gerilim DC500V (2P seri bağlantı), DC600V (2P seri bağlantı), DC750V (3P seri bağlantı), DC 1000V (4P serisi bağlantı), DC1200V (4PSerisi), nominal çalışma özelliğine sahip devrelerde elektrik enerjisini dağıtmak için kullanılır 800A, 1000A，1250A，1500A， 1 600A ve 2000A akımlar. Aynı zamanda hatları ve güç ekipmanlarını aşırı yükten, kısa devreden ve düşük gerilimden (düşük gerilim serbest bırakma özelliğiyle) korur.
İzolasyon işleviyle karşılık gelen sembol:
FX-Standartlara uygundur: IEC60947-2.
1) Ortam hava sıcaklığı: -35C ~ +70°C (ETC ürünleri: -309C ~ +70°C); 24 saatlik ortalama değer +35°C'yi aşmaz;
2) Depolama ortamı: - 40°C ila +75C;
3) Yükseklik: ≤2000m;
4) Atmosfer koşulları: ortam hava sıcaklığı +40° C, bağıl nem %95;
5) Kirlilik düzeyi: Seviye 3;
6) Koruma seviyesi: IP20;
7) Kurulum kategorisi: ana devre ve düşük gerilim bobini: kurulum kategorisi II; yardımcı devre ve kontrol devresi; kurulum kategorisi II;
Not: DAM1-2000 ve DAM1Z-2000 Kompakt devre kesicilerin açma parametreleri aşağıdakilere göre ayarlanır:
+ 40°C ortam sıcaklığına kadar. Ortam sıcaklığı +409C ile +70°C arasında olduğunda kullanıcının kullanım için düşürülmesi gerekir. Değer kaybı faktörü için bkz. "Ürün Sıcaklığı Değişimi Değer Azaltma Katsayısı Tablosu".
Kontrol cihazı 6 isteğe bağlı aşırı yük eğrisi formülü sağlar.
1. Ampermetre penceresinde görüntülenen parametrelerin açıklaması
"%" ışığı yandığında görüntülenen değer kontak aşınma değeridir.
"X 10" ışığı yandığında, devre kesicinin açma kapama işlem sayısı daha küçük olan değerdir.
" δ", "%" ve "L1/L2/L3" ışıkları aynı anda yanar ve görüntülenen değer ilgili fazın dengesizlik oranıdır.
"If" ve "A/KA" ışıkları aynı anda yanar ve görüntülenen değer toprak akımıdır.
"L1/L2/L3" ve "A/KA" ışıkları aynı anda yanar ve görüntülenen değer ilgili faz akımıdır.
"N" ve "A/KA" ışıkları aynı anda yanar ve görüntülenen değer N fazı akımıdır.
"A/KA" ışığı KA'yı belirtmek için yanıp söner ve A'yı belirtmek için yanık kalır.
2. Voltmetre penceresinde görüntülenen parametre açıklaması
"U1, U2, U3" ışıklarından herhangi biri ve "V" ışığı sırasıyla üç fazlı hat gerilimini gösterecek şekilde aynı anda yanar.
"U1, U2, U3" ışıklarından herhangi biri ve "UN" ve "V" üç ışığı aynı anda yanıyor ve ilgili faz voltajını gösteriyor
Frekansı belirtmek için "HZ" ışığı yanar. Hiçbir voltaj bağlı değilse varsayılan değer 50Hz'dir.
"COS" ışığının yanması güç faktörünü gösterir.
"KW" ışığının yanması aktif gücü gösterir.
Aktif şarjı göstermek için "KW" ışığı yanıp söner ve birim kilowatt saattir.
3. Kendi kendine teşhis arıza tespiti
Kontrol paneli üzerindeki "T" ışığının yanması kendi kendine teşhis arızası olduğu anlamına gelir. Arıza kodunu görüntülemek için OK tuşuna basın.
Arıza giderilirse, kendi kendine teşhis hatası “T" ışığını silmek ve normal duruma dönmek için geri dönüş tuşuna basın; birden fazla teşhis hatası varsa, arıza kodları arasında geçiş yapmak için ▲ve▼ tuşlarına basın. Arıza kodu aşağıdaki gibidir:
Kontrol panelinde gösterildiği gibi kontrol cihazı çalışma sırasında aşağıdaki çeşitli durumlara sahiptir;
1. Ayar durumu: "Ayar" ışığı her zaman açıktır ve çeşitli koruma özelliklerinin ayar değerleri görüntülenebilir veya değiştirilebilir.
2. Sorgu durumu: "Sorgu" ışığı her zaman açıktır ve geçmiş arıza bilgileri görüntülenebilir.
3. Test durumu: "Test" ışığı her zaman açıktır ve açma testi gerçekleştirilebilir.
4. Arıza durumu: Arıza tipini gösteren "hata" ışığı her zaman açıktır ve arıza akımı ve süresi bir döngü halinde görüntülenir.
5. Alarm durumu: "Alarm" ışığı yanıp sönerek arıza gecikme sürecinde olduğunu gösterir.
6. Depolama durumu: "Depolama" ışığı bir kez yanıp sönerek veri değişikliğinin meydana geldiğini gösterir.
7. Kendi kendine teşhis durumu: Kontrolörün kendi kendine teşhis hatası olduğunu gösteren "T" ışığı yanıyor.
8. İletişim durumu: Yalnızca H tipinde bulunur. "Tx, TR" ışıkları yanıp sönerek veri iletiminin olduğunu gösterir.
Kontrol panelindeki ▲,▼, OK, return ve diğer tuşların çalıştırılması ayar, sorgulama ve test fonksiyonlarını gerçekleştirebilir. Üç durum arasında geçiş yapmak için fonksiyon tuşuna basın: ayarlama, sorgulama ve test; fonksiyon öğelerini seçmek veya parametre değerlerini artırmak veya azaltmak için ▲ve▼tuşlarına basın; işlev durumuna girmek veya değiştirilen verileri kaydetmek için OK tuşuna basın; önceki sayfaya dönmek için dönüş tuşuna basın. Seviye 1 işlemi. Çeşitli koruma karakteristiği ayar ayarları I.>I.>lg'yi sağlamalıdır. ve lLc1> ILc2 olması tavsiye edilir. Operasyon adımları aşağıdaki gibidir:
Adım 1: "Ayarlar" ışığı yanıp sönene kadar fonksiyon tuşuna basın ve tekrar OK tuşuna basın. Şu anda, "Ayarlar" ışığı hala yanıp sönüyor ve belirli bir koruma kategorisi ışığı yanıyor, bu da ayar değeri ayar durumuna girdiğini gösteriyor.
Adım 2: Çeşitli ayar değerlerinin orijinal ayar verileri arasında geçiş yapmak için ▲ ve ▼ tuşlarına basın. Belirli bir ayar değerini değiştirmek istiyorsanız OK tuşuna basın. Bu sırada "Set" ışığı her zaman açıktır. Gerekli değere ulaşılıncaya kadar ayarlamak için ▲ve▼ tuşlarını kullanın. Tamam tuşuna basın. "Kaydet" ışığı bir kez yanarak değişikliğin kaydedildiğini, verinin değiştirildiğini gösterir. Ayar değerinin değiştirilmesinden çıkmak için geri dönüş tuşuna basın.
Adım 3: Tüm ayar değerleri değiştirilene kadar 2. adımı tekrarlayın. Ayar fonksiyonundan çıkmak için dönüş tuşuna basın.
Çeşitli koruma özelliklerinin ayar değerlerini değiştirirken lütfen aşağıdaki iki tabloya bakın:
|
|
|
|
|
|
LC1 |
VE/VEYA |
|
|
|
_ |
(K)::tc: |
|
|
|
_____ _ |
VE/VEYA |
Yük izleme l akımı ayar değeri |
|
|
_ |
T(K):tuor_ |
|
|
|
8 |
_ |
Mevcut dengesizlik ayar değeri |
▁ |
|
_ |
Gecikme süresi ayar değeri t, |
|
|
|
し |
_ |
Toprak akımı ayar değeri I |
|
|
C |
Topraklama ters zaman gecikmesi zaman ayar değeri t, |
|
|
|
Topraklama ters zamanlı kesme katsayısı C, |
(S yeşil ışık yanıp söner) |
||
|
し |
VE/VEYA |
Aşırı yük uzun gecikme akımı ayar değeri I, |
|
|
S |
Aşırı yük uzun gecikmeli ters zaman gecikmesi zaman ayar değeri T(K):ta |
|
|
|
S |
VE/VEYA |
Kısa devre kısa gecikme ters zaman akım ayar değeri l |
_ |
|
VE/VEYA |
Kısa devre kısa gecikmesi düzeltildi zaman akım ayar değeri l,a |
(S kırmızı ışık yanıp söner) |
|
|
_ |
Kısa devre kısa gecikmesi düzeltildi zaman gecikmesi zaman ayar değeri t, |
|
|
|
|
VE/VEYA |
Kısa devre anlık mevcut ayar değeri I |
_ |
1) Ürünün ana devresinin bağlantı şeması
AC ürünlerinin ana devre bağlantı şeması (M1 -2000,M1E-2000)
2) DC ürünü (M1Z-2000) ana devre bağlantı şeması.
3) Bağlantı telinin referans kesiti
|
Nominal akım (A) |
800 |
1000 |
1250 |
1600 |
|
Bakır çubuk boyutu: genişlik × kalınlık (mm) |
50×5 |
50×6 |
50×8 |
50×10 |
|
Bakır çubuk sayısı |
2 |
2 |
2 |
2 |
|
M10 terminal vidasının sıkma torku (N · m) |
|
|
20 |
|
M1- 1 600 tipi montaj boyutları
M1- 1 600/2P montaj boyutları
M1- 1 600/3P montaj boyutları
M1- 1600/4P montaj boyutları
M1- 2000 tipi montaj boyutları
4) Arka panel kablolaması için ürün boyutları
a) Arka panel yatay kablolarının ürün boyutları (R1)
Not: Belirtilmeyen boyut toleransları GB/T 1804-c standardına uygundur.
b) Panelin arkasındaki dikey kablolamanın (R2) ürün boyutları
4P
Not: Belirtilmeyen boyut toleransları GB/T 1 804-C standardına uygundur.
Çekmece tipi panel arka montaj boyutları (elektrikli)
Arka kurulum boyutları
Taban plakasına montaj için montaj deliği boyutları
|
seri numarası |
Kablolama bakır çubuk kalınlığı (mm) |
|
1 |
6.8 |
|
2 |
10.12 |
|
_ |
15 |
|
4 |
20 |
|
Not: Altıgen soket başlı vidaların uzunluğunun sipariş sırasında belirtilmesi gerekmektedir. |
|
Not: Şekildeki X-X, Y-Y üç kutuplu devre kesicinin merkezleridir; belirtilmeyen boyutsal toleranslar GB/T 1 804-C standardına uygundur.
Güvenli mesafe
Devre kesici ile monte edildiğinde üst, alt, yan ve ön panel arasındaki minimum güvenli mesafe aşağıdaki şekilde gösterilmektedir.
